Опора для комп’ютерної миші

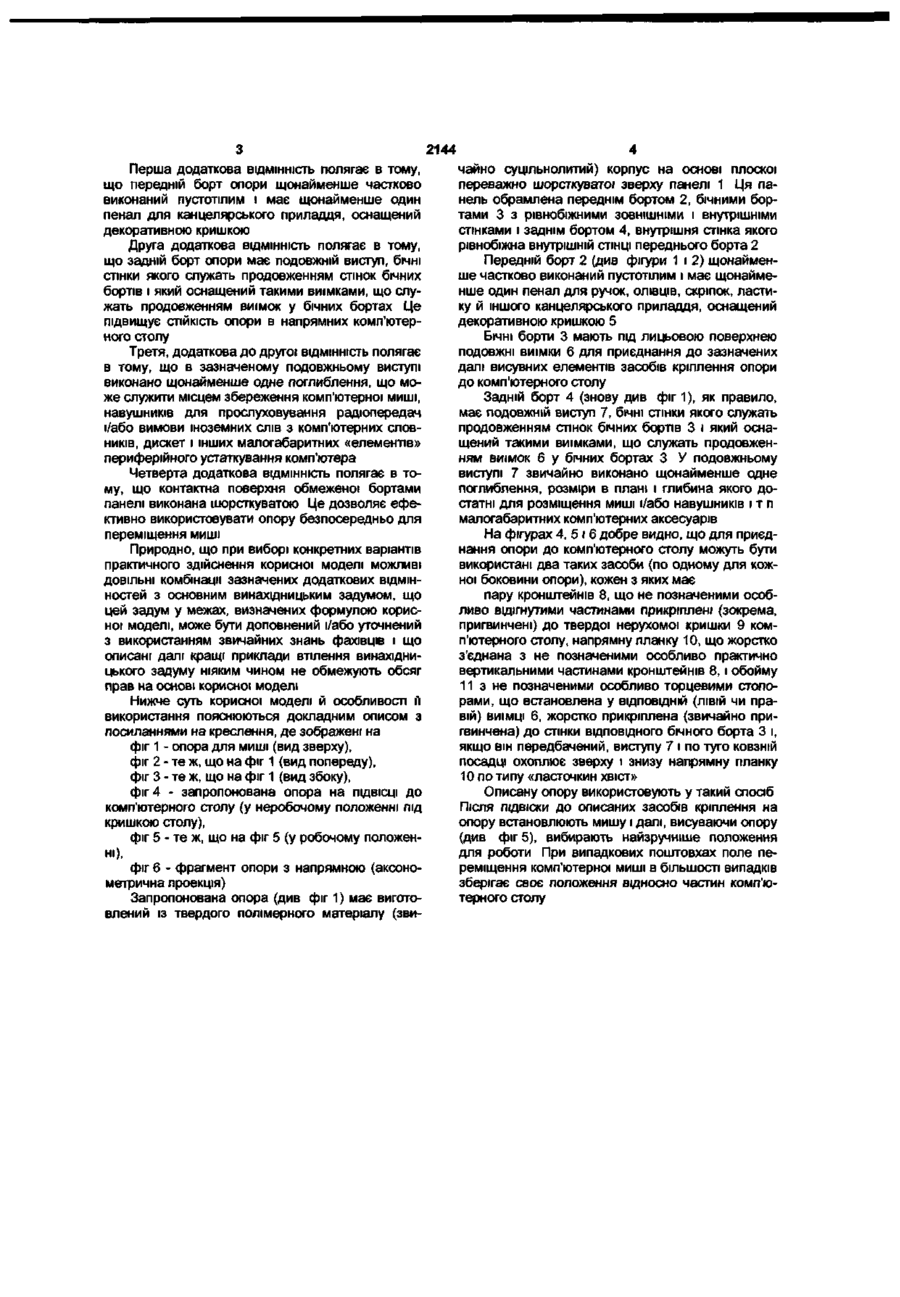

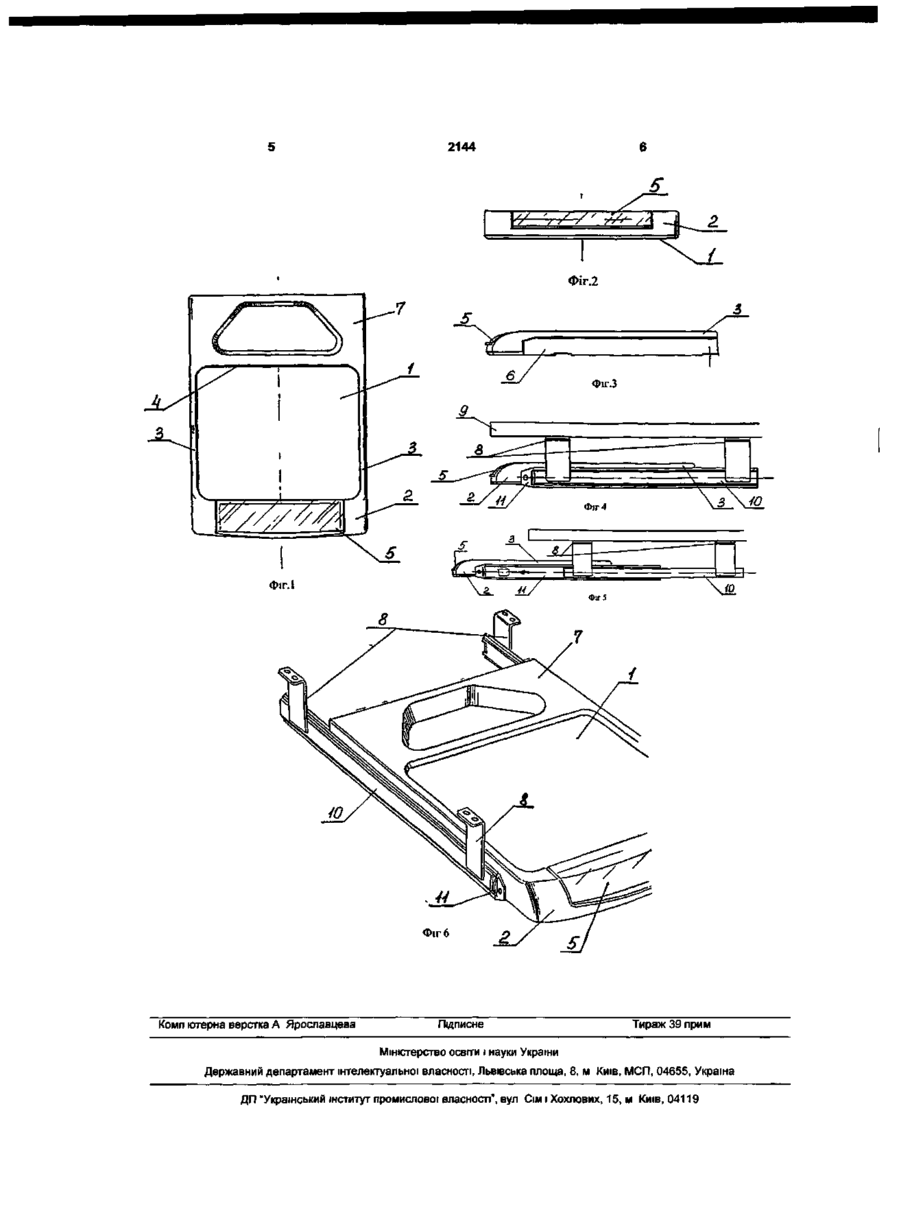

1 Опора для комп'ютерної миші на основі панелі з полімерного матеріалу, яка відрізняється тим, що панель виконана твердою і з усіх боків обрамлена бортами, причому бічні борти мають під лицьовою поверхнею подовжні виїмки для приєднання до висувних елементів засобів кріплення опори до комп'ютерного столу 2 Опора за п 1, яка відрізняється тим, що її передній борт щонайменше частково виконаний пус тотілим і має щонайменше один пенал для канцелярського приладдя, оснащений декоративною кришкою 3 Опора за п 1, яка відрізняється тим, що її задній борт має подовжній виступ, бічні стінки якого служать продовженням стінок бічних бортів і який оснащений такими виїмками, що служать продовженням виїмок у бічних бортах 4 Опора за п 3, яка відрізняється тим, що в зазначеному подовжньому виступі виконане щонайменше одне поглиблення 5 Опора за п 1, яка відрізняється тим, що контактна поверхня обмеженої бортами панелі виконана шорсткуватою Корисна модель відноситься до конструкції переважно висувних опор для пристроїв типу «комп'ютерна миша» Такі опори можуть бути включені до складу робочих столів, використовуваних для роботи на персональних комп'ютерах (далі ПК) Загальновідомо, що продуктивність праці і стомлюваність людей, регулярно і подовгу працюючих на ПК, істотно залежить від зручності маніпулювання засобами введення команд і даних і, зокрема, комп'ютерною мишею Навіть починаючому користувачеві зрозуміло, що установка миші безпосередньо на тверду (і звичайно гладку) кришку письмового чи іншого (нехай і спеціального комп'ютерного) столу істотно утрудняє виконання вищевказаної умови Тому як опори для миші звичайно використовують загальновідомі килимки (див , наприклад, каталог фірми Circle Data, Тайвань) Нижня частина килимка виконана із шорсткуватого високопружного матеріалу типу піногуми, а верхня, істотно тонша частина має вигляд (звичайно декоративного, з естетичним і/або рекламним навантаженням) покриття зі злегка шорсткуватої твердої полімерної плівки Такі килимки, що найближчі за технічною суттю до пропонованої далі опорі, помітно полегшують маніпулювання мишею і тому дуже поширені в «комп'ютерному СВІТІ» Однак користувачу ПК приходиться хоча б підсвідоме стежити за тим, щоб миша не з'їжджала з килимка Це нерідко утрудняє і сповільнює подачу команд і введення даних, наприклад переноси текстових чи графічних фрагментів у межах створюваних документів або з одного документа в ІНШІЙ при роботі в декількох «вікнах», переноси слів з комп'ютерних словників у текст, що набирається, тощо Тому в основу корисної моделі покладена задача зміною форми частин створити таку опору, що дозволяла б надійніше фіксувати поле переміщення комп'ютерної миші в зручному для користувача положенні Ця задача вирішена тим, що в опорі для комп'ютерної миші на основі панелі з полімерного матеріалу, згідно з винахідницьким задумом панель виконана твердою і з усіх боків обрамлена бортами, причому бічні борти мають під лицьовою поверхнею подовжні виїмки для приєднання до висувних елементів засобів кріплення опори до комп'ютерного столу При легко здійсненній умові туго ходової посадки кінематичних ланок згаданих засобів запропоновану опору (і, ВІДПОВІДНО, поле переміщення) комп'ютерної миші можна швидко і надійно зафіксувати в будь-якому зручному для користувача положенні CM 2144 чайно суцшьнолитий) корпус на основі плоскої Перша додаткова ВІДМІННІСТЬ полягає в тому, переважно шорсткуватої зверху панелі 1 Ця пащо передній борт опори щонайменше частково нель обрамлена переднім бортом 2, бічними борвиконаний пустотілим і має щонайменше один тами 3 з рівнобіжними ЗОВНІШНІМИ і внутрішніми пенал для канцелярського приладдя, оснащений стінками і заднім бортом 4, внутрішня стінка якого декоративною кришкою рівнобіжна внутрішній СТІНЦІ переднього борта 2 Друга додаткова ВІДМІННІСТЬ полягає в тому, що задній борт опори має подовжній виступ, бічні Передній борт 2 (див фігури 1 і 2) щонайменстінки якого служать продовженням стінок бічних ше частково виконаний пустотілим і має щонаймебортів і який оснащений такими виїмками, що слунше один пенал для ручок, ОЛІВЦІВ, скріпок, ластижать продовженням виїмок у бічних бортах Це ку й іншого канцелярського приладдя, оснащений підвищує СТІЙКІСТЬ опори в напрямних комп'ютердекоративною кришкою 5 ного столу БІЧНІ борти 3 мають під лицьовою поверхнею подовжні виїмки 6 для приєднання до зазначених Третя, додаткова до другої ВІДМІННІСТЬ полягає далі висувних елементів засобів кріплення опори в тому, що в зазначеному подовжньому виступі до комп'ютерного столу виконано щонайменше одне поглиблення, що може служити місцем збереження комп'ютерної миші, Задній борт 4 (знову див фіг 1), як правило, навушників для прослуховування радіопередач має подовжній виступ 7, бічні стінки якого служать і/або вимови іноземних слів з комп'ютерних словпродовженням стінок бічних бортів 3 і який оснаників, дискет і інших малогабаритних «елементів» щений такими виїмками, що служать продовженпериферійного устаткування комп'ютера ням виїмок 6 у бічних бортах З У подовжньому виступі 7 звичайно виконано щонайменше одне Четверта додаткова ВІДМІННІСТЬ полягає в топоглиблення, розміри в плані і глибина якого дому, що контактна поверхня обмеженої бортами статні для розміщення миші і/або навушників і т п панелі виконана шорсткуватою Це дозволяє ефемалогабаритних комп'ютерних аксесуарів ктивно використовувати опору безпосередньо для переміщення миші На фігурах 4, 5 і 6 добре видно, що для приєднання опори до комп'ютерного столу можуть бути Природно, що при виборі конкретних варіантів використані два таких засоби (по одному для кожпрактичного здійснення корисної моделі можливі ної боковини опори), кожен з яких має ДОВІЛЬНІ комбінації зазначених додаткових відмінностей з основним винахідницьким задумом, що пару кронштейнів 8, що не позначеними особцей задум у межах, визначених формулою корисливо відігнутими частинами прикріплені (зокрема, ної моделі, може бути доповнений і/або уточнений пригвинчені) до твердої нерухомої кришки 9 комз використанням звичайних знань фахівців і що п'ютерного столу, напрямну планку 10, що жорстко описані далі кращі приклади втілення винахідниз'єднана з не позначеними особливо практично цького задуму ніяким чином не обмежують обсяг вертикальними частинами кронштейнів 8, і обойму прав на основі корисної моделі 11 з не позначеними особливо торцевими стопорами, що встановлена у ВІДПОВІДНІЙ (ЛІВІЙ ЧИ праНижче суть корисної моделі й особливості її вій) виїмці 6, жорстко прикріплена (звичайно привикористання пояснюються докладним описом з гвинчена) до стінки ВІДПОВІДНОГО бічного борта 3 і, посиланнями на креслення, де зображені на якщо він передбачений, виступу 7 і по туго ковзній фіг 1 - опора для миші (вид зверху), посадці охоплює зверху і знизу напрямну планку фіг 2 - те ж, що на фіг 1 (вид попереду), 10 по типу «ласточкин хвіст» фіг 3 - те ж, що на фіг 1 (вид збоку), Описану опору використовують у такий спосіб фіг 4 - запропонована опора на ПІДВІСЦІ ДО Після ПІДВІСКИ ДО описаних засобів кріплення на комп'ютерного столу (у неробочому положенні під опору встановлюють мишу і далі, висуваючи опору кришкою столу), (див фіг 5), вибирають найзручніше положення фіг 5 - те ж, що на фіг 5 (у робочому положендля роботи При випадкових поштовхах поле пені), реміщення комп'ютерної миші в більшості випадків фіг 6 - фрагмент опори з напрямною (аксонозберігає своє положення відносно частин комп'юметрична проекція) терного столу Запропонована опора (див фіг 1) має виготовлений із твердого полімерного матеріалу (зви 2144 Фіг.2 З Комп ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності'', вул Сім і Хохлових, 15, м Київ, 04119
