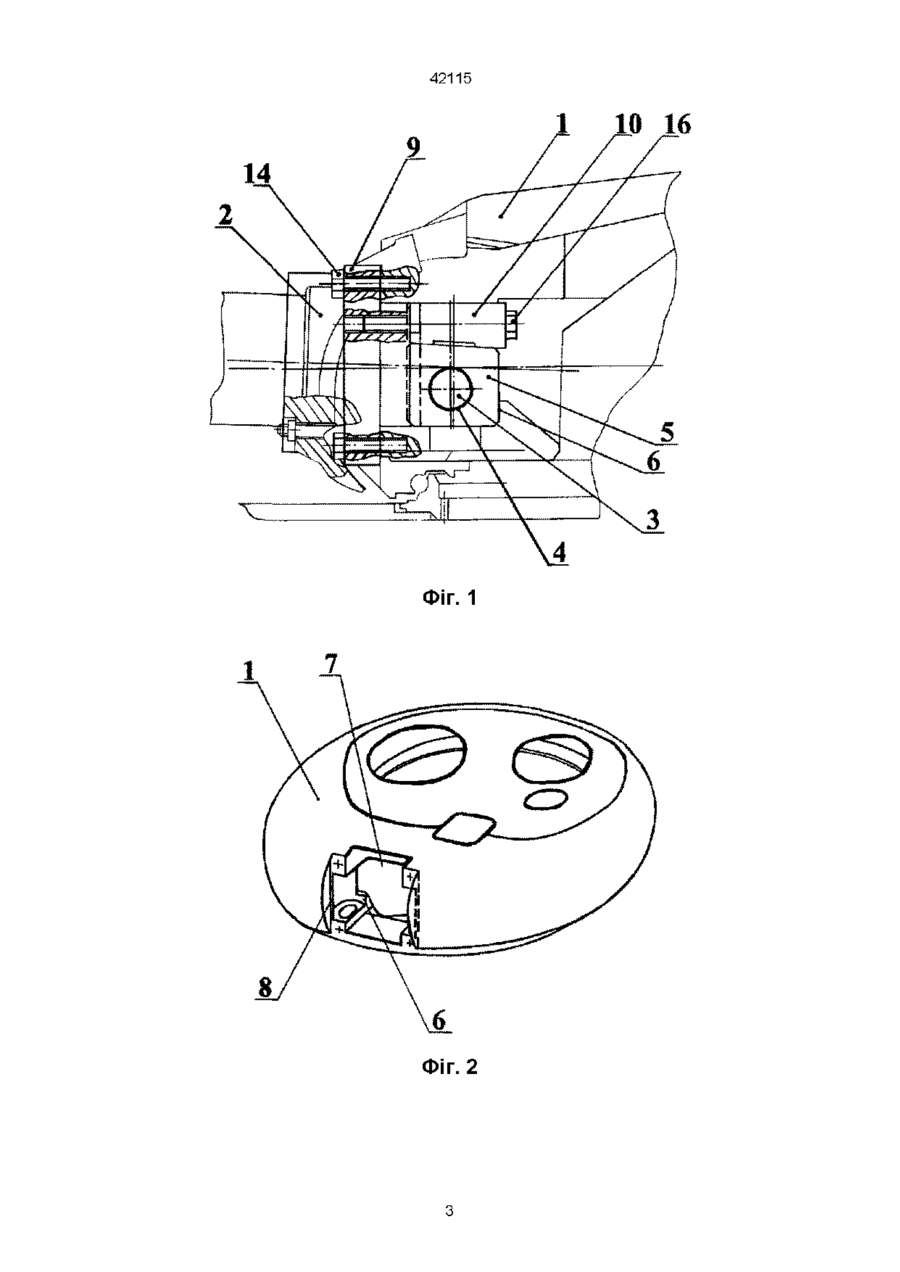

Пристрій кріплення гармати в башті

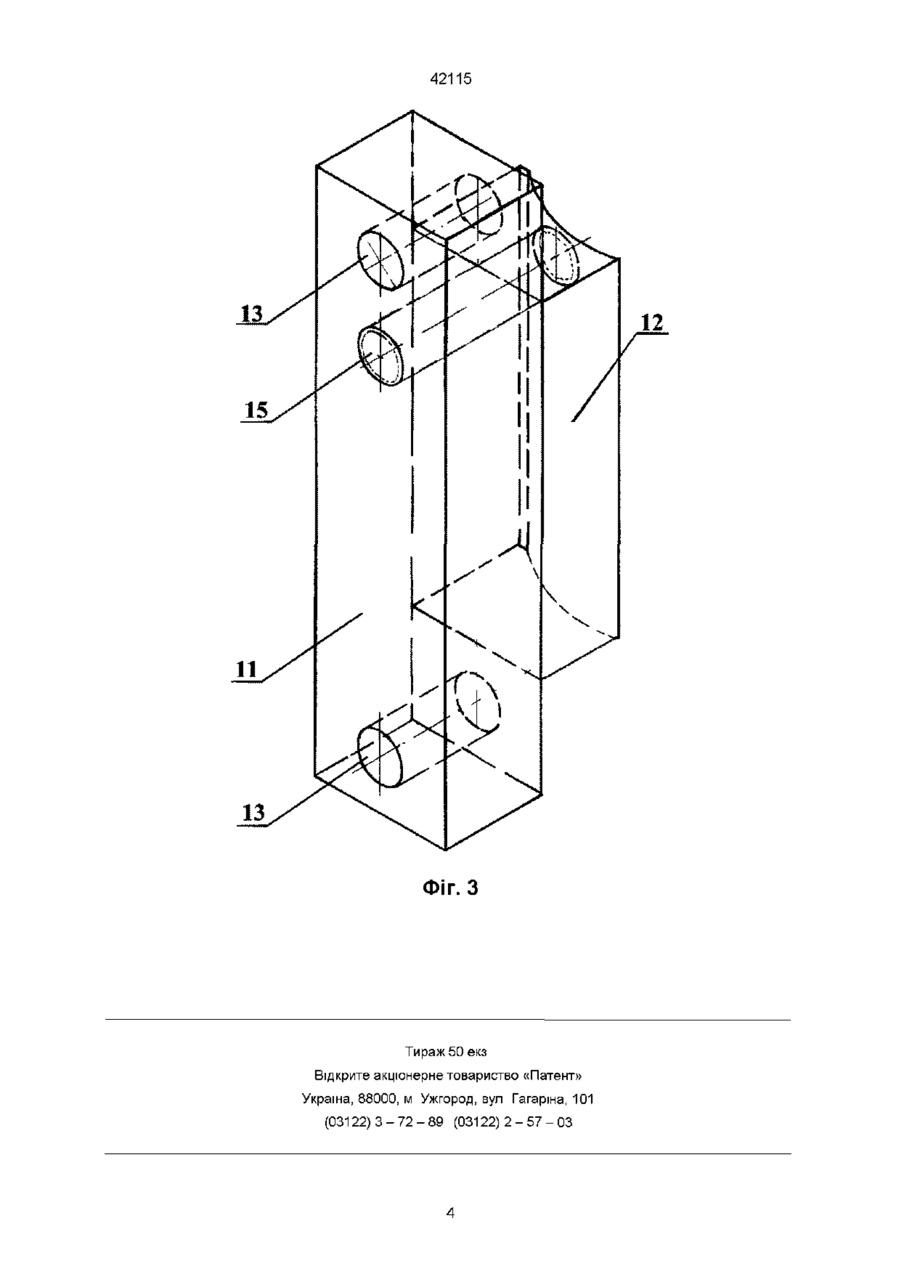

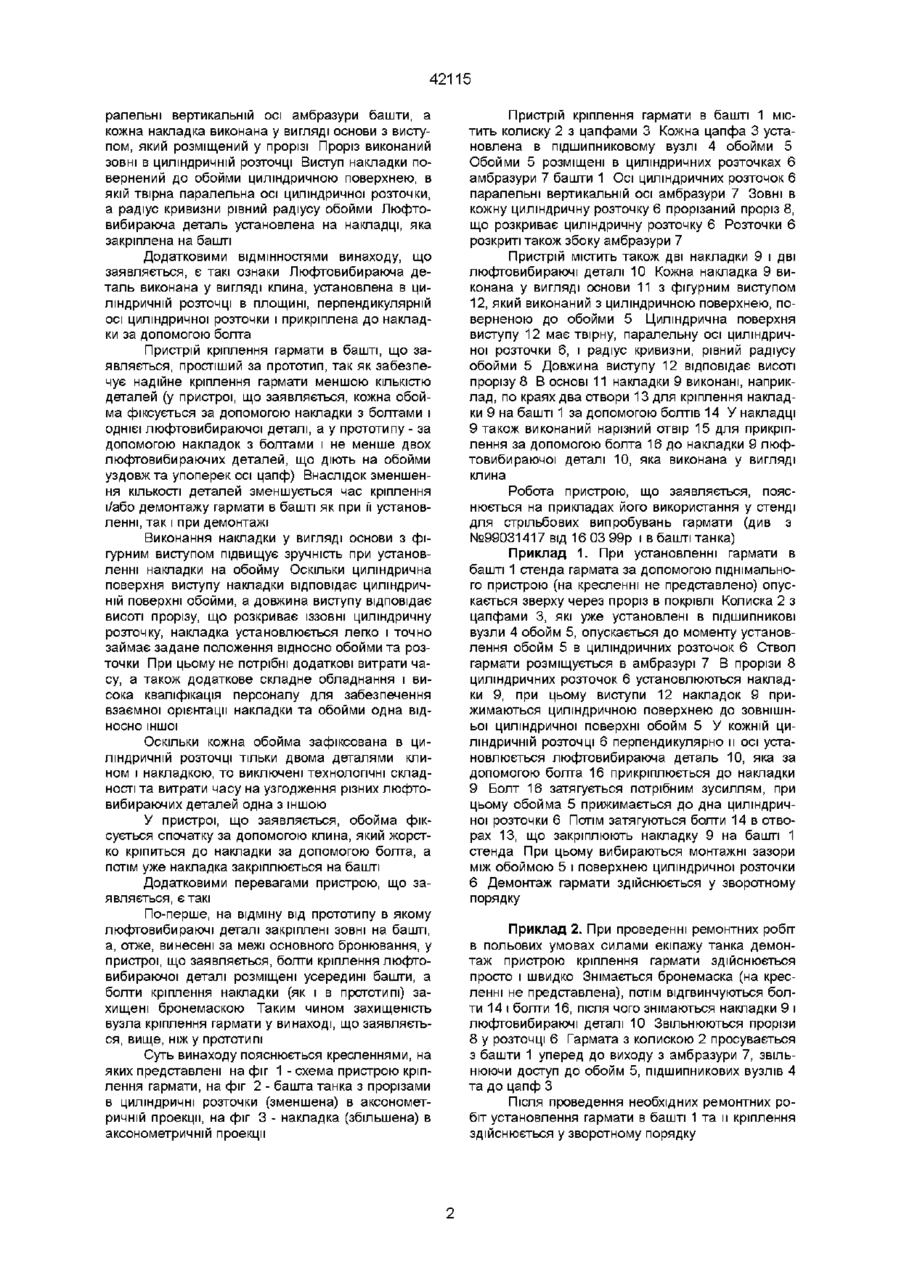

1 Пристрій кріплення гармати в башті, що містить колиску з цапфами, установленими в підшипникових вузлах обойм, кожна з яких розміщена в циліндричній розточці амбразури башти і зафіксована за допомогою накладки з болтами та люфтовибирної деталі, який відрізняється тим, що осі циліндричних розточок паралельні вертикальній осі амбразури башти, а кожна накладка виконана у вигляді основи з виступом, який розміщений в прорізі, виконаному зовні в циліндричній розточці і повернений до обойми циліндричною поверхнею, твірна якої паралельна осі циліндричної розточки, а радіус кривизни рівний радіусу обойми, при цьому люфтовибирна деталь установлена на накладці, яка закріплена на башті 2 Пристрій за п 1, який відрізняється тим, що люфтовибирна деталь виконана у вигляді клина, установлена в циліндричній розточці в площині, перпендикулярній осі циліндричної розточки і прикріплена до накладки за допомогою болта Винахід, що заявляється, стосується галузі бронетанкової техніки і може бути застосований, зокрема, для кріплення гармати в башті танка або в башті стенда для стрільбових випробувань гармат Найбільш близьким по технічній суті є пристрій кріплення гармати в башті, що містить колиску з цапфами, які установлені в підшипникових вузлах обойм Кожна з обойм розміщена в циліндричній розточці амбразури башти і зафіксована через накладки з болтами та люфговибираючих деталей Осі циліндричних розточок паралельні осі ствола гармати в одному з положень гармати в межах її прокачки В дні кожної циліндричної розточки виконаний паз Люфтовибираючі деталі закріплені на башті зовні і діють на кожну обойму перпендикулярно осі цапф, а також на одну із обойм або на цапфу в напрямі осі цапф При цьому забезпечується вибір монтажного зазору між циліндричними поверхнями обойм і розточок, а також регулювання переміщення гармати уздовж спільної осі цапф соти амбразури та спільного силуета башти на 50 60 мм Проте, відомий пристрій містить достатньо велику КІЛЬКІСТЬ деталей для фіксації та кріплення обойм у циліндричних розточках, що ускладнює процедуру кріплення гармати (необхідно виконати ПОСЛІДОВНІСТЬ операцій щодо установлення різних л юфговиби раючих вузлів, їх взаємного розташування, вибирання монтажних зазорів різними Реалізація відомого пристрою забезпечує в порівняння з вищеописаним аналогом зниження маси башти на 2 - 3%, а також зменшення можливості влучення башти у зв'язку зі зменшенням ви вш деталями в заданій ПОСЛІДОВНОСТІ I T П ), І В ре зультаті збільшується час на кріплення та демонтаж гармати при и установленні або ремонті В основу винаходу поставлено задачу удосконалення пристрою кріплення гармати в башті, в якому за рахунок нового виконання відомих елементів (накладка) та нового взаємного розташування відомих і нових елементів забезпечується спрощення пристою та скорочення часу на кріплення та демонтаж гармати в башті при її установленні і/або ремонті Для цього у відомому пристрої кріплення гармати в башті, що містить колиску з цапфами, установленими в підшипникових вузлах обойм, кожна з яких розміщена в циліндричній розточці амбразури башти і зафіксована за допомогою накладки з болтами та люфтовибираючої деталі, згідно з винаходом осі циліндричних розточок па О ю 42115 ралельні вертикальній осі амбразури башти, а кожна накладка виконана у вигляді основи з виступом, який розміщений у прорізі Проріз виконаний зовні в циліндричній розточці Виступ накладки повернений до обойми циліндричною поверхнею, в якій твірна паралельна осі циліндричної розточки, а радіус кривизни рівний радіусу обойми Люфтовибираюча деталь установлена на накладці, яка закріплена на башті Додатковими ВІДМІННОСТЯМИ винаходу, що заявляється, є такі ознаки Люфтовибираюча деталь виконана у вигляді клина, установлена в циліндричній розточці в площині, перпендикулярній осі циліндричної розточки і прикріплена до накладки за допомогою болта Пристрій кріплення гармати в башті, що заявляється, простіший за прототип, так як забезпечує надійне кріплення гармати меншою КІЛЬКІСТЮ деталей (у пристрої, що заявляється, кожна обойма фіксується за допомогою накладки з болтами і однієї люфтовибираючої деталі, а у прототипу - за допомогою накладок з болтами і не менше двох люфговибираючих деталей, що діють на обойми уздовж та упоперек осі цапф) Внаслідок зменшення КІЛЬКОСТІ деталей зменшується час кріплення і/або демонтажу гармати в башті як при її установленні, так і при демонтажі Виконання накладки у вигляді основи з фігурним виступом підвищує зручність при установленні накладки на обойму Оскільки циліндрична поверхня виступу накладки відповідає циліндричній поверхні обойми, а довжина виступу відповідає висоті прорізу, що розкриває ІЗЗОВНІ циліндричну розточку, накладка установлюється легко і точно займає задане положення відносно обойми та розточки При цьому не потрібні додаткові витрати часу, а також додаткове складне обладнання і висока кваліфікація персоналу для забезпечення взаємної орієнтації накладки та обойми одна відносно іншої Оскільки кожна обойма зафіксована в циліндричній розточці тільки двома деталями клином і накладкою, то виключені технологічні складності та витрати часу на узгодження різних люфтовибираючих деталей одна з іншою У пристрої, що заявляється, обойма фіксується спочатку за допомогою клина, який жорстко кріпиться до накладки за допомогою болта, а потім уже накладка закріплюється на башті Додатковими перевагами пристрою, що заявляється, є такі По-перше, на відміну від прототипу в якому люфговибираючі деталі закріплені зовні на башті, а, отже, винесені за межі основного бронювання, у пристрої, що заявляється, болти кріплення люфговибираючої деталі розміщені усередині башти, а болти кріплення накладки (як і в прототипі) захищені бронемаскою Таким чином захищеність вузла кріплення гармати у винаході, що заявляється, вище, ніж у прототипі Суть винаходу пояснюється кресленнями, на яких представлені на фіг 1 - схема пристрою кріплення гармати, на фіг 2 - башта танка з прорізами в циліндричні розточки (зменшена) в аксонометричній проекції, на фіг 3 - накладка (збільшена) в аксонометричній проекції Пристрій кріплення гармати в башті 1 містить колиску 2 з цапфами 3 Кожна цапфа 3 установлена в підшипниковому вузлі 4 обойми 5 Обойми 5 розміщені в циліндричних розточках 6 амбразури 7 башти 1 Осі циліндричних розточок 6 паралельні вертикальній осі амбразури 7 Зовні в кожну циліндричну розточку 6 прорізаний проріз 8, що розкриває циліндричну розточку 6 Розточки 6 розкриті також збоку амбразури 7 Пристрій містить також дві накладки 9 і дві люфговибираючі деталі 10 Кожна накладка 9 виконана у вигляді основи 11 з фігурним виступом 12, який виконаний з циліндричною поверхнею, поверненою до обойми 5 Циліндрична поверхня виступу 12 має твірну, паралельну осі циліндричної розточки 6, і радіус кривизни, рівний радіусу обойми 5 Довжина виступу 12 відповідає висоті прорізу 8 В основі 11 накладки 9 виконані, наприклад, по краях два отвори 13 для кріплення накладки 9 на башті 1 за допомогою болтів 14 У накладці 9 також виконаний нарізний отвір 15 для прикріплення за допомогою болта 16 до накладки 9 люфтовибираючої деталі 10, яка виконана у вигляді клина Робота пристрою, що заявляється, пояснюється на прикладах його використання у стенді для стрільбових випробувань гармати (див з №99031417 від 16 03 99р і в башті тан ка) Приклад 1. При установленні гармати в башті 1 стенда гармата за допомогою піднімального пристрою (на кресленні не представлено) опускається зверху через проріз в покрівлі Колиска 2 з цапфами 3, які уже установлені в ПІДШИПНИКОВІ вузли 4 обойм 5, опускається до моменту установлення обойм 5 в циліндричних розточок 6 Ствол гармати розміщується в амбразурі 7 В прорізи 8 циліндричних розточок 6 установлюються накладки 9, при цьому виступи 12 накладок 9 прижимаються циліндричною поверхнею до зовнішньої циліндричної поверхні обойм 5 У кожній циліндричній розточці 6 перпендикулярно и осі установлюється люфговибираюча деталь 10, яка за допомогою болта 16 прикріплюється до накладки 9 Болт 16 затягується потрібним зусиллям, при цьому обойма 5 прижимається до дна циліндричної розточки 6 Потім затягуються болти 14 в отворах 13, що закріплюють накладку 9 на башті 1 стенда При цьому вибираються монтажні зазори між обоймою 5 і поверхнею циліндричної розточки 6 Демонтаж гармати здійснюється у зворотному порядку Приклад 2. При проведенні ремонтних робіт в польових умовах силами екіпажу танка демонтаж пристрою кріплення гармати здійснюється просто і швидко Знімається бронемаска (на кресленні не представлена), потім відгвинчуються болти 14 і болти 16, після чого знімаються накладки 9 і люфговибираючі деталі 10 Звільнюються прорізи 8 у розточці 6 Гармата з колискою 2 просувається з башти 1 уперед до виходу з амбразури 7, звільнюючи доступ до обойм 5, підшипникових вузлів 4 та до цапф З Після проведення необхідних ремонтних робіт установлення гармати в башті 1 та и кріплення здійснюється у зворотному порядку 42115 10 16 14 Фіг. 1 42115 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
