Пристрій для тривожної сигналізації неіло г.о.

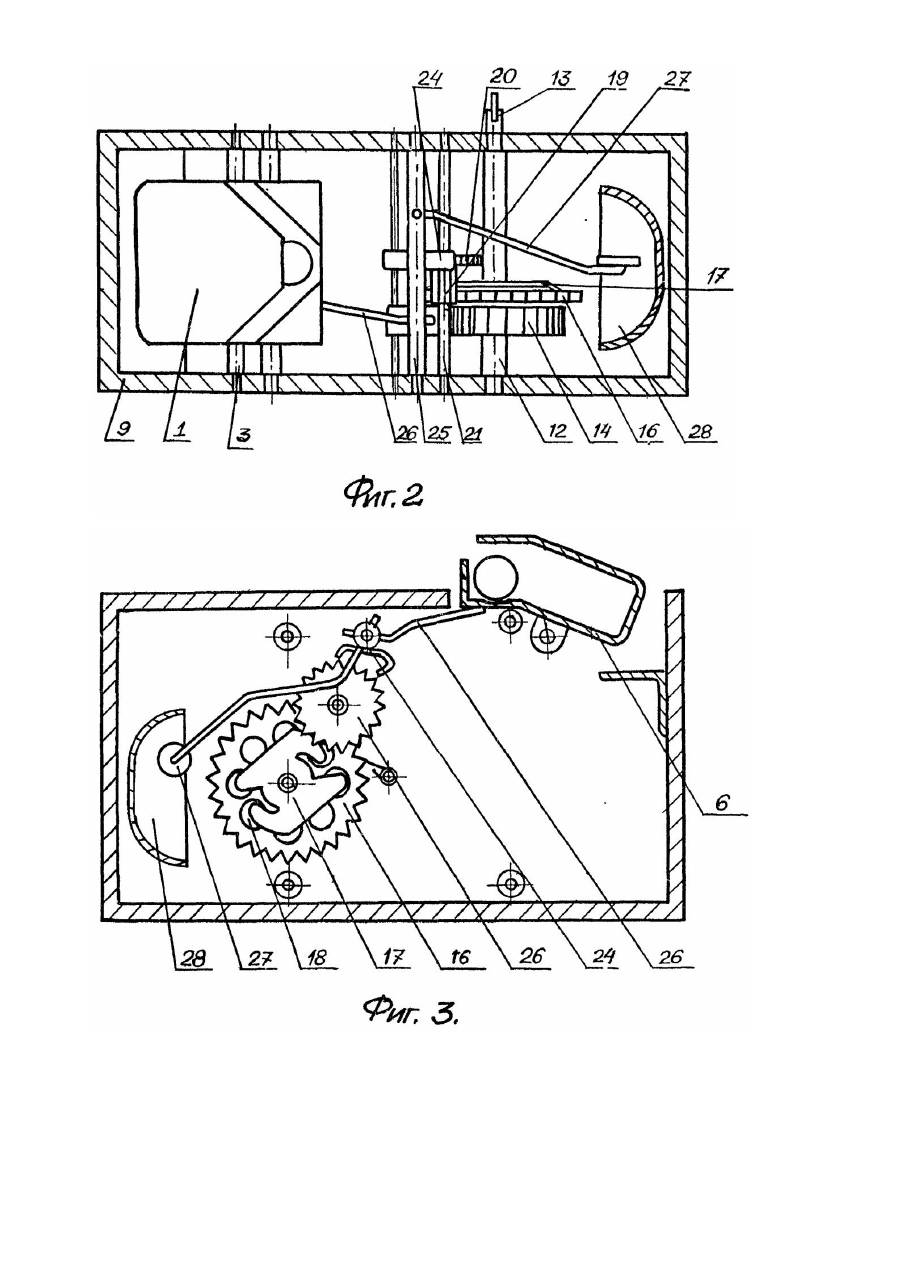

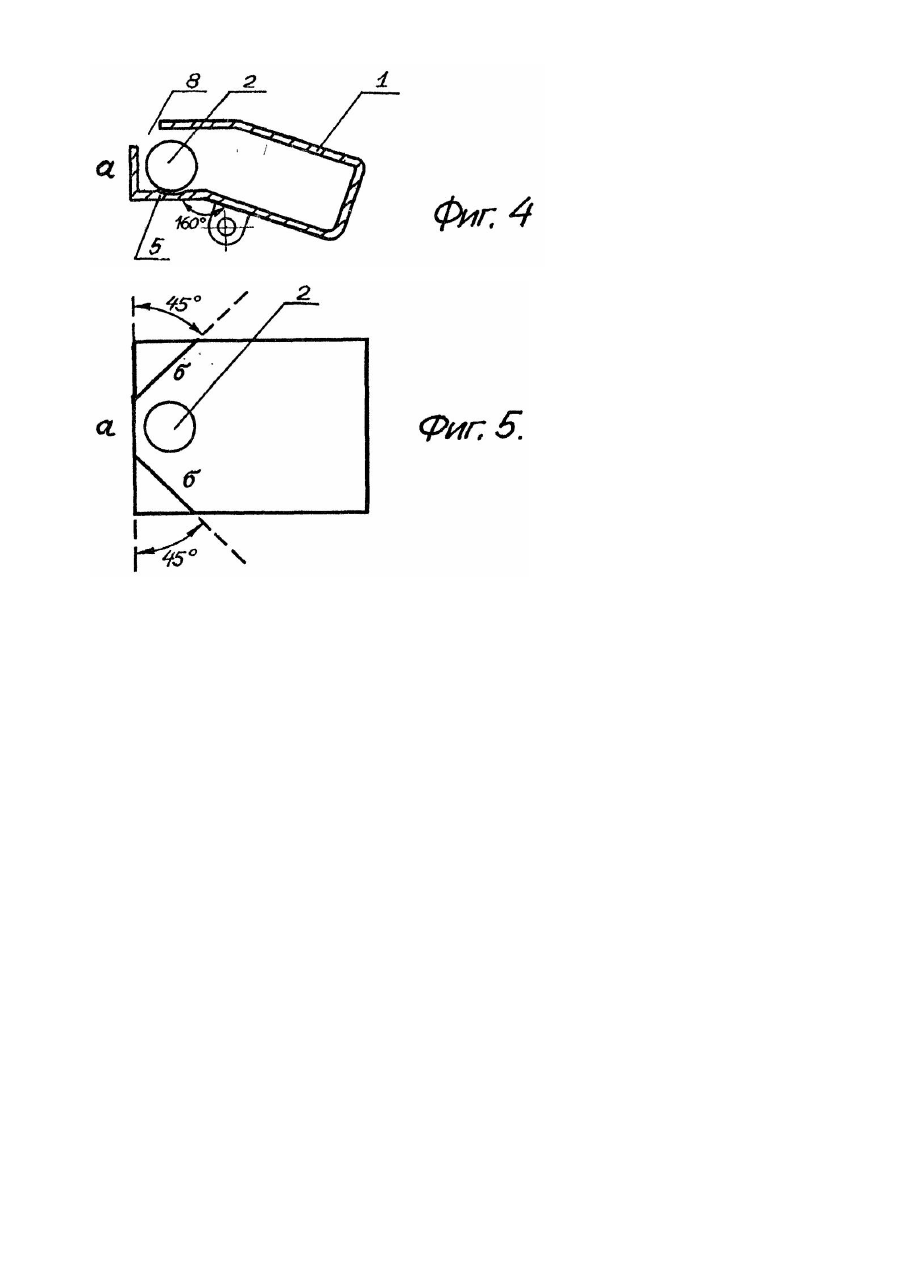

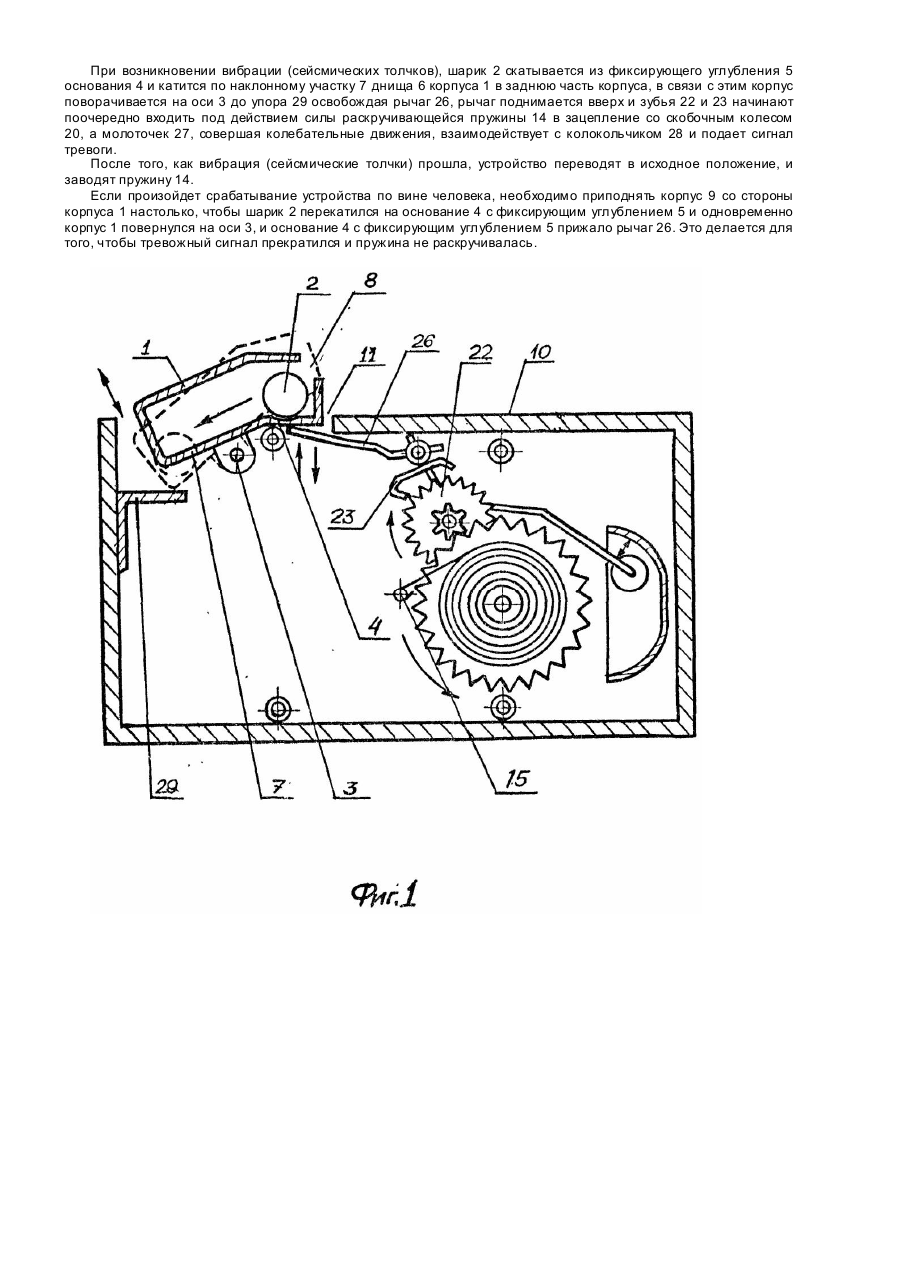

Изобретение относится к устройствам тревожной сигнализации и может решать как задачу охранной сигнализации (для блокировки окон, дверей и т.п.), так и сигнализации о землетрясении; а также о превышении любых вибрационных нагрузок. Известен вибрационный датчик для устройства тревожной сигнализации, содержащий корпус, вн утри которого расположена контактная группа и инерционная масса, например шарик, причем контактная группа выполнена в виде двух неподвижных пластин, расположенных на наклонных площадках корпуса и токопроводящей инерционной массы, свободно размещенной между ними [1]. Вибрационный датчик крепится на блокируемой поверхности и включается последовательно в цепь блокировки. В статическом состоянии шарик замыкает контактные пластины. При ударе по заблокированной поверхности (при движении открываемой двери или при движении автомобиля) шарик смещается и при этом происходит размыкание контролируемой электроцепи (цепи блокировки), что фиксируется приемноконтрольным прибором, который обеспечивает выдачу сигнала тревоги. Недостатком изобретения является то, что для работы прототипа необходимо электропитание и приемноконтрольный прибор, и он может использоваться только для охранной сигнализации, тогда как предложенное изобретение решает задачу как охранной сигнализации, так и сигнализации о землетрясении, а также о превышении любых вибрационных нагрузок, и не требует электропитания, и приемно-контрольного прибора. Задачей изобретения является создание устройства для тревожной сигнализации, в котором путем введения дополнительных элементов обеспечивается возможность его использования как для охранной сигнализации, так и для сигнализации о землетрясении, а также о превышении любых вибрационных нагрузок. Применение заявленного устройства позволит в сейсмически опасных районах обеспечить индивидуальную надежную сигнализацию о начале землетрясения, что значительно снизит риск гибели людей, особенно в ночное время, и решать задачи охранной сигнализации, а также о превышении любых вибрационных нагрузок, что принесет положительный эффект. Поставленная задача достигается тем, что в устройстве для тревожной сигнализации, содержащем корпус, внутри которого расположена инерционная масса, согласно изобретению, введен часовой механизм, корпус установлен шарнирно на опоре, в полости корпуса выполнено основание с фиксирующим углублением, корпус выполнен равноплечим относительно шарнирной опоры, одно из плеч корпуса, в котором выполнено основание с фиксирующим углублением, кинематически связано с часовым механизмом. Изобретение поясняется чертежами, где на фиг.1 изображена схема устройства для тревожной сигнализации с введенным часовым механизмом, вид сбоку; фиг.2 то же, вид сверху; фиг.3 - вид по стрелке А фиг.2; фиг.4 изображено устройство для тревожной сигнализации вид сбоку; фи г.5 то же вид сверху без верхней части корпуса. Устройство для тревожной сигнализации, содержащее корпус 1, вн утри которого расположена инерционная масса 2, корпус закреплен на оси 3. В полости корпуса выполнено основание 4 с фиксирующим углублением 5. Днище корпуса 6 имеет наклонный участок 7. В передней части корпуса имеется окно 8 для ввода в него с усилением шарнира 2. Корпус выполнен равноплечим относительно шарнирной опоры 3. Устройство для тревожной сигнализации, и часовой механизм помещен в корпус 9 и кинематически связаны между собой через рычаг 26. В крышке 10 корпуса 9 имеется окно 11 для крепления корпуса 1 с инерционной массой 2 (шарик). Фиг.4 угол между наклонным участком 7 и основанием с фиксирующим углублением 4 равен 160 градусов. Отношение диаметра шарика 2 к диаметру углубления 5 равно 2:1. Отношение диаметра шарика 2 к ширине основания 4 с фиксирующим углублением 5 равно 1:1,2, отношение диаметра шарика 2 1 и длине основания с фиксирующим углублением 5 равно 1:1,5. Глубина углубления 5 равна одному миллиметру. Фиг.5. Продольные ограничители (б,б) движения шарика 2 и поперечный ограничитель (а) движения шарика 2, образуют вместе с основанием и фиксирующим углублением 5, конструкцию в виде кресла (а - спинка, б,б боковинки, основание с фиксирующим углублением 5 - сидение). Такая конструкция позволяет шарику 2 независимо от направления вибрации (сейсмических толчков) скатываться из углубления 5 в заднюю часть корпуса 1. Боковинки (б,б) расположены под углом 45 градусов к спинке (а). Высота спинки (а) и боковинок (б,б), больше диаметра шарика 2. Шероховатость поверхности основания 4 с углубления 5-Pal. 25; 0,80 шарика Pa 0,40. Часовой механизм состоит из оси 12 с заводным ключом 13, ленточной пружины 14, один конец которой закреплен на оси 12, а второй на штифте 15 на корпусе. На этой оси также свободно установлено заводное колесо 16 и жестко пружинный захват 17, входящий в зацепление с окнами 18 заводного колеса для одностороннего его привода. Заводное колесо также входит в зацепление с шестерней 19 скобочного колеса 20, жестко закрепленных на оси 21 в корпусе скобочным колесом поочередно зубьями 22 и 23 взаимодействует скоба 24, установленная на валике 25, на котором закреплен рычаг 26, свободный конец которого размещен под основанием 4 с фиксирующим углублением 5, что составляет кинематическую связь корпуса устройства для тревожной сигнализации с часовым механизмом, а также молоточка 27, взаимодействующего с колокольчиком 28. На корпусе 9 закреплен упор 29 для ограничения поворота корпуса 1. Горизонтальное положение основания 4 с фиксирующим углублением 5 определяется взаимодействием его с рычагом 26 и входом зуба 23 скобы 24 в межзубовое пространство скобочного колеса 20. Устройство для тревожной сигнализации. работает следующим образом. Держа корпус 9 в левой руке так, чтобы корпус со стороны устройства для тревожной сигнализации был приподнят настолько, чтобы шарик 2 перекатился с задней части корпуса 1 на основание 4 с фиксирующим углублением 5 и одновременно корпус 1 повернулся на оси 3 и основание 4 с фиксирующим углублением 5 прижало рычаг 26 и заводным ключом 13 завести пружину 14 и плавно опустить корпус на горизонтальную плоскость (стол или полочку, закрепленную на стене). При возникновении вибрации (сейсмических толчков), шарик 2 скатывается из фиксирующего углубления 5 основания 4 и катится по наклонному участку 7 днища 6 корпуса 1 в заднюю часть корпуса, в связи с этим корпус поворачивается на оси 3 до упора 29 освобождая рычаг 26, рычаг поднимается вверх и зубья 22 и 23 начинают поочередно входить под действием силы раскручивающейся пружины 14 в зацепление со скобочным колесом 20, а молоточек 27, совершая колебательные движения, взаимодействует с колокольчиком 28 и подает сигнал тревоги. После того, как вибрация (сейсмические толчки) прошла, устройство переводят в исходное положение, и заводят пружину 14. Если произойдет срабатывание устройства по вине человека, необходимо приподнять корпус 9 со стороны корпуса 1 настолько, чтобы шарик 2 перекатился на основание 4 с фиксирующим углублением 5 и одновременно корпус 1 повернулся на оси 3, и основание 4 с фиксирующим углублением 5 прижало рычаг 26. Это делается для того, чтобы тревожный сигнал прекратился и пружина не раскручивалась.
