Автоматичний вимикач

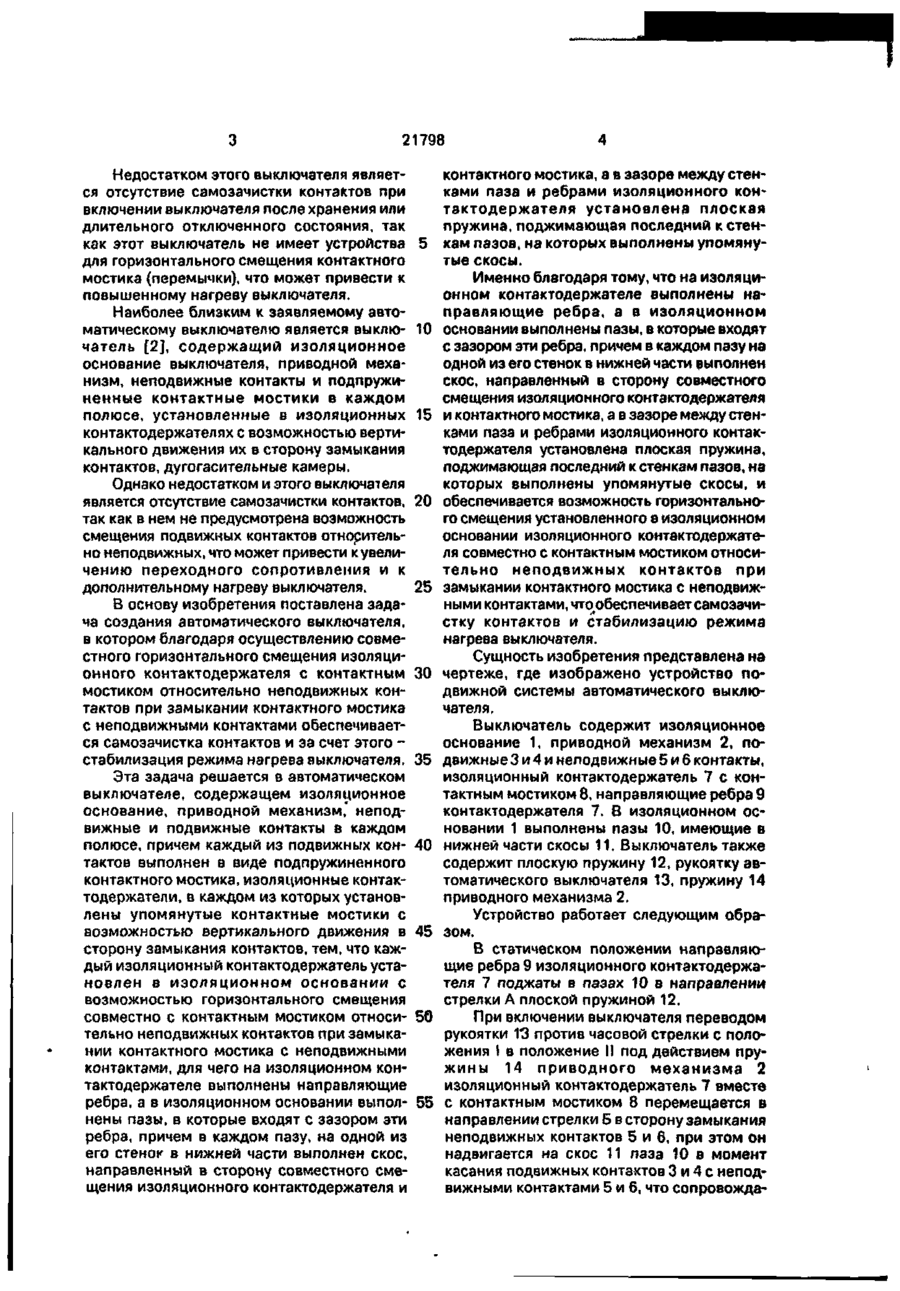

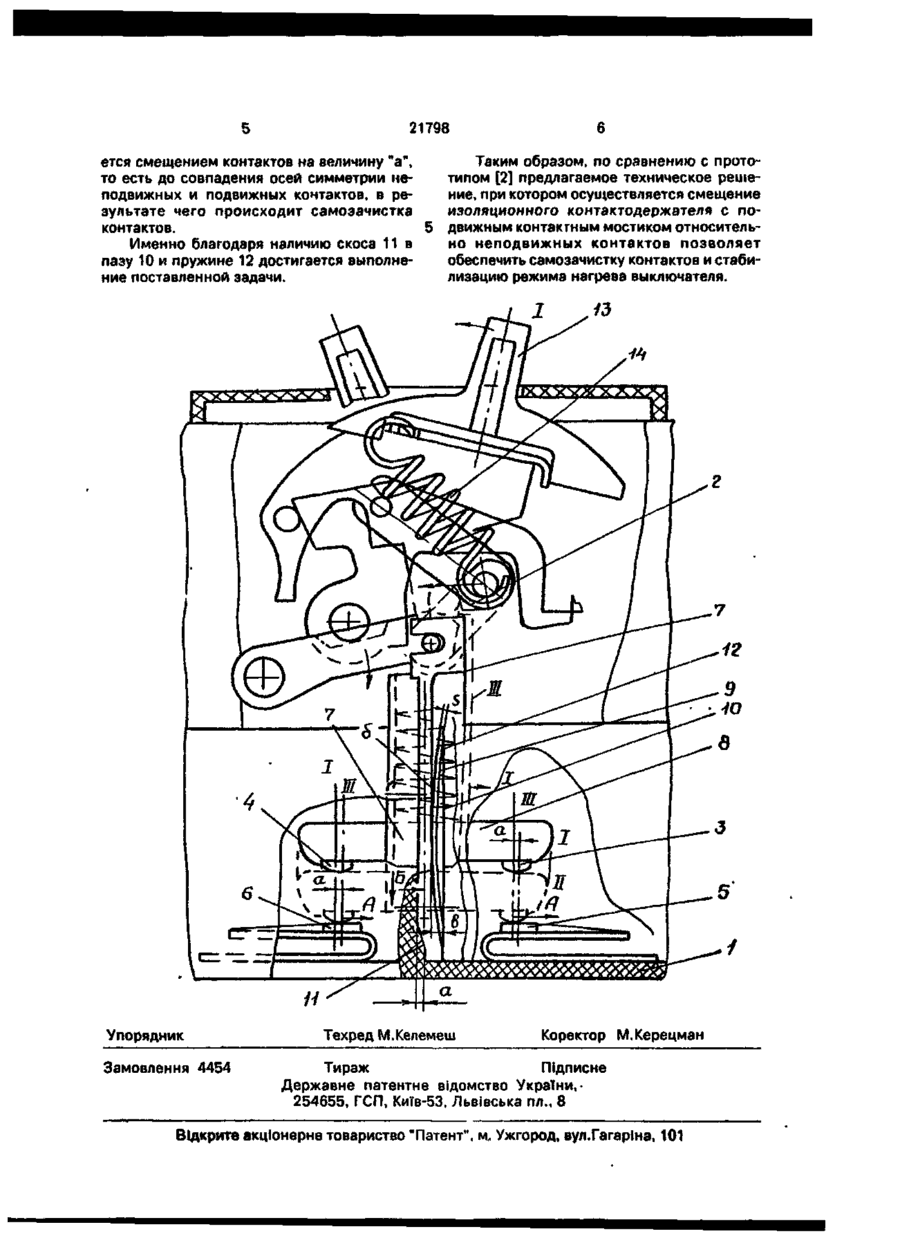

Автоматический выключатель, содержащий изоляционное основание, приводной механизм, неподвижные и подвижные контакты в каждом полюсе, причем каждый из подвижных контактов выполнен в виде подпружиненного контактного мостика, изоляционные контактодержатели, в каждом из которых установлены упомянутые контактные мостики, с возможностью вертикального движения в сторону замыкания контактов, о т л и ч а ю щ и й с я тем, что каждый изоляционный контактодержатель установлен в изоляционном основании с возможностью горизонтального смещения совместно с контактным мостиком относительно неподвижных контактов при замыкании контактного мостика с неподвижными контактами, для чего на изоляционном контактодержателе выполнены направляющие ребра, а в изоляционном основании выполнены пазы, в которые входят с зазором эти ребра, причем в каждом пазу на одной из его стенок в нижней части выполнен скос, направленный в сторону совместного смещения изоляционного контактодержателя и контактного мостика, а в зазоре между стенками паза и ребрами этого контактодержателя установлена плоская пружина, поджимающая последний к стенкам пазов, на которых выполнены упомянутые скосы. Изобретение относится к низковольтным электрическим аппаратам, а именно, к низковольтным автоматическим выключателям, обеспечивающим защиту электрических цепей от сверхтоков путем токоограничения. Известен автоматический выключатель [1], содержащий контактный узел с неподвижными контактами, подвижный держатель с контактной перемычкой (контактным мостиком), которая перемещается вертикально между положениями, соответствующими разомкнутому и замкнутому состояниям неподвижных контактов, пружину, ролик, через который пружина воздействует на держатель контактной перемычки с целью механического снижения величины перемещающего усилия, действующего на контактную перемычку. 21798 Недостатком этого выключателя является отсутствие самозачистки контактов при включении выключателя после хранения или длительного отключенного состояния, так как этот выключатель не имеет устройства 5 для горизонтального смещения контактного мостика (перемычки), что может привести к повышенному нагреву выключателя. Наиболее близким к заявляемому автоматическому выключателю является выклю- 10 чатель [2], содержащий изоляционное основание выключателя, приводной механизм, неподвижные контакты и подпружиненные контактные мостики в каждом полюсе, установленные в изоляционных 15 контактодержателях с возможностью вертикального движения их в сторону замыкания контактов, дугогасительные камеры. Однако недостатком и этого выключателя является отсутствие самозачистки контактов, 20 так как в нем не предусмотрена возможность смещения подвижных контактов отнорительно неподвижных, что может привести к увеличению переходного сопротивления и к дополнительному нагреву выключателя. 25 В основу изобретения поставлена задача создания автоматического выключателя, в котором благодаря осуществлению совместного горизонтального смещения изоляционного контактодержателя с контактным 30 мостиком относительно неподвижных контактов при замыкании контактного мостика с неподвижными контактами обеспечивается самозачистка контактов и за счет этого стабилизация режима нагрева выключателя. 35 Эта задача решается в автоматическом выключателе, содержащем изоляционное основание, приводной механизм, неподвижные и подвижные контакты в каждом полюсе, причем каждый из подвижных кон- 40 тактов выполнен в виде подпружиненного контактного мостика, изоляционные контактодержатели, в каждом из которых установлены упомянутые контактные мостики с возможностью вертикального движения в 45 сторону замыкания контактов, тем, что каждый изоляционный контактодержатель установлен в изоляционном основании с возможностью горизонтального смещения совместно с контактным мостиком относи- 50 тельно неподвижных контактов при замыкании контактного мостика с неподвижными контактами, для чего на изоляционном конта кто держателе выполнены направляющие ребра, а в изоляционном основании выпол- 55 нены пазы, в которые входят с зазором эти ребра, причем в каждом пазу, на одной из его стенок в нижней части выполнен скос, направленный в сторону совместного смещения изоляционного контактодержателя и контактного мостика, а в зазоре между стенками паза и ребрами изоляционного контактодержателя установлена плоская пружина, поджимающая последний к стенкам пазов, на которых выполнены упомянутые скосы. Именно благодаря тому, что на изоляционном контактодержателе выполнены направляющие ребра, а в изоляционном основании выполнены пазы, в которые входят с зазором эти ребра, причем в каждом пазу на одной из его стенок в нижней части выполнен скос, направленный в сторону совместного смещения изоляционного контактодержателя и контактного мостика, а в зазоре между стенками паза и ребрами изоляционного контактодержателя установлена плоская пружина, поджимающая последний к стенкам пазов, на которых выполнены упомянутые скосы, и обеспечивается возможность горизонтального смещения установленного в изоляционном основании изоляционного контактодержателя совместно с контактным мостиком относительно неподвижных контактов при замыкании контактного мостика с неподвижными контактами, что обеспечивает самозачистку контактов и стабилизацию режима нагрева выключателя. Сущность изобретения представлена на чертеже, где изображено устройство подвижной системы автоматического выключателя. Выключатель содержит изоляционное основание 1, приводной механизм 2, подвижные 3 и 4 и неподвижные 5 и 6 контакты, изоляционный контактодержатель 7 с контактным мостиком 8, направляющие ребра 9 контактодержателя 7. В изоляционном основании 1 выполнены пазы 10, имеющие в нижней части скосы 11. Выключатель также содержит плоскую пружину 12, рукоятку автоматического выключателя 13, пружину 14 приводного механизма 2. Устройство работает следующим образом. В статическом положении направляющие ребра 9 изоляционного контактодержателя 7 поджаты в пазах 10 в направлении стрелки А плоской пружиной 12. При включении выключателя переводом рукоятки 13 против часовой стрелки с поло* жения І в положение ІІ под действием пружины 14 приводного механизма 2 изоляционный контактодержатель 7 вместе с контактным мостиком 8 перемещается в направлении стрелки Б в сторону замыкания неподвижных контактов 5 и 6, при этом он надвигается на скос 11 паза 10 в момент касания подвижных контахтов 3 и 4 с неподвижными контактами 5 и 6, что сопровожда 21798 ется смещением контактов на величину "а", то есть до совпадения осей симметрии неподвижных и подвижных контактов, в результате чего происходит самозачистка контактов. Именно благодаря наличию скоса 11 в пазу 10 и пружине 12 достигается выполнение поставленной задачи. Упорядник Замовлення 4454 Таким образом, по сравнению с прототипом [2] предлагаемое техническое решение, при котором осуществляется смещение изоляционного контактодержателя с подвижным контактным мостиком относительно неподвижных контактов позволяет обеспечить самозачистку контактов и стабилизацию режима нагрева выключателя. Техред М.Келемеш Коректор М.Керецман Тираж Підписне Державне патентне відомство України,254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
