Поршнева машина

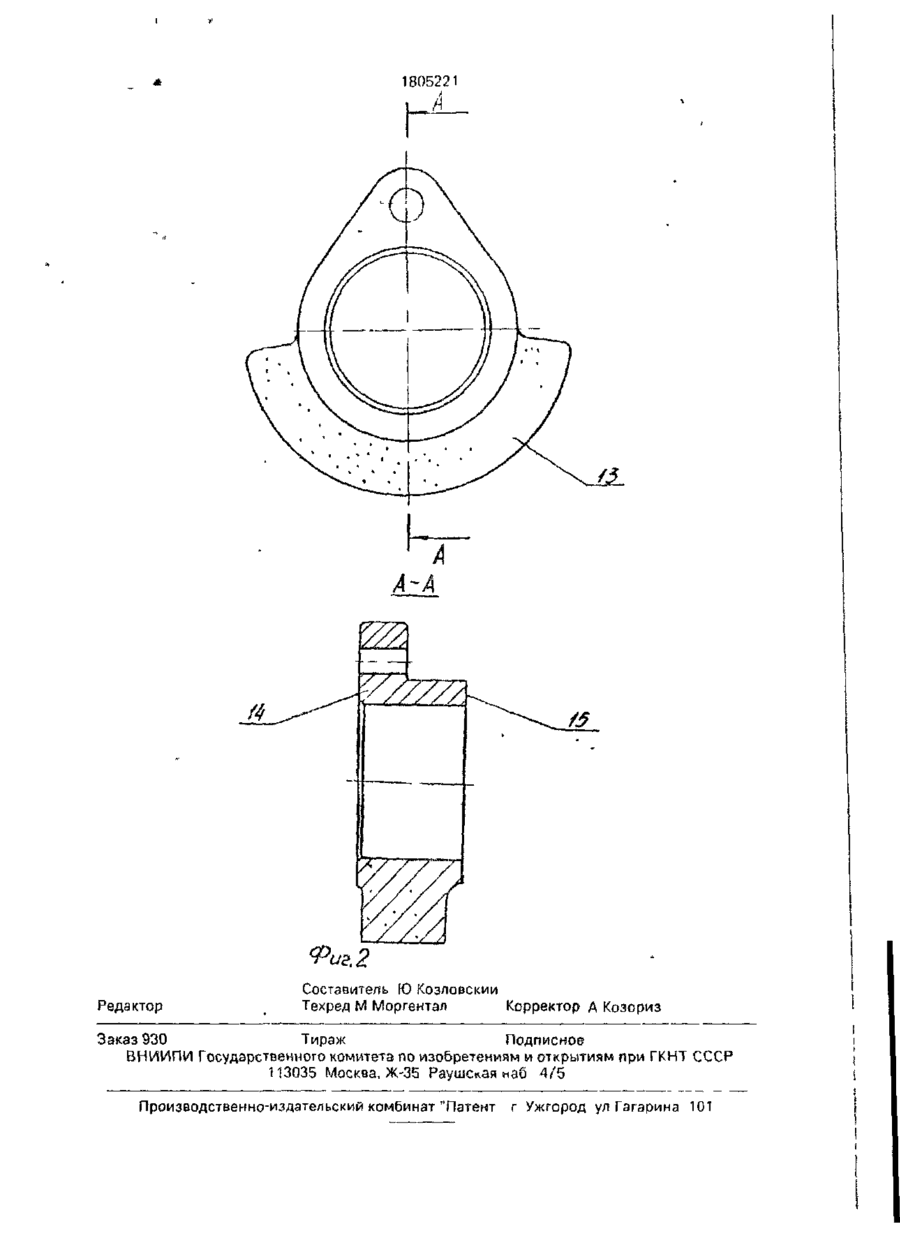

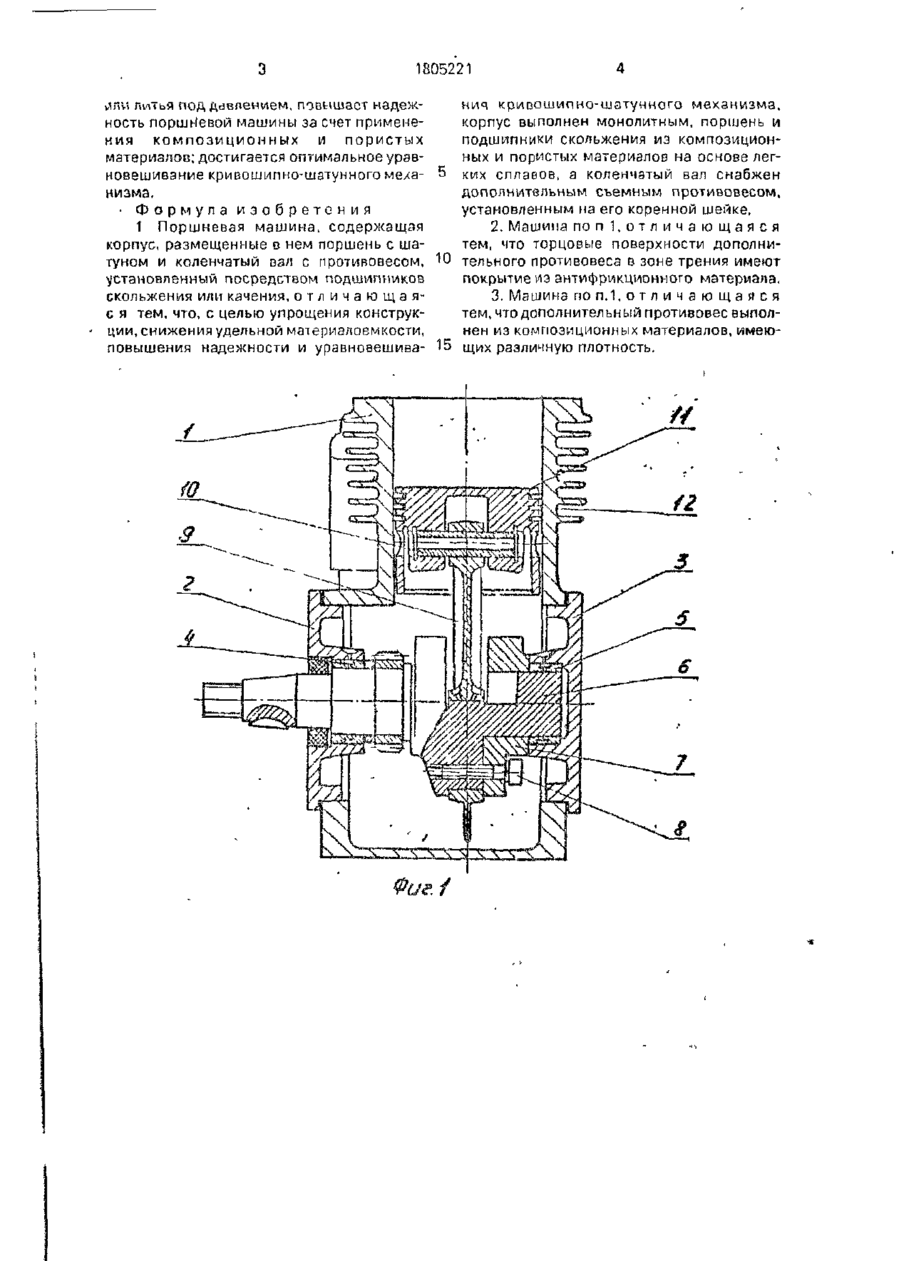

Использование: в машиностроении при проектировании поршневых машин Сущность изобретений1 коленчатый вал снабжен дополнительным съемным противовесом выполненным из композиционных материалов различной плотности и снабженным на торцовых поверхностях покрытием из антифрикционного материала 2 з п ф-лы. 2 ил Изобретение относится к двигателестроению, компрессоростроению. Цель изобретения - упрощение конструкции, снижение удельной материалоемкости при одновременном повышении надежности, а также оптимальное уравновешивание кривошипно-шатунного механизма. На фиг,1 изображена поршневая машина - общий вид, на фиг 2 - противовес. Сборка поршневой машины осуществляется следующим образом. Собранную поршневую группу (поршень 11 с поршневыми кольцами 12, с шатуном 9 и пальцем 10) устанавливают в цилиндр монолитного корпуса 1, затем коленвал б продевают через отверстие в шатуне 9 и устанавливают противовес 7, который крепят болтом 0, затем устанавливают заднюю крышку 3 и переднюю крышку 2. Поршневая машина содержит монолитный корпус 1 из алюминиевого сплава, переднюю крышку 2 заднюю крышку 3 с подшипниками скольжения 4 и 5, в которых установлен коленвал 6 с противовесом 7, который крепится болтом 8, на коленвал 6 установлен шатун 9, который через палец 10 соединен с поршнем 11 и поршневыми кольцами 12 Противовес 7 изготовлен из легкого сплава, уравновешивающая часть 13 представляет собой композицию с материалом высокой плотности, например, карбид крепления Торцов'ые поверхности 14 и 15 противовеса 7 выполнены в композиции с материалом, обеспечивающим минимальный коэффициент трения При работе поршневой машины за счет применения композиционных и пенистых материалов на осьове легких сплавов обеспечивается эффективный тепловой режим работы машины, имеет место малый коэффициент трения, что приводит к повышению мощности и надежности, за счет применения дополнительного противовеса достигается о п т и м а л ь н о е у р а в н о в е ш и в а н и е кривошипно-шатунного механизма Предлагаемая конструкция поршневой машины обеспечивает по сравнению с известной, принятой за базовую, следующие преимущества: упрощает процесс изготовления и сборки за счет уменьшения количества деталей и применения легких сплавов, полученных методом жидкой штамповки 1805221 нич кривошипно-шатунного механизма, или питья под давлением, повышает надежкорпус выполнен монолитным, поршень и ность поршйевой машины за счет применеподшипники скольжения из композиционния к о м п о з и ц и о н н ы х и п о р и с т ы х ных и пористых материалов на основе легматериалов; достигается оптимальное уравких сплавов, а коленчатый вал снабжен новешивание кривошипно-шатунного мехадополнительным съемным противовесом, низма. установленным на его коренной шейке. • Формула изобретения 2. Машина п о п 1 , о т л и ч а ю щ а я с я 1 Поршневая машина, содержащая тем, что торцовые поверхности дополникорпус, размещенные в нем поршень с шатуном и коленчатый вал с противовесом, 10 тельного противовеса в зоне трения имеют покрытие из антифрикционного материала. установленный посредством подшипников скольжения или качения, о т л и ч а ю щ а я 3. Машина по п.1 Л о т л и ч а ю щ а я с я с я тем, что, с целью упрощения конструктем, что дополнительный противовес выполции, снижения удельной материалоемкости, нен из композиционных материалов, имеюповышения надежности и уравновешива- 15 щих различную плотность. 1805221 A A~A У7777Л 'Риг. 2 Редактор Составитель Ю Козловский Техред М Моргентал Корректор А Козориз Заказ 930 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушоая маб 4/5 Производственно-издательский комбинат "Патент г Ужгород ул Гагарина 101
