Пляшкомийна машина

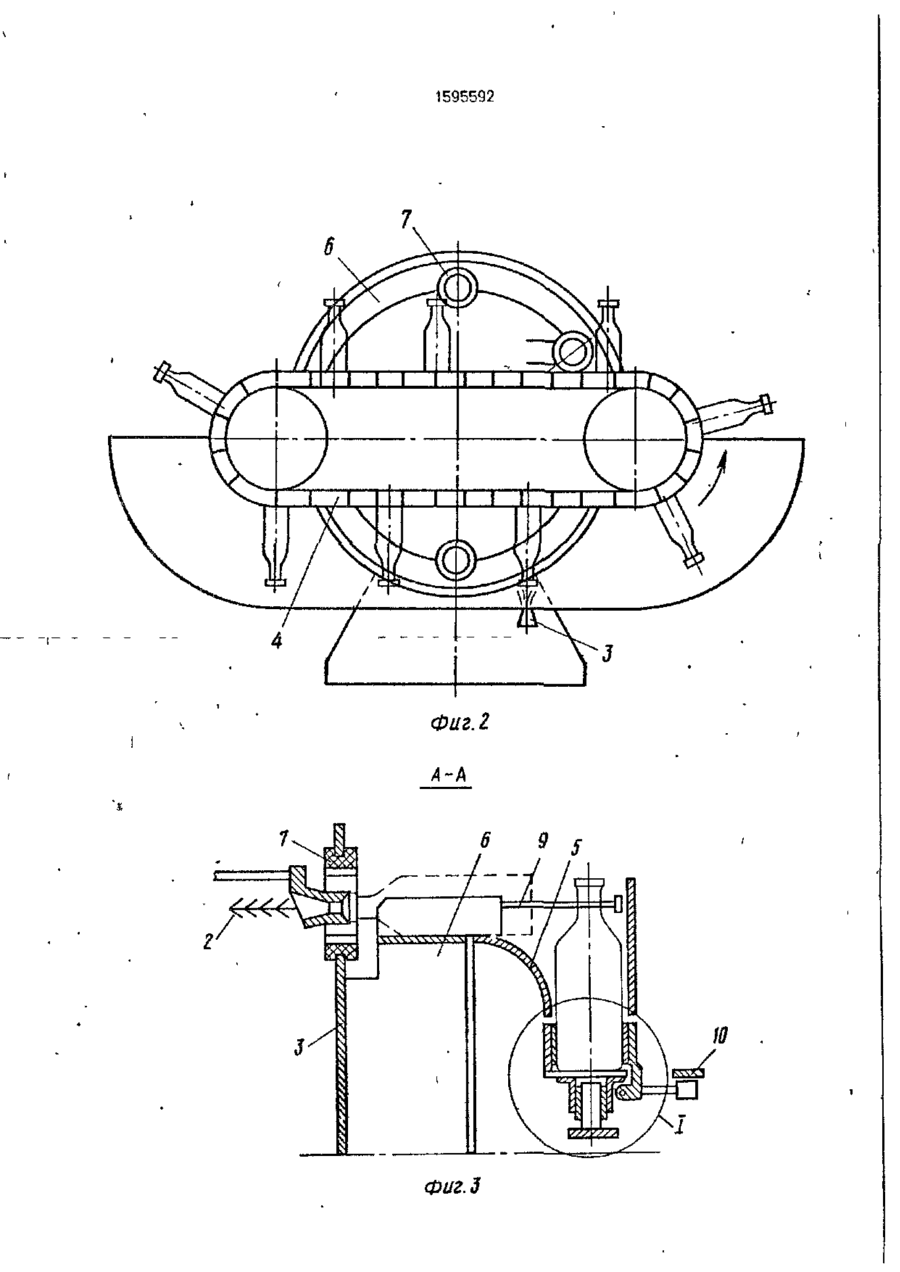

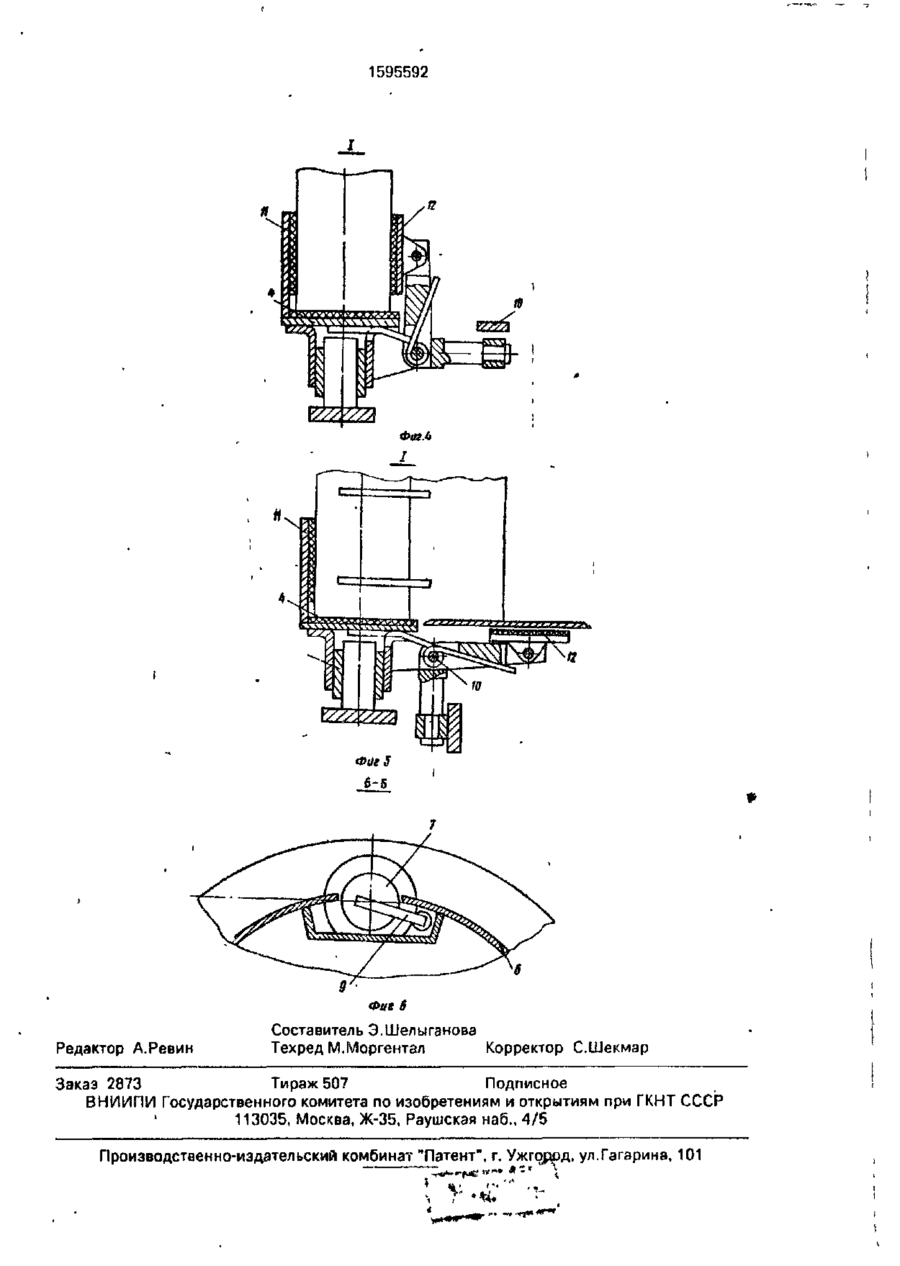

Изобретение относится к пищевой, химической или парфюмерной промышленности и может быть использовано для мойки бутылок, флаконов и подобной им тары. Целью изобретения является повышение производительно 5 сти и механизации процесса загрузки бутылок. Машина, состоящая из ротора 1 с вращающимися ершами 2, шприцевэльного приспособления, транспортера 4 и наклонного спуска 5 для перегрузки бутылок, снабжена приспособлением для загрузки. Транспортер 4 снабжен смонтированными на каждой его пластине зажимами для фиксации бутылки в положении дном вниз и копиром для взаимодействия с подпружиненной пластиной зажима. Приспособление для загрузки бутылок состоит из установленного на одной оси с ротором'1 цилиндрического приемного стола 6 с направляющими гнездами 7, копира 8 и смонтированных с возможностью взаимодействия с ним толкателей 9. 6 ил. 1595592 Изобретение относится А пищевой, химической или парфюмерной промышленности и может быть использовано для мойки бутылок, флаконов и подобнрй им тары. Целью изобретения лвляєіся повыше- 5 ние производительности и механизация процесса загрузки бутылок. На фиг. 1 изображена бутылкомосчная машина, общий вид; на фиг. 2 - то же, вид спереди, на фиг 3 - разрез А-А на фиг. 1; на 10 фиг. 4 - узел I на фиг. 3 (зажим закрыт); на фиг. 5 - узел I на фиг. 3 (зажим открыт); на фиг 6 - разрез Б-Б на фиг. 1. Бутылкэмоечная машина содержит ротор 1 с вращающимися ершами 2, шприце- 15 валы-юе приспособление 3, пластинчатый транспортер 4 для перемещения бутылок и наклонный спуск 5 для перегрузки бутылок. Бутылкомоечиая машина снабжена приспособлением для загрузки бутылок. 20 Приспособление для загрузки бутылок состоит из установленного на одной оси с ротором 1 цилиндрического приемного стола 6 с расположенными по его периферии соосио ершам 2 направляющими гнездами 25 7 для бутылок, копира 8 и смонтированных с возможностью взаимодействия с ним толкателей 9. Транспортер 4 снабжен копиром 10 и смонтированными на каждой пластине за- 30 жимами для бутылок. Каждый зажим состоит из двух обрезииеиных пластин 11 и 12, oflvsa из которых неподвижно, а другая установлена шариирно с возможностью взаимодействия с копиром 10. 35 Наклонный спуск 5 смонтирован иа рыходе из направляющего гнезда 7 для установки бутылок на транспортер 4 Бутылкомоечная машина работает сле40 дующим образом. Бутылки укладывают в направляющие гнезда 7 приемного цилиндрического стопа 6. Толкатель 9 взаимодействует с копиром 8 и перемещает бутылку в горизонтальной плоскости до тех пор, пока она не окажется 45 на ерш 2. В процессе вращения ротора 1 бутылки моются изнутри ершами 2. При подходе направляющего гнезда 7 к наклонному спуску 5 бутылка выталкивается о направляющее гнездо 7 и, перемещаясь по 50 наклонному спуску 5, устанавливается донышком на движущийся транспортер 4. Положение бутылки на транспортере 4 фиксируется зажимом, шарнирно установлен ная пластина 12 которого, взаимодействуя с копиром 10, перемещается из горизонтального положения в вертикальное. При этом бутылка оказывается надежно установленной на транспортере А. При прохождении бутылкой нижней ветви транспортера 4 она занимает положение горлышком вниз и, проходя над шприцевальным приспособлением 3, подвергается шприцеванию. Вь'мытая бутылка перемещается транспортером 4 в положение горлышком вверх, зажим под действием копира 10 освобождает бутылку и она сталкивается на отводящий транспортер. Использование предлагаемой бутылкомоечной машины (в отличие от известных) сокращает объем ручных работ при загрузке бутылкомоечной машины (за счет снабжения ее приспособлением для загрузки) и повышает ее производительность (за счет непрерывно! о движения транспортера А, на котором используют зажимы). Кроме того, размещение наклонного спуска 5 на выходе из направляющего гнезда 7 перед транспортером4 также повьіаіает производительность машины за счет сокращения времени свободного падения бутылки на транспортер. Формула изобретения Бутылкомоечная машина, содержащая ротор с вращающимися ершами, шприцеоальное приспособление, пластинчатый транспортер для перемещения бутылок и наклонный спуск для перегрузки бутылок, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности и механизации процесса загрузки бутылок, она снабжена приспособлением для загрузки бутылок, состоящим из установленного на одной оси с ротором цилиндрического приємною столп с расположенными по его периферии соосно ершам направляющими гнездами для бутылок, копира и смонтированных с возможностью взаимодействия с ним толкателей, транспортер для перемещения бутылок снабжен копиром и смонтированными на каждой пластине зажимами длт бутылок, каждый из которых состоит из двух обреэиненных пластин, одна из которых неподвижна, а другая установлена шарнирно с возможностью взаимодействия с копиром, при этом наклонный спуск смонтирован на выходе из направляющего гнезда для установки бутылок на транспортер. 1595592 6 Фиг. 3 9 1595592 Фиг 6 Редактор А.Ревин Составитель Э.Шелыганова Техред М.Моргентал Корректор С.Шекмар Заказ 2873 Тираж 507 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
