Кранова стріла

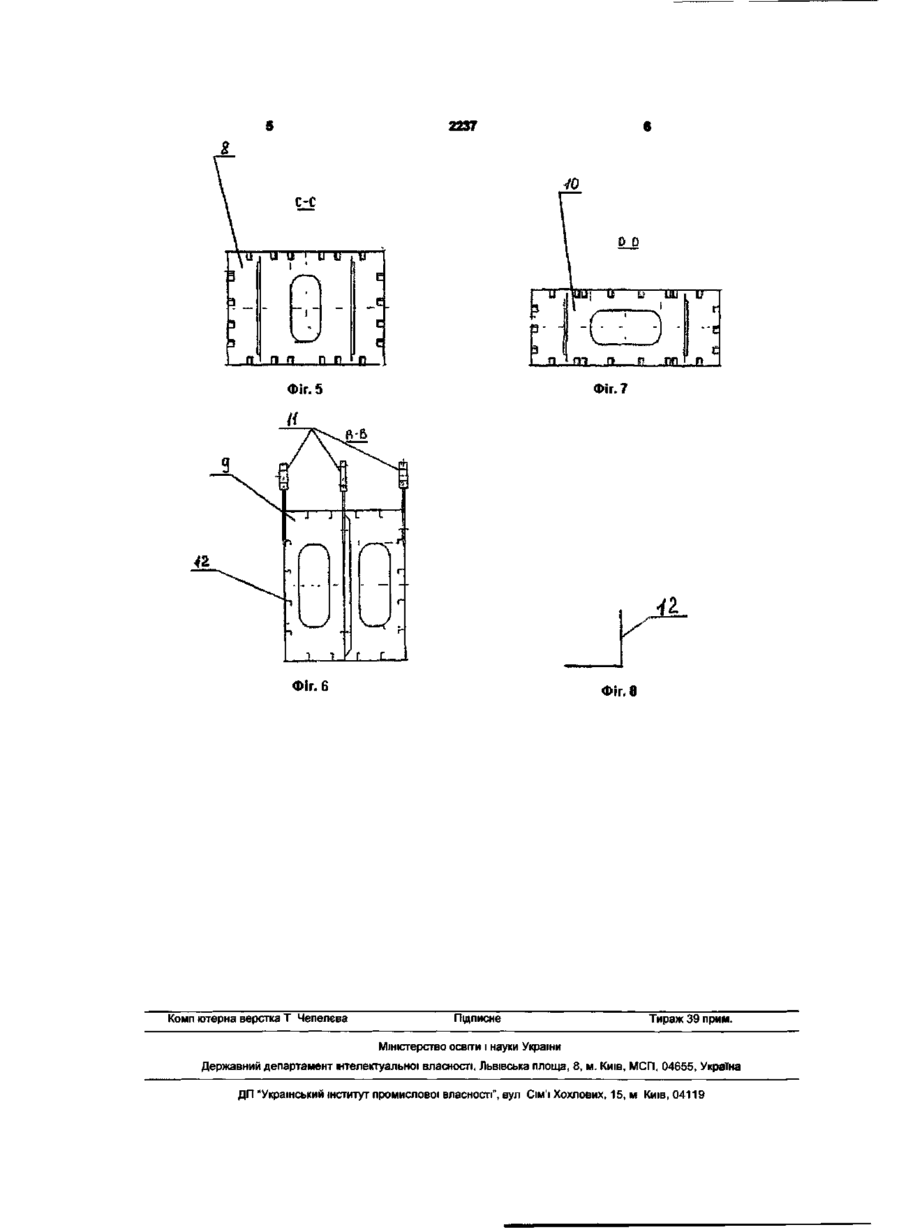

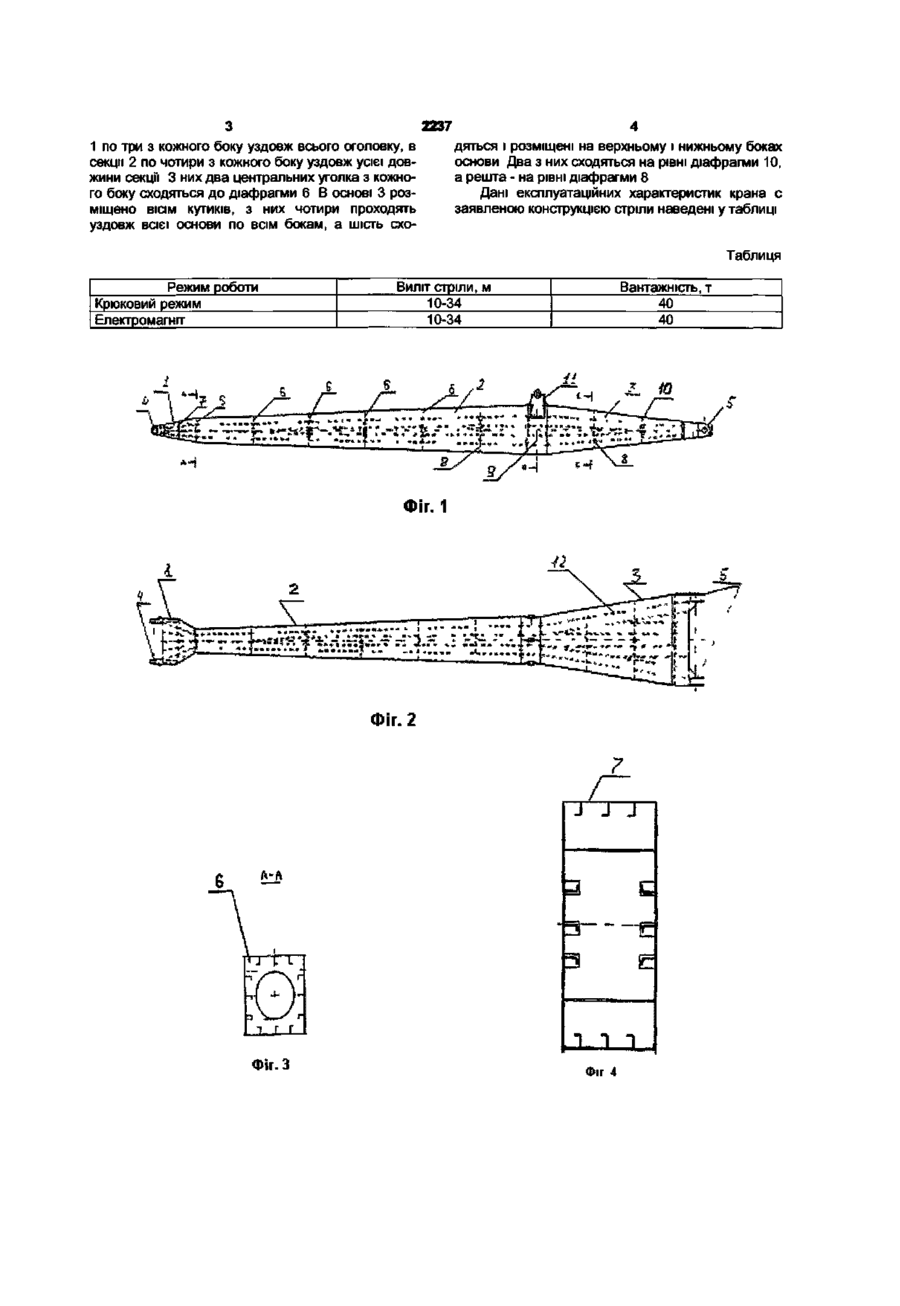

Кранова стріла, що містить балку коробчастої конструкції, корпус якої складається з оголовка, секції і основи, яка відрізняється тим, що всередині корпуса розміщенні діафрагми і кутики, які приварені з внутрішнього боку балки, а посередині діафрагм виконані наскрізні отвори Корисна модель, що заявляється, відноситься до вантажопідіймальних транспортних машин, а саме до підіймальних кранів і стосується конструкції стріл коробчатого типу Відома кранова стріла (Промышленный каталог «Краны портальные перегрузочные КПП 16-3010,5-К и КПП 16-30-15.3В-К», лист № VI 2, -М НИИинформтяжмаш, 1977), що складається з балки коробчатої конструкції, яка має оголовок, секцію і основу Недоліком даної стріли є низька вантажність та складність в обслуговуванні при проведенні ремонтних робіт В основу корисної моделі поставлено задачу удосконалення кранової стріли, у якій за рахунок розміщення посередині стріли діафрагм і кутиків, що приварюються з внутрішнього боку і розміщені по усій довжині конструкції, забезпечується висока вантажність крана та зручність експлуатації при проведенні профілактичних робіт Поставлена задача вирішується тим, що кранова стріла у вигляді балки коробчатої конструкції, корпус якої складається з оголовка, секції і основи, згідно корисної моделі, містить в корпусі діафрагми і кутики, які приварені з внутрішнього боку балки, а посередині діафрагм виконані наскрізні отвори Застосування діафрагм і кутиків дозволяє оптимально розподілити навантаження на елементи стріли, підвищує МІЦНІСТЬ конструкції, що забезпечує підвищення максимальної вантажності кранової стріли до 40т в крюковому та електромагнітному режимах Виконання наскрізних отворів посередині діа фрагм забезпечує зручність експлуатації при проведенні профілактичних робіт На фіг 1 зображена кранова стріла, вид збоку, на фіг 2 - кранова стріла, вид зверху, на фіг 3 - вид діафрагми 6, на фіг 4 - вид діафрагми 7, на фіг 5 вид діафрагми 8, на фіг 6 - вид діафрагми 9, на фіг 7 - вид діафрагми 10, на фіг 8 - вид кутика збоку Корпус стріли складається з оголовка 1, секції 2, основи 3, на КІНЦІ оголовка і основи розташовані проушини 4 і 5 В корпусі стріли розміщені діафрагми різних видів 6, 7, 8, 9, 10 На діафрагмі 9 розміщені проушини 11 Кутики 12 розміщені вздовж конструкції стріли по всій довжині і являють собою дві металеві пластини, що поєднані між собою під прямим кутом В секції 2 і на стику секції і оголовка 1 стріли розміщена діафрагма 6 у КІЛЬКОСТІ П'ЯТИ штук, що являють собою прямокутник з круглим наскрізним вирізом посередині і отворами на боках для проходження кутиків В секції 2 також розміщена ще одна діафрагма 8 у вигляді прямокутника з овальним наскрізним отвором в центрі і отворами на боках для проходження кутиків В оголовку 1 розміщена одна діафрагма 7 у вигляді прямокутника з отворами на двох боках для проходження кутиків На стику основи 3 і секції 2 розміщена діафрагма 9 у вигляді прямокутника з двома овальними наскрізними отворами, з одного боку якої закріплені проушини 11 На основі 3 розміщена одна діафрагма 8 і одна діафрагма 10 у вигляді прямокутника з горизонтально розміщеним наскрізним отвором овальної форми і отворами по боках для кутиків Уголки 12 в стрілі розміщені так (фіг 2) в оголовку СО CM CM 2237 1 по три з кожного боку уздовж всього оголовку, в секції 2 по чотири з кожного боку уздовж усієї довжини секції 3 них два центральних уголка з кожного боку сходяться до діафрагми 6 В основі 3 розміщено ВІСІМ кутиків, з них чотири проходять уздовж всієї основи по всім бокам, а шість схо дяться і розміщені на верхньому і нижньому боках основи Два з них сходяться на рівні діафрагми 10, а решта - на рівні діафрагми 8 Дані експлуатаційних характеристик крана с заявленою конструкцією стріли наведені у таблиці Таблиця Режим роботи Крюковий режим Електромагніт Виліт стріли, м 10-34 10-34 Вантажність, т 40 40 Фіг. 1 Фіг. 2 7 J J X 3 -з- - — Э 1. 1 Фіг. З Фіг 4 2237 0D Фіг. 7 1 s Іч L 1 4 г ч г т ^ w Г" J Фіг. 6 Комп ютерна верстка Т Чепелева Фіг. 8 Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
