Прилад для відбору та аналізу проб повітря

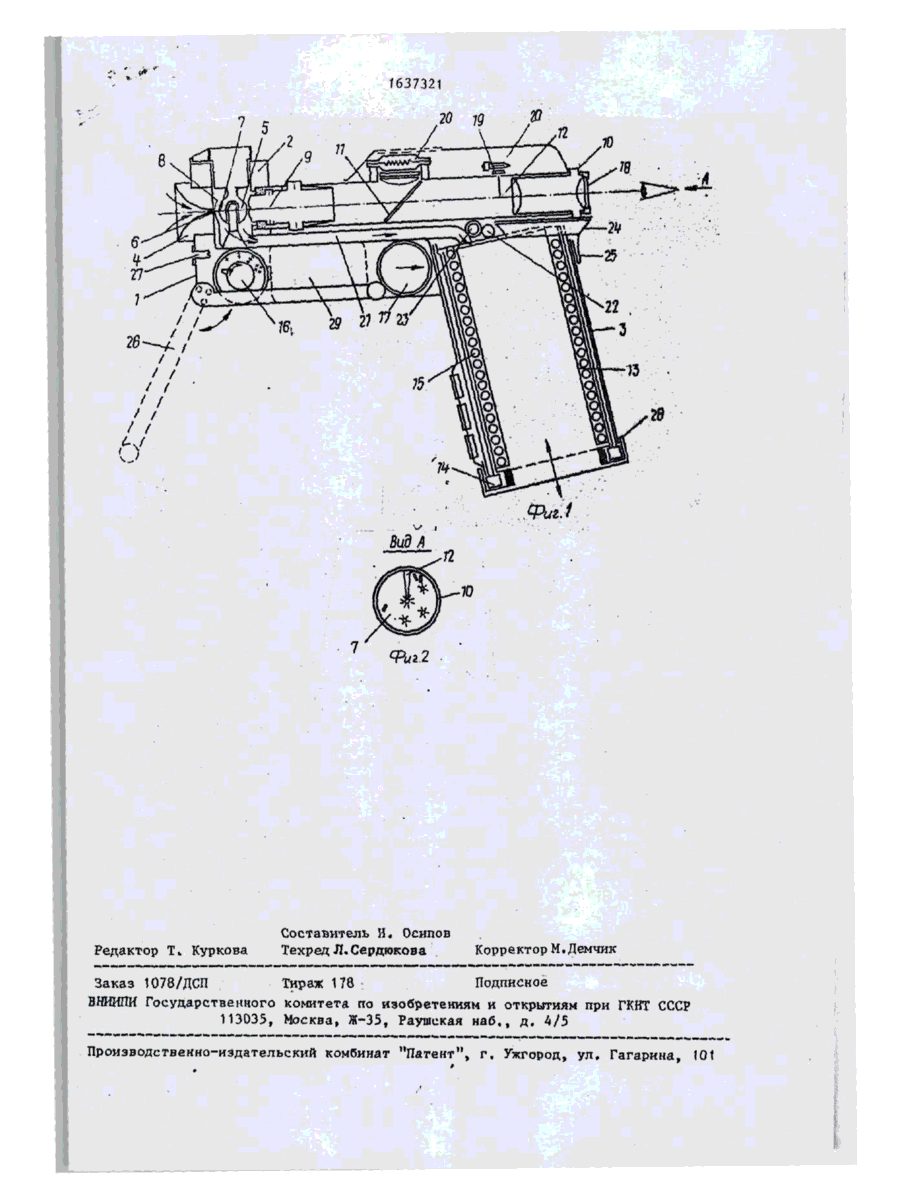

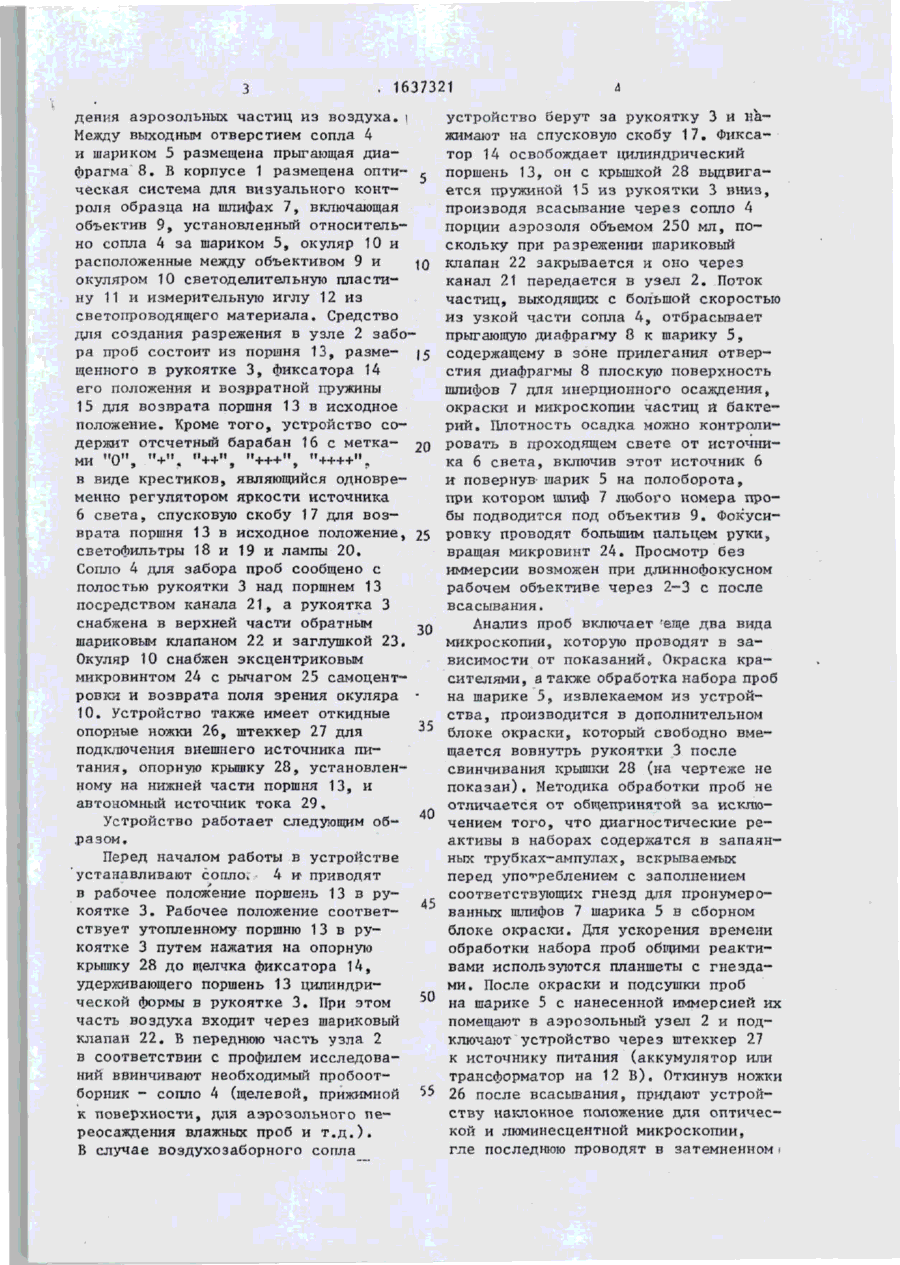

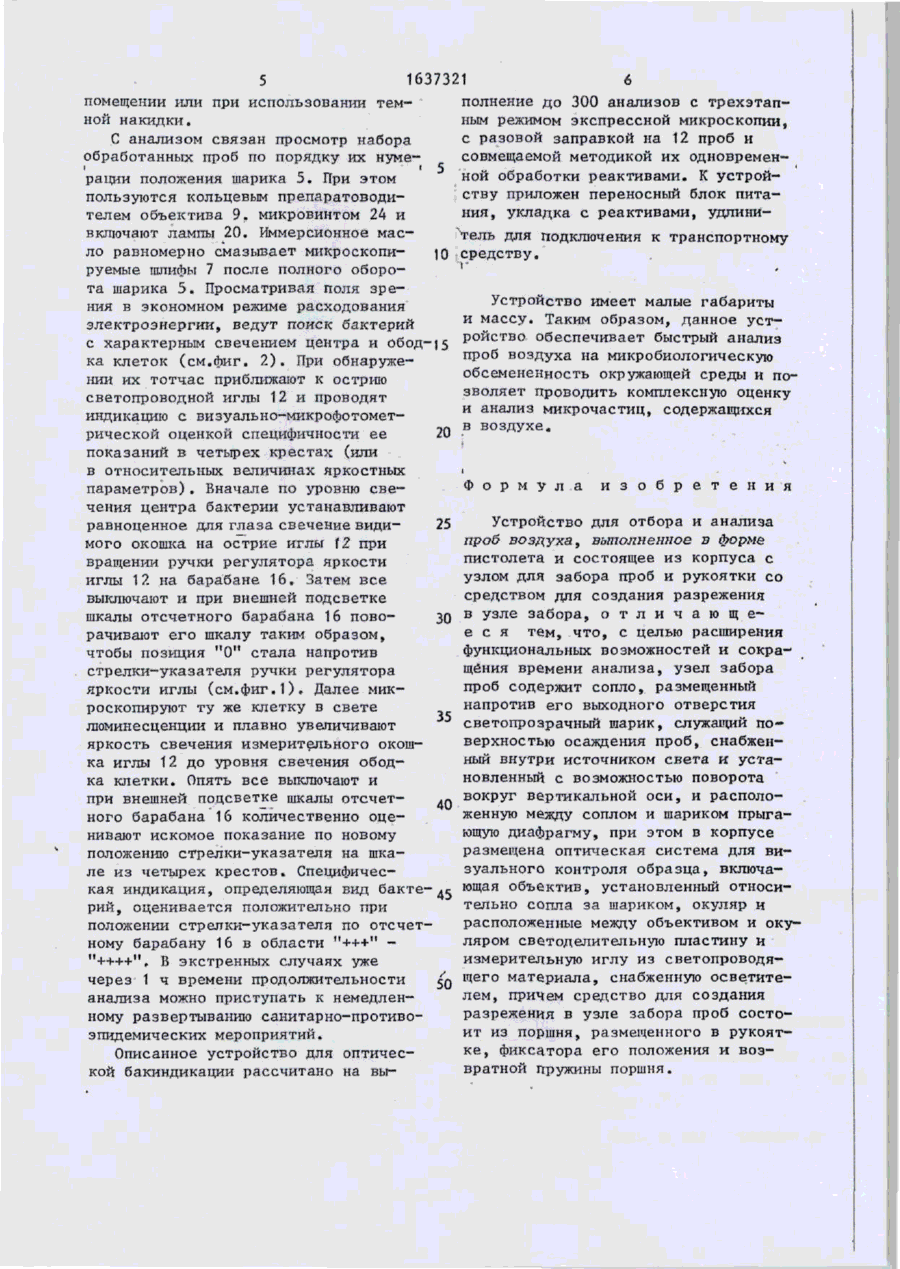

Изобретение относится к аналитической микробиологии, к устройствам для отбора и анализа проб воздуха при исследовании микроорганизмов в окружающей среде. Цель изобретения расширение функциональных возможностей и сокращение времени анализа. Устройство выполнено в форме пистолета и состоит из корпуса 1 с узлом 2 'для забора проб и рукоятки 3 со средіством для создания разрежения в узле проб о Узел 2 содержит сопло 4, светопрозрачный шарик 5, служащий поверхностью осаждения проб и снабженный источником света 6 и шли- . фованными участками, а также прыгающую диафрагму 8. В корпусе 1 размещены объектив 9, окуляр 10, светоделительная пластина 11 и измерительная светопроводящая игла 12. Средство для создания разрежения состоит из поршня 1 3 в рукоятке 3, Фиксатора 14 его положения и возвратной пружины 15.На корпусе 1 размещен отсчетный барабан 16 с метками. Поршень 13 приводится во взведенное положение (утапливается в рукоятку 3) , затем производят нажатие на скобу 1 7 и после забора воздуха осуществляют комплексный оптический и химический анализ проб о Устройство позволяет проводить анализ проб воздуха в полевых условиях, помещениях и в местах размещения оборудования и комплексно ' * • оценивать степень и характер осемененности воздуха. 2 ил. оэ Изобретение относится к аналитической микробиологии, к устройствам для отбора и анализа проб воздуха при исследовании содержания микроорганизмов в окружающей среде. Целью изобретения является расширение функциональных возможностей и сокращение времени анализа. На фиг. 1 изодражено устройство, продольный разрез; на фиг. 2 - вид А на фиг 0 1. Устройство для отбора и анализа проб воздуха выполнено в форме пистолета и состоит из корпуса 1 с узлом 10-91 2 для забора проб и рукоятки 3 со средством для создания разрежения в узле 2 забора проб. Узел забора /проб содержит сопло 4, размещенный напротив его выходного отверстия светопрозрачный шарик 5, служащий поверхностью осаждения проб, снабженный внутри источником 6 света, ІЛарик 5 установлен с возможностью поворота вокруг своей вертикальной оси и с возможностью его извлечения из корпуса 1 для замены. На боковой поверхности шарика 5 равномерно по окружности имеются шлифы 7 для осаж to , 1637321 дения аэрозольных частиц из воздуха, і Между выходным отверстием сопла 4 и шариком 5 размещена прыгающая диафрагма 8. В корпусе 1 размещена оптическая система для визуального контроля образца на шлифах 7, включающая объектив 9, установленный относительно сопла 4 за шариком 5, окуляр 10 и расположенные между объективом 9 и окуляром 10 светоделительную пластину 1 1 и измерительную иглу 12 из светояроводящего материала. Средство для создания разрежения в узле 2 забо ра проб состоит из поршня 13, разме- (5 ценного в рукоятке 3, фиксатора 14 его положения и возрратной пружины 15 для возврата поршня 13 в исходное положение. Кроме того, устройство содержит отсчетный барабан 16 с метка20 ми "0", "+", "++", "+++", "++++". в виде крестиков, являющийся одновременно регулятором яркости источника 6 света, спусковую скобу 17 для возврата поршня 13 в исходное положение, 25 светофильтры 18 и 19 и лампы 20. Сопло 4 для забора проб сообщено с полостью рукоятки 3 над поршнем 13 посредством канала 21, а рукоятка 3 снабжена в верхней части обратным шариковым клапаном 22 и заглушкой 23. 30 Окуляр 10 снабжен эксцентриковым микровинтом 24 с рычагом 25 самоцентровки и возврата поля зрения окуляра 10. Устройство также имеет откидные опорные ножки 26, штеккер 27 для 35 подключения внешнего источника питания, опорную крышку 28, установленному на нижней части поршня 13, и автономный источник тока 29, Устройство работает следующим образом. Перед началом работы в устройстве устанавливают сопло. 4 и4 приводят в рабочее положение поршень 13 в рукоятке 3. Рабочее положение соответствует утопленному поршню 13 в рукоятке 3 путем нажатия на опорную крышку 28 до щелчка фиксатора 14, удерживающего поршень 13 цилиндрической формы в рукоятке 3. При этом часть воздуха входит через шариковый клапан 22. В переднюю часть узла 2 в соответствии с профилем исследований ввинчивают необходимый пробоотборник - сопло 4 (щелевой, прижимной к поверхности, для аэрозольного переосаждения влажных проб и т.д.). В случае воздухозаборного сопла устройство берут за рукоятку 3 и нажимают на спусковую скобу 17. Фиксатор 14 освобождает цилиндрический поршень 13, он с крышкой 28 выдвигается пружиной 15 из рукоятки 3 вниз, производя всасывание через сопло А порции аэрозоля объемом 250 мл, поскольку при разрежении шариковый клапан 22 закрывается и оно через канал 21 передается в узел 2. Поток частиц, выходящих с большой скоростью из узкой части сопла 4, отбрасывает прыгающую диафрагму 8 к шарику 5, содержащему в зоне прилегания отверстия диафрагмы 8 плоскую поверхность шлифов 7 для инерционного осаждения, окраски и микроскопии частиц и бактерий. Плотность осадка можно контролировать в проходящем свете от источника 6 света, включив этот источник 6 и повернув шарик 5 на полоборота, при котором шлиф 7 любого номера пробы подводится под объектив 9. Фокусировку проводят большим пальцем руки, вращая микровинт 24. Просмотр без иммерсии возможен при длиннофокусном рабочем объективе через 2—3 с после всасывания. Анализ проб включает 'еще два вида микроскопии, которую проводят в зависимости от показаний. Окраска красителями, а также обработка набора проб на шарике 5, извлекаемом из устройства, производится в дополнительном блоке окраски, который свободно вмещается вовнутрь рукоятки 3 после свинчивания крышки 28 (на чертеже не показан). Методика обработки проб не отличается от общепринятой за исклю40 чением того, что диагностические реактивы в наборах содержатся в запаянных трубках-ампулах, вскрываемых перед употреблением с заполнением соответствующих гнезд для пронумеро45 ванных шлифов 7 шарика 5 в сборном блоке окраски. Для ускорения времени обработки набора проб общими реактивами используются планшеты с гнездами. После окраски и подсушки проб на шарике 5 с нанесенной иммерсией их помещают в аэрозольный узел 2 и подключают устройство через штеккер 27 к источнику питания (аккумулятор или трансформатор на 12 В ) , Откинув ножки 26 после всасывания, придают устройству наклонное положение для оптической и люминесцентной микроскопии, гле последнюю проводят в затемненном» 1637321 помещении или при использовании темной накидки. С анализом связан просмотр набора обработанных проб по порядку их нумеI Г полнение до 300 анализов с трехэтапным режимом экспрессной микроскопии, с разовой заправкой на 12 проб и совмещаемой методикой их одновременной обработки реактивами. К устройству приложен переносный блок питания, укладка с реактивами, удлинитель для подключения к транспортному 10 средству, рации положения шарика 5. При этом пользуются кольцевым препаратоводителем объектива 9. микровинтом 24 и включают лампы 20. Иммерсионное масло равномерно смазывает микроскопи— руемые шлшЪьт 7 после полного оборота шарика 5. Просматривая поля зрения в экономном режиме расходования электроэнергии, ведут поиск бактерий с характерным свечением центра и обод- 15 ка клеток (см.фиг. 2 ) . При обнаружении их тотчас приближают к острию светолроводной иглы 12 и проводят индикацию с визуально-микрофотомет20 рической оценкой специфичности ее показаний в четырех крестах (или в относительных величинах яркостных параметров). Вначале по уровню свечения центра бактерии устанавливают 25 равноценное для глаза свечение видимого окошка на острие иглы 12 при вращении ручки регулятора яркости иглы 12 на барабане 16. Затем все выключают и при внешней подсветке шкалы отсчетного барабана 16 пово30 рачивают его шкалу таким образом, чтобы позиция " 0 " стала напротив стрелки-указателя ручки регулятора яркости иглы (см.фиг.1)» Далее микроскопируют ту же клетку в свете 35 люминесценции и плавно увеличивают яркость свечения измерительного окошка иглы 12 до уровня свечения ободка клетки. Опять все выключают и при внешней подсветке шкалы отсчет40 ного барабана 16 количественно оценивают искомое показание по новому положению стрелки-указателя на шкале из четырех крестов. Специфическая индикация, определяющая вид бакте- ,. рий, оценивается положительно при положении стрелки-указателя по отсчетному барабану 16 в области "+++" "++++"„ В экстренных случаях уже через Т ч времени продолжительности анализа можно приступать к немедлен- 50 ному развертыванию санитарно-противоэпидемических мероприятий. Описанное устройство для оптической бакиндикации рассчитано на вы 6 Устройство имеет малые габариты и массу. Таким образом, данное устройство обеспечивает быстрый анализ проб воздуха на микробиологическую обсемененность окружающей среды и позволяет проводить комплексную оценку и анализ микрочастиц, содержащихся в воздухе. Формула и з о б р е т е н и я Устройство для отбора и анализа проб воздуха, выполненное в форме пистолета и состоящее из корпуса с узлом для забора проб и рукоятки со средством для создания разрежения в узле забора, о т л и ч а ю щ е еся тем, что, с целью расширения функциональных возможностей и сокращения времени анализа, узел забора проб содержит сопло, размещенный напротив его выходного отверстия светопроэрачный шарик, служащий поверхностью осаждения проб, снабженный внутри источником света и установленный с возможностью поворота вокруг вертикальной оси, и расположенную между соплом и шариком прыгающую диафрагму, при этом в корпусе размещена оптическая система для визуального контроля образца, включающая объектив, установленный относительно сопла за шариком, окуляр и расположенные между объективом и окуляром светоделительную пластину и измерительную иглу из светопроводя— щего материала, снабженную осветителем, причем средство для создания разрежения в узле забора проб состоит из поршня, размещенного в рукоятке, фиксатора его положения и возвратной пружины поршня. 1637321 10 w 0 JIr-^*' "**"*" Редактор Т. Куркова Составитель Н« Осипов Техред Л-Сердюкоэа Корректор М.Демчих Заказ 1078/ДСП Тираж 178 Подписное В И Я Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская наб,, д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101
