Пристрій для очищення енергетичного котлу від дробу

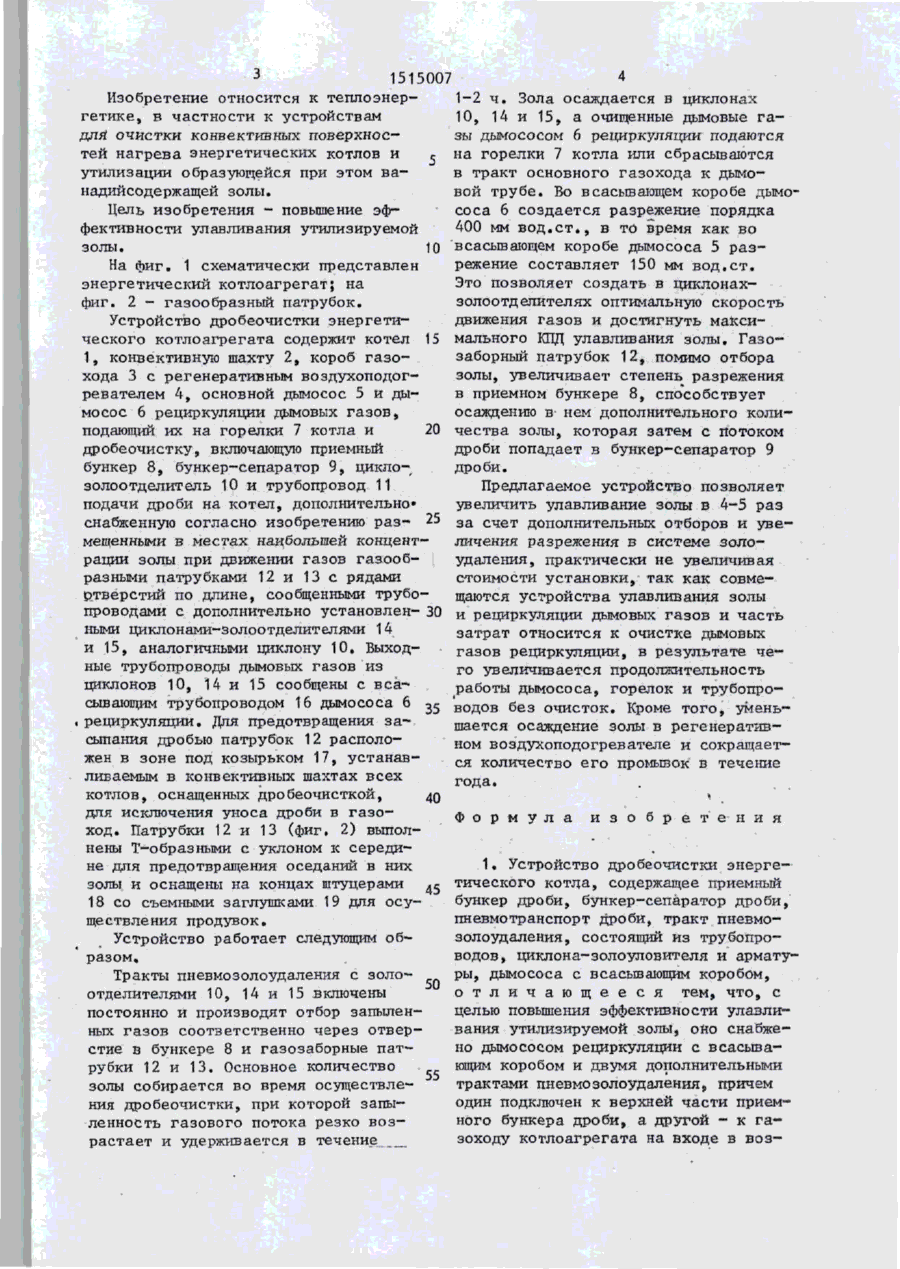

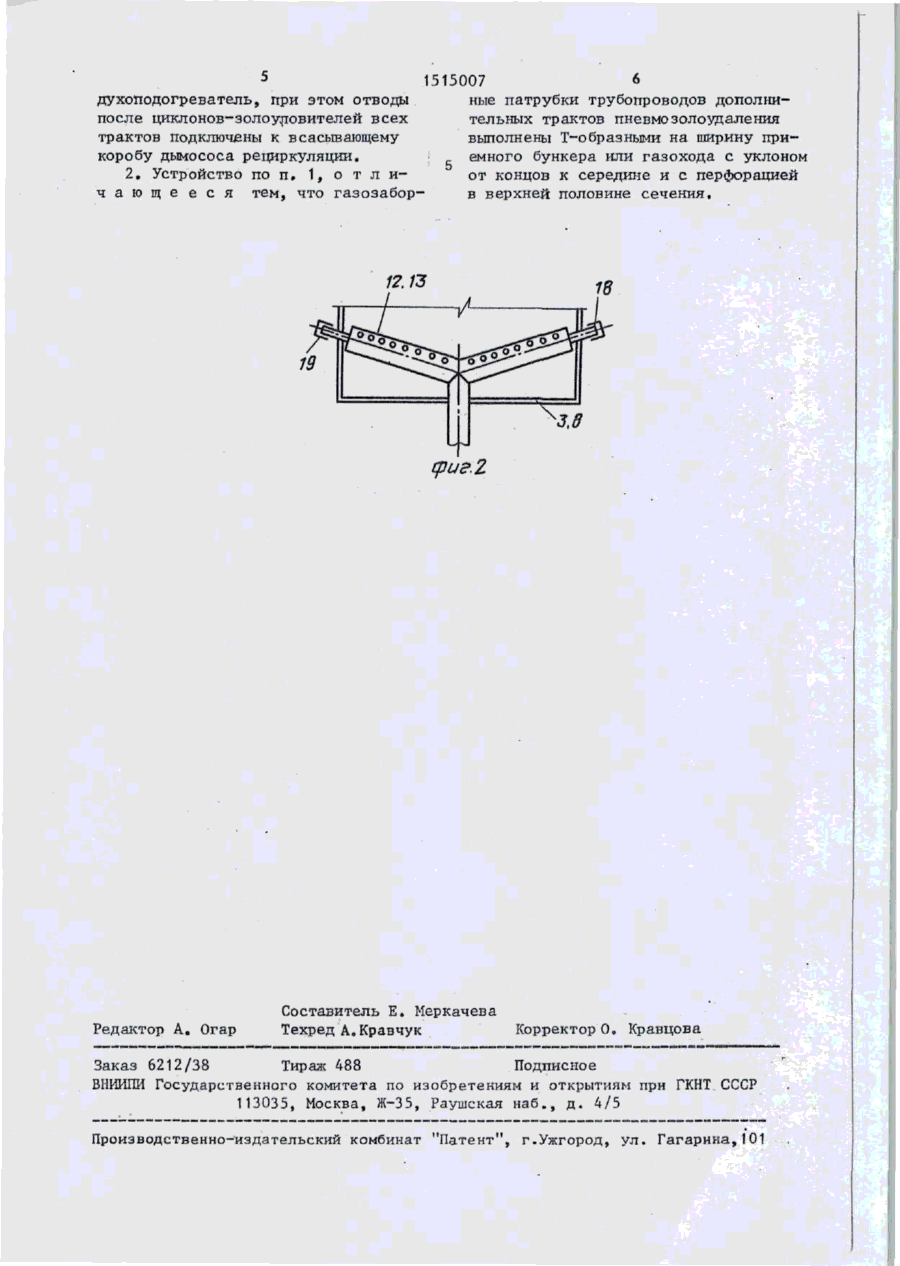

Изобретение относится к тепло 4Г' 17 \ о 0 0 8' энергетике, в частности к устройствам для очистки конвективных поверхностей нагрева энергетических котлов. Целью изобретения является повышение эффективности, улавливания утилизируемой золы. Устройство дробеочистки энергетического котла содержит бункер 8, бункер-сепаратор 9, пневмотранспорт дроби, тракты пневмозолоудаления, основной дымосос 15 и дымосос 6 рециркуляции. Тракты пневмозолоудаления с золоотделителями 10, 14 и 15 производят отбор запыленных г а зов из бункера-сепаратора 9 и через газозаборные патрубки 12 и 13, к о т о рые выполнены с уклоном к середине и с перфорацией в верхней половине сечения. 1 з.п.ф-лы» 2 и л . / / VI Y mpySe фиг. і \г-~ • _ •• 3 1515007 Изобретение относится к теплоэнерг е т и к е , в частности к устройствам для1 очистки конвективных поверхностей нагрева энергетических котлов и < утилизации образующейся при этом в а надий содержащей золы. Цель изобретения - повышение эффективности улавливания утилизируемой золы. J0 На фиг. 1 схематически представлен энергетический котлоагрегат; на фиг. 2 - газообразный патрубок. Устройство дробеочистки э н е р г е т и ческого котлоагрегата содержит котел 15 1, конвективную шахту 2, короб г а з о хода 3 с регенеративным воздухоподогревателем 4, основной дымосос 5 и дымосос 6 рециркуляции дымовых г а з о в , подающий их на горелки 7 котла и 20 дробеочистку, включающую приемный бункер 8, бункер-сепаратор 9, циклозолоотделитель Ю и трубопровод 11 подачи дроби на к о т е л , дополнительно» снабженную согласно изобретению р а з - 25 мещенными в местах наибольшей концентрации золы при движении газов г а з о о б разными патрубками 12 и 13 с рядами отверстий по длине, сообщенными трубопроводами с дополнительно установлен- 30 ными циклонами-золоотделителями 14 и 15, аналогичными циклону 10. Выходные трубопроводы дымовых газов из циклонов 10, 14 и 15 сообщены с в с а сывающим трубопроводом 16 дымососа 6 35 і рециркуляции. Для предотвращения з а сыпания дробью патрубок 12 расположен в зоне под козырьком 17, у с т а н а в ливаемым в конвективных шахтах всех котлов, оснащенных дробеочисткой, 40 для исключения уноса дроби в газоход. Патрубки 12 и 13 (фиг. 2) выполнены Т-образными с уклоном к середине для предотвращения оседаний в них золы и оснащены на концах штуцерами 18 со съемными заглушками 19 для осуществления продувок. Устройство работает следующим образом. Тракты пневмозолоудаления с золо50 отделителями 10, 14 и 15 включены постоянно и производят отбор запыленных газов соответственно через отверстие в бункере 8 и газозаборные патрубки 12 и 13. Основное количество золы собирается во время осуществле- 55 ния дробеочистки, при которой запыленность газового потока резко возрастает и удерживается в течение 1-2 ч. Зола осаждается в циклонах 10, 14 и 15, а очищенные дымовые газы дымососом 6 рециркуляции подаются на горелки 7 котла или сбрасываются в тракт основного газохода к дымовой трубе. Во всасывающем коробе дымососа 6 создается разрежение порядка 400 мм в о д . с т . , в то время как во всасывающем коробе дымососа 5 разрежение составляет 150 мм вод.ст. Это позволяет создать в циклонахзолоотделителях оптимальную скорость движения газов и достигнуть максимального К Д улавливания золы. ГазоП заборный патрубок 12, помимо отбора золы, увеличивает степень разрежения в приемном бункере 8, способствует осаждению в нем дополнительного количества золы, которая затем с потоком дроби попадает в бункер-сепаратор 9 дроби. Предлагаемое устройство позволяет увеличить улавливание золы в 4-5 раз за счет дополнительных отборов и увеличения разрежения в системе золоудаления, практически не увеличивая стоимости установки, так как совмещаются устройства улавливания золы и рециркуляции дымовых газов и часть затрат относится к очистке дымовых газов рециркуляции, в результате чего увеличивается продолжительность работы дымососа, горелок и трубопроводов без очисток. Кроме того, уменьшается осаждение золы в регенеративном воздухоподогревателе и сокращается количество его промывок в течение года. Формула и з о б р е т е н и я 1. Устройство дробеочистки энергетического котла, содержащее приемный бункер дроби, бункер-сепаратор дроби, пневмотранспорт дроби, тракт пневмозолоудаления, состоящий из трубопроводов, циклона-золоуловителя и арматуры, дымососа с всасывающим коробом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности улавливания утилизируемой золы, оно снабжено дымососом рециркуляции с всасывающим коробом и двумя дополнительными трактами пневмозолоудаления, причем один подключен к верхней части приемного бункера дроби, а другой - к газоходу котлоагрегата на входе в воз духоподогреватель, при этом отводы после циклонов-золоуловителей всех трактов подключены к всасывающему коробу дымососа рециркуляции. 2. Устройство по п . 1, о т л ич а ю щ е е с я тем, что газозабор 1515007 6 ные патрубки трубопроводов дополнительных трактов пневмозолоудаления выполнены Т-образными на ширину приемного бункера или газохода с уклоном от концов к середине и с перфорацией в верхней половине сечения. 12.13 фи 2.2 Редактор А, Огар Составитель Е. Меркачева Техред А.Кравчук Корректор 0. Кравцова Заказ 6212/38 Тираж 488 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
