Торцьове ущільнення

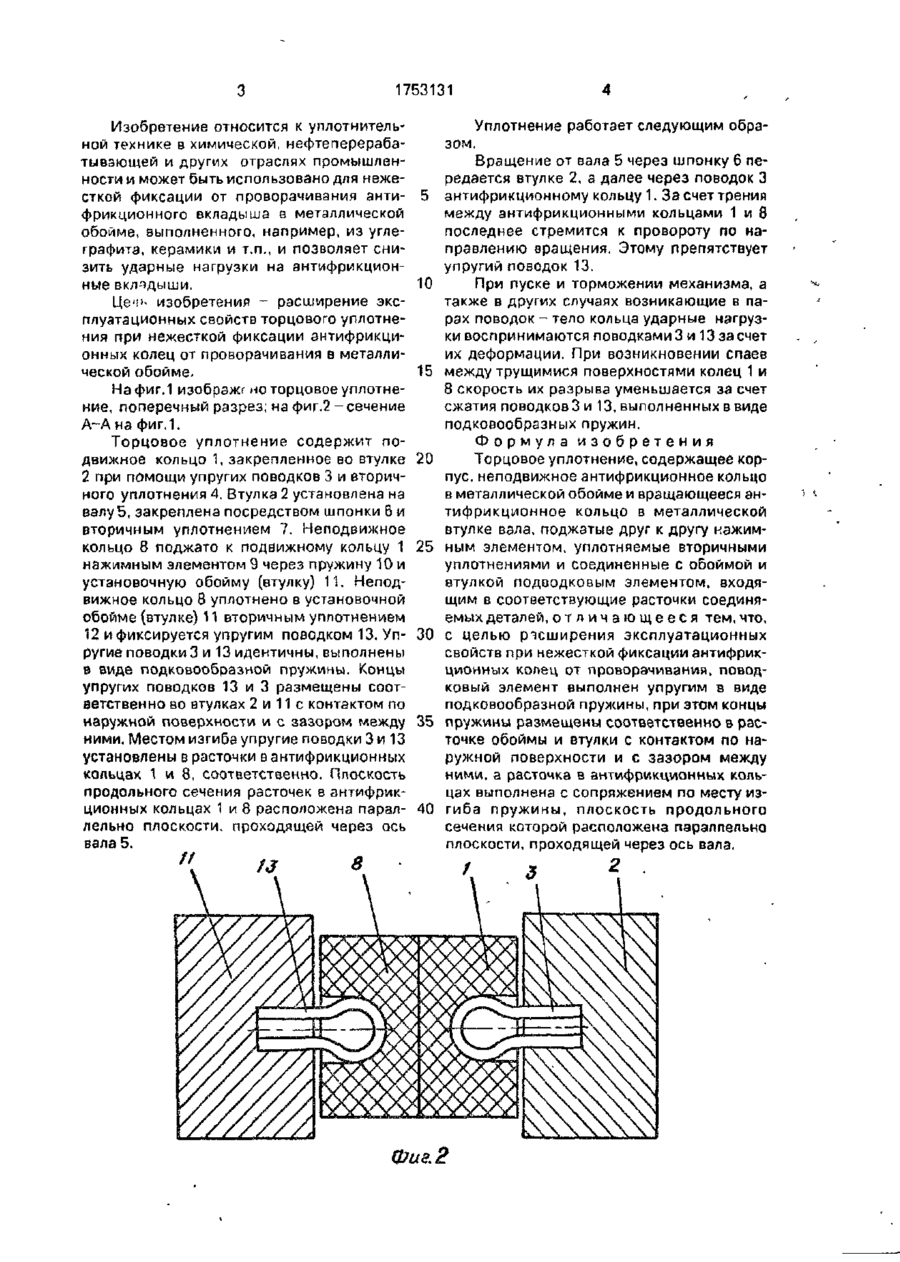

Использование для нежесткой фиксации от проворота антифрикционного вкладыша в металлической обойме Сущность изобретения: неподвижное антифрикционное кольцо 8 в металлической обойме 11 и вращающееся антифрикционное кольцо 1 в металлической втулке 2 на валу 5 поджаты друг к другу нажимным элементом 9 уплотнены вторичными уплотнениями 4 и 12 и соединены с обоймой 11 и втулкои 2 поводковым элементом Элемент входит в расточки соединяемых деталей Поводковый элемент выполнен упругим в виде подковообразной пружины 10 Концы пружины 10 размещены соответственно в расточке обоймы 11 и втулки 2 с контактом по наружной поверхности и с зазором между ними Расточка в кольцах 1 и 8 выполнена с сопряжением по месту изгиба пружины 10 Плоскость продольного сечения пружины 10 расположена параллельно плоскости про ходящей через ось вала 2 ил О) Фиг. / 1753131 Уплотнение работает следующим обраИзобретение относится к уплотнительной технике в химической, нефтеперерабазом. тывзющей и других отраслях промышленВращение от вала 5 через шпонку 6 пености и может быть использовано для нежередается втулке 2, а далее через поводок 3 сткой фиксации от проворачивания анти- 5 антифрикционному кольцу 1. За счет трения фрикционного вкладыша в металлической между антифрикционными кольцами 1 и 8 обойме, выполненного, например, из углепоследнее стремится к провороту по награфитэ, керамики и т.п., и позволяет сниправлению вращения. Этому препятствует зить ударные нагрузки на антифрикционупругий поводок 13. ные вкладыши. 10 При пуске и торможении механизма, а также в других случаях возникающие в паЦеч^ изобретения - расширение эксрах поводок - тело кольца ударные нагрузплуатационных свойств торцового уплотнеки воспринимаются поводками 3 и 13 за счет ния при нежесткой фиксации антифрикциих деформации. При возникновении спаев онных колец от проворачивания в металлической обойме. 15 между трущимися поверхностями колец 1 и 8 скорость их разрыва уменьшается за счет Нафиг.1 изображг но торцовое уплотнесжатия поводков 3 и 13, выполненных в виде ние, поперечный разрез; на фиг.2 - сечение подковообразных пружин. А-А на фиг.1. Формула изобретения Торцовое уплотнение содержит подвижное кольцо 1, закрепленное во втулке 20 Торцовое уплотнение, содержащее кор2 при помощи упругих поводков 3 и вторичпус, неподвижное антифрикционное кольцо ного уплотнения 4. Втулка 2 установлена на в металлической обойме и вращающееся анвалу5, закреплена посредством шпонки 6 и тифрикционное кольцо в металлической вторичным уплотнением 7. Неподвижное втулке вала, поджатые друг к другу нажимкольцо 8 поджато к подвижному кольцу 1 25 ным элементом, уплотняемые вторичными нажимным элементом 9 через пружину 10 и уплотнениями и соединенные с обоймой и установочную обойму (втулку) 11. Неподвтулкой подводковым элементом, входявижное кольцо 8 уплотнено в установочной щим в соответствующие расточки соединяобойме (втулке) 11 вторичным уплотнением емых деталей, о т л и ч а ю щ е е с я тем, что, 12 и фиксируется упругим поводком 13. Уп- 30 с целью р-эсширения эксплуатационных ругие поводки 3 и 13 идентичны, выполнены свойств при нежесткой фиксации антифрикв виде подковообразной пружины. Концы ционных колец от проворачивания, поводупругих поводков 13 и 3 размещены соотковый элемент выполнен упругим в виде ветственно во втулках 2 и 11 с контактом по подковообразной пружины, при этом концы наружной поверхности и с зазором между 35 пружины размещены соответственно в расними. Местом изгиба упругие поводки 3 и 13 точке обоймы и втулки с контактом по наустановлены в расточки в антифрикционных ружной поверхности и с зазором между кольцах 1 и 8, соответственно. Плоскость ними, а расточка в антифрикционных кольпродольного сечения расточек в антифрикцах выполнена с сопряжением по месту изционных кольцах 1 и 8 расположена парал- 40 гиба пружины, плоскость продольного лельно плоскости, проходящей через ось сечения которой расположена параллельно вала 5. плоскости, проходящей через ось вала, Фиг. 2 Редактор СПатрушева Составитель П.Ф Завгородний :_ Техред М.Моргентал Корректор Н.Король Заказ 2752 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская нэб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
