Тепловідбитковий екран

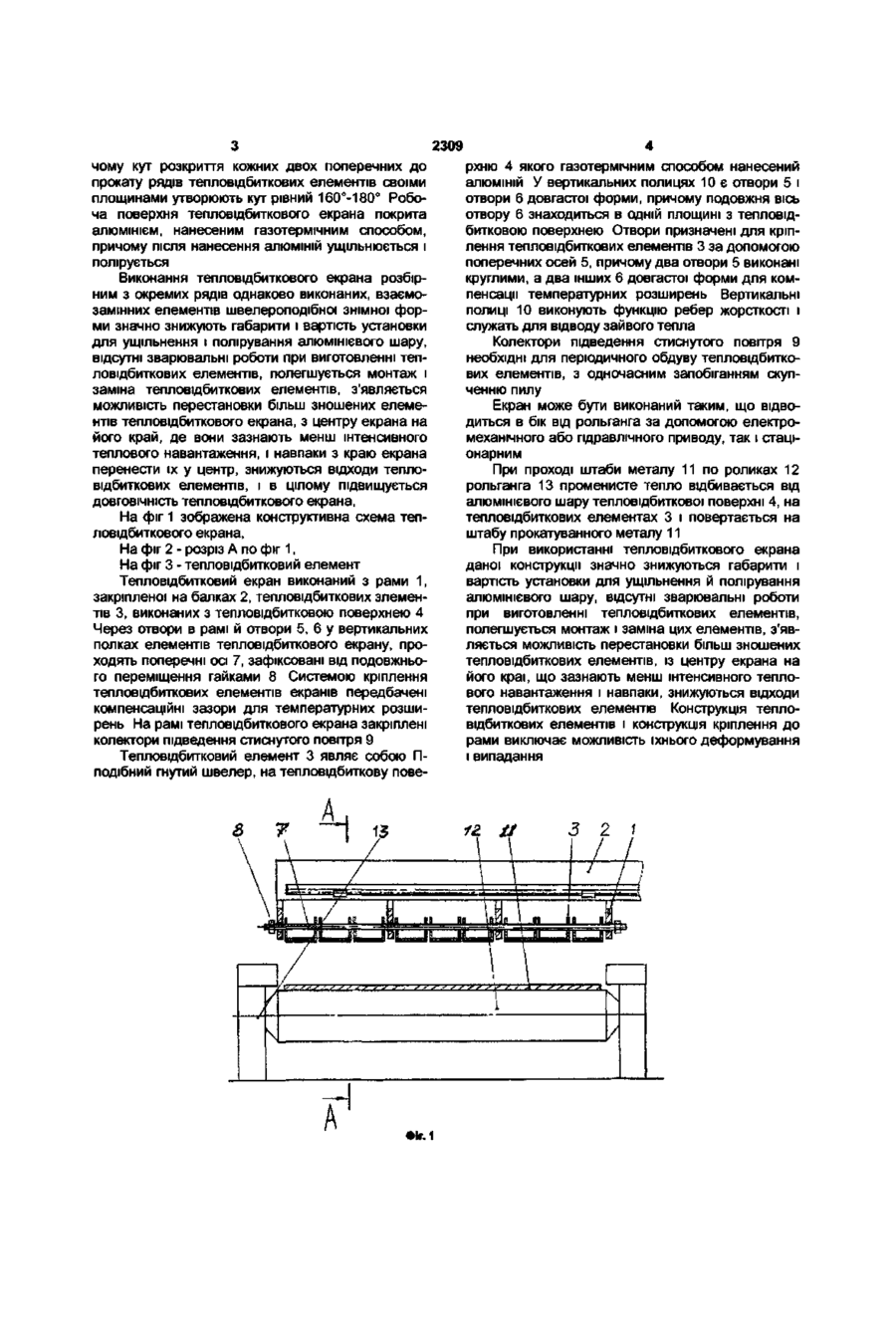

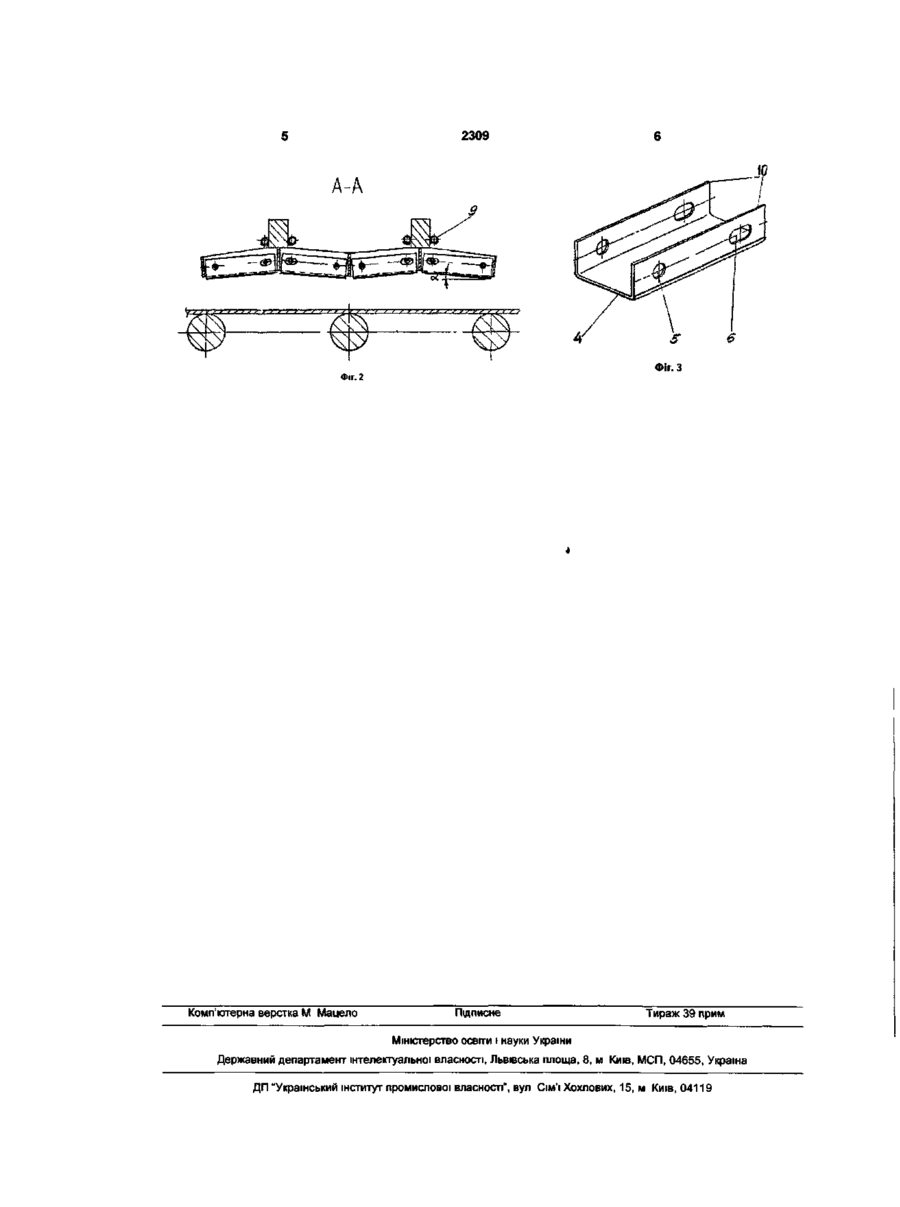

1 Тепловідбитковий екран, наприклад рольганга широкоштабного тонколистового прокатного стана, що включає раму, рефлектор-відбивач з алюмінієвим покриттям, який відрізняється тим, що рефлектор-відбивач виконаний розбірним, не менше чим з одного ряду секцій екрана, з окремих тепловідбиткових елементів, наприклад П-подібної форми, закріплених на ребрах рами за допомогою поперечних осей, що проходять через наскрізні отвори у вертикальних полицях тепловідбиткових елементів, причому два отвори виконані довгастої форми з віссю, розташованою в одній площині з тепловідбитковою поверхнею 2 Тепловідбитковий екран за п 1, який відрізняється тим, що П-подібні елементи виконані, наприклад із швелера 3 Тепловідбитковий екран за пп 1, 2, який відрізняється тим, що всі тепловідбиткові елементи виконані взаємозамінними, з попарно ідентичними отворами 4 Тепловідбитковий екран за пп 1, 2, 3, який відрізняється тим, що тепловідбиткові елементи екрана установлені так, що кожний ряд тепловідбиткових елементів установлений під кутом від 0° до 10° до площини прокату, причому кут розкриття кожних двох поперечних до прокату рядів тепловідбиткових елементів своїми площинами утворюють кут рівний 160°-180° Корисна модель належить до галузі чорної металурги, а саме до прокатного виробництва, до конструкцій екранів рольгангів, що відбивають тепло, широкоштабного тонколистового прокатного стана Відомий тепловідбитковий екран, виконаний у вигляді рами, у яку вставляються тепловідбиткові рефлектори, що являють собою тонкий увігнутий лист низьковуглецевої сталі, на робочу поверхню якого газотермічним методом нанесений алюміній, що потім ущільнюють і полірують На зворотному боці рефлектора є ряд ребер жорсткості, що одночасно відіграють роль елементів, які відводять зайве тепло Зворотний бік періодично обдувається стиснутим повітрям для запобігання скупченню пилу Екран може виконуватися як стаціонарним, так і таким, що може відводитися в бік від рольганга за допомогою гідравлічного або електромеханічного приводу Недоліками відомого пристрою є те що тепловідбиткові рефлектори виконані суцільними і нетехнолопчними у виробництві, у результаті чого при заміні прогорілого рефлектора його значна працездатна площа йде у відходи Завдання, яке стоїть перед автором, полягає в розробці такої конструкції тепловідбиткового екрана, що дозволить знизити витрати тепловідбиткових матеріалів, зробити конструкцію технологічною для заміни прогорілих тепловідбиткових елементів екранів і таким чином підвищити загальну ДОВГОВІЧНІСТЬ тепловідбиткового екрана Поставлене завдання вирішується тим, що тепловідбитковий екран, виконаний у вигляді рами і розбірного рефлектора-відбивача, а рефлекторвідбивач виконаний, не менше чим з одного ряду секцій екрана, з окремих елементів тепловідбиткового екрана, виконаних, наприклад, П-подібними, закріплених на ребрах рами за допомогою поперечних осей, що проходять через наскрізні отвори у вертикальних полицях тепловідбиткових елементів, причому один з отворів довгастої форми з осю, розташованою в одній площині з тепловідбитковою поверхнею тепловідбитковий екран, може бути виконаний з П-подібних елементів, наприклад із швелера Усі елементи теплобщбиткового екрана, виконані взаємозамінними, із попарно ідентичними отворами Елементи тепловідбиткового екрана розміщені так, що кожний їх ряд, розміщено під кутом від 0° до 10° до площини прокатуваного матеріалу, при О) о со 2309 чому кут розкриття кожних двох поперечних до прокату рядів тепловідбиткових елементів своїми площинами утворюють кут рівний 160°-180° Робоча поверхня тепловідбиткового екрана покрита алюмінієм, нанесеним газотермічним способом, причому після нанесення алюміній ущільнюється і полірується Виконання тепловідбиткового екрана розбірним з окремих рядів однаково виконаних, взаємозамінних елементів швелероподібної знімної форми значно знижують габарити і вартість установки для ущільнення і полірування алюмінієвого шару, відсутні зварювальні роботи при виготовленні тепловідбиткових елементів, полегшується монтаж і заміна тепловідбиткових елементів, з'являється можливість перестановки більш зношених елементів тепловідбиткового екрана, з центру екрана на його край, де вони зазнають менш інтенсивного теплового навантаження, і навпаки з краю екрана перенести їх у центр, знижуються відходи тепловідбиткових елементів, і в цілому підвищується ДОВГОВІЧНІСТЬ тепловідбиткового екрана, На фіг 1 зображена конструктивна схема тепловідбиткового екрана, На фіг 2 - розріз А по фіг 1, На фіг 3 - тепловідбитковий елемент Тепловідбитковий екран виконаний з рами 1, закріпленої на балках 2, тепловідбиткових злементів 3, виконаних з тепловідбитковою поверхнею 4 Через отвори в рамі й отвори 5, 6 у вертикальних полках елементів тепловідбиткового екрану, проходять поперечні осі 7, зафіксовані від подовжнього переміщення гайками 8 Системою кріплення тепловідбиткових елементів екранів передбачені компенсаційні зазори для температурних розширень На рамі тепловідбиткового екрана закріплені колектори підведення стиснутого повітря 9 Тепловідбитковий елемент 3 являє собою Пподібний гнутий швелер, на тепловідбиткову пове рхню 4 якого газотермічним способом нанесений алюміній У вертикальних полицях 10 є отвори 5 і отвори 6 довгастої форми, причому подовжня вісь отвору 6 знаходиться в одній площині з тепловідбитковою поверхнею Отвори призначені для кріплення тепловідбиткових елементів 3 за допомогою поперечних осей 5, причому два отвори 5 виконані круглими, а два інших 6 довгастої форми для компенсації температурних розширень Вертикальні полиці 10 виконують функцію ребер жорсткості і служать для відводу зайвого тепла Колектори підведення стиснутого повітря 9 необхідні для періодичного обдуву тепловідбиткових елементів, з одночасним запобіганням скупченню пилу Екран може бути виконаний таким, що відводиться в бік від рольганга за допомогою електромеханічного або гідравлічного приводу, так і стаціонарним При проході штаби металу 11 по роликах 12 рольганга 13 променисте тепло відбивається від алюмінієвого шару тепловідбиткової поверхні 4, на тепловідбиткових елементах 3 і повертається на штабу прокатуванного металу 11 При використанні тепловідбиткового екрана даної конструкції значно знижуються габарити і вартість установки для ущільнення й полірування алюмінієвого шару, відсутні зварювальні роботи при виготовленні тепловідбиткових елементів, полегшується монтаж і заміна цих елементів, з'являється можливість перестановки більш зношених тепловідбиткових елементів, із центру екрана на його краї, що зазнають менш інтенсивного теплового навантаження і навпаки, знижуються відходи тепловідбиткових елементів Конструкція тепловідбиткових елементів і конструкція кріплення до рами виключає можливість їхнього деформування і випадання З Фіг. 1 2 ? 2309 A-A Фіг. 2 Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
