Спосіб стикового зварювання тиском

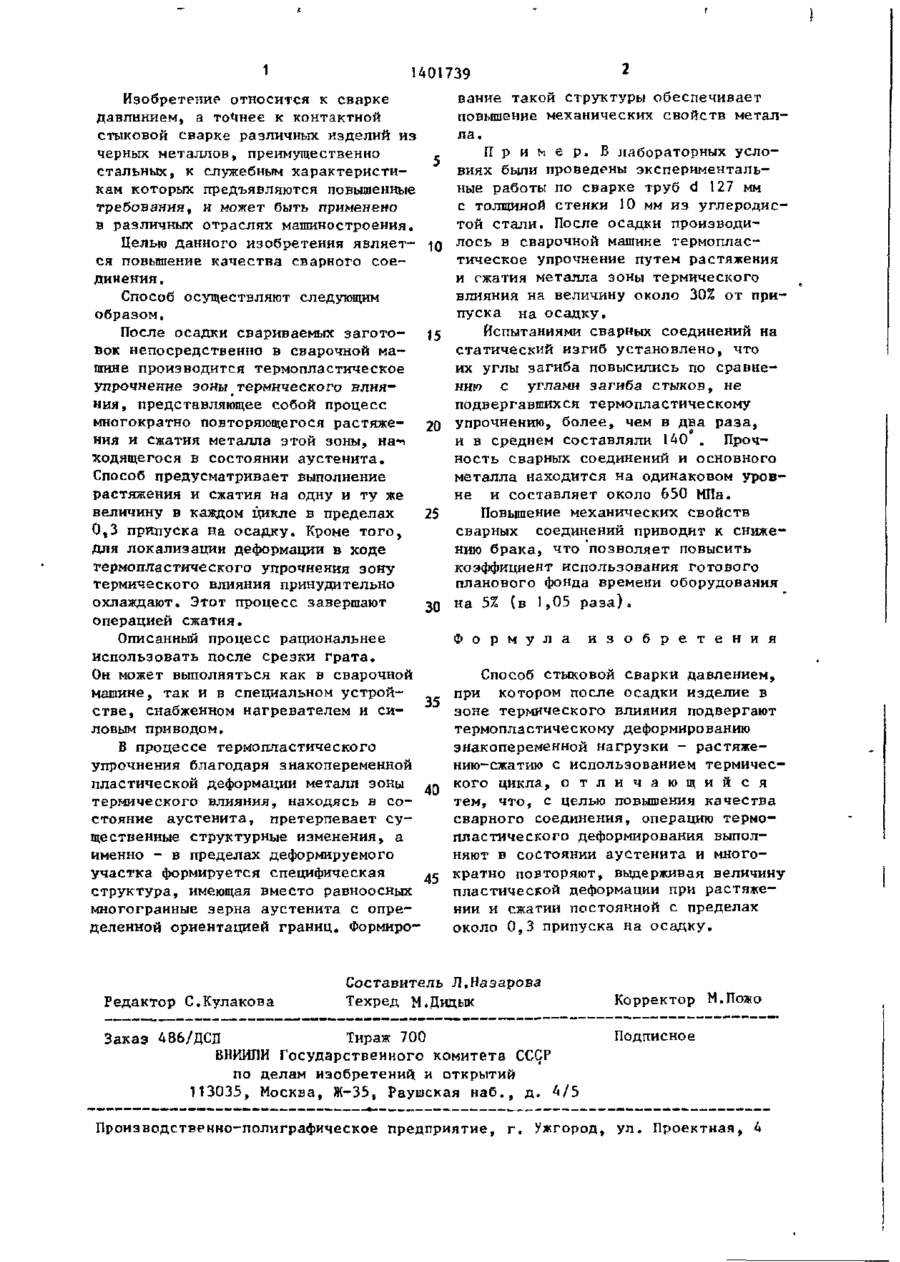

Изобретение относится к сварке давлением и может применяться при контактной стыковой сварке различных изделий из черных металлов, преимущественно стальных, к служебным характеристикам которых предъявляются повышенные требования. Цель изобретения - повышение качества сварных соединений. Для достижения цели после осадки производят термопластическое упрочнение соединений путем многократного чередующегося растяжения и сжатия металла в зоне термического влияния, находящегося в состоянии аустенита на одну и ту же величину, в каждом цикле равную 0,3 припуска на осадку. Благодаря этому металл зоны термического влияния, находясь в состоянии аустенита, претерпевает структурные изменения - формируются многогранные зерна аустенита с определенной ориентацией границ, что повышает механические свойства. о 05 со 21-88 1 1401739 Изобретение относится к сварке давлннием, а точнее к контактной стыковой сварке различных изделий из черных металлов, преимущественно стальных, к служебным характеристикам которых предъявляются повышенные требования, и может быть применено в различных отраслях машиностроения. Целью данного изобретения является повышение качества сварного соединения. Способ осуществляют следующим образом. После осадки свариваемых заготовок непосредственно в сварочной машине производится термопластическое упрочнение зоны термического влияния, представляющее собой процесс многократно повторяющегося растяжения и сжатия металла этой зоны, на^ ходящегося в состоянии аустенита. Способ предусматривает выполнение растяжения и сжатия на одну и ту же величину в каждом цикле в пределах 0,3 припуска на осадку. Кроме того, для локализации деформации в ходе термопластического упрочнения зону термического влияния принудительно охлаждают. Этот процесс завершают операцией сжатия. 10 15 20 25 30 Описанный процесс рациональнее использовать после срезки грата. Он может выполняться как в сварочной машине, так и в специальном устройстве, снабженном нагревателем и си- 35 ловым приводом, Б процессе термопластического упрочнения благодаря знакопеременной пластической деформации металл зоны 40 термического влияния, находясь в состояние аустенита, претерпевает существенные структурные изменения, а именно - в пределах деформируемого участка формируется специфическая 45 структура, имеющая вместо равноосных многогранные зерна аустенита с определенной ориентацией границ. Формиро Редактор С.Кулакова вание такой структуры обеспечивает повышение механических свойств металла. П р и м е р . В лабораторных условиях были проведены экспериментальные работы по сварке труб d 127 мм с толщиной стенки 10 мм из углеродистой стали. После осадки производилось в сварочной машине термопластическое упрочнение путем растяжения и сжатия металла зоны термического влияния на величину около 30% от припуска на осадку. Испытаниями сварных соединений на статический изгиб установлено, что их углы загиба повысились по сравнении с углами загиба стыков, не подвергавшихся термопластическому упрочнению, более, чем в два раза, и в среднем составляли 1 АО . Прочность сварных соединений и основного металла находится на одинаковом уровне и составляет около 650 МПа. Повышение механических свойств сварных соединений приводит к снижению брака, что позволяет повысить коэффициент использования готового планового фонда времени оборудования на 5% (в 1,05 раза). Ф о р м у л а и з о б р е т е н и я Способ стыковой сварки давлением, при котором после осадки изделие в зоне термического влияния подвергают термопластическому деформированию знакопеременной нагрузки - растяжению-сжатию с использованием термического цикла, о т л и ч а ю щ и й с я тем, что, с целью повышения качества сварного соединения, операцию термопластического деформирования выполняют в состоянии аустенита и многократно повторяют, выдерживая величину пластической деформации при растяжении и сжатии постоянной с пределах около 0,3 припуска на осадку. Составитель Л.Назарова Техред М.Дидык Заказ 486/ДСП Тираж 700 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. Корректор М.Пожо Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
