Формний цилінд для гравюрних стереотипів рольних друкарських машин
Формула / Реферат

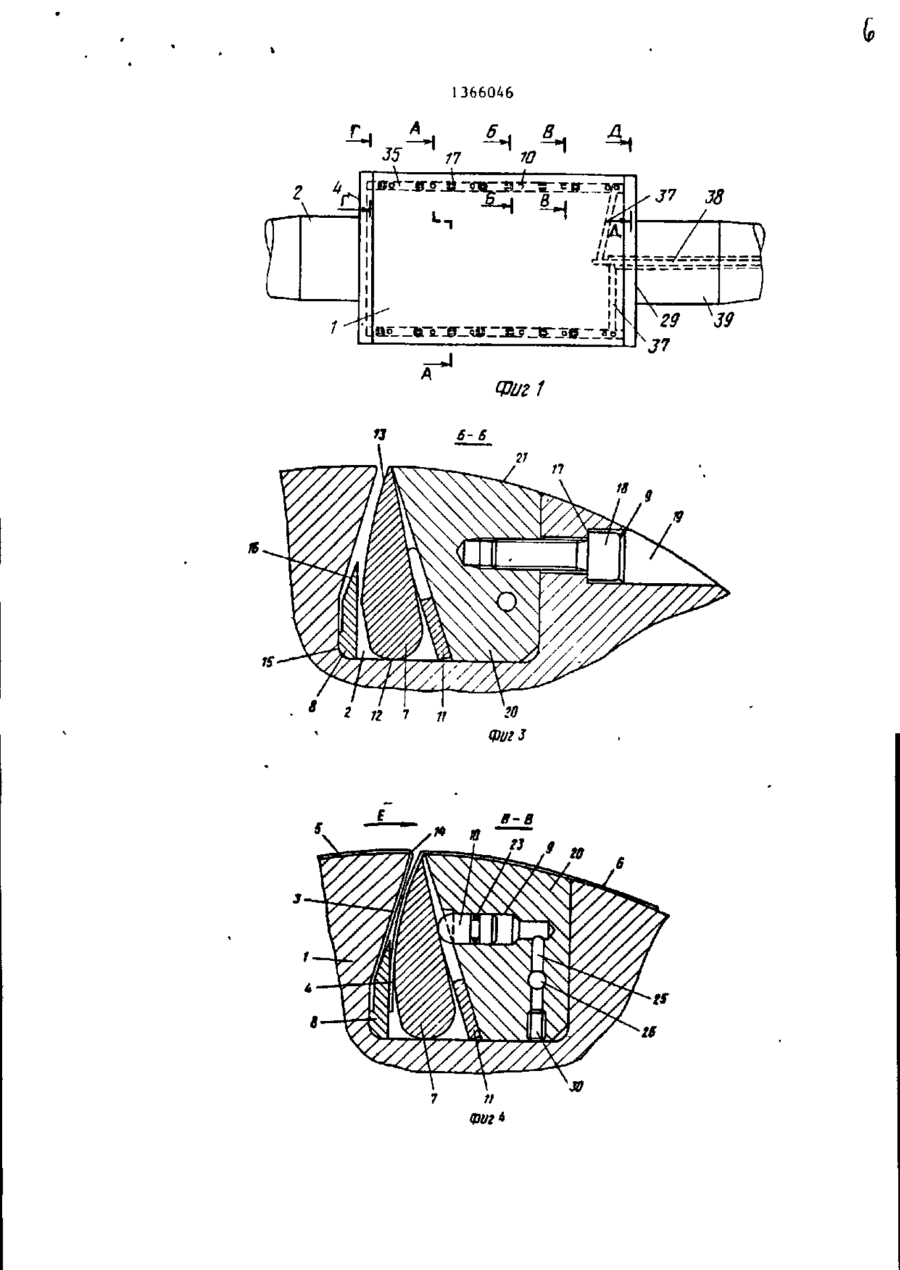

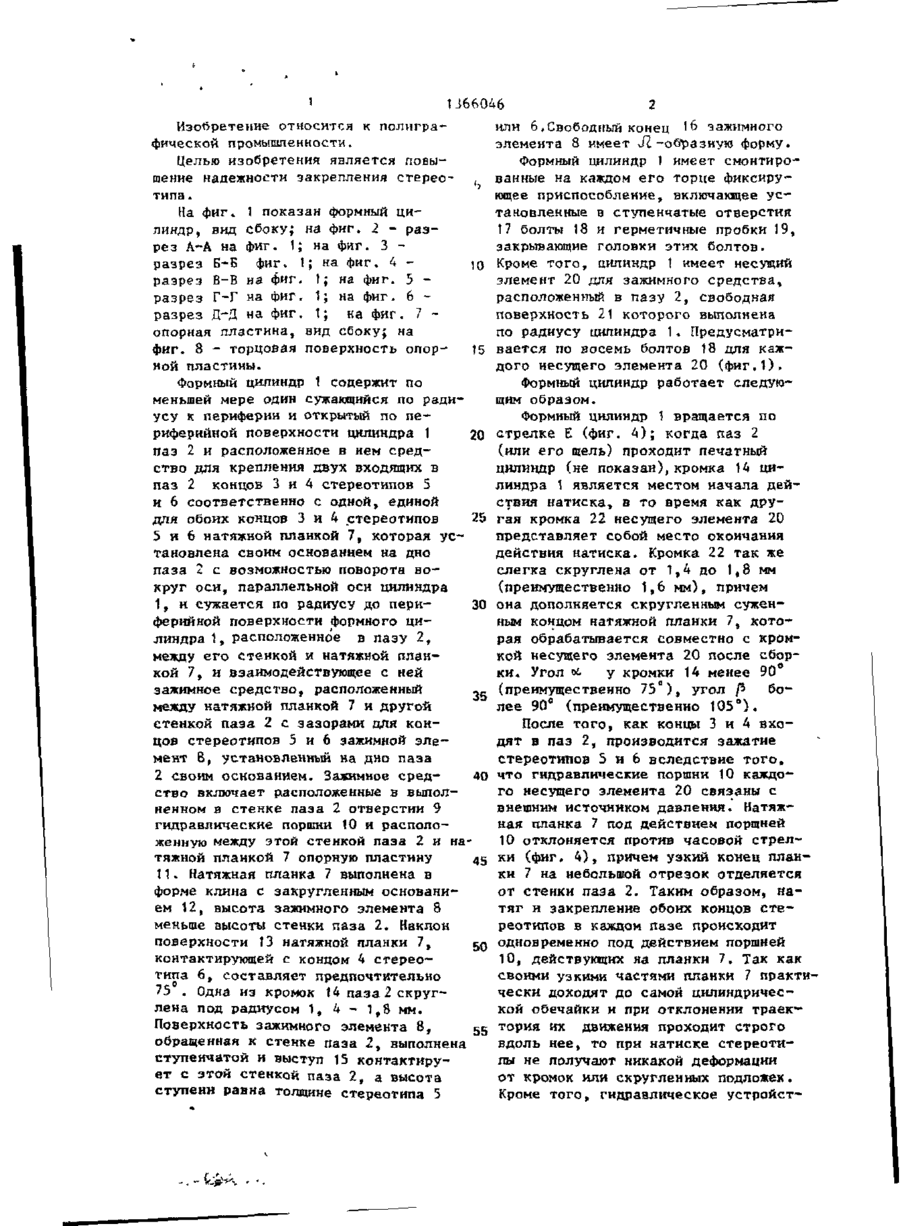

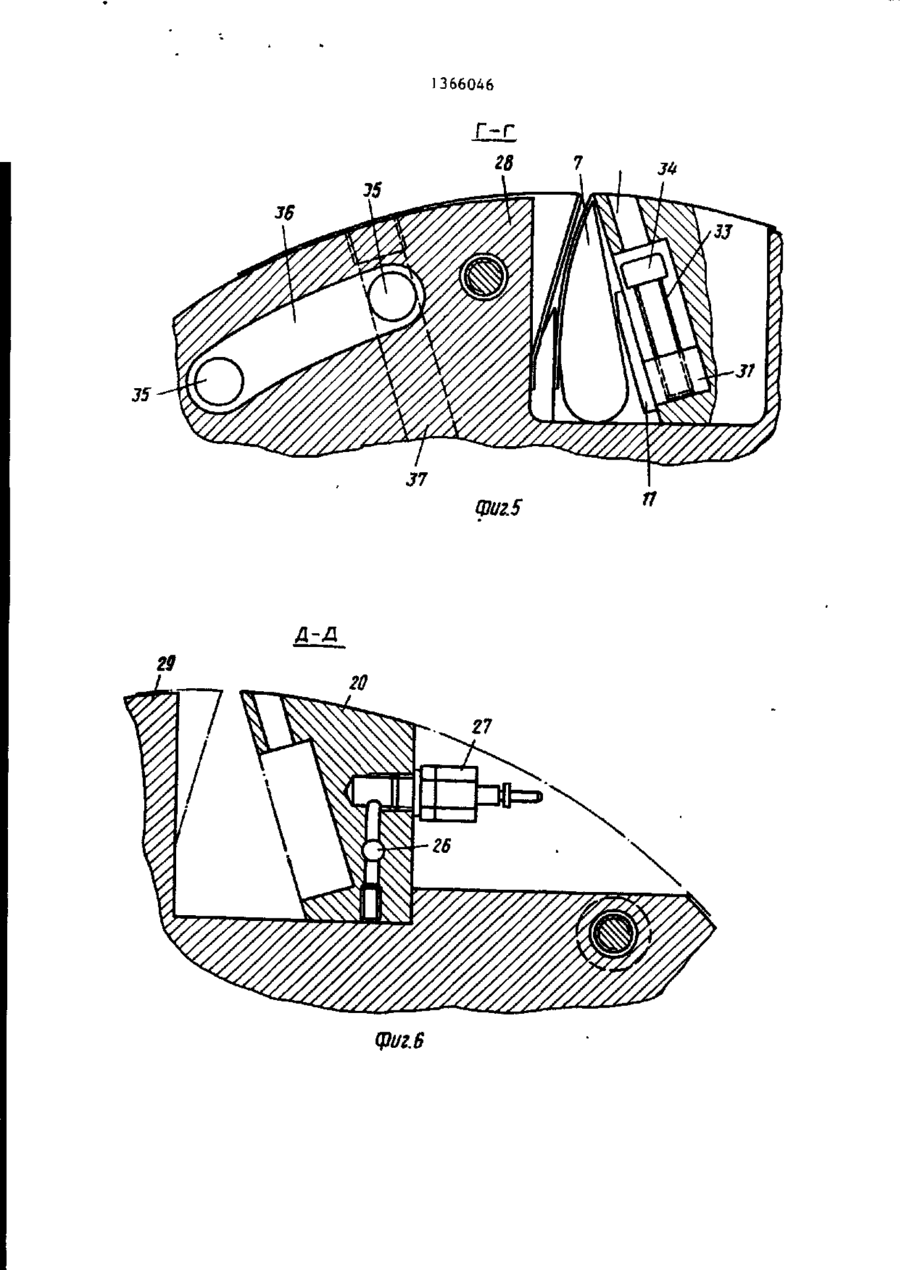

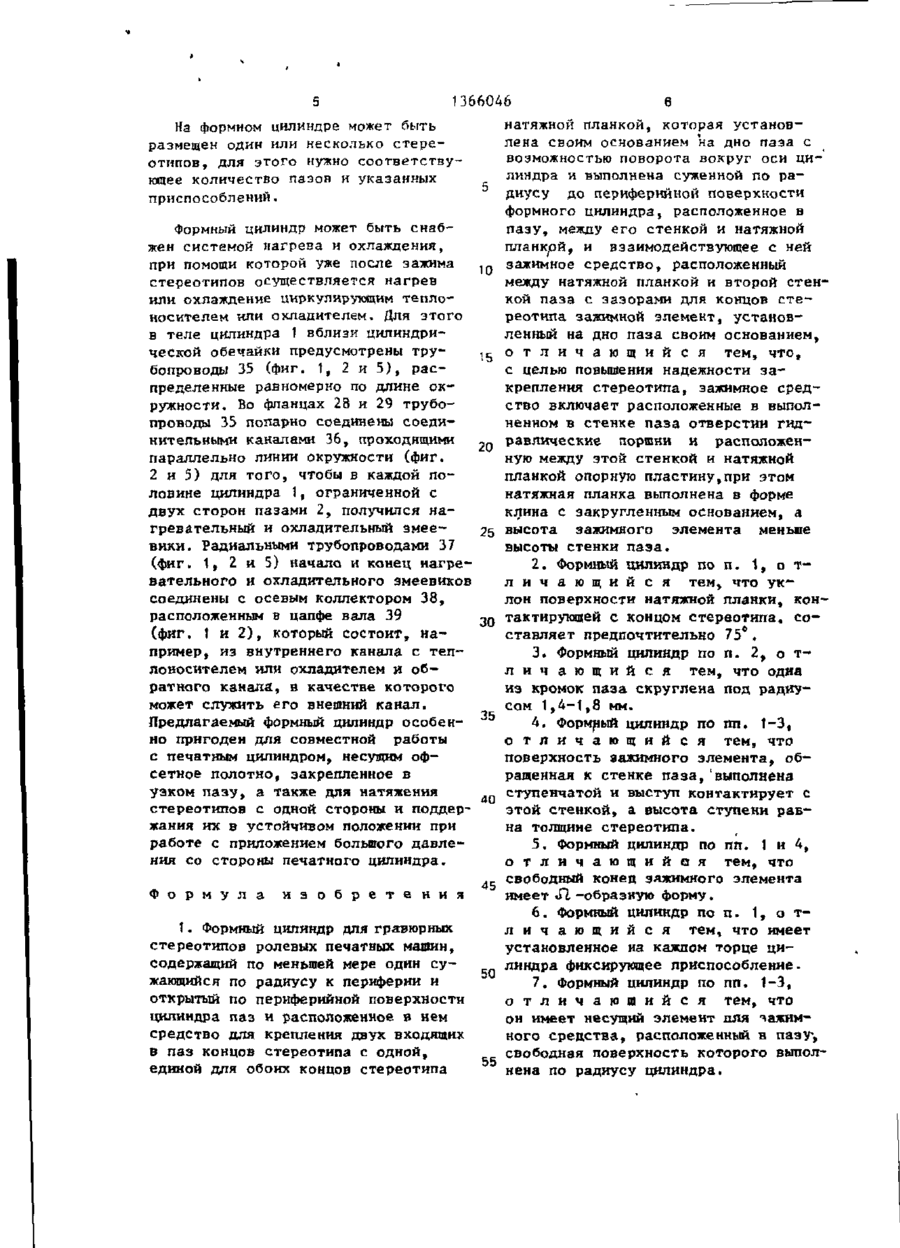

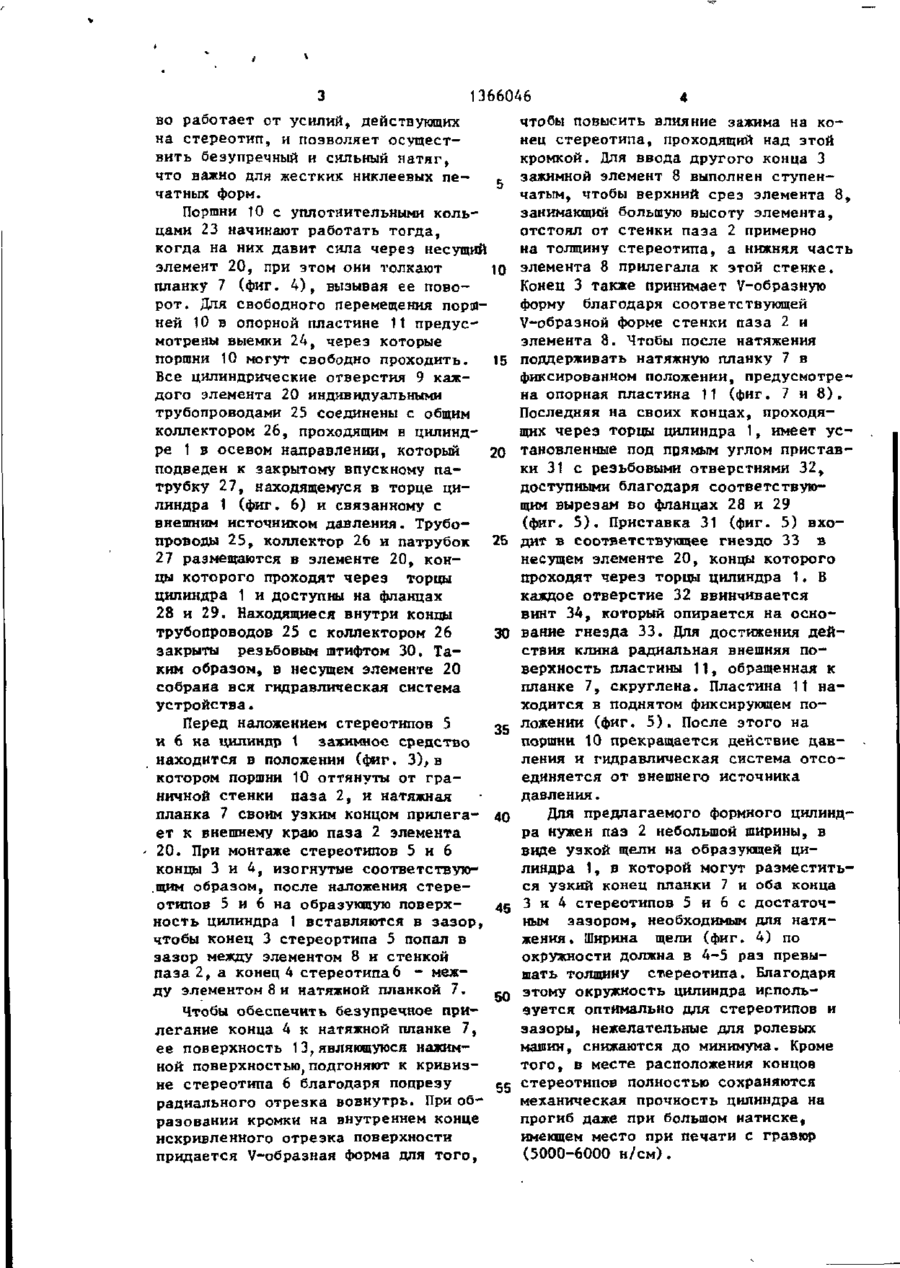

1. Формный цилиндр для гравюрных стереотипов ролевых печатных машин, содержащий по меньшей мере один сужающийся по радиусу к периферии и открытый по периферийной поверхности цилиндра паз и расположенное в нем средство для крепления двух входящих в паз концов стереотипа с одной, единой для обоих концов стереотипа натяжной планкой, которая установлена своим основанием на дно паза с возможностью поворота вокруг оси цилиндра и выполнена суженной по радиусу до периферийной поверхности формного цилиндра, расположенное в пазу, между его стенкой и натяжной планкой, и взаимодействующее с ней зажимное средство, расположенный между натяжной планкой и второй стенкой паза с зазорами для концов стереотипа зажимной элемент, установленный на дно паза своим основанием, отличающийся тем, что, с целью повышения надежности закрепления стереотипа, зажимное средство включает расположенные в выполненном в стенке паза отверстии гидравлические поршни и расположенную между этой стенкой и натяжной планкой опорную пластину, при этом натяжная планка выполнена в форме клина с закругленным основанием, а высота зажимного элемента меньше высоты стенки паза.
2. Формный цилиндр по п. 1, отличающийся тем, что уклон поверхности натяжной планки, контактирующей с концом стереотипа, составляет предпочтительно 75°.
3. Формный цилиндр по п. 2, отличающийся тем, что одна из кромок паза скруглена под радиусом 1,4—1,8 мм.
4. Формный цилиндр по пп. 1-3, отличающийся тем, что поверхность зажимного элемента, обращенная к стенке паза, выполнена ступенчатой и выступ контактирует с этой стенкой, а высота ступени равна толщине стереотипа.
5. Формный цилиндр по пп. 1, 4, отличающийся тем, что свободный конец зажимного элемента
имеет ∩ - образную форму.

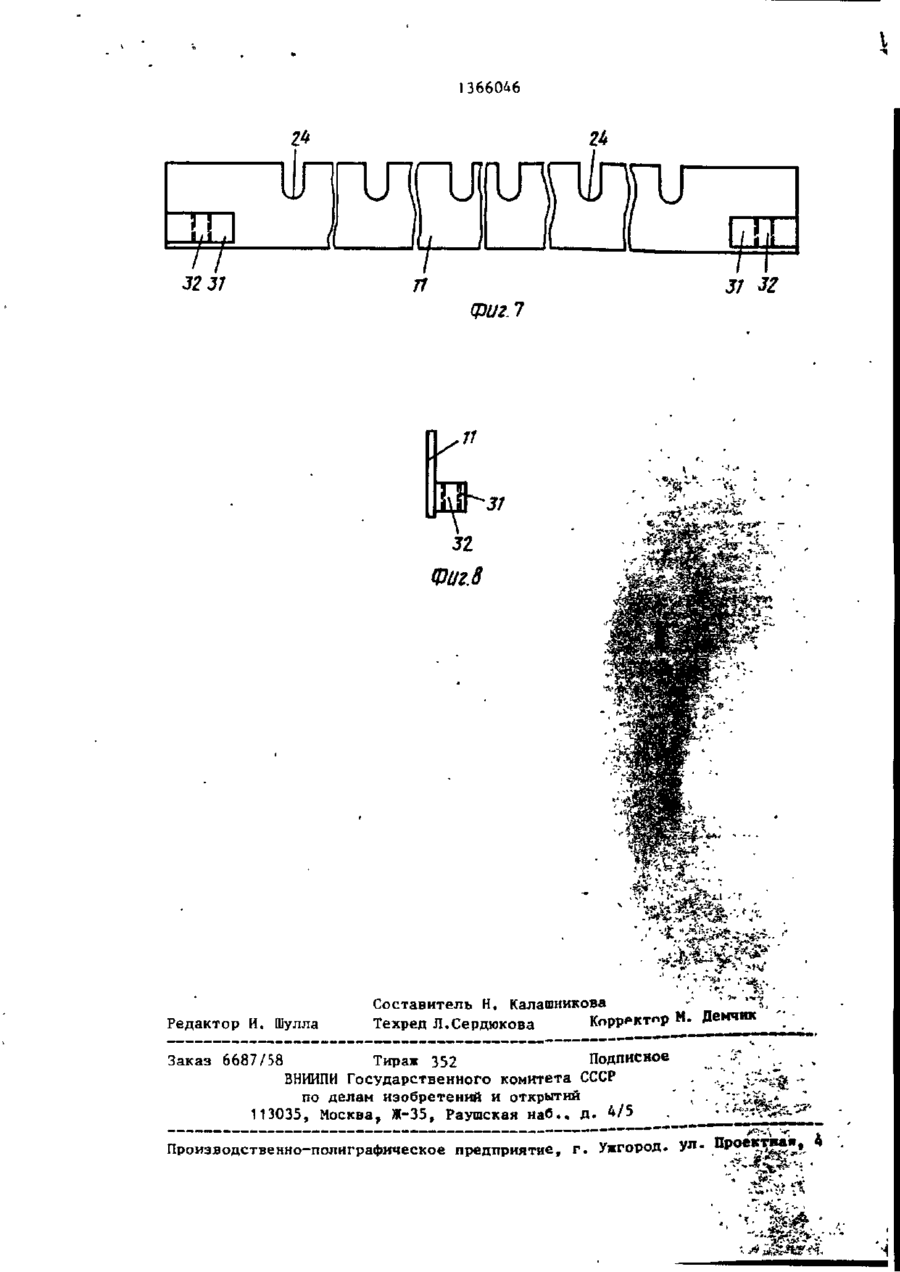

6. Формный цилиндр по п. 1, отличающийся тем, что имеет установленное на каждом торце цилиндра фиксирующее приспособление.
7. Формный цилиндр по пп. 1—3, отличающийся тем, что он имеет несущий элемент для зажимного средства, расположенный в пазу, свободная поверхность которого выполнена по радиусу цилиндра.
Текст
hereby certify that this is,.,£ „trueлcopy of the original patent. Lsinki
ДивитисяДодаткова інформація
Назва патенту англійськоюMaster cylinder for print pattern of roll printing presses
Автори англійськоюAlbrecht Josef Germann, Harmut Karl Zauer
Назва патенту російськоюФормный цилиндр для гравюрных стереотипов ролевых печатных машин
Автори російськоюАльбрехт Йозеф Германн, Хармут Карл Зауэр
МПК / Мітки
МПК: B41F 27/12
Мітки: формний, цилінд, рольних, друкарських, стереотипів, гравюрних, машин
