Водогрійний котел

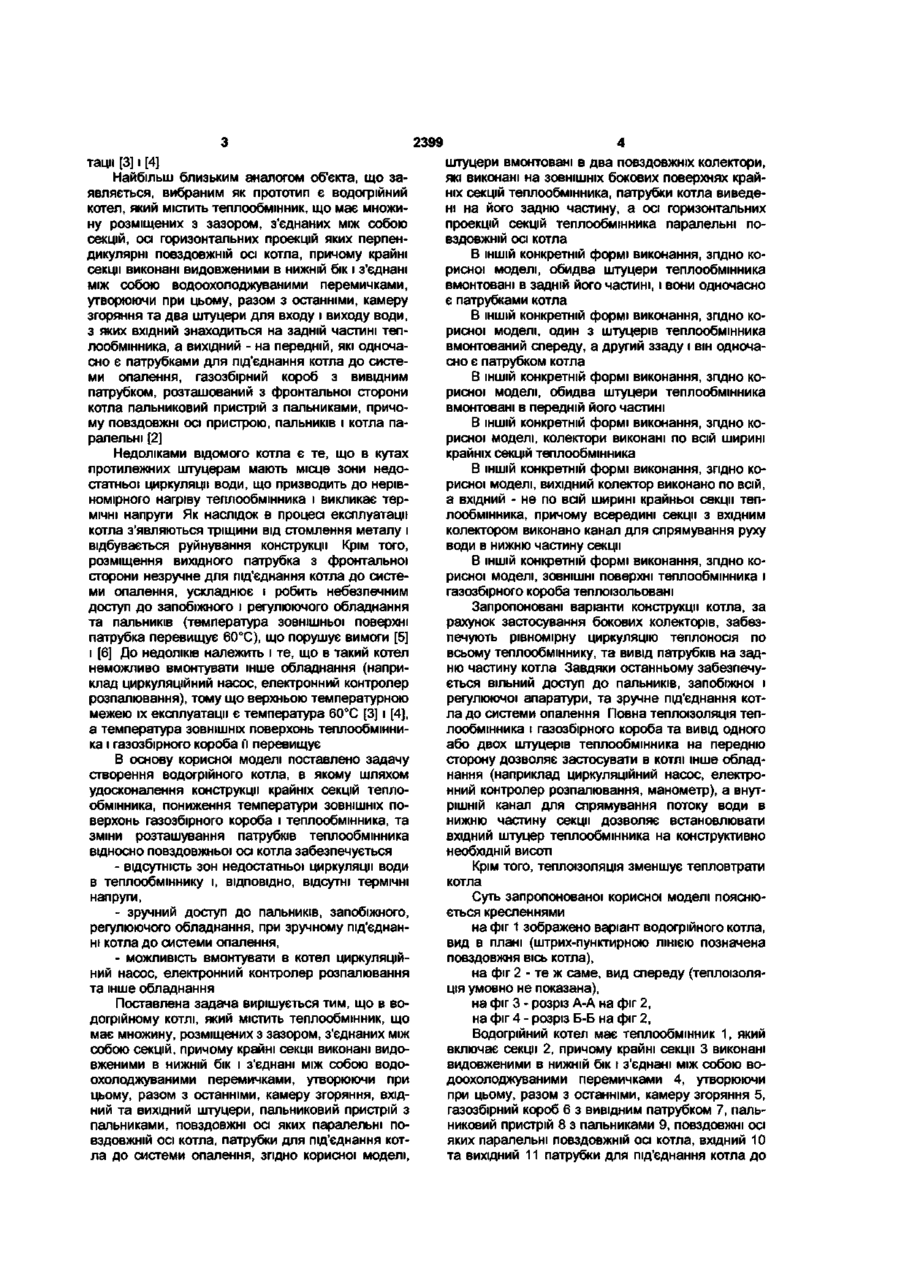

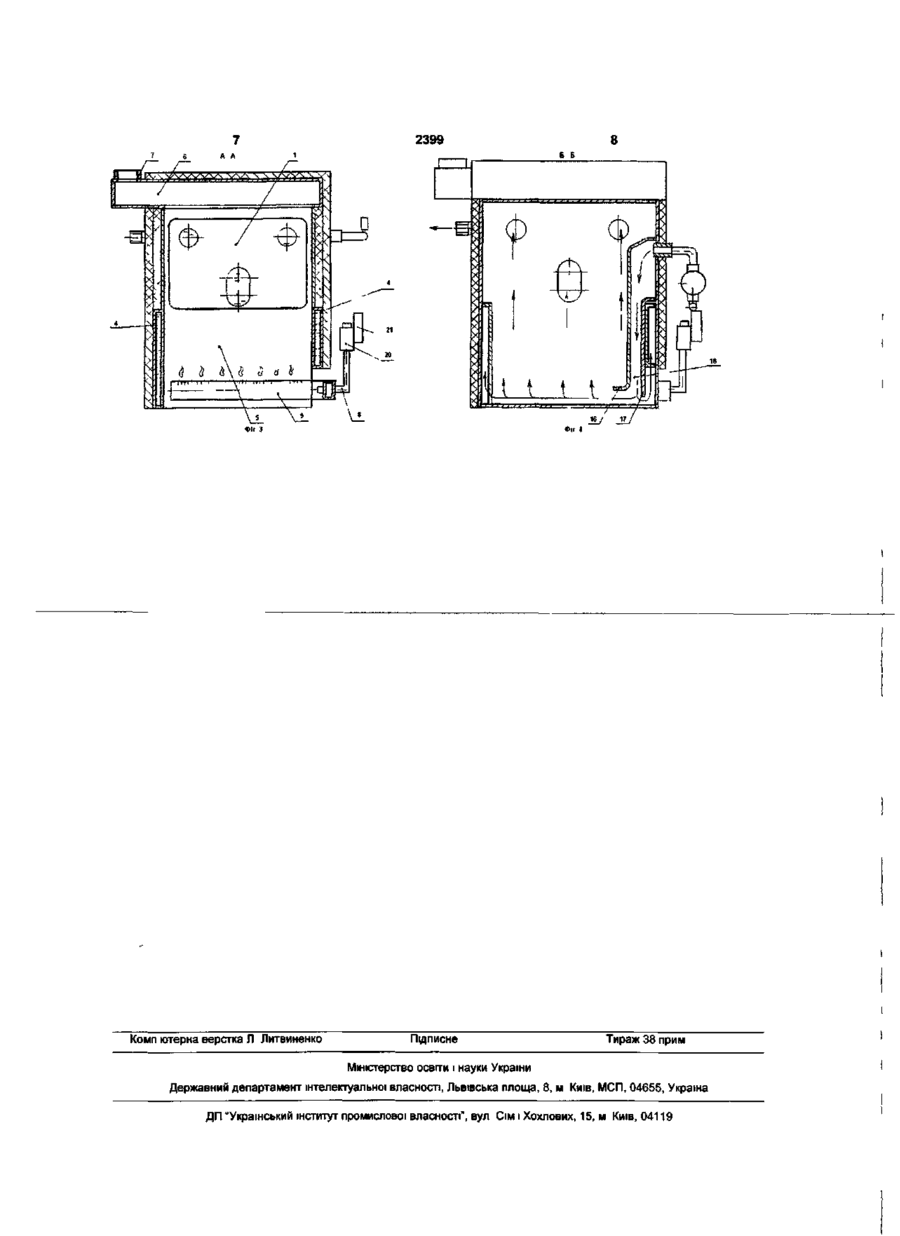

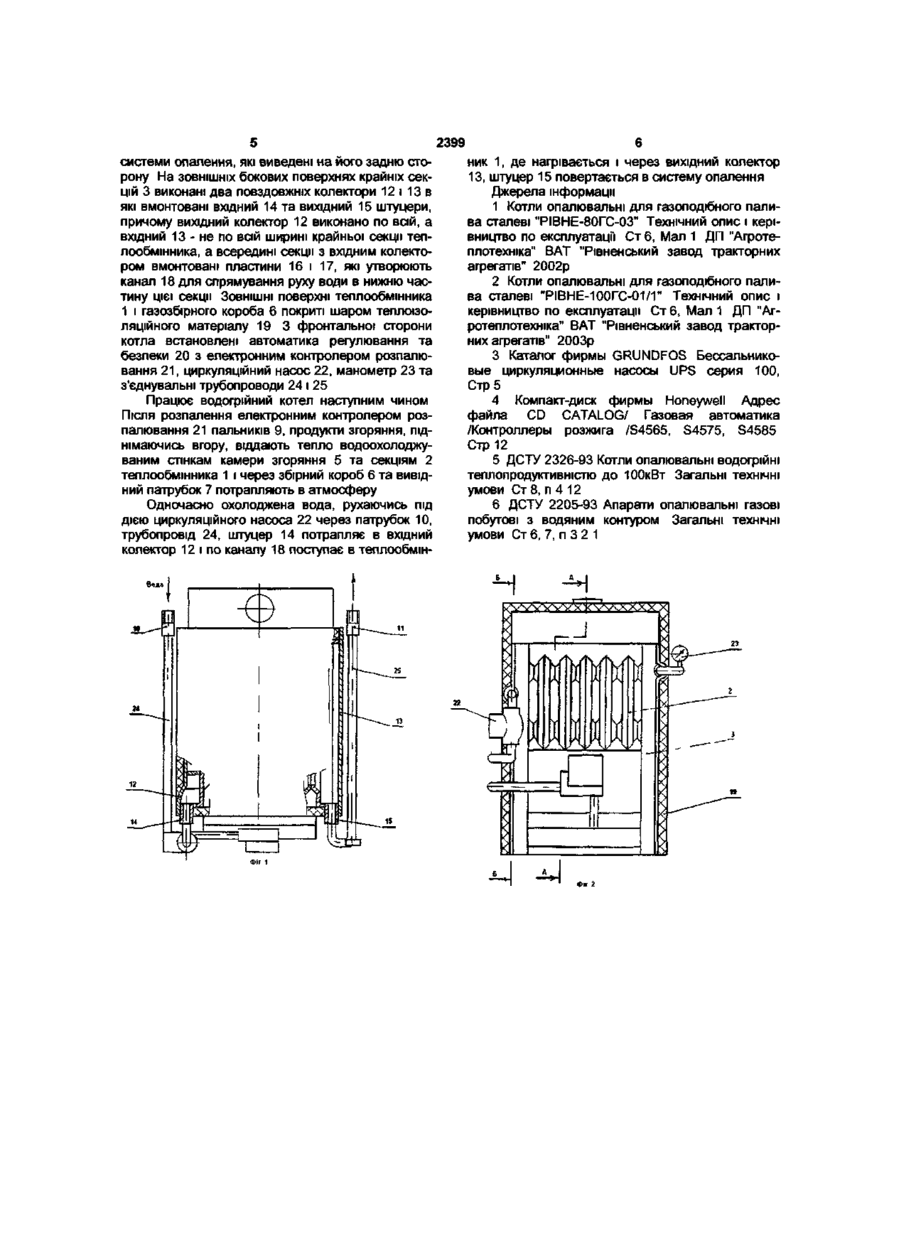

1 Водогрійний котел, який містить теплообмінник, що має множину розміщених з зазором, з'єднаних між собою секцій, причому крайні секції виконані видовженими в нижній бік і з'єднані між собою водоохолоджуваними перемичками, утворюючи при цьому, разом з останніми, камеру згоряння та вхідний і вихідний штуцери, пальниковий пристрій з пальниками, повздовжні осі яких паралельні повздовжній осі котла, патрубки для під'єднання котла до системи опалення, газозбірний короб з вивідним патрубком, який відрізняється тим, що штуцери вмонтовані в два повздовжні колектори, які виконані на ЗОВНІШНІХ бокових поверхнях крайніх секцій теплообмінника, патрубки котла виведені на його задню сторону, а осі горизонтальних проекцій секцій теплообмінника паралельні повздовжній осі котла 2 Водогрійний котел за п 1, який відрізняється тим, що обидва штуцери теплообмінника вмонтовані в задній його частині, і вони одночасно є патрубками котла 3 Водогрійний котел за п 1, який відрізняється тим, що один з штуцерів теплообмінника вмонтований спереду, а другий - ззаду, і він одночасно є патрубком котла 4 Водогрійний котел за п 1, який відрізняється тим, що обидва штуцери теплообмінника вмонтовані в передній його частині 5 Водогрійний котел за одним з пп 1-4, який відрізняється тим, що колектори виконані по всій ширині крайніх секцій теплообмінника 6 Водогрійний котел за одним з пп 2, 3, який відрізняється тим, що вихідний колектор виконано по всій, а вхідний - не по всій ширині крайньої секції теплообмінника, причому всередині секції з вхідним колектором виконано канал для спрямування потоку води в нижню частину секції 7 Водогрійний котел за одним з пп 1, 6, який відрізняється тим, що ЗОВНІШНІ поверхні теплообмінника і газозбірного короба теплоізольовані О О) Корисна модель належить до опалювальної техніки, а саме до побутових водогрійних котлів і може бути використана для опалювання приміщень, обладнаних системою водяного опалення Відомий водогрійний котел, який містить теплообмінник, що має множину розміщених з зазором, з'єднаних між собою секцій, осі горизонтальних проекцій яких перпендикулярні повздовжній осі котла, причому крайні секції виконані видовженими в нижній бік і з'єднані між собою водоохолоджуваними перемичками, утворюючи при цьому, разом з останніми, камеру згоряння, два розташовані на задній частині теплообмінника штуцери для входу і виходу води, які одночасно є патрубками для під'єднання котла до системи опалення, газозбірний короб з вивідним патрубком, розташований з фронтальної сторони котла пальниковий пристрій з пальниками, причому повздовжні осі пристрою, пальників і котла паралельні [1] У відомому котлі, при зручному розташуванні патрубків для під'єднання його до системи опалення, недоліком є те, що теплообмінник не повнопроточний, тому що обидва штуцери розташовані на одній його стороні, внаслідок чого в ньому недостатня циркуляція води і можливе її закипання в передній його частині Це призводить до нерівномірного нагріву теплообмінника і викликає термічні напруги Як наслідок, в процесі експлуатації котла в зварних швах з'являються тріщини від стомлення металу і відбувається руйнування конструкції Крім того, в такий котел неможливо вмонтувати інше обладнання (наприклад циркуляційний насос, електронний контролер розпалювання), тому що температура ЗОВНІШНІХ поверхонь теплообмінника і газозбірного короба перевищує 60°С, що є верхньою температурною межею їх експлуа со CM 2399 таці і [3] і [4] штуцери вмонтовані в два повздовжніх колектори, Найбільш близьким аналогом об'єкта, що заякі виконані на ЗОВНІШНІХ бокових поверхнях крайявляється, вибраним як прототип є водогрійний ніх секцій теплообмінника, патрубки котла виведекотел, який містить теплообмінник, що має множині на його задню частину, а осі горизонтальних ну розміщених з зазором, з'єднаних між собою проекцій секцій теплообмінника паралельні посекцій, осі горизонтальних проекцій яких перпенвздовжній осі котла дикулярні повздовжній осі котла, причому крайні В ІНШІЙ конкретній формі виконання, згідно косекції виконані видовженими в нижній бік і з'єднані рисної моделі, обидва штуцери теплообмінника між собою водоохолоджуваними перемичками, вмонтовані в задній його частині, і вони одночасно утворюючи при цьому, разом з останніми, камеру є патрубками котла згоряння та два штуцери для входу і виходу води, В ІНШІЙ конкретній формі виконання, згідно коз яких вхідний знаходиться на задній частині теприсної моделі, один з штуцерів теплообмінника лообмінника, а вихідний - на передній, які одночавмонтований спереду, а другий ззаду і він одночасно є патрубками для під'єднання котла до систесно є патрубком котла ми опалення, газозбірний короб з вивідним В ІНШІЙ конкретній формі виконання, згідно копатрубком, розташований з фронтальної сторони рисної моделі, обидва штуцери теплообмінника котла пальниковий пристрій з пальниками, причовмонтовані в передній його частині му повздовжні осі пристрою, пальників і котла паВ ІНШІЙ конкретній формі виконання, згідно коралельні [2] рисної моделі, колектори виконані по всій ширині крайніх секцій теплообмінника Недоліками відомого котла є те, що в кутах протилежних штуцерам мають місце зони недоВ ІНШІЙ конкретній формі виконання, згідно костатньої циркуляції води, що призводить до неріврисної моделі, вихідний колектор виконано по всій, номірного нагріву теплообмінника і викликає тера вхідний - не по всій ширині крайньої секції тепмічні напруги Як наслідок в процесі експлуатації лообмінника, причому всередині секції з вхідним котла з'являються тріщини від стомлення металу і колектором виконано канал для спрямування руху відбувається руйнування конструкції Крім того, води в нижню частину секції розміщення вихідного патрубка з фронтальної В ІНШІЙ конкретній формі виконання, згідно косторони незручне для під'єднання котла до систерисної моделі, ЗОВНІШНІ поверхні теплообмінника і ми опалення, ускладнює і робить небезпечним газозбірного короба теплоізольовані доступ до запобіжного і регулюючого обладнання Запропоновані варіанти конструкції котла, за та пальників (температура зовнішньої поверхні рахунок застосування бокових колекторів, забезпатрубка перевищує 60°С), що порушує вимоги [5] печують рівномірну циркуляцію теплоносія по і [6] До недоліків належить і те, що в такий котел всьому теплообміннику, та вивід патрубків на заднеможливо вмонтувати інше обладнання (наприню частину котла Завдяки останньому забезпечуклад циркуляційний насос, електронний контролер ється вільний доступ до пальників, запобіжної і розпалювання), тому що верхньою температурною регулюючої апаратури, та зручне під'єднання котмежею їх експлуатації є температура 60°С [3] і [4], ла до системи опалення Повна теплоізоляція тепа температура ЗОВНІШНІХ поверхонь теплообміннилообмінника і газозбірного короба та вивід одного ка і газозбірного короба її перевищує або двох штуцерів теплообмінника на передню сторону дозволяє застосувати в котлі інше обладВ основу корисної моделі поставлено задачу нання (наприклад циркуляційний насос, електростворення водогрійного котла, в якому шляхом нний контролер розпалювання, манометр), а внутудосконалення конструкції крайніх секцій теплорішній канал для спрямування потоку води в обмінника, пониження температури ЗОВНІШНІХ понижню частину секції дозволяє встановлювати верхонь газозбірного короба і теплообмінника, та вхідний штуцер теплообмінника на конструктивно зміни розташування патрубків теплообмінника необхідній висоті відносно повздовжньої осі котла забезпечується - відсутність зон недостатньої циркуляції води Крім того, теплоізоляція зменшує тепловтрати в теплообміннику і, ВІДПОВІДНО, відсутні термічні котла напруги, Суть запропонованої корисної моделі поясню- зручний доступ до пальників, запобіжного, ється кресленнями регулюючого обладнання, при зручному пщ'єднанна фіг 1 зображено варіант водогрійного котла, ні котла до системи опалення, вид в плані (штрих-пунктирною ЛІНІЄЮ позначена - можливість вмонтувати в котел циркуляційповздовжня вісь котла), ний насос, електронний контролер розпалювання на фіг 2 - те ж саме, вид спереду (теплоізолята інше обладнання ція умовно не показана), на фіг 3 - розріз А-А на фіг 2, Поставлена задача вирішується тим, що в водогрійному котлі, який містить теплообмінник, що на фіг 4 - розріз Б-Б на фіг 2, має множину, розміщених з зазором, з'єднаних між Водогрійний котел має теплообмінник 1, який собою секцій, причому крайні секції виконані видовключає секції 2, причому крайні секції 3 виконані вженими в нижній бік і з'єднані між собою водовидовженими в нижній бік і з'єднані між собою воохолоджуваними перемичками, утворюючи при доохолоджуваними перемичками 4, утворюючи цьому, разом з останніми, камеру згоряння, вхідпри цьому, разом з останніми, камеру згоряння 5, ний та вихідний штуцери, пальниковий пристрій з газозбірний короб 6 з вивідним патрубком 7, пальпальниками, повздовжні осі яких паралельні пониковий пристрій 8 з пальниками 9, повздовжні осі вздовжній осі котла, патрубки для під'єднання котяких паралельні повздовжній осі котла, вхідний 10 ла до системи опалення, згідно корисної моделі, та вихідний 11 патрубки для під'єднання котла до 2399 системи опалення, які виведені на його задню сторону На ЗОВНІШНІХ бокових поверхнях крайніх секцій 3 виконані два повздовжніх колектори 12 і 13 в які вмонтовані вхідний 14 та вихідний 15 штуцери, причому вихідний колектор 12 виконано по всій, а вхідний 13 - не по всій ширині крайньої секції теплообмінника, а всередині секції з вхідним колектором вмонтовані пластини 16 і 17, які утворюють канал 18 для спрямування руху води в нижню частину цієї секції ЗОВНІШНІ поверхні теплообмінника 1 і газозбірного короба 6 покриті шаром теплоізоляційного матеріалу 19 3 фронтальної сторони котла встановлені автоматика регулювання та безпеки 20 з електронним контролером розпалювання 21, циркуляційний насос 22, манометр 23 та з'єднувальні трубопроводи 24 і 25 Працює водогрійний котел наступним чином Після розпалення електронним контролером розпалювання 21 пальників 9, продукти згоряння, піднімаючись вгору, віддають тепло водоохолоджуваним стінкам камери згоряння 5 та секціям 2 теплообмінника 1 і через збірний короб 6 та вивідний патрубок 7 потрапляють в атмосферу Одночасно охолоджена вода, рухаючись під дією циркуляційного насоса 22 через патрубок 10, трубопровід 24, штуцер 14 потрапляє в вхідний колектор 12 і по каналу 18 поступає в теплообмін ник 1, де нагрівається і через вихідний колектор 13, штуцер 15 повертається в систему опалення Джерела інформації 1 Котли опалювальні для газоподібного палива сталеві "РІВНЕ-80ГС-03" Технічний опис і керівництво по експлуатації Ст 6, Мал 1 ДП "Агротеплотехніка" ВАТ "Рівненський завод тракторних агрегатів" 2002р 2 Котли опалювальні для газоподібного палива сталеві "РІВНЕ-100ГС-01/1" Технічний опис і керівництво по експлуатації Ст 6, Мал 1 ДП "Агротеплотехніка" ВАТ "Рівненський завод тракторних агрегатів" 2003р 3 Каталог фирмы GRUNDFOS Бессальниковые циркуляционные насосы UPS серия 100, Стр5 4 Компакт-диск фирмы Honeywell Адрес файла CD CATALOG/ Газовая автоматика /Контроллеры розжига /S4565, S4575, S4585 Стр 12 5 ДСТУ 2326-93 Котли опалювальні водогрійні теплопродуктивністю до 100кВт Загальні технічні умови Ст8, п 4 12 6 ДСТУ 2205-93 Апарати опалювальні газові побутові з водяним контуром Загальні технічні умови Ст 6, 7, п 3 2 1 2399 "ІРСх 1 1 < . J1/ Комп ютерна верстка JI Литвиненко Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім і Хохлових, 15, м Київ, 04119
