Індикатор

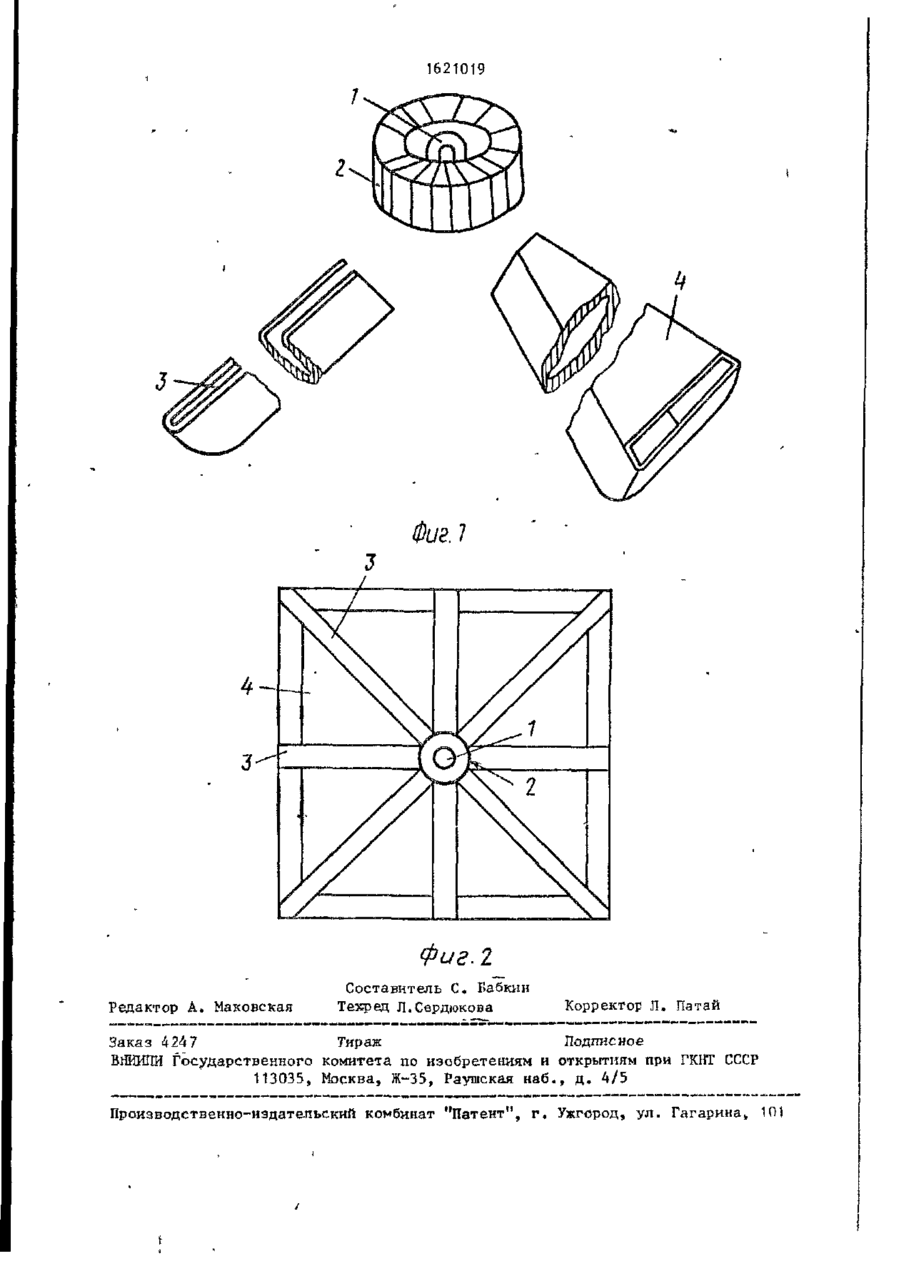

Изобретение относится к устройствам визуальной индикации и может быть использовано при построении индикаторных устройств и табло отображения буквенно-цифровой и графической информации а Цель и з о б р е т е ния - повышение яркости свечени-я и н дикатора,, Положительный эффект дости Изобретение относится к устройствам визуальной индикации и может быть использовано при построении индикаторных устройств и табло отображения буквенно-цифровой и графической информации,. Целью изобретения является повышение яркости свечения а На фиг. 1 показана конструкция индикатора; на фиг„ 2 - пример реализации индикатора с 16 сегментами индицируемого знака о Индикатор содержит источник 1 с в е т а , секционный оптический затвор 2 тороидальной формы, оптически связанный с источником света, отражательные элементы 3 гиперболической формы, установленные вокруг секционного оптического затвора, и полые световоды 4 , расположенные между отражательными элементами .3„ 0тра~ I жательные элементы 3 и входные т о р цы световодов 4 оптически связаны с соответствующими секциями оптического затвора 2, а выходные торцы световодов выполнены и-обра*зной Формы и покрыты светоотражающим слоем,, Отражательные элементы 3 и основания полых световодов 4 могут быть выполнены как единое целое в виде штампованной цетали о Индикатор работает следующим образом э При подаче напряжения питания на источник 1 света лучи света попадают на расположенные вокруг него секции оптического затвора 2, оптически связанные с соответствующими отражательными элементами 3 или входными торцами световодов 4 0 Секции затвора 2, выполненные, например, в випе жидкокристаллических модуляторов С 1621019 света» при подаче на. них управляющего напряжения находятся в закрытом состоянии и не пропускают через себя спет, а при отсутствии этого напряжения - в открытом состоянии и про- , пускают свет* Таким образом, за счет указанных управляющих напряжений осуществляется управление подачей света источника 1 на соответствующие отражательные элементы 3 и входные торцы световодов 4 , Лучи света источника 1, проходя через открытые секции затвора 2, попадают на отражательные элементы 3 гиперболической формы, отражающие свет в сторону наблюдател я , либо распределяются по световоду 4 ( и отражаются в сторону наблюдателя через выходной торец световода, выполненный и-образным 0 Отображение знака информации г р а фического изображения определенной конфигурации осуществляется избирательной подачей света на соответствующие этой конфигурации отражательные элементы 3 и световоды.4, что достигается соответствующей избирательной подачей управляющих напряжений на соответствующие секции з а т вора о Избирательной подачей управляющих напряжений осуществляется как позитивная, так и негативная индикация.знаков информации и графических "изображений,. ' • * Синтез знаков информации и фическнх изображений посредством избирательной подачи управляющего напряжения в определенной последовательности позволяет осуществлять динамическое отображение информации,, JQ 15 Набор индикаторов предложенной ' конструкции позволяет создавать ; панели и табло различной информа- •. ционной емкости, отличающиеся повышенным качеством отображения информации, что связано с увеличением я р кости индицируемых знаков о ,. I Ф о р м у л а и з о б р е т е н и я Индикатор, содержащий источник света и полые световоды, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения яркости свечения, индикатор содержит секционный оптический затвор тороидальной формы, оптически 25 связанный с источником с в е т а , отражательные элементы гиперболической формы, установленные вокруг секционного оптического затвора, между отражательными элементами расположены •JQ световоды, причем отражательные э л е менты и входные торцы световодов оптически связаны с соответствующими секциями оптического затвора, выходные торцы световодов выполнены U-с формы и покрыты светоотражающим слоем. 20 1621019 Фиг.1 Фиг. 2 Редактор А. Маковская Составитель С. Бабкин Техред Л.Сердюкова Корректор Л. Патай Заказ 4247 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издатепьский комбинат "Патент", г. Ужгород, ул. Гагарина, ID)
