Ресорний лист

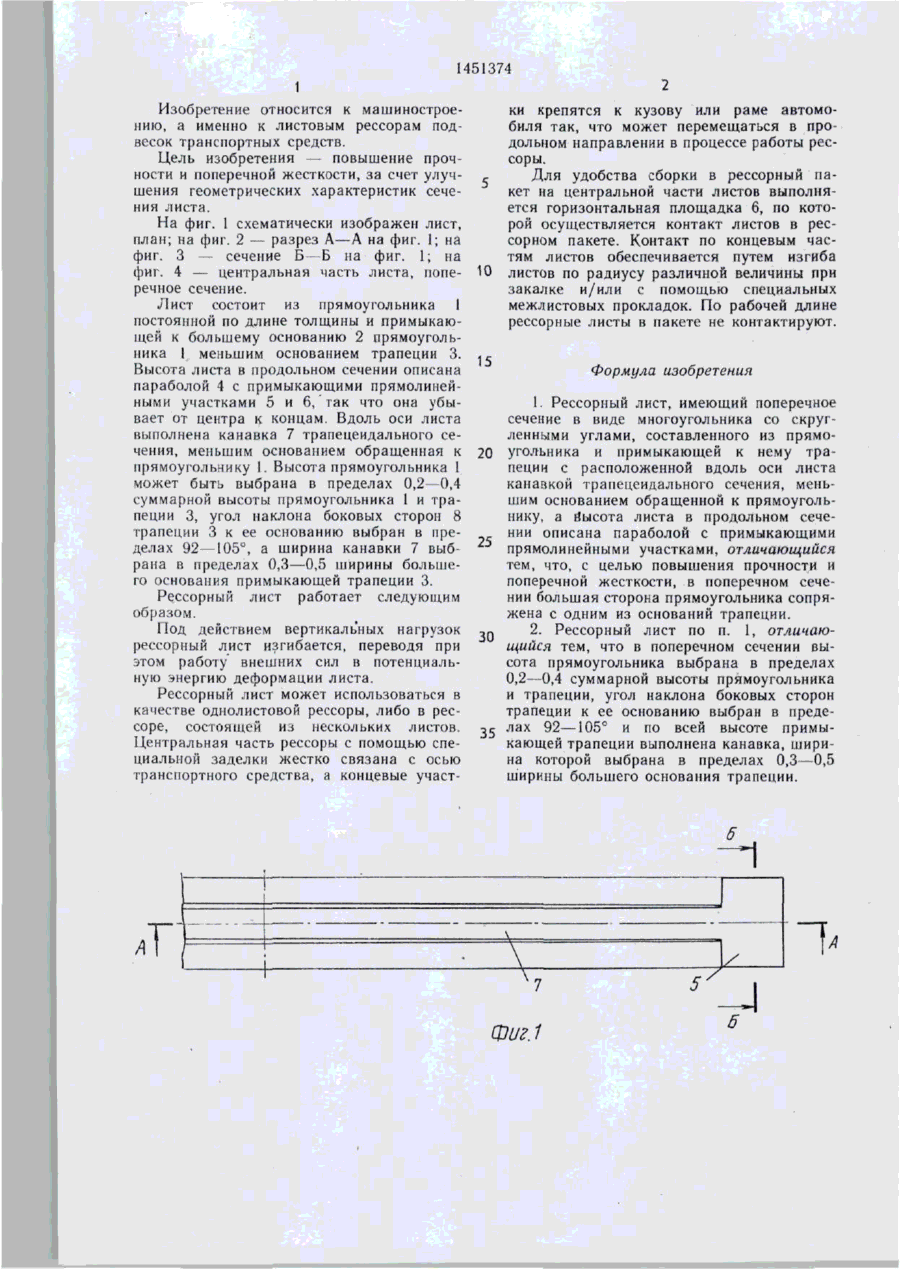

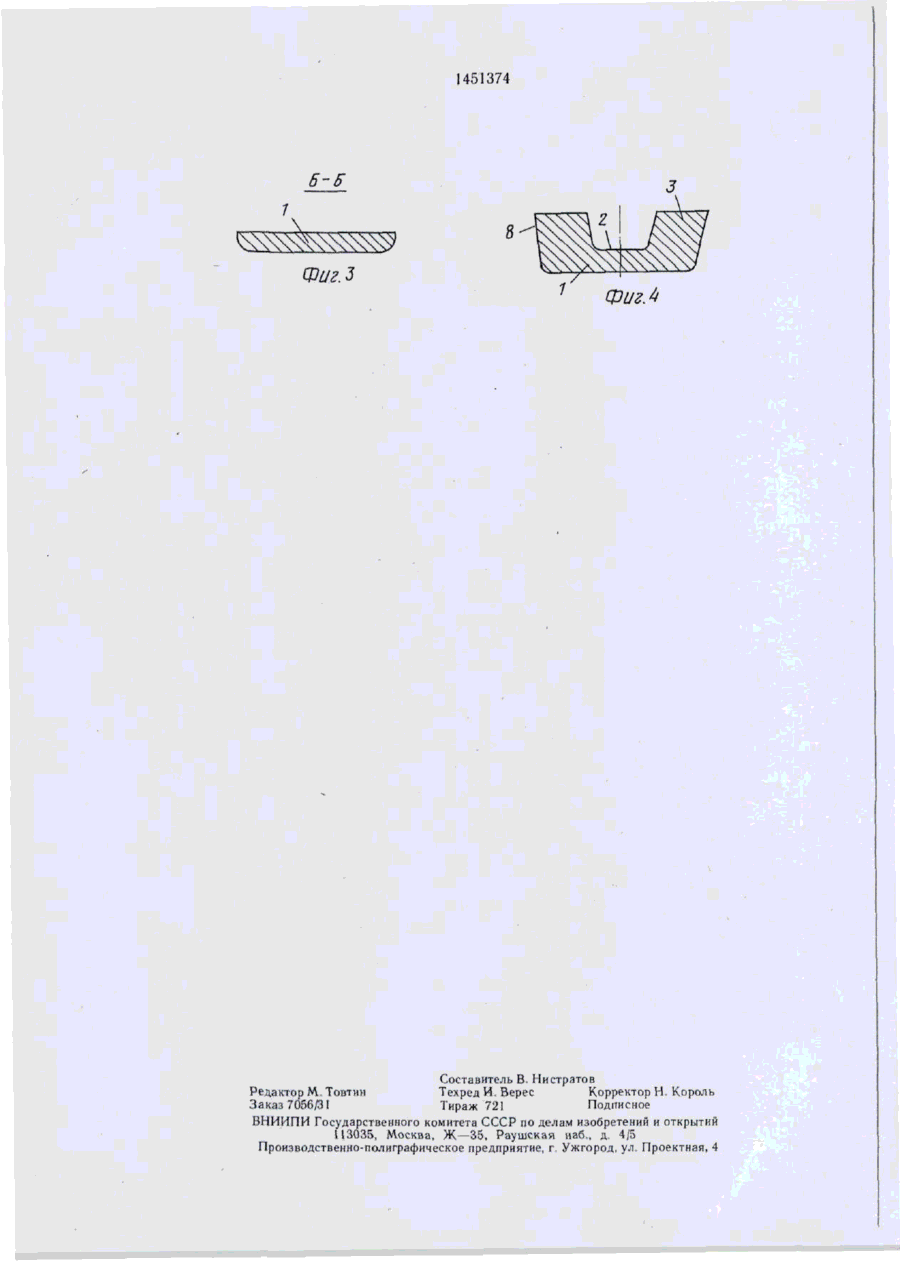

Изобретение относится к листовым рессорам подвесок транспортных средств. Цель изобретения — снижение металлоем-кости и повышение поперечной жесткости за счет улучшения геометрических характеристик сечения листа. Рессорный лист имеет периодический профиль, состоящий из прямо1угольника 1 постоянного сечения и примыкающей к нему меньшим основанием трапеции 3. Боковые стороны трапеции 3 наклонены к продольной оси симметрии листа на 2—15 а . Высота трапеции 3 убывает от центра к концам листа по параболе 4, к которой примыкают прямолинейные участки 5 и 6. На всю высоту трапеции 3 симметрично продольной оси листа выполнена трапециевидная выемка шириной, равной 0,3—0,5 ширины листа. Толщина листа у основания выемки составляет 0,2—0,4 его максимальной толщины. 1 з.п. ф-лы, 4 ил. (Л Л-А / ЧЧЧЧ\У\|' СП \ЧХтч\\ЧЧЧ\\\\'\\\\\\\"Я\\\Ч\"\\\\ЧЧ\\ЧЧ Щиг.1 СО 1451374 1 Изобретение относится к машиностроеки крепятся к кузову или раме автомонию, а именно к листовым рессорам подбиля так, что может перемещаться в провесок транспортных средств. дольном направлении в процессе работы ресЦель изобретения - повышение прочсоры. ности и поперечной жесткости, за счет улуч- Для удобства сборки в рессорный пашения геометрических характеристик сечекет на центральной части листов выполняния листа. ется горизонтальная площадка 6, по котоНа фиг. 1 схематически изображен лист, рой осуществляется контакт листов в респлан; на фиг. 2 — разрез А—А на фиг. 1; на сорном пакете. Контакт по концевым часфиг. 3 сечение Б—Б на фиг. 1; на тям листов обеспечивается путем изгиба фиг. 4 - - центральная часть листа, попе- 10 листов по радиусу различной величины при речное сечение. закалке и/или с помощью специальных Лист состоит из прямоугольника 1 межлистовых прокладок. По рабочей длине постоянной по длине толщины и примыкаюрессорные листы в пакете не контактируют. щей к большему основанию 2 прямоугольника 1 меньшим основанием трапеции 3. Высота листа в продольном сечении описана Формула изобретения параболой 4 с примыкающими прямолинейными участками 5 и б, так что она убы1. Рессорный лист, имеющий поперечное вает от центра к концам. Вдоль оси листа сечение в виде многоугольника со скругвыполнена канавка 7 трапецеидального селенными углами, составленного из прямочения, меньшим основанием обращенная к 20 угольника и примыкающей к нему трапрямоугольнику 1. Высота прямоугольника 1 пеции с расположенной вдоль оси листа может быть выбрана в пределах 0,2—0,4 канавкой трапецеидального сечения, меньсуммарной высоты прямоугольника 1 и трашим основанием обращенной к прямоугольпеции 3, угол наклона боковых сторон 8 нику, а йысота листа в продольном сечетрапеции 3 к ее основанию выбран в прении описана параболой с примыкающими делах 92—105°, а ширина канавки 7 выб- 25 прямолинейными участками, отличающийся рана в пределах 0,3—0,5 ширины большетем, что, с целью повышения прочности и го основания примыкающей трапеции 3. поперечной жесткости, в поперечном сечеРессорный лист работает следующим нии большая сторона прямоугольника сопряобразом. жена с одним из оснований трапеции. Под действием вертикальных нагрузок 2. Рессорный лист по п. 1, отличаюрессорный лист изгибается, переводя при 30 щийся тем, что в поперечном сечении выэтом работу внешних сил в потенциальсота прямоугольника выбрана в пределах ную энергию деформации листа. 0,2—0,4 суммарной высоты прямоугольника Рессорный лист может использоваться в и трапеции, угол наклона боковых сторон качестве однолистовой рессоры, либо в рестрапеции к ее основанию выбран в предесоре, состоящей из нескольких листов. лах 92—105° и по всей высоте примыЦентральная часть рессоры с помощью спекающей трапеции выполнена канавка, ширициальной заделки жестко связана с осью на которой выбрана в пределах 0,3—0,5 транспортного средства, а концевые участширины большего основания трапеции. 6 А 1. Т 5 Фиг.1 -Л б 1451374 6-5 Фиг А Составитель В. Нистратов Редактор М. Товтин Техред И. Верес Корректор Н. Король Заказ 7056/31 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
