Віброплощадка

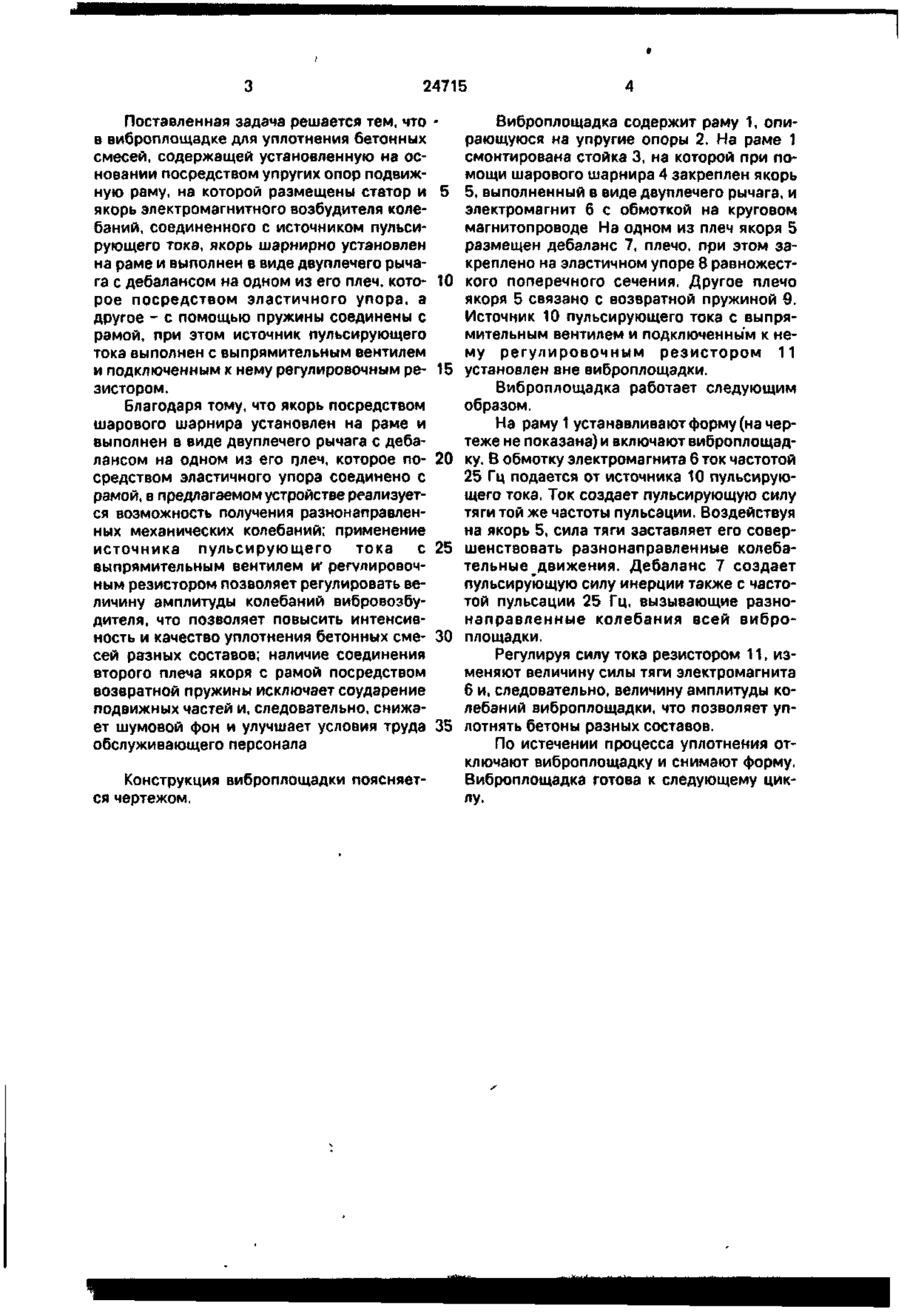

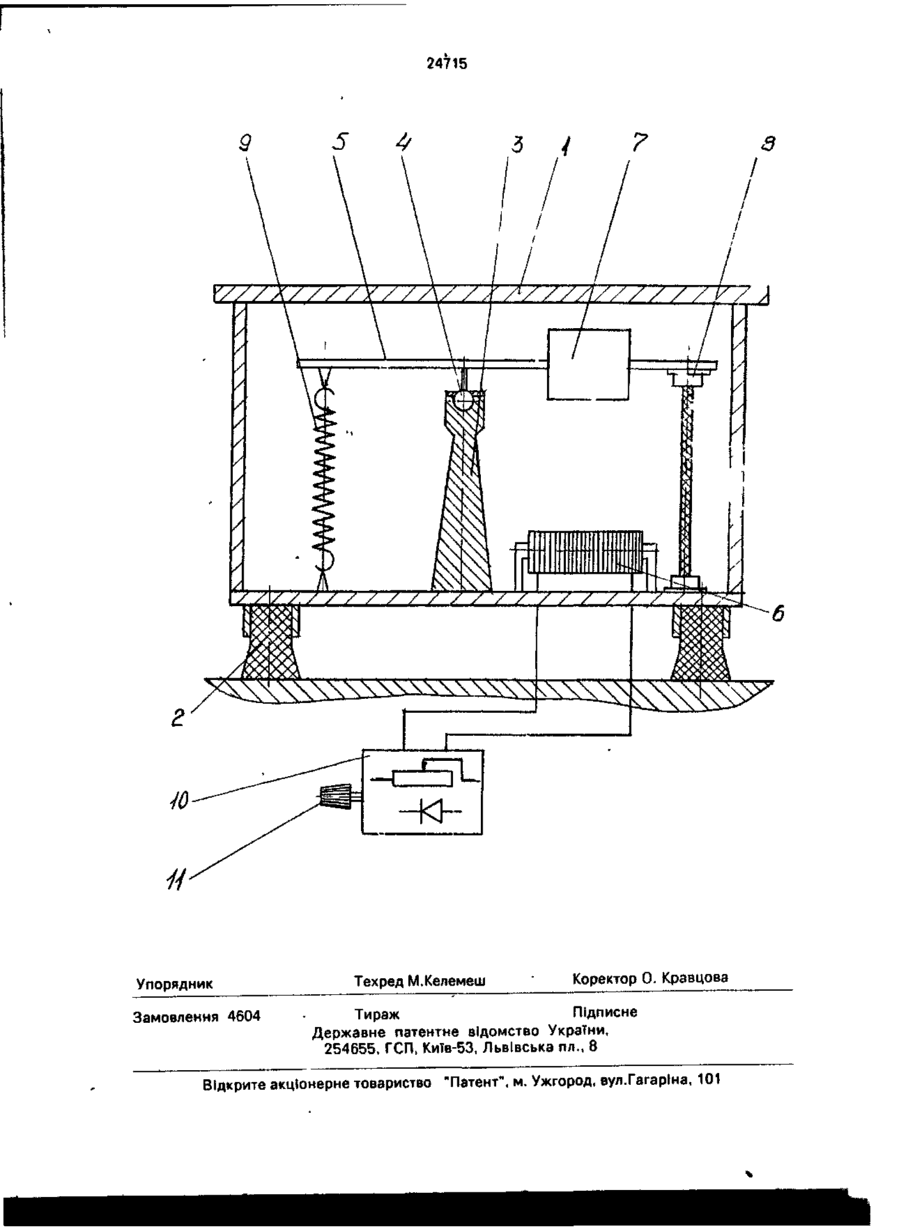

Виброплощадка, содержащая установленную на основании посредством упругих опор подвижную раму, на которой размеще ны статор и якорь электромагнитного возбудителя колебаний, соединенного с источником пульсирующего тока, о т л и ч а ю щ а я с я тем, что якорь шарнирно устан влен на раме и выполнен в виде двупле «его оычага с дебалансом на одном из его пле- оторое посредством эластичного упора, другое - с помощью пружины соединены с рамой, при этом источник пульсирующего тока выполнен с выпрямительным вентилем и подключенным к нему регулировочным резистором С > Изобретение этногится к производству изделий из бетона и железобетона на предприятиях стройиндустрии в цехах и на полигонах, и может быть использовано в литейном производстве при литье в земляные формы. Наиболее близким по технической сущности и по достигаемому результату является выбранная в качестве прототипа виброплощадка, которая содержит установленный на подвижной раме электромагнитный возбудитель с Ш-образным магнитопроводом и якорь, подвешенный к подвижной раме посредством упругих элементов-пружин, а возбудитель колебаний снабжен дополнительными связями в виде пластинчатых пружин. Конструкция машины обеспечивает колебания рамы С частотой субгармоники, равной 25 Гц, и амплитудой, намного превышающей амплитуду основных резонансных колебаний. Среди причин, препятствующих получению требуемого технического результата, согласно известному решению, следует отметить наличие большого количества упругих элементов-пружин, что усложняет конструкцию, а также отсутствие возможности регулирования амплитуды колебаний в процессе уплотнения, что понижает качество изделий, формуемых из разных по составу смесей. В основу изобретения поставлена задача упрощения эксплуатации, повышения интенсивности процесса уплотнения бетонной смеси и повышения качества изделий путем создания разнонаправленных колебаний с возможностью регулирования амплитуды колебаний и уменьшения шумового фона ю 24715 Поставленная задача решается тем, что в виброплощадке для уплотнения бетонных смесей, содержащей установленную на основании посредством упругих опор подвижную раму, на которой размещены статор и 5 якорь электромагнитного возбудителя колебаний, соединенного с источником пульсирующего тока, якорь шарнирно установлен на раме и выполнен в виде двуплечего рычага с дебалансом на одном из его плеч, кото- 10 рое посредством эластичного упора, а другое - с помощью пружины соединены с рамой, при этом источник пульсирующего тока выполнен с выпрямительным вентилем и подключенным к нему регулировочным ре- 15 зистором. Благодаря тому, что якорь посредством шарового шарнира установлен на раме и выполнен в виде двуплечего рычага с дебалансом на одном из его плеч, которое по- 20 средством эластичного упора соединено с рамой, в предлагаемом устройстве реализуется возможность получения разнонаправленных механических колебаний; применение источника пульсирующего тока с 25 выпрямительным вентилем и' регулировочным резистором позволяет регулировать величину амплитуды колебаний вибровозбудителя, что позволяет повысить интенсивность и качество уплотнения бетонных сме- 30 сей разных составов; наличие соединения второго плеча якоря с рамой посредством возвратной пружины исключает соударение подвижных частей и, следовательно, снижает шумовой фон и улучшает условия труда 35 обслуживающего персонала Конструкция виброплощадки поясняется чертежом. Виброплощадка содержит раму 1, опирающуюся на упругие опоры 2. На раме 1 смонтирована стойка 3, на которой при помощи шарового шарнира 4 закреплен якорь 5, выполненный в виде двуплечего рычага, и электромагнит б с обмоткой на круговом магнитопроводе На одном из плеч якоря 5 размещен дебаланс 7, плечо, при этом закреплено на эластичном упоре 8 равножесткого поперечного сечения. Другое плечо якоря 5 связано с возвратной пружиной 9. Источник 10 пульсирующего тока с выпрямительным вентилем и подключенным к нему регулировочным резистором 11 установлен вне виброплощадки. Виброплощадка работает следующим образом. На раму 1 устанавливают форму (на чертеже не показана) и включают виброплощадку. В обмотку электромагнита 6 ток частотой 25 Гц подается от источника 10 пульсирующего тока. Ток создает пульсирующую силу тяги той же частоты пульсации. Воздействуя на якорь 5, сила тяги заставляет его совершенствовать разнонаправленные колебательные ^движения. Дебаланс 7 создает пульсирующую силу инерции также с частотой пульсации 25 Гц, вызывающие разнонаправленные колебания всей виброплощадки. Регулируя силу тока резистором 11, изменяют величину силы тяги электромагнита 6 и, следовательно, величину амплитуды колебаний виброплощадки, что позволяет уплотнять бетоны разных составов. По истечении процесса уплотнения отключают виброплощадку и снимают форму. Виброплощадка готова к следующему циклу. 24715 У///Л////У //Л/ Упорядник Замовлення 4604 / Техред М.Келемеш / / / / і/ 7 A Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
