Просіювач
Номер патенту: 24714
Опубліковано: 30.10.1998
Автори: Лахтадир Олександр Миколаєвич, Мельник Юрій Анатолійович, Малєєв Олександр Олександрович, Ковальов Олександр Володимирович
Формула / Реферат
Просеиватель, состоящий из корпуса, бункера, шнекового подъемника с заборником непросеянного материала, закрепленного на верхнем конце шнека вращающегося барабана с лопастями, двух соосно расположенных вокруг барабана сит, магнитного уловителя и привода, отличающийся тем, что шнековый подъемник закреплен внутри бункера, цапфа вала шнека проходит через уплотнительное отверстие в днище бункера, а заборник расположен над дном бункера на всем протяжении внешнего обвода поперечного сечения шнека.
Текст

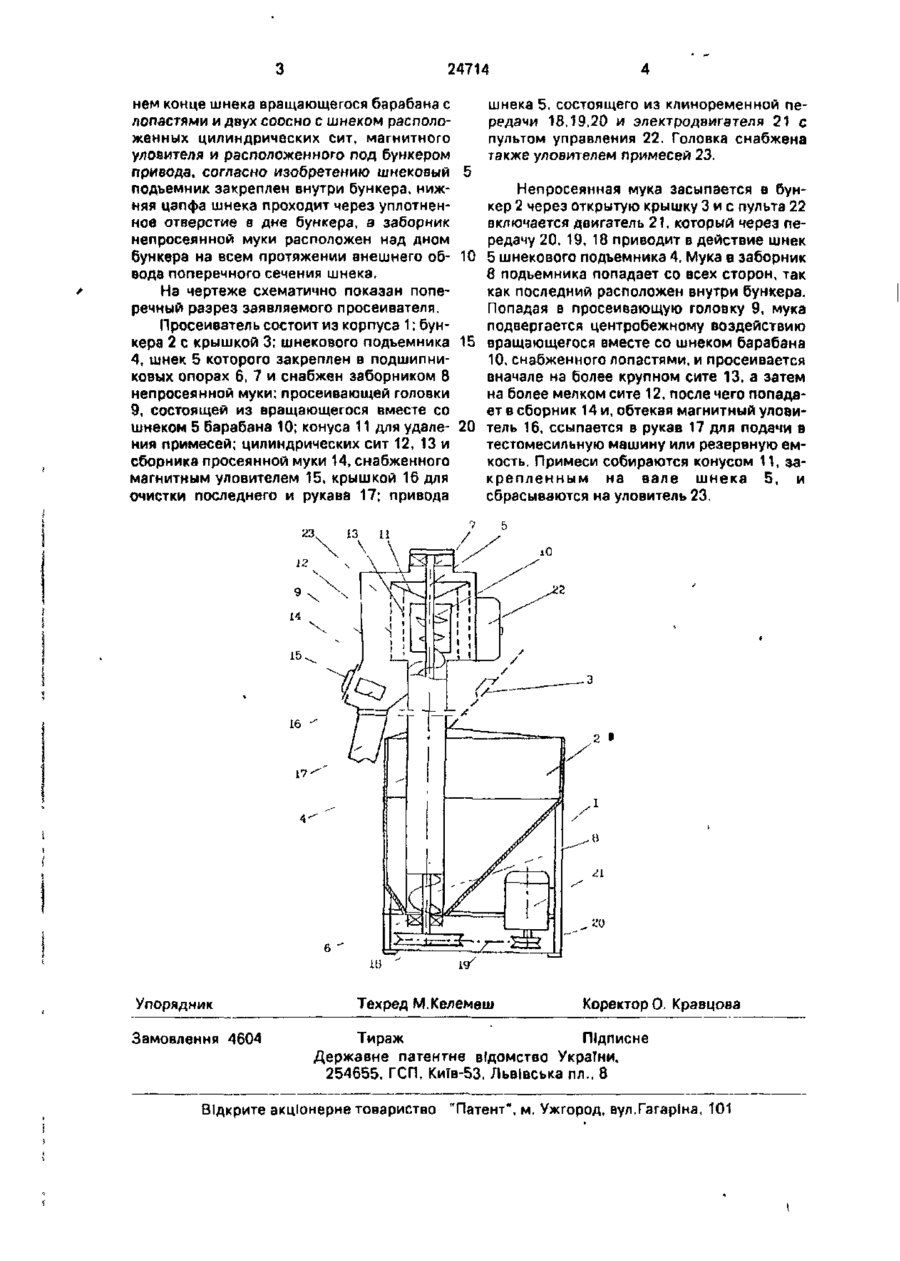

УКРАЇНА «»ЦА,„,_ 24Z14 (13) А (506 А 21 В 7/00; В 07 В 1/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України (* 3769-ХК від 23 XII 1993 р Публікується в редакції заявника (54)ПРОСІЮВАЧ 1 (21)95041971 (22)26.04.95 (24)30.10.98 (46)30.10.98. Бюл N-5 (56) Полторак М.И. и др. Технологическое оборудование предприятий хлебопекарной промышленности. К., Урожай, 1989, с.43. (72) Мепьник Юрій Анатолійович, Ковальов Олександр Володимирович, Малєєв Олександр Олександрович, Лахтадир Олександр Миколаєвич (73) Науково-виробнича фірма "РАЙТ" (57) Просеиватель, состоящий из корпуса, бункера, шнекового подъемника с заборником непросеянного материала, закрепленного на верхнем конце шнека вращающегося барабана с лопастями, двух соосно расположенных вокруг барабана сит, магнитного уловителя и привода, о т л и ч а ю щ и й с я тем, что шнековый подъемник закреплен внутри бункера, цапфа вала шнека проходит через уплотнительное отверстие в днище бункера, а заборник расположен над дном бункера на всем протяжении внешнего обвода поперечного сечения шнека. С > Изобретение относится к технике просеивания муки, сахара и др. сыпучих материалов и может быть использовано при выпечке мучных изделий. Известный просеиватель муки А2-ХПВ, состоящий из бункера, ситового барабана, шнекового подъемника и привода, имеет существенный недостаток:'Мука после просеивания многократно, вхолостую, вращается вокруг ситового барабана перед попаданием в приемник шнекового подъемника, что снижает производительность просеивателя [Полторак М.И. и др. Технологическое оборудование предприятий хлебопекарной промышленности. К., Урожай, 1989, с 43]. Этот недостаток устранен в просеивате- , ле П2-П [Там же. с.39], но ввиду того, что шнековый подъемник в этом просеивателе расположен вне бункера (по аналогии с про сеивателем А2-ХПВ), для подачи муки к заборнику пришлось применить специальное устройство в виде диска со спиральными лопастями, а для их вращения - дополнительную передачу в виде зубчатой пэры колес. Кроме того, расположение двигателя над шнековым подъемником существенно снижает устойчивость конструкции, что повлекло необходимость крепления просеивателя в рабочем положении анкерными связями. В основу изобретения поставлена задача упрощения конструкции просеивателя и увеличение производительности просеивателя. Поставленная задача решается тем, что в просеивателе, состоящем из корпуса, бункера, шнекового подъемника с заборником непросеянной муки, закрепленного на верх го 24714 нем конце шнека вращающегося барабана с лопастями и двух соосно с шнеком расположенных цилиндрических сит, магнитного уловителя и расположенного под бункером привода, согласно изобретению шнековый подъемник закреплен внутри бункера, нижняя цапфа шнека проходит через уплотненное отверстие в дне бункера, а заборник непросеянной муки расположен над дном бункера на всем протяжении внешнего обвода поперечного сечения шнека, На чертеже схематично показан поперечный разрез заявляемого просеивателя. Просеиватель состоит из корпуса 1; бункера 2 с крышкой 3; шнекового подъемника 4, шнек 5 которого закреплен в подшипниковых опорах 6, 7 и снабжен заборником 8 непросеянной муки; просеивающей головки 9, состоящей из вращающегося вместе со шнеком 5 барабана 10; конуса 11 для удаления примесей; цилиндрических сит 12, 13 и сборника просеянной муки 14, снабженного магнитным уловителем 15, крышкой 16 для очистки последнего и рукава 17; привода 5 шнека 5, состоящего из клиноременной передачи 18,19,20 и электродвигателя 21 с пультом управления 22. Головка снабжена также уловителем примесей 23. Непросеянная мука засыпается в бункер 2 через открытую крышку 3 и с пульта 22 включается двигатель 21, который через передачу 20, 19, 18 приводит в действие шнек 10 5 шнекового подъемника 4. Мука в заборник 8 подъемника попадает со всех сторон, так как последний расположен внутри бункера. Попадая в просеивающую головку 9, мука подвергается центробежному воздействию 15 вращающегося вместе со шнеком барабана 10, снабженного лопастями, и просеивается вначале на более крупном сите 13, а затем на более мелком сите 12, после чего попадает в сборник 14 и, обтекая магнитный улови20 тель 16, ссыпается в рукав 17 для подачи в тестомесильную машину или резервную емкость. Примеси собираются конусом 11, зак р е п л е н н ы м на вале ш н е к а 5, и сбрасываются на уловитель 23. іО г.1 ІЇ0 it) Упорядник Замовлення 4604 Техред М.Келемеш КоректорО. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Автори англійськоюKovaliov Oleksandr Volodymyrovych
Автори російськоюКовалев Александр Владимирович
МПК / Мітки
МПК: A21B 7/00
Мітки: просіювач
