Пристрій для збирання високостеблових культур

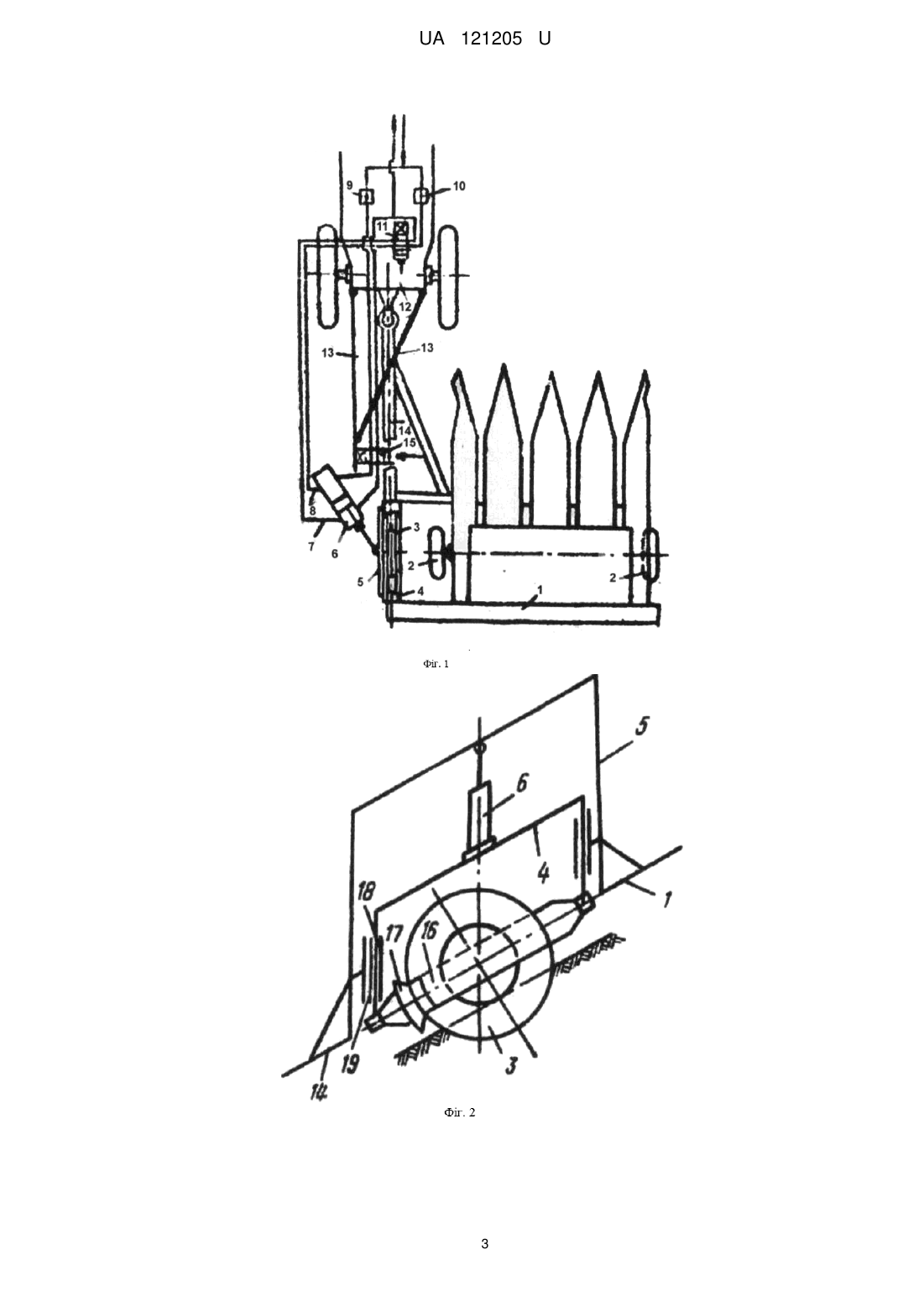

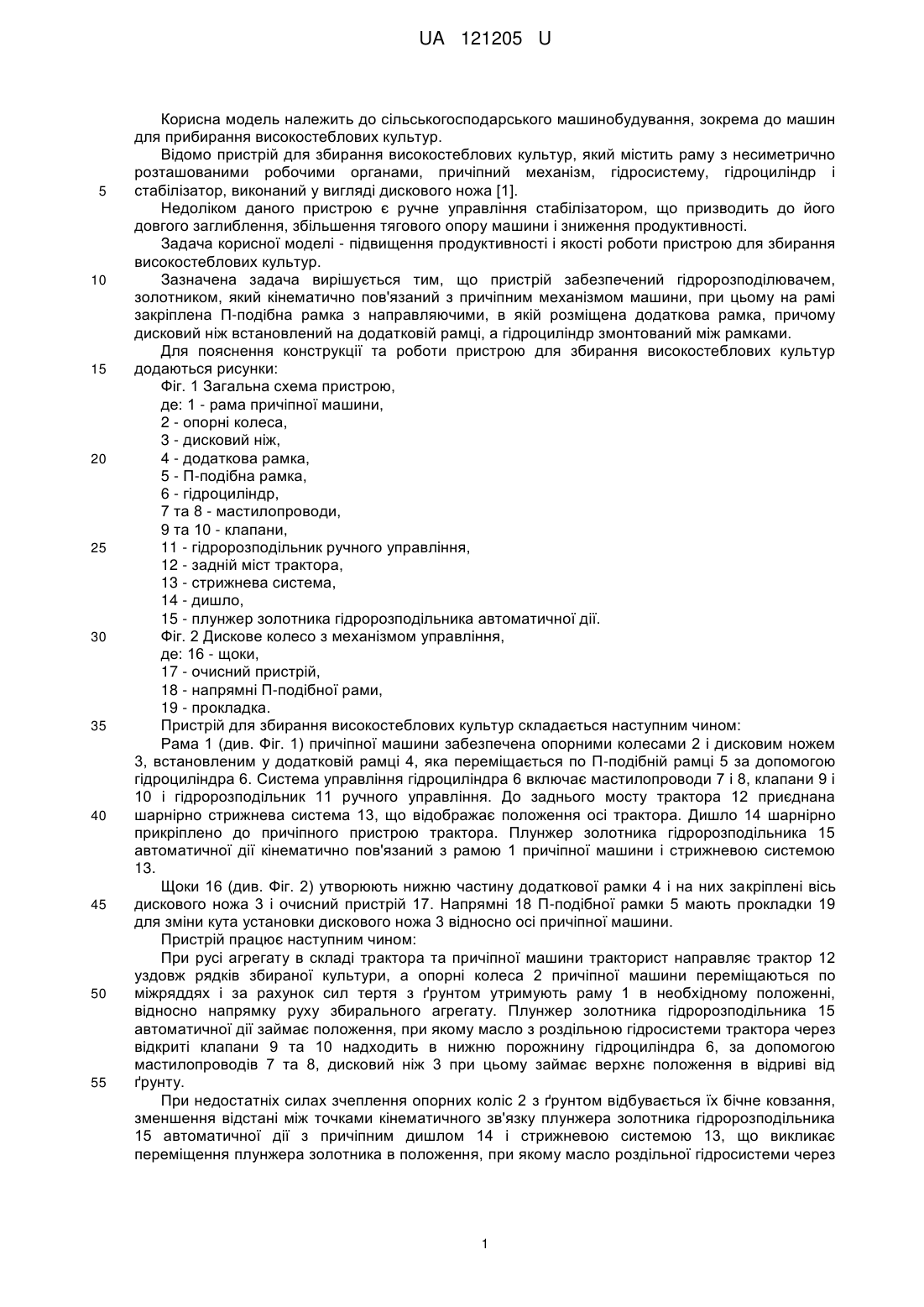

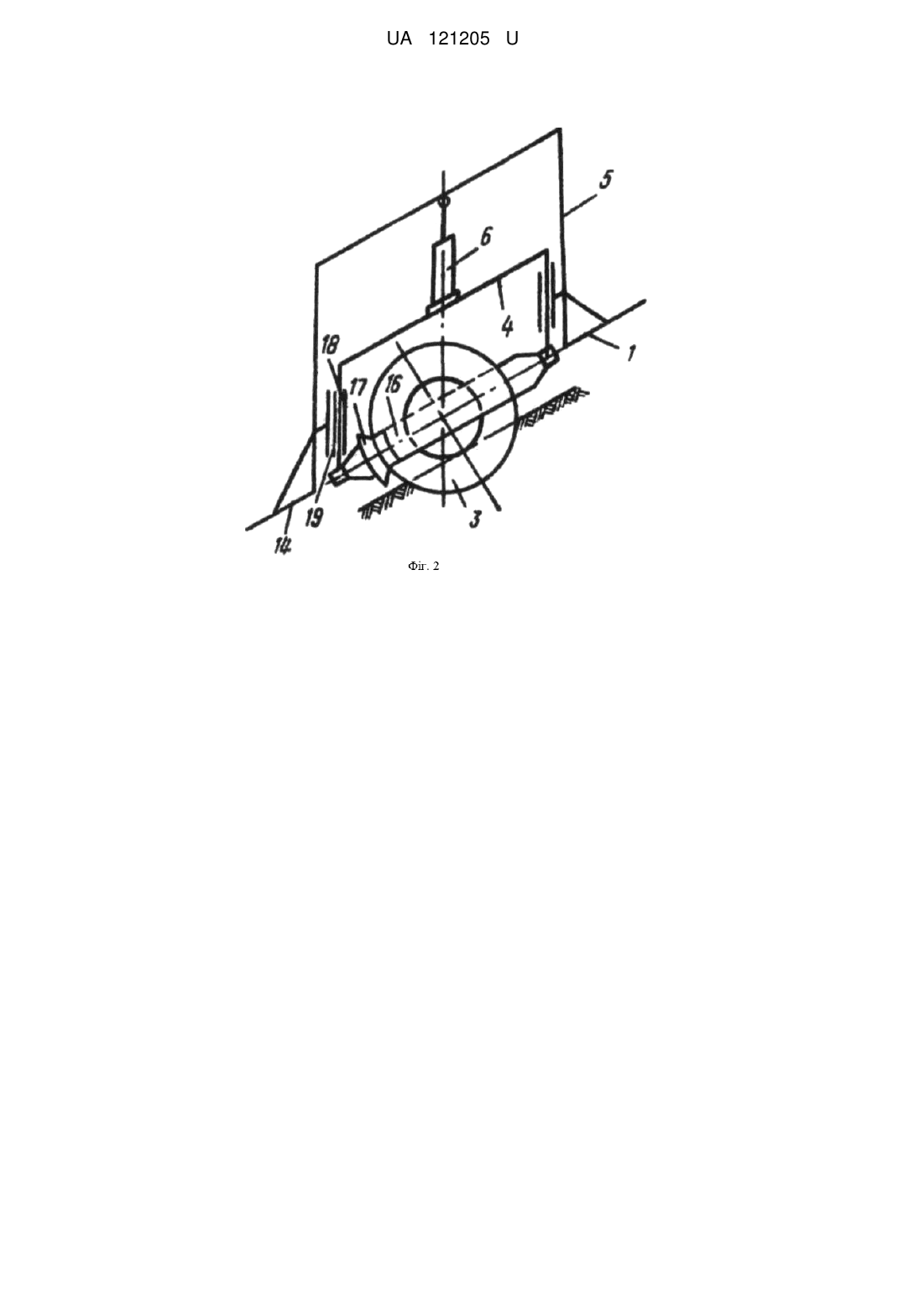

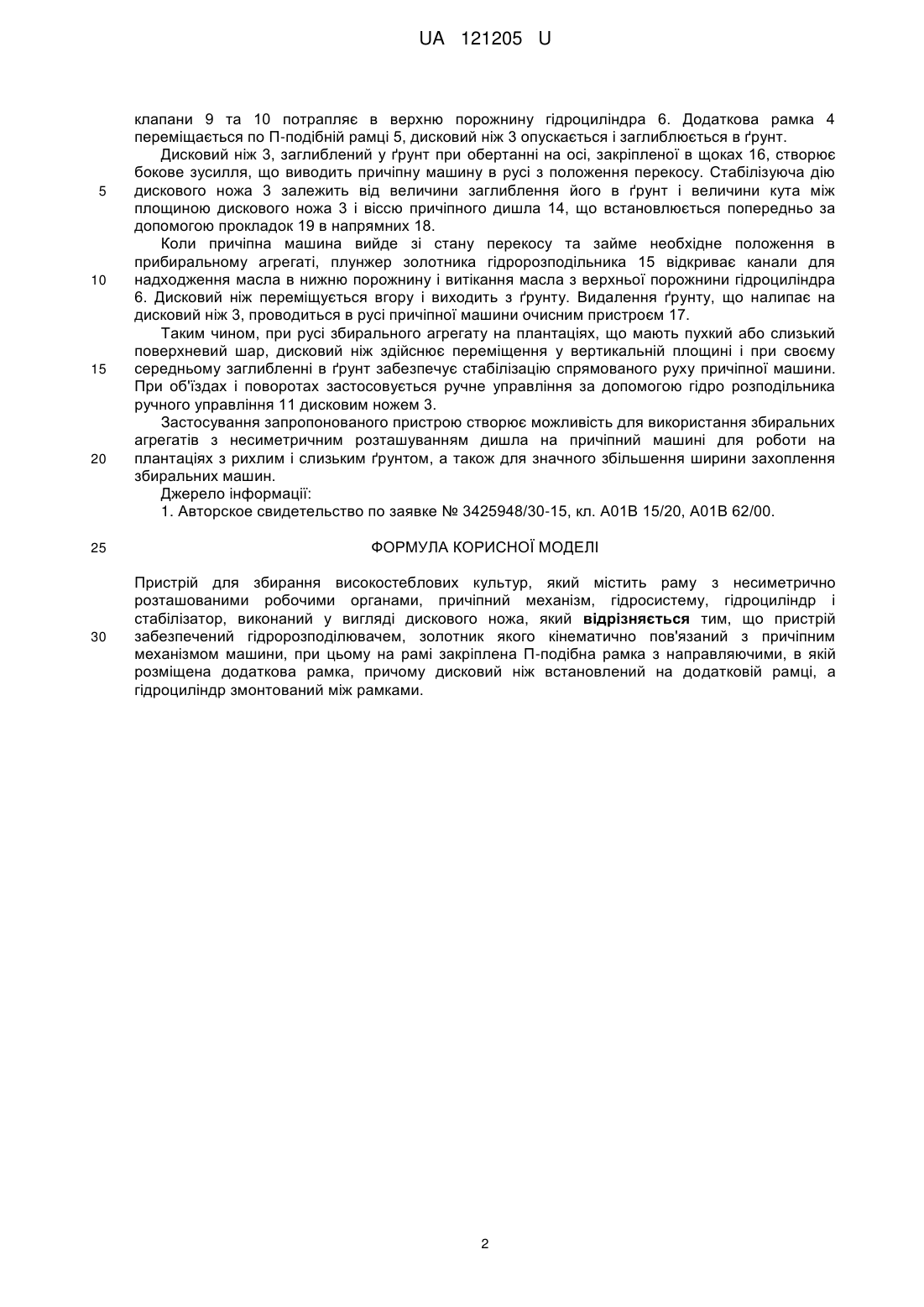

Реферат: UA 121205 U UA 121205 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для прибирання високостеблових культур. Відомо пристрій для збирання високостеблових культур, який містить раму з несиметрично розташованими робочими органами, причіпний механізм, гідросистему, гідроциліндр і стабілізатор, виконаний у вигляді дискового ножа [1]. Недоліком даного пристрою є ручне управління стабілізатором, що призводить до його довгого заглиблення, збільшення тягового опору машини і зниження продуктивності. Задача корисної моделі - підвищення продуктивності і якості роботи пристрою для збирання високостеблових культур. Зазначена задача вирішується тим, що пристрій забезпечений гідророзподілювачем, золотником, який кінематично пов'язаний з причіпним механізмом машини, при цьому на рамі закріплена Π-подібна рамка з направляючими, в якій розміщена додаткова рамка, причому дисковий ніж встановлений на додатковій рамці, а гідроциліндр змонтований між рамками. Для пояснення конструкції та роботи пристрою для збирання високостеблових культур додаються рисунки: Фіг. 1 Загальна схема пристрою, де: 1 - рама причіпної машини, 2 - опорні колеса, 3 - дисковий ніж, 4 - додаткова рамка, 5 - П-подібна рамка, 6 - гідроциліндр, 7 та 8 - мастилопроводи, 9 та 10 - клапани, 11 - гідророзподільник ручного управління, 12 - задній міст трактора, 13 - стрижнева система, 14 - дишло, 15 - плунжер золотника гідророзподільника автоматичної дії. Фіг. 2 Дискове колесо з механізмом управління, де: 16 - щоки, 17 - очисний пристрій, 18 - напрямні П-подібної рами, 19 - прокладка. Пристрій для збирання високостеблових культур складається наступним чином: Рама 1 (див. Фіг. 1) причіпної машини забезпечена опорними колесами 2 і дисковим ножем 3, встановленим у додатковій рамці 4, яка переміщається по П-подібній рамці 5 за допомогою гідроциліндра 6. Система управління гідроциліндра 6 включає мастилопроводи 7 і 8, клапани 9 і 10 і гідророзподільник 11 ручного управління. До заднього мосту трактора 12 приєднана шарнірно стрижнева система 13, що відображає положення осі трактора. Дишло 14 шарнірно прикріплено до причіпного пристрою трактора. Плунжер золотника гідророзподільника 15 автоматичної дії кінематично пов'язаний з рамою 1 причіпної машини і стрижневою системою 13. Щоки 16 (див. Фіг. 2) утворюють нижню частину додаткової рамки 4 і на них закріплені вісь дискового ножа 3 і очисний пристрій 17. Напрямні 18 П-подібної рамки 5 мають прокладки 19 для зміни кута установки дискового ножа 3 відносно осі причіпної машини. Пристрій працює наступним чином: При русі агрегату в складі трактора та причіпної машини тракторист направляє трактор 12 уздовж рядків збираної культури, а опорні колеса 2 причіпної машини переміщаються по міжряддях і за рахунок сил тертя з ґрунтом утримують раму 1 в необхідному положенні, відносно напрямку руху збирального агрегату. Плунжер золотника гідророзподільника 15 автоматичної дії займає положення, при якому масло з роздільною гідросистеми трактора через відкриті клапани 9 та 10 надходить в нижню порожнину гідроциліндра 6, за допомогою мастилопроводів 7 та 8, дисковий ніж 3 при цьому займає верхнє положення в відриві від ґрунту. При недостатніх силах зчеплення опорних коліс 2 з ґрунтом відбувається їх бічне ковзання, зменшення відстані між точками кінематичного зв'язку плунжера золотника гідророзподільника 15 автоматичної дії з причіпним дишлом 14 і стрижневою системою 13, що викликає переміщення плунжера золотника в положення, при якому масло роздільної гідросистеми через 1 UA 121205 U 5 10 15 20 клапани 9 та 10 потрапляє в верхню порожнину гідроциліндра 6. Додаткова рамка 4 переміщається по П-подібній рамці 5, дисковий ніж 3 опускається і заглиблюється в ґрунт. Дисковий ніж 3, заглиблений у ґрунт при обертанні на осі, закріпленої в щоках 16, створює бокове зусилля, що виводить причіпну машину в русі з положення перекосу. Стабілізуюча дію дискового ножа 3 залежить від величини заглиблення його в ґрунт і величини кута між площиною дискового ножа 3 і віссю причіпного дишла 14, що встановлюється попередньо за допомогою прокладок 19 в напрямних 18. Коли причіпна машина вийде зі стану перекосу та займе необхідне положення в прибиральному агрегаті, плунжер золотника гідророзподільника 15 відкриває канали для надходження масла в нижню порожнину і витікання масла з верхньої порожнини гідроциліндра 6. Дисковий ніж переміщується вгору і виходить з ґрунту. Видалення ґрунту, що налипає на дисковий ніж 3, проводиться в русі причіпної машини очисним пристроєм 17. Таким чином, при русі збирального агрегату на плантаціях, що мають пухкий або слизький поверхневий шар, дисковий ніж здійснює переміщення у вертикальній площині і при своєму середньому заглибленні в ґрунт забезпечує стабілізацію спрямованого руху причіпної машини. При об'їздах і поворотах застосовується ручне управління за допомогою гідро розподільника ручного управління 11 дисковим ножем 3. Застосування запропонованого пристрою створює можливість для використання збиральних агрегатів з несиметричним розташуванням дишла на причіпний машині для роботи на плантаціях з рихлим і слизьким ґрунтом, а також для значного збільшення ширини захоплення збиральних машин. Джерело інформації: 1. Авторское свидетельство по заявке № 3425948/30-15, кл. А01В 15/20, А01В 62/00. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для збирання високостеблових культур, який містить раму з несиметрично розташованими робочими органами, причіпний механізм, гідросистему, гідроциліндр і стабілізатор, виконаний у вигляді дискового ножа, який відрізняється тим, що пристрій забезпечений гідророзподілювачем, золотник якого кінематично пов'язаний з причіпним механізмом машини, при цьому на рамі закріплена П-подібна рамка з направляючими, в якій розміщена додаткова рамка, причому дисковий ніж встановлений на додатковій рамці, а гідроциліндр змонтований між рамками. 2 UA 121205 U 3 UA 121205 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
