Пристрій для маркування

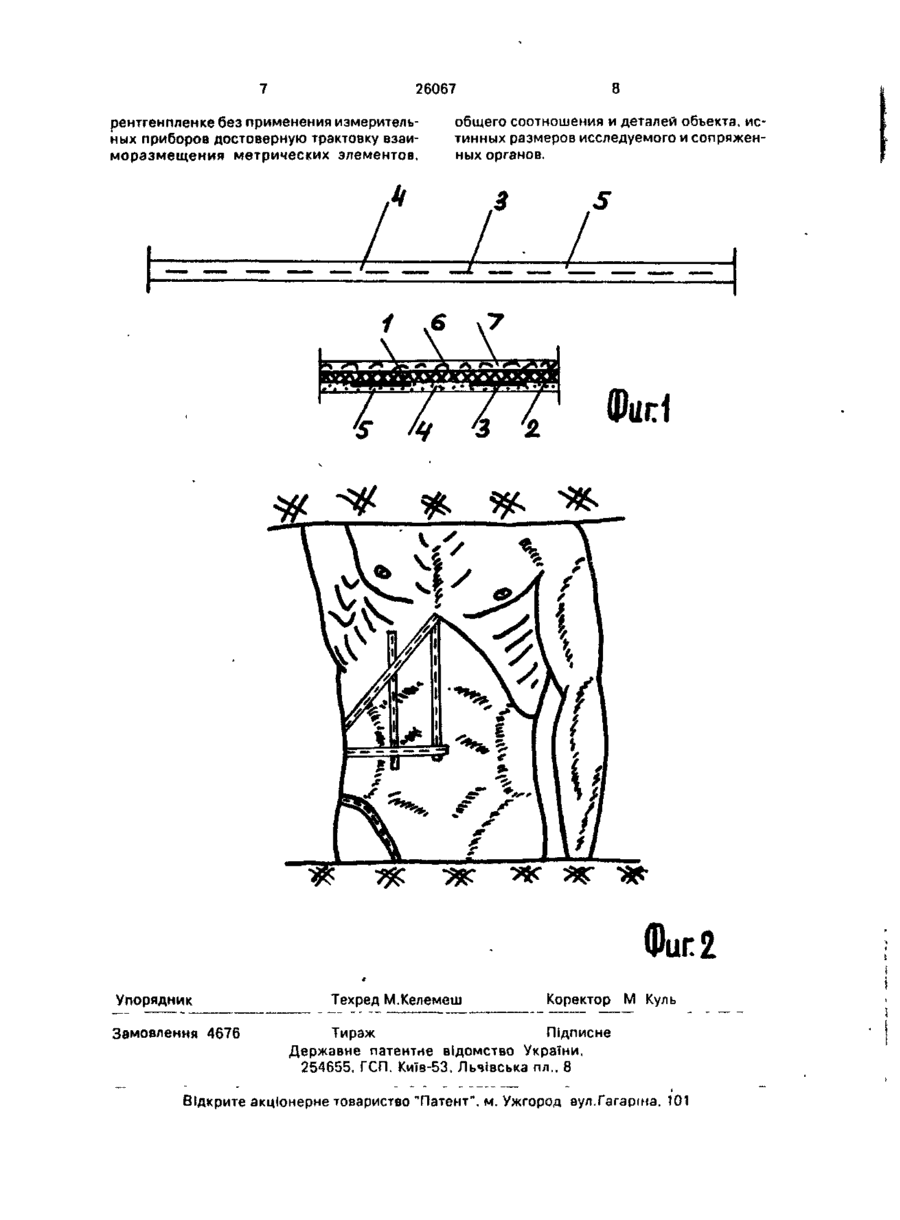

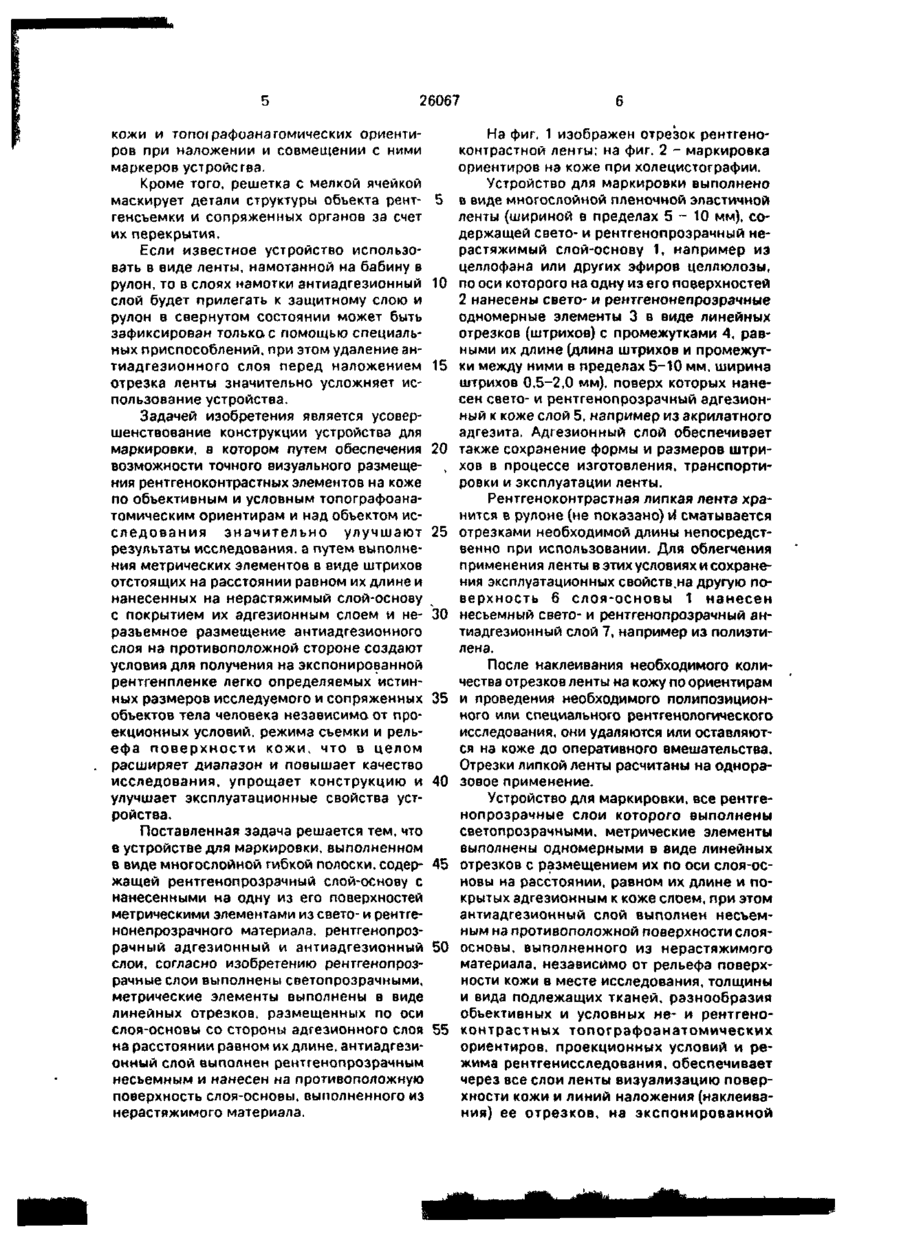

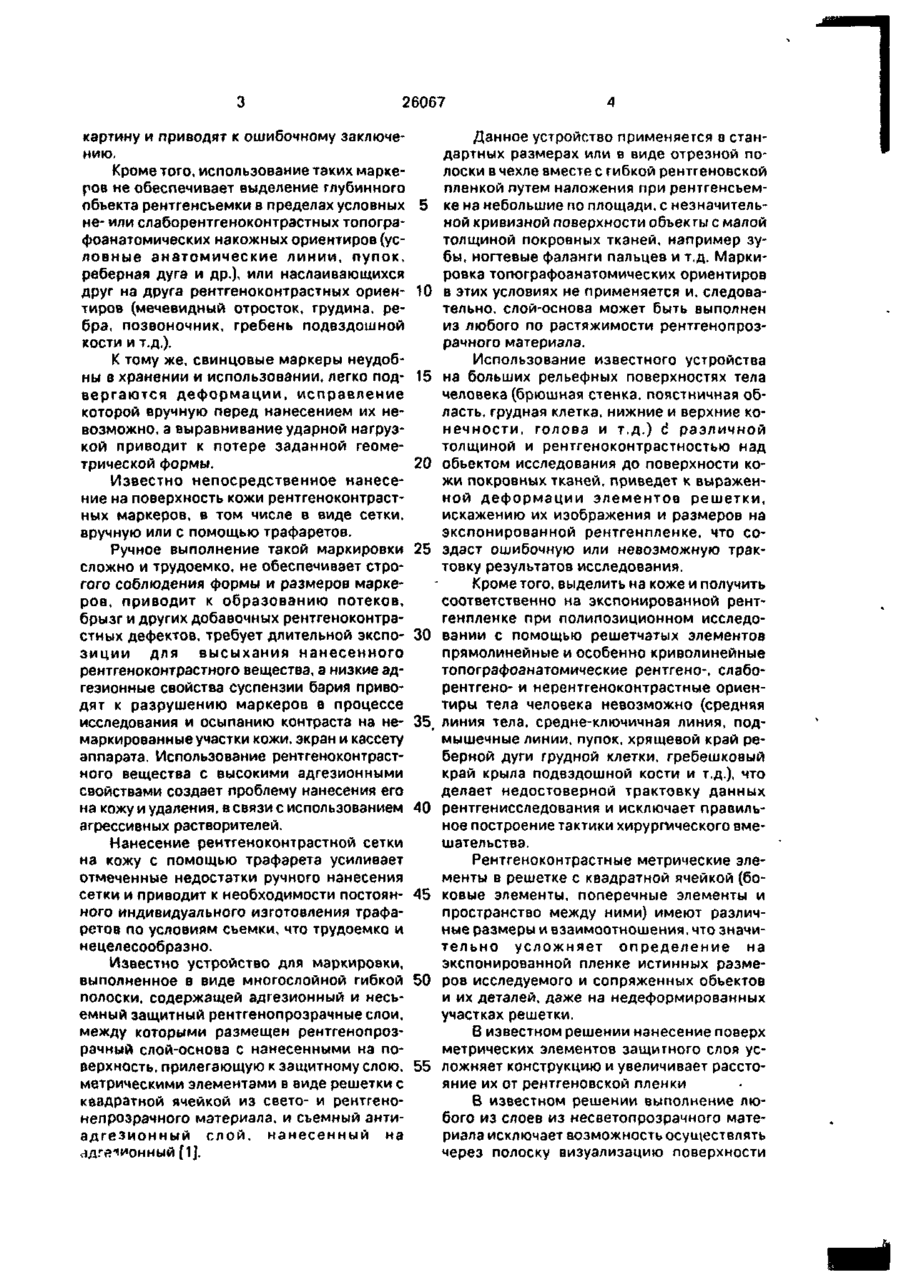

Устройство для маркировки, выполненное в виде многослойной гибкой полоски, содержащей адгезионный и антиадгезионный рентгенопрозрачные слои, между которыми размещен рентгенопрозрачный слой основа с нанесенными на одну из его поверхностей метрическими элементами из светои рентгенонепрозрачногоматериала, о т л и ч а ю щ е е с я тем, что рентгенопрозрачные слои выполнены светопрозрачными, а метрические элементы выполнены в виде линейных отрезков, размещенных по оси слоя - основы со стороны адгезионного слоя. с > Изобретение относится к медицине, конкретно к средствам рентгенодиагностики и предназначено для накожной функциональной маркировки обьектов рентгенсьемки по топографоанатомическим ориентирам. Накожная маркировка различных отделов тела человека обеспечивает получение на экспонированной рентгенографической .пленке изображения маркеров, определенным образом расположенных по отношению к исследуемым и сопряженным глубинным объектам рентгенсъемки. и служит для уточнения толографоанатомических данных при рентгенодиагностике различных заболеваний, выделения деталей объекта при полипозиционном и специальном исследованиях, разметки полей облучения при лучевой терапии и ориентировки хирурга при оперативном вмешательстве. Известно использование для накожной ренттенмаркировки различных маркеров: кусочков, полосок или лент из свинца или другого рентгеноконтрастного материала, металлической проволоки в виде различных геометрических фигур (кольца, квадраты и т.д.), маркированной линейки, устанавливаемых свободно или фиксируемых на коже по топографоанатомическим ориентирам с помощью различных средств (рукой, лейкопластырем, трубчатым бинтом и т.д.). Однако, такая маркировка малоэффективна, так как не обеспечивает достаточную информативность при минимальных размерах маркеров, значительно усложняет или делает невозможным многопозиционное их размещение на коже в зоне объекта съемки, неэффективна при размещении маркеров на выстоящих и рельефных ориентирах тела (гребень подвздошной кости, остистые отростки позвонков, гребни и мыщелки костей и др.) при полипозиционном исследовании больного и в специальном положении (с приподнятым головным концом, в положении Тренделенбурга и др.), при сложной патологии. Такие маркеры перекрывают детали глубинного объекта съемки, а смещаясь вместе с кожей и перемещаясь относительно нее грубо нарушают проекционные соотношения деталей объекта съемки и маркеров, создают недостоверную рентгенологическую о о о 26067 картину и приводят к ошибочному заключеДанное устройство применяется в станнию. дартных размерах или в виде отрезной поКроме того, использование таких маркелоски в чехле вместе с гибкой рентгеновской ров не обеспечивает выделение глубинного пленкой путем наложения при рентгенсъемобъекта рентгенсъемки в пределах условных 5 ке на небольшие по площади, с незначительне- или слаборентгеноконтрастных топограной кривизной поверхности объекты с малой фоанатомических накожных ориентиров (устолщиной покровных тканей, например зуловные анатомические линии, пупок, бы, ногтевые фаланги пальцев и т.д. Маркиреберная дуга и др.), или наслаивающихся ровка топографоанатомических ориентиров друг на друга рентгеноконтрастных ориен- 10 в этих условиях не применяется и, следоватиров (мечевидный отросток, грудина, ретельно, слой-основа может быть выполнен бра, позвоночник, гребень подвздошной из любого по растяжимости рентгенопрозкости и т.д.). рачного материала. К тому же, свинцовые маркеры неудобИспользование известного устройства ны в хранении и использовании, легко под- 15 на больших рельефных поверхностях тела вергаются деформации, исправление человека (брюшная стенка, поястничная обкоторой вручную перед нанесением их неласть, грудная клетка, нижние и верхние ковозможно, а выравнивание ударной нагрузнечности, голова и т.д.) с различной кой приводит к потере заданной геометолщиной и рентгеноконтрастностью над трической формы. 20 объектом исследования до поверхности кожи покровных тканей, приведет к выраженИзвестно непосредственное нанесеной деформации элементов решетки, ние на поверхность кожи рентгеноконтрастискажению их изображения и размеров на ных маркеров, в том числе в виде сетки, экспонированной рентгенпленке, что совручную или с помощью трафаретов. Ручное выполнение такой маркировки 25 здаст ошибочную или невозможную трактовку результатов исследования. сложно и трудоемко, не обеспечивает строгого соблюдения формы и размеров маркеКроме того, выделить на коже и получить ров, приводит к образованию потеков, соответственно на экспонированной рентбрызг и других добавочных рентгеноконтрагенпленке при полипозиционном исследостных дефектов, требует длительной экспо- 30 вании с помощью решетчатых элементов зиции для высыхания нанесенного прямолинейные и особенно криволинейные рентгеноконтрастного вещества, а низкие адтопографоанатомические рентгено-. слабогезионные свойства суспензии бария приворентгено- и нерентгеноконтрастные ориендят к разрушению маркеров в процессе тиры тела человека невозможно (средняя исследования и осыпанию контраста на не- 35. линия тела, средне-ключичная линия, подмаркированные участки кожи, экран и кассету мышечные линии, пупок, хрящевой край реаппарата. Использование рентгеноконтрастберной дуги грудной клетки, гребешковый ного вещества с высокими адгезионными край крыла подвздошной кости и т.д.), что свойствами создает проблему нанесения его делает недостоверной трактовку данных на кожу и удаления, в связи с использованием 40 рентгенисследования и исключает правильагрессивных растворителей. ное построение тактики хирургического вмешательства. Нанесение рентгеноконтрастной сетки на кожу с помощью трафарета усиливает Рентгеноконтрастные метрические элеотмеченные недостатки ручного нанесения менты в решетке с квадратной ячейкой (босетки и приводит к необходимости постоян- 45 ковые элементы, поперечные элементы и ного индивидуального изготовления трафапространство между ними) имеют различретов по условиям съемки, что трудоемко и ные размеры и взаимоотношения, что значинецелесообразно. тельно усложняет определение на Известно устройство для маркировки, экспонированной пленке истинных размевыполненное в виде многослойной гибкой 50 ров исследуемого и сопряженных объектов полоски, содержащей адгезионный и несъи их деталей, даже на недеформированных емный защитный рентгенопрозрачные слои, участках решетки. между которыми размещен рентгенопрозВ известном решении нанесение поверх рачный слой-основа с нанесенными на пометрических элементов защитного слоя усверхность, прилегающую к защитному слою, 55 ложняет конструкцию и увеличивает расстометрическими элементами в виде решетки с яние их от рентгеновской пленки квадратной ячейкой из свето- и рентгеноВ известном решении выполнение люнелрозрачного материала, и съемный антибого из слоев из несветопрозрачного матеадгезионный слой, нанесенный на риала исключает возможность осуществлять [1]. через полоску визуализацию поверхности 26067 кожи и топог рафоанагомических ориентиров при наложении и совмещении с ними маркеров устройства, Кроме того, решетка с мелкой ячейкой маскирует детали структуры объекта рент- 5 генсъемки и сопряженных органов за счет их перекрытия. Если известное устройство использовать в виде ленты, намотанной на бабину в рулон, то в слоях намотки антиадгезионный 10 слой будет прилегать к защитному слою и рулон в свернутом состоянии может быть зафиксирован только, с помощью специальных приспособлений, при этом удаление антиадгезионного слоя перед наложением 15 отрезка ленты значительно усложняет использование устройства. Задачей изобретения является усовершенствование конструкции устройства для маркировки, в котором путем обеспечения 20 возможности точного визуального размещения рентгеноконтрастних элементов на коже по объективным и условным топографоанатомическим ориентирам и над объектом исследования значительно улучшают 25 результаты исследования, а путем выполнения метрических элементов в виде штрихов отстоящих на расстоянии равном их длине и нанесенных на нерастяжимый слой-основу с покрытием их адгезионным слоем и не- 30 разъемное размещение антиадгезионного слоя на противоположной стороне создают условия для получения на экспонированной рентгенпленке легко определяемых истинных размеров исследуемого и сопряженных 35 объектов тела человека независимо от проекционных условий, режима съемки и рельефа поверхности кожи, что в целом расширяет диапазон и повышает качество исследования, упрощает конструкцию и 40 улучшает эксплуатационные свойства устройства. Поставленная задача решается тем, что в устройстве для маркировки, выполненном в виде многослойной гибкой полоски, содер- 45 жащей рентгенопрозрачный слой-основу с нанесенными на одну из его поверхностей метрическими элементами из свето- и рентгенонепрозрачного материала, рентгенопрозрачный адгезионный и антиадгезионный 50слои, согласно изобретению рентгенопрозрачные слои выполнены светопрозрачными, метрические элементы выполнены в виде линейных отрезков, размещенных по оси слоя-основы со стороны адгезионного слоя 55 на расстоянии равном их длине, антиадгезионный слой выполнен рентгенопрозрачным несъемным и нанесен на противоположную поверхность слоя-основы, выполненного из нерастяжимого материала. На фиг. 1 изображен отрезок рентгеноконтрастной ленты; на фиг. 2 - маркировка ориентиров на коже при холецистографии. Устройство для маркировки выполнено в виде многослойной пленочной эластичной ленты (шириной в пределах 5 - 1 0 мм), содержащей свето- и рентгенопрозрачный нерастяжимый слой-основу 1, например из целлофана или других эфиров целлюлозы, по оси которого на одну из его поверхностей 2 нанесены свето- и рентгенонепрозрачные одномерные элементы 3 в виде линейных отрезков (штрихов) с промежутками 4, равными их длине (длина штрихов и промежутки между ними в пределах 5-10 мм, ширина штрихов 0.5-2,0 мм), поверх которых нанесен свето- и рентгенопрозрачный адгезионный к коже слой 5. например из акрилатного адгезита. Адгезионный слой обеспечивает также сохранение формы и размеров штрихов в процессе изготовления, транспортировки и эксплуатации ленты. Рентгеноконтрастная липкая лента хранится в рулоне (не показано) и сматывается * отрезками необходимой длины непосредственно при использовании. Для облегчения применения ленты в этих условиях и сохранения эксплуатационных свойств .на другую поверхность 6 слоя-основы 1 нанесен несъемный свето- и рентгенопрозрачный антиэдгезионный слой 7, например из полиэтилена. После наклеивания необходимого количества отрезков ленты на кожу по ориентирам и проведения необходимого полипозиционного или специального рентгенологического исследования, они удаляются или оставляются на коже до оперативного вмешательства. Отрезки липкой ленты расчитаны на одноразовое применение. Устройство для маркировки, все рентгенопрозрачные слои которого выполнены светопрозрачными, метрические элементы выполнены одномерными в виде линейных отрезков с размещением их по оси слоя-основы на расстоянии, равном их длине и покрытых адгезионным к коже слоем, при этом антиадгезионный слой выполнен несъемным на противоположной поверхности слояосновы, выполненного из нерастяжимого материала, независимо от рельефа поверхности кожи в месте исследования, толщины и вида подлежащих тканей, разнообразия объективных и условных не- и рентгеноконтрастных топографоанатомических ориентиров, проекционных условий и режима рентгенисследования, обеспечивает через все слои ленты визуализацию поверхности кожи и линий наложения (наклеивания) ее отрезков, на экспонированной 8 26067 рентгенпленке без применения измерительных приборов достоверную трактовку взаиморазмещения метрических элементов. общего соотношения и деталей объекта, истинных размеров исследуемого и сопряженных органов. (AS.. , v IT . (Purl Фиг 2 Упорядник Замовлення 4676 Техред М.Келемеш Коректор М Куль Тираж Підписне Державне патентне відомство України. 254655, ГСП. Киїз-53. Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород вул.Гагаріка. 101
