Жаротрубний котел

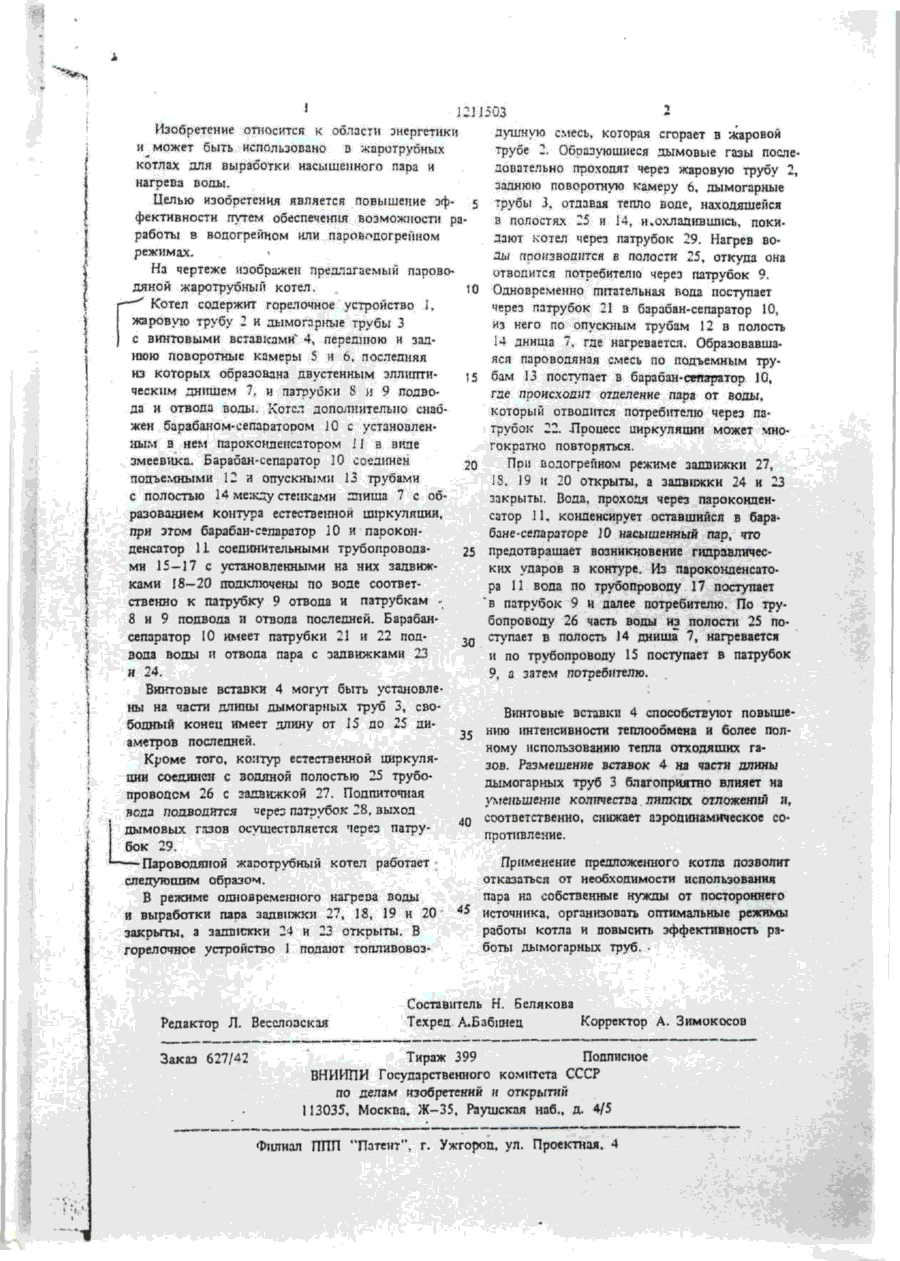

1. ПАРОВОДЯНОЙ ЖАРОТРУБНЫЙ КОТЕЛ, содержащий горелочное устройство, жаровую и дымогарные трубы с винтовыми вставками, переднюю и заднюю поворотные камеры, последняя из которых образована двустенным эллиптическим днишем, и патрубки подвода н отвода воды, о тл и ч а ю ш н й ' с я тем, что, с целью повышения эффективности путем обеспечения возможности работы а водогрейном или паровопогрейном режимах, котел до* полнительно снабжен барабаном-сепаратором с установленным в нем пароконденсатором в виде змеевика, соединенным подъемными и опускными трубами с полостью между стенками дниша с образованием контура естественной циркуляции, при этом барабан-сепаратор и змеевик соединительными трубопроводами с установленными на них задвижками подключены по воде соответственно к патрубку отвода и патрубкам подвода и отвода последней, а барабан-сепаратор имеет патрубки подвода воды и отвода пара с задвижками. , 2. Котел по л. 1, о т л н ч а ю ш я й с я тем, что винтовые вставки установлены на «асти длины дымогарных труб, свободный конец имеет длину от 15 до 25 диаметров последней. (Л СП О J J2JJ503 Изобретение относится к области энергетики душную смесь, которая сгорает в жаровой и может быть использовано в жаротрубных трубе 2. Образующиеся дымовые газы послекотлах для выработки насыщенного пара и довательно проходят через жаровую трубу 2, нагрева поды. заднюю поворотную камеру 6, дымогарные Целью изобретения является повышение эфтрубы 3. отдавая тепло воде, находящейся фективности путем обеспечения возможности рав полостях 25 н 14, и .охладившись, покиработы в водогрейном или пароводогрейиом дают котел через патрубок 29. Нагрев ворежимах. ды гтооизвошгтея в полости 25, откуда она На чертеже изображен предлагаемый паровоотводится потребителю через патрубок 9. дяной жаротрубный котел. 10 Одновременно питательная вода поступает —*"' Котел содержит горелочное устройство 1. через патрубок 21 в барабан-сепаратор 10, жаровую трубу 2 и дымогарные трубы 3 из него по опускным трубам 12 в полость с винтовыми вставками' 4, переднюю и зад14 днища 7, где нагревается. Образовавшанюю поворотные камеры S и 6, последняя яся пароводяная смесь по подъемным труиз которых образована двустенным эллипти15 бам 13 поступает в барабан-сепаратор 10, ческим днишем 7. и патрубки 8 л 9 подвогде происходит отделение пара от ЙОДЫ, да н отвода воды. Хотел дополнительно снабкоторый отводится потребителю через пажен барабаном-сепаратором J0 с установлентрубок 22. Процесс циркуляции может мноным з нем пароконденезтором J1 з віще гократно повторяться. змеевика. Барабан-сепаратор 10 соединен 20 При водогрейном режиме задвижки 27, подъемными 12 и опускными 13 трубами IS. 19 И 20 открыты, а задвижки 24 и 23 с полостью 14 между стенками зїиша 7 с обзакрыты. Вода, проходя через пароконденразованием контура естественной циркуляции, сатор 11. конденсирует оставшийся в барапри этом барабан-сепаратор J0 и пароконбане-сепараторе J0 насыщенный пар, что денсатор 1L соединительными трубопровода25 предотвращает возникновение гидравличесми 15—17 с установленными на них задвижких ударов в контуре. Из пароконденсатоками 18—20 подключены по воде соответра 11 вода по трубопроводу 17 поступает ственно к патрубку 9 отвода и патрубкам в патрубок 9 и далее потребителю. По тру8 и 9 подвода и отвода последней. Барабанбопроводу 26 часть воды из полости 25 посепаратор 10 имеет патрубки 21 и 22 под,п ступает в полость 14 дниша 7, нагревается вода поды и отвода пара с задвижками 23 и по трубопроводу 15 поступает в патрубок и 24. 9, а затем потребителю. Винтовые вставки 4 могут быть установлены на части длины дымогарных труб 3, свободный конец имеет длину от 15 до 25 диаметров последней. Кроме того, коитур естественной циркуляции соединен с водяной полостью 25 трубопроводом 26 с задвижкой 27. Подпиточная всяз подводится «врез патрубок 28, выход дымовых гззов осуществляется через патрубок 29. —-Пароводяной жаоотрубный котел работает • следующим образом. В режиме одновременного нагрева воды и выработки паоа задвнжки 27, 18, 19 и 20 закрыты, а задвижки 34 и 23 открыты. В горелочное устройство 1 подают топливовоэ Редактор Л. Весслоаская Заказ 627/42 Винтовые вставки 4 способствуют повышению интенсивности теплообмена и более пол35 ному использованию тепла отходяших газов. Размещение вставок 4 на части длины дымогарных труб 3 благоприятно влияет на уменьшение количества липких отложений и, 40 соответственно, снижает аэродинамическое сопротивление. Применение предложенного котла позволит отказаться от необходимости использования пара на собственные нужды от постороннего источника, организовать оптимальные режимы работы котла и повысить эффективность работы дымогарных труб. • Составитель Н. Белякова Техред А.Баблнец Корректор А. Зимокосов Тираж 399 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений к открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП '"Патент", г. Ужгород, ул. Проектная, 4
