Магнітний підвісний сепаратор

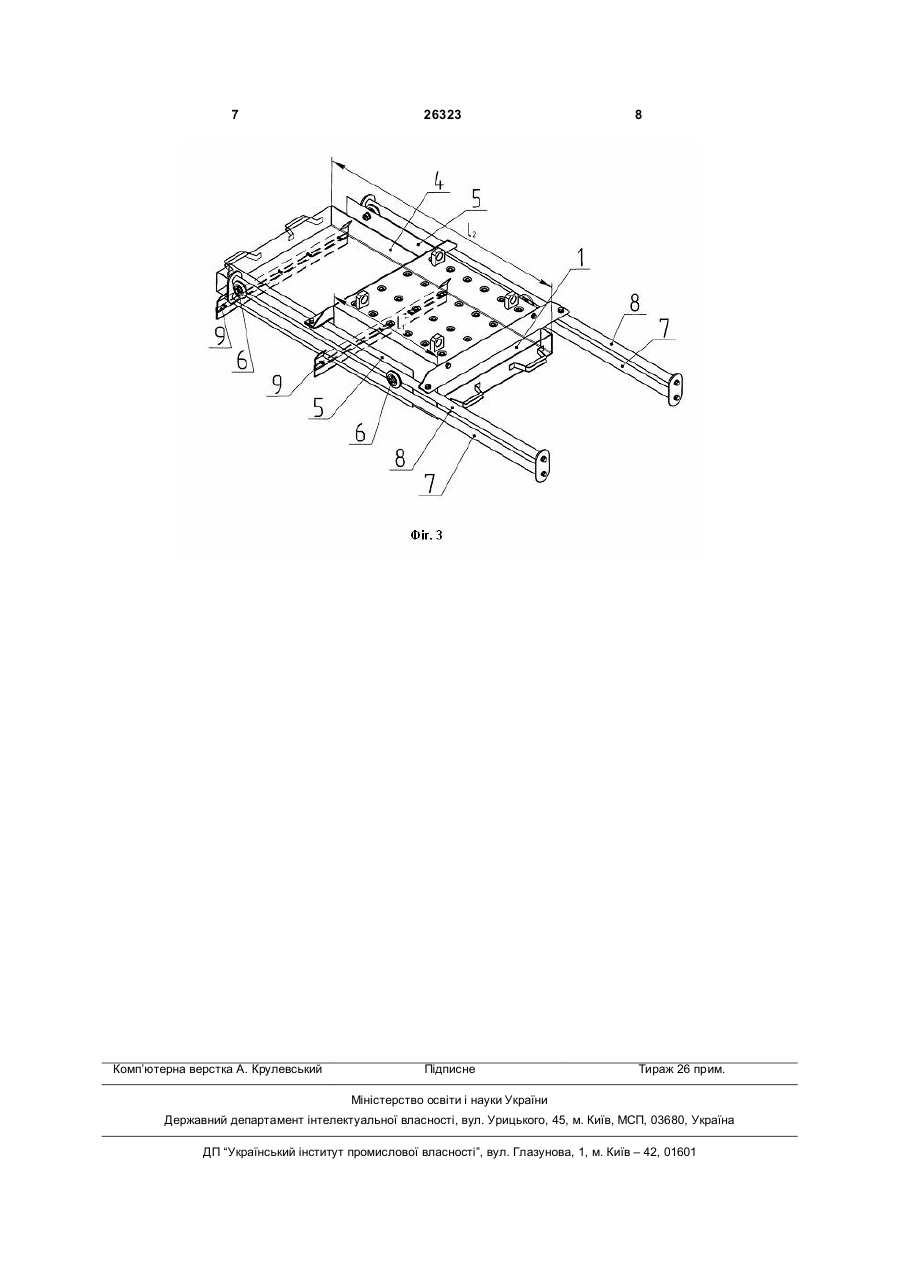

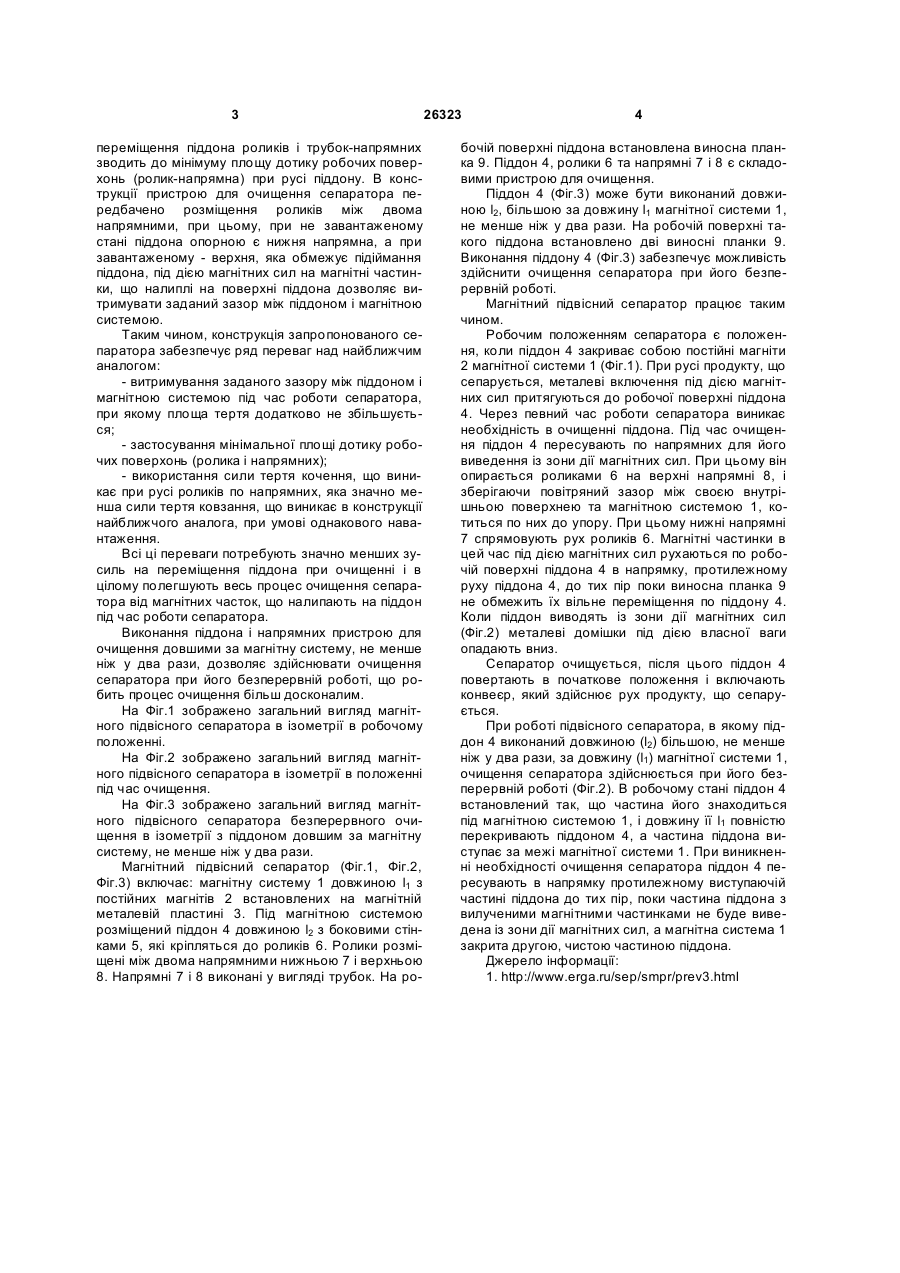

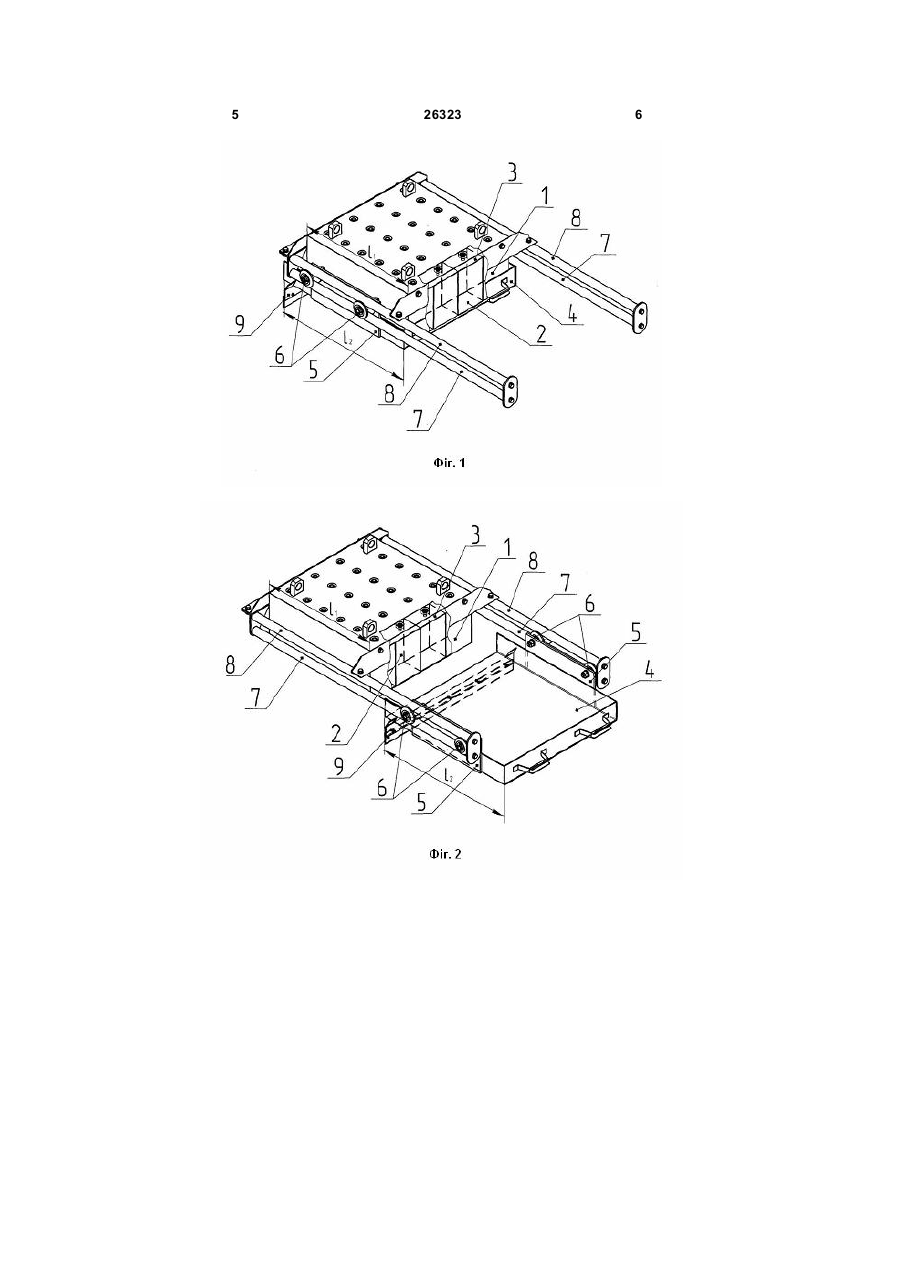

1. Магнітний підвісний сепаратор, що включає магнітну систему, яка виконана з постійних магнітів, встановлених на магнітній металевій пластині, і пристрій для очищення сепаратора, що включає розміщений під магнітною системою металевий 3 переміщення піддона роликів і трубок-напрямних зводить до мінімуму площу дотику робочих поверхонь (ролик-напрямна) при русі піддону. В конструкції пристрою для очищення сепаратора передбачено розміщення роликів між двома напрямними, при цьому, при не завантаженому стані піддона опорною є нижня напрямна, а при завантаженому - верхня, яка обмежує підіймання піддона, під дією магнітних сил на магнітні частинки, що налиплі на поверхні піддона дозволяє витримувати заданий зазор між піддоном і магнітною системою. Таким чином, конструкція запропонованого сепаратора забезпечує ряд переваг над найближчим аналогом: - витримування заданого зазору між піддоном і магнітною системою під час роботи сепаратора, при якому площа тертя додатково не збільшується; - застосування мінімальної площі дотику робочих поверхонь (ролика і напрямних); - використання сили тертя кочення, що виникає при русі роликів по напрямних, яка значно менша сили тертя ковзання, що виникає в конструкції найближчого аналога, при умові однакового навантаження. Всі ці переваги потребують значно менших зусиль на переміщення піддона при очищенні і в цілому полегшують весь процес очищення сепаратора від магнітних часток, що налипають на піддон під час роботи сепаратора. Виконання піддона і напрямних пристрою для очищення довшими за магнітну систему, не менше ніж у два рази, дозволяє здійснювати очищення сепаратора при його безперервній роботі, що робить процес очищення більш досконалим. На Фіг.1 зображено загальний вигляд магнітного підвісного сепаратора в ізометрії в робочому положенні. На Фіг.2 зображено загальний вигляд магнітного підвісного сепаратора в ізометрії в положенні під час очищення. На Фіг.3 зображено загальний вигляд магнітного підвісного сепаратора безперервного очищення в ізометрії з піддоном довшим за магнітну систему, не менше ніж у два рази. Магнітний підвісний сепаратор (Фіг.1, Фіг.2, Фіг.3) включає: магнітну систему 1 довжиною l1 з постійних магнітів 2 встановлених на магнітній металевій пластині 3. Під магнітною системою розміщений піддон 4 довжиною l2 з боковими стінками 5, які кріпляться до роликів 6. Ролики розміщені між двома напрямними нижньою 7 і верхньою 8. Напрямні 7 і 8 виконані у вигляді трубок. На ро 26323 4 бочій поверхні піддона встановлена виносна планка 9. Піддон 4, ролики 6 та напрямні 7 і 8 є складовими пристрою для очищення. Піддон 4 (Фіг.3) може бути виконаний довжиною l2, більшою за довжину l1 магнітної системи 1, не менше ніж у два рази. На робочій поверхні такого піддона встановлено дві виносні планки 9. Виконання піддону 4 (Фіг.3) забезпечує можливість здійснити очищення сепаратора при його безперервній роботі. Магнітний підвісний сепаратор працює таким чином. Робочим положенням сепаратора є положення, коли піддон 4 закриває собою постійні магніти 2 магнітної системи 1 (Фіг.1). При русі продукту, що сепарується, металеві включення під дією магнітних сил притягуються до робочої поверхні піддона 4. Через певний час роботи сепаратора виникає необхідність в очищенні піддона. Під час очищення піддон 4 пересувають по напрямних для його виведення із зони дії магнітних сил. При цьому він опирається роликами 6 на верхні напрямні 8, і зберігаючи повітряний зазор між своєю внутрішньою поверхнею та магнітною системою 1, котиться по них до упору. При цьому нижні напрямні 7 спрямовують рух роликів 6. Магнітні частинки в цей час під дією магнітних сил рухаються по робочій поверхні піддона 4 в напрямку, протилежному руху піддона 4, до тих пір поки виносна планка 9 не обмежить їх вільне переміщення по піддону 4. Коли піддон виводять із зони дії магнітних сил (Фіг.2) металеві домішки під дією власної ваги опадають вниз. Сепаратор очищується, після цього піддон 4 повертають в початкове положення і включають конвеєр, який здійснює рух продукту, що сепарується. При роботі підвісного сепаратора, в якому піддон 4 виконаний довжиною (l2) більшою, не менше ніж у два рази, за довжину (l1) магнітної системи 1, очищення сепаратора здійснюється при його безперервній роботі (Фіг.2). В робочому стані піддон 4 встановлений так, що частина його знаходиться під магнітною системою 1, і довжину її l1 повністю перекривають піддоном 4, а частина піддона виступає за межі магнітної системи 1. При виникненні необхідності очищення сепаратора піддон 4 пересувають в напрямку протилежному виступаючій частині піддона до тих пір, поки частина піддона з вилученими магнітними частинками не буде виведена із зони дії магнітних сил, а магнітна система 1 закрита другою, чистою частиною піддона. Джерело інформації: 1. http://www.erga.ru/sep/smpr/prev3.html 5 26323 6 7 Комп’ютерна верстка А. Крулевський 26323 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
