Жалюзі у зборі для вікна у схиленому даху

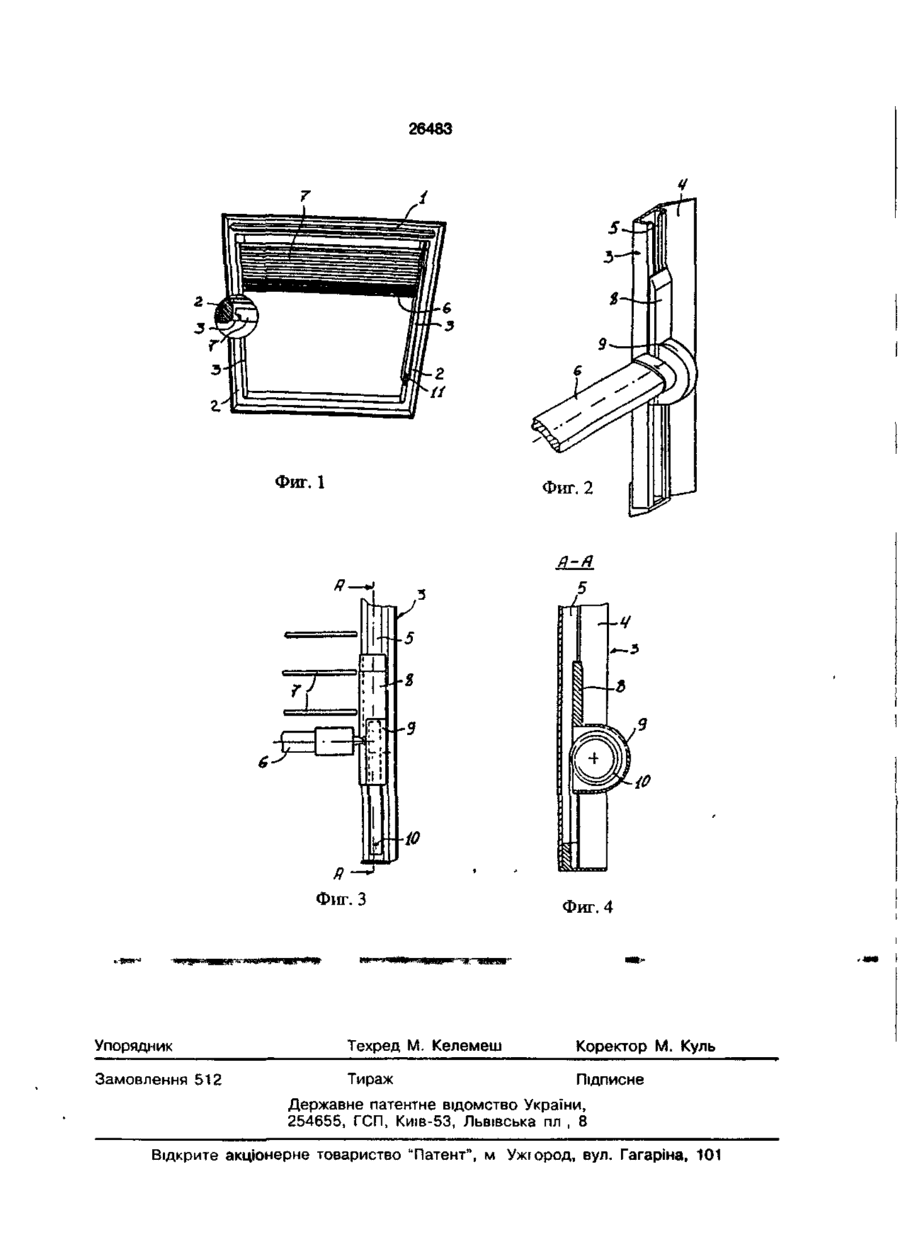

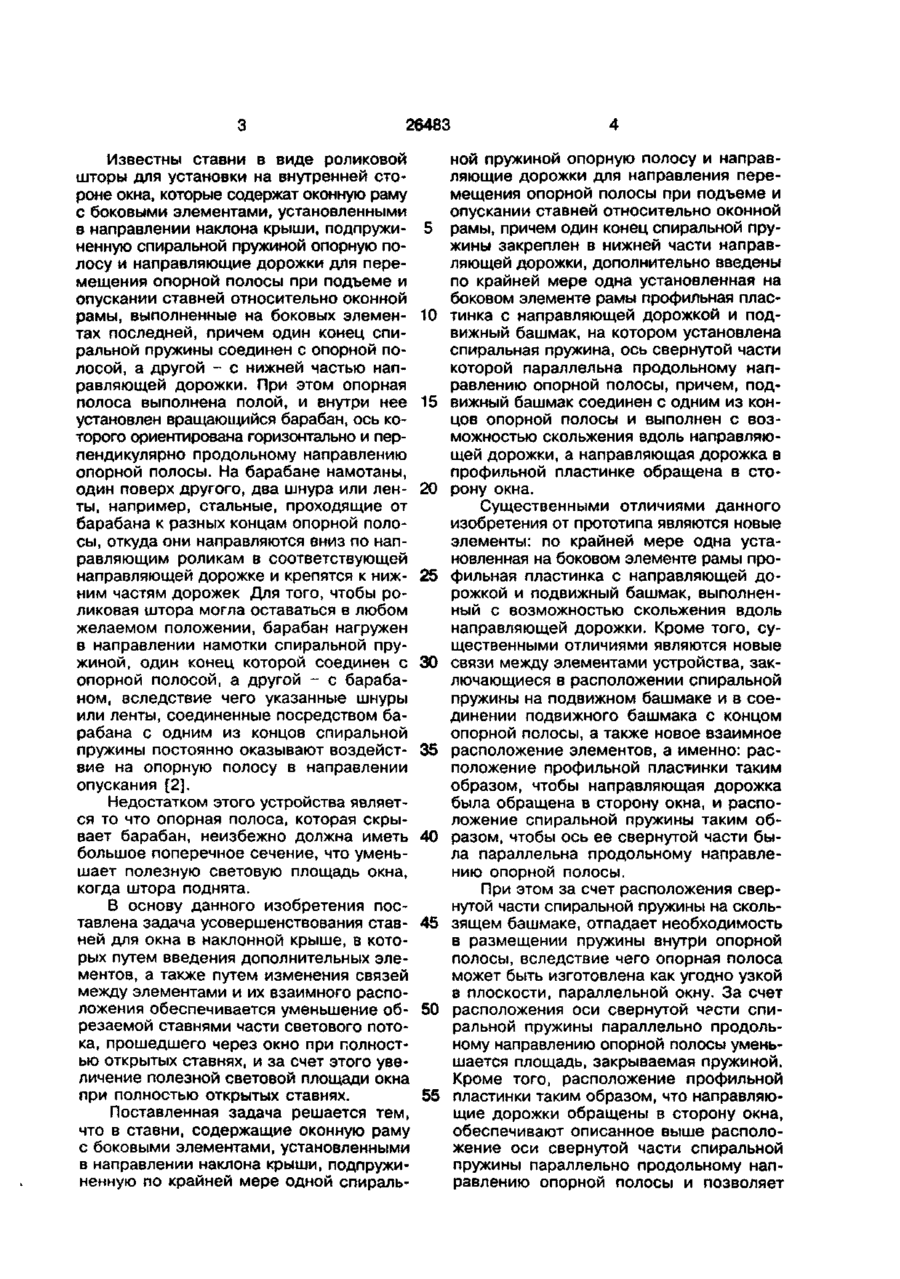

1. Жалюзи в сборе для окна в наклонной крыше, содержащей оконную раму с боковыми элементами, установленными в направлении наклона крыши, опорную полосу, подпружиненную по крайней мере одной спиральной пружиной, и нап равляющие дорожки для направления опорной полосы при подъеме и опускании-ставней относительно оконной рамы, причем один из концов спиральной пружины закреплен в нижней части направляющей дорожки, о т л и ч а ю щ и е с я тем, что они снабжены по крайней мере одной установленной на боковом элементе оконной рамы профильной пластинкой с направляющей дорожкой, обращенной в сторону окна, и подвижным башмаком, соединенным с одним из концов опорной полосы и выполненным с возможностью скольжения вдоль направляющей дорожки, с размещенной на нем спиральной пружиной, ось свернутой части которой параллельна продольному направлению опорной полосы. 2. Жалюзи по п. 1, о т л и ч а ю щ и е с я тем, что они установлены с внутренней стороны окна. С > оо Изобретение относится к ставням в виде жалюзи или шторы, предназначенным для установки на окне в наклонной крыше. Известны роликовые ставни, в которых для облегчения опускания используются спиральные пружины. Эти роликовые ставни, предназначенные для установки с наружной стороны окна, содержат тяжелую раму с дорожками, обращенными к середине окна, для направления опорной полосы ставней и спиральные пружины, установленные в каждом из двух нижних углов оконной рамы, причем, оси вращения спиральных пружин перпендикулярны плоскости ставней. Развернутые части этих пружин проходят вверх в направляющих дорожках и прикреплены к концам опорной полосы, притягивая таким образом опорную полосу, а, следовательно, и роликовые ставни в опущенное положение [1]. Недостатком описанного устройства является большая ширина направляющих, обусловленная необходимостью скрыть пружину, что существенно уменьшает полезную световую площадь окна О 26483 Известны ставни в виде роликовой шторы для установки на внутренней стороне окна, которые содержат оконную раму с боковыми элементами, установленными в направлении наклона крыши, подпружиненную спиральной пружиной опорную полосу и направляющие дорожки для перемещения опорной полосы при подъеме и опускании ставней относительно оконной рамы, выполненные на боковых элементах последней, причем один конец спиральной пружины соединен с опорной полосой, а другой - с нижней частью направляющей дорожки. При этом опорная полоса выполнена полой, и внутри нее установлен вращающийся барабан, ось которого ориентирована горизонтально и перпендикулярно продольному направлению опорной полосы. На барабане намотаны, один поверх другого, два шнура или ленты, например, стальные, проходящие от барабана к разных концам опорной полосы, откуда они направляются вниз по направляющим роликам в соответствующей направляющей дорожке и крепятся к нижним частям дорожек Для того, чтобы роликовая штора могла оставаться в любом желаемом положении, барабан нагружен в направлении намотки спиральной пружиной, один конец которой соединен с опорной полосой, а другой - с барабаном, вследствие чего указанные шнуры или ленты, соединенные посредством барабана с одним из концов спиральной пружины постоянно оказывают возденетвие на опорную полосу в направлении опускания [2]. Недостатком этого устройства является то что опорная полоса, которая скрывает барабан, неизбежно должна иметь большое поперечное сечение, что уменьшает полезную световую площадь окна, когда штора поднята. В основу данного изобретения поставлена задача усовершенствования ставней для окна в наклонной крыше, в которых путем введения дополнительных элементов, а также путем изменения связей между элементами и их взаимного расположения обеспечивается уменьшение обрезаемой ставнями части светового потока, прошедшего через окно при полностью открытых ставнях, и за счет этого увеличение полезной световой площади окна при полностью открытых ставнях. Поставленная задача решается тем, что в ставни, содержащие оконную раму с боковыми элементами, установленными в направлении наклона крыши, подпружиненную по крайней мере одной спираль 5 10 15 20 25 30 35 40 45 50 55 ной пружиной опорную полосу и направляющие дорожки для направления перемещения опорной полосы при подъеме и опускании ставней относительно оконной рамы, причем один конец спиральной пружины закреплен в нижней части направляющей дорожки, дополнительно введены по крайней мере одна установленная на боковом элементе рамы профильная пластинка с направляющей дорожкой и подвижный башмак, на котором установлена спиральная пружина, ось свернутой части которой параллельна продольному направлению опорной полосы, причем, подвижный башмак соединен с одним из концов опорной полосы и выполнен с возможностью скольжения вдоль направляющей дорожки, а направляющая дорожка в профильной пластинке обращена в сторону окна. Существенными отличиями данного изобретения от прототипа являются новые элементы: по крайней мере одна установленная на боковом элементе рамы профильная пластинка с направляющей дорожкой и подвижный башмак, выполненный с возможностью скольжения вдоль направляющей дорожки. Кроме того, существенными отличиями являются новые связи между элементами устройства, заключающиеся в расположении спиральной пружины на подвижном башмаке и в соединении подвижного башмака с концом опорной полосы, а также новое взаимное расположение элементов, а именно: расположение профильной пластинки таким образом, чтобы направляющая дорожка была обращена в сторону окна, и расположение спиральной пружины таким образом, чтобы ось ее свернутой части была параллельна продольному направлению опорной полосы. При этом за счет расположения свернутой части спиральной пружины на скользящем башмаке, отпадает необходимость в размещении пружины внутри опорной полосы, вследствие чего опорная полоса может быть изготовлена как угодно узкой в плоскости, параллельной окну. За счет расположения оси свернутой части спиральной пружины параллельно продольному направлению опорной полосы уменьшается площадь, закрываемая пружиной. Кроме того, расположение профильной пластинки таким образом, что направляющие дорожки обращены в сторону окна, обеспечивают описанное выше расположение оси свернутой части спиральной пружины параллельно продольному направлению опорной полосы и позволяет 26483 изготовить профильные пластинки настолько узкими, насколько это возможно. Таким образом данное изобретение позволяет уменьшить ширину элементов, которые обрезают световой поток, проходящий через окно при полностью открытых ставнях, за счет чего увеличивается полезная световая площадь окна. Кроме того, расположение элементов механизма - спиральной пружины, скользящего башмака и направляющей дорожки между направляющими пластинками и окном, т.е. таким образом, что они практически не видны изнутри помещения, в котором установлено окно, позволяет улучшить внешний вид устройства. На фиг.1 приведен вид изнутри на окно в наклонной крыше с частично опущенными ставнями; на фиг.2 - часть профильной пластинки со скользящим башмаком С корпусом для спиральной пружины и концом опорной полосы ставней, соединенным с башмаком, в изометрии; на фиг.З - вид спереди на элементы, показанные на фиг.2; на фиг.4 - разрез по линии А-А на фиг.З. Ставни в виде жалюзи для окна в наклонной крыше, изображенные на фиг.1, установлены с внутренней стороны окна и содержат оконную раму 1 с боковыми элементами 2, расположенными параллельно наклону крыши, профильные пластинки 3 с выступами 4 и направляющими дорожками 5 (фиг.2 и 4), обращенными к стеклу, закрепленные на боковых элементах 2 с помощью указанных выступов 4. В одной из профильных пластинок 3 установлены с возможностью перемещения концы с вырезами опорной полосы 6 (фиг.1, 2) и пластинок жалюзи 7, как показано в кружке на фиг.1. Аналогичным образом пластинки жалюзи установлены во второй профильной пластинке 3. Во 5 10 15 20 25 30 35 40 второй же профильной пластинке 3 установлен подвижный башмак 8 (фиг.2-4), жестко соединенный с опорной полосой 6. На подвижном башмаке 8 в корпусе 9 (фиг.2-4), установлена свернутая часть спиральной пружины 10, развернутая часть которой проходит вдоль направляющей дорожки 5 вниз и закреплена в нижней части профильной пластинки 3. На боковом элементе 2 оконной рамы 1 установлен привод 11 (фиг.1) для управления опорной полосой 6. Устройство работает следующим образом. Спиральная пружина 10 воздействует на опорную полосу 6 в направлении ее положения в опущенном состоянии. Привод 11 приводит опорную полосу 6 в движение вверх или вниз в зависимости от необходимости открыть или закрыть ставни соответственно. Усилие пружины 10 может быть отрегулировано таким образом, чтобы ставни всегда оставались в том положении, в котором они установлены, тем более, когда окно повернуто в вертикальное положение, при котором его нижняя часть находится вверху. Когда ставни подняты, изнутри видны только узкие профильные пластинки 3 и поднятые жалюзи вверху окна с узкой опорной полосой 6. Подвижный башмак 8 с пружиной 10 в корпусе 9 скрыт за профильными пластинкам 3 и частично - за опорной полосой 6. Таким образом, вынесение спиральной пружины на подвижный башмак с расположением осей пружин параллельно продольному направлению опорной полосы существенно увеличивает полезную световую площадь окна за счет уменьшения ширины опорной полосы и улучшает внешний вид устройства за счет расположения механизма за профильными пластинками. 26483 Фиг. 1 Фиг. 2 |1 Фиг. 3 Фиг. 4 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 512 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул. Гагаріна, 101
