Зірочка для круглолапкових ланцюгів скребкових конвейєрів я.м.кононова
Формула / Реферат
1. Звездочка для круглозвенных цепей скребковых конвейеров, включающая два ряда зубьев с опорными площадками для горизонтальных звеньев цепи, отличающаяся тем, что с целью повышения надежности и плавности работы звездочки, одна из опорных площадок каждого зуба имеет ширину, равную ширине зуба, а другая опорная площадка того же зуба имеет ширину, меньше ширины зуба, причем каждая опорная площадка зуба расположена напротив опорной площадки такой же ширины смежного зуба того же ряда и рядом с опорной площадкой другой ширины смежного зуба другого ряда. 2. Звездочка по п. 1, отличающаяся тем, что она снабжена двумя рядом расположенными в каждом ряду дополнительными зубьями, обе опорные площадки одного из которых имеют ширину, равную ширине зуба, а ширина обеих опорных площадок другого зуба меньше ширины зуба.
Текст

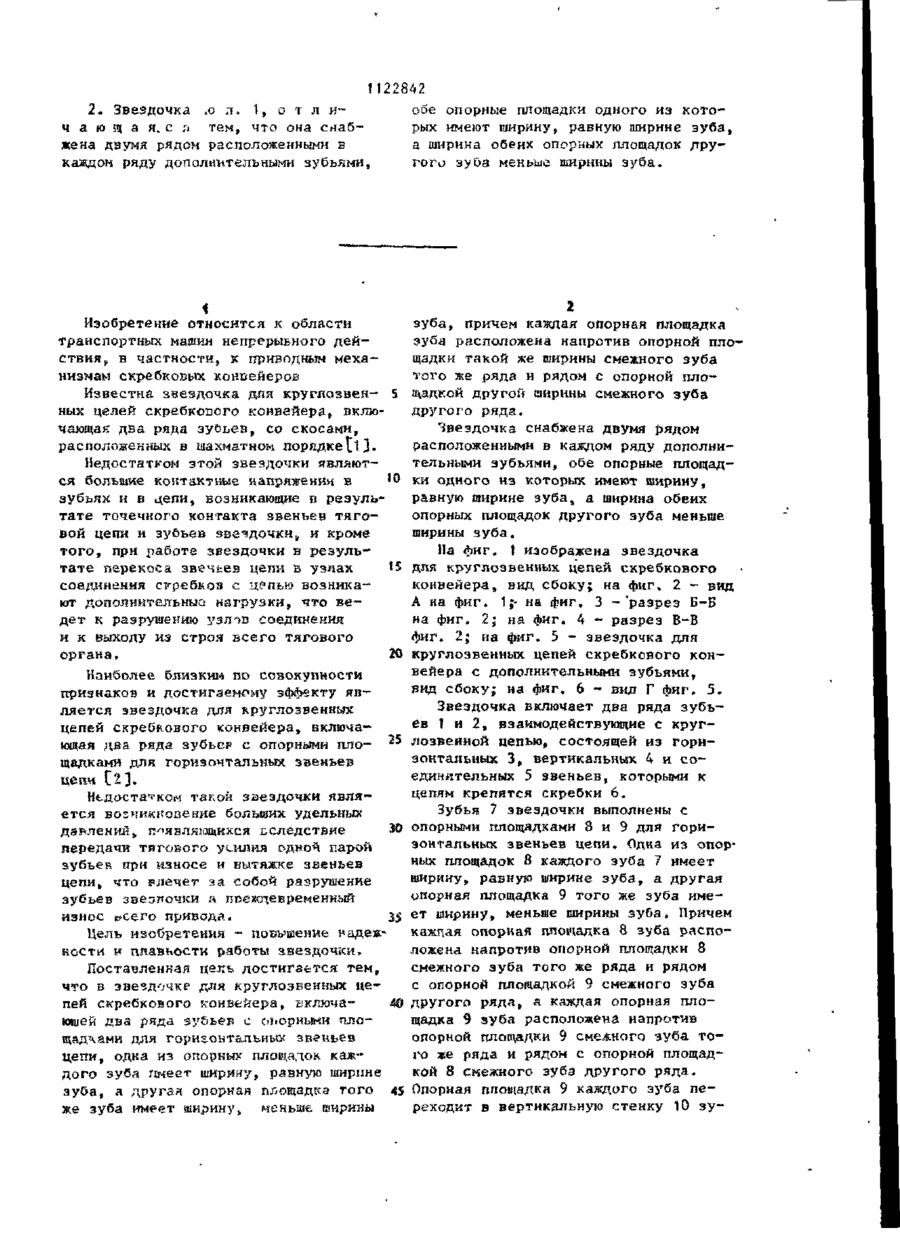

1. Звездочка для круглозвенных цепей скребковых конвейеров, включа ющая два ряда зубьев с опорными площадками для горизонтальных звеньев цепи, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и плавности работы звездочки, одна из опорных площадок каждого зуба имеет ширину, равную ширине зуба, а другая опорная площадка того же зуба имеет ширину, меньше ширины зуба, причем каждая опорная площадка зуба расположена напротив опорной площадки такой же ширины смежного зуба того же ряда и рядом с опорной площадкой другой ширины смежного зуба другого ряда. Фигі І і " 1122842 2. Звездочка . л, \t с т л ио обе опорные площадки одного из коточ а ю ЕЦ а я. с и тем, что она снабрых имеют ширину, равную ширине зуба, жена двумя рядом расположенными в а ширина обеих опорных площадок друкаждом ряду дополнительными зубьями, гого зуОа меньые ширины зуба. Изобретение относится к области транспортных машин непрерывного действия,, в частности, к приводным механизмам скребковых конвейеров Известна звездочка для кругяозвен- 5 ных целей скребкового конвейера, включающая' два ряда зу&ьев, со скосами, расположенных в шахматном порядке\\ Д. Недостатком этой звездочки являются большие контактные напряжении в ко зубьях и в 4
ДивитисяДодаткова інформація
Назва патенту англійськоюKononov's sprocket for round-link chains of scraper conveyors
Автори англійськоюKononov Yakiv Makarovych
Назва патенту російськоюЗвездочка для круглозвенных цепей скребковых конвейеров
Автори російськоюКононов Яков Макарович
МПК / Мітки
МПК: E21F 13/08
Мітки: зірочка, круглолапкових, ланцюгів, я.м.кононова, конвейєрів, скребкових
Код посилання
<a href="https://ua.patents.su/6-16630-zirochka-dlya-kruglolapkovikh-lancyugiv-skrebkovikh-konvejjehriv-yamkononova.html" target="_blank" rel="follow" title="База патентів України">Зірочка для круглолапкових ланцюгів скребкових конвейєрів я.м.кононова</a>
