Парасолька

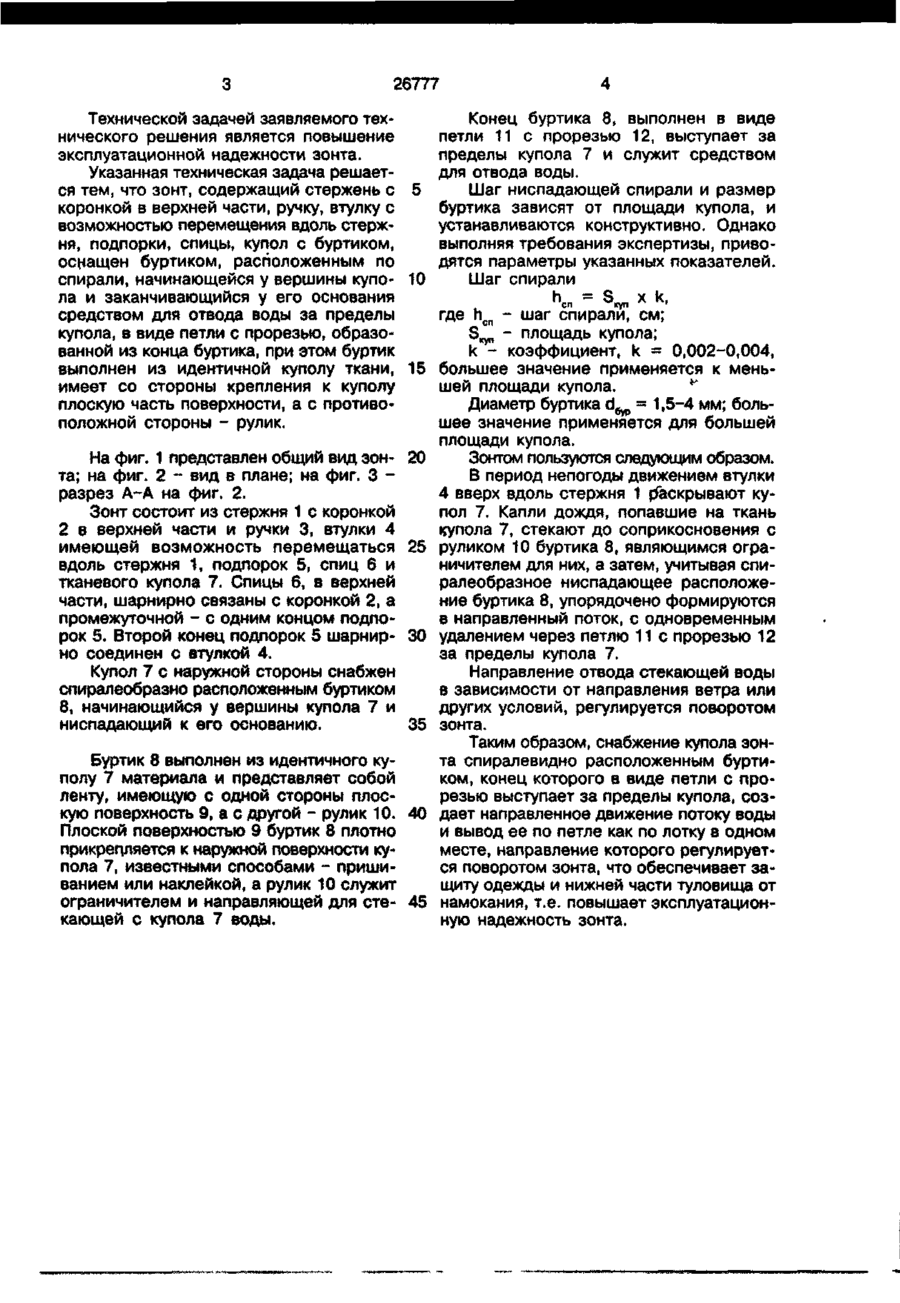

1. Зонт, содержащий стержень с коронкой в верхней части, ручку, втулку, установленную с возможностью осевого перемещения по стержню, подпорки, спи Изобретение относится к области предметов личного пользования и дорожных принадлежностей и, в частности, к зонтам, предназначенным для защиты человека от атмосферных осадков, оно может использоваться в переносных или стационарных зонтах при работе на открытом воздухе, например выносной торговли или бытовых услуг. Известен зонт (прототип), содержащий стержень с коронкой в верхней части, ручку, втулку с возможностью перемещения вдоль стержня, подпорки, систему составных спиц, включающих основные спицы, к наружным концам которых шарнирно прикреплены поворотные спицы, купол, пришиваемый к основным спицам и закрепленный за наружные свободные концы поворотных спиц, шатун. При раскрытии зонта, наружные концы поворотных спиц с помощью шатунов поднимаются цы, купол с буртиком, о т л и ч а ю щ и й с я тем, что буртик расположен по спирали, начинающейся у вершины купола и заканчивающейся у его основания средством для отвода воды за пределы купола, в виде петли с прорезью, образованной из конца буртика. 2. Зонт по п. 1, о т л и ч а ю щ и й с я тем, что буртик выполнен из идентичной куполу ткани, имеет со стороны крепления к куполу плоскую часть поверхности, а с противоположной стороны - рулик. вверх, образуя сплошной по всему периметру буртик для сбора стекающей с купола воды. При закрытии зонта наружные свободные концы поворотных спиц опускаются на основную спицу [1]. Недостатком данного устройства является низкая эксплуатационная надежность зонта, объясняемая следующим. При эксплуатации зонта, в нижней части купола, т.е. у буртика скапливается значительное количество дождевой воды, поэтому периодически необходимо зонт опускать куполом вниз для ее слива. Кроме того, отсутствует контроль за количеством собравшейся воды, что неизбежно приведет к ее переливу через край буртика и попаданию на одежду и нижнюю часть туловища, т.е. техническое решение не обеспечивает надлежащего предохранения от намокания при пользовании. 26777 Технической задачей заявляемого технического решения является повышение эксплуатационной надежности зонта. Указанная техническая задача решается тем, что зонт, содержащий стержень с 5 коронкой в верхней части, ручку, втулку с возможностью перемещения вдоль стержня, подпорки, спицы, купол с буртиком, оснащен буртиком, расположенным по спирали, начинающейся у вершины купо- 10 ла и заканчивающийся у его основания средством для отвода воды за пределы купола, в виде петли с прорезью, образованной из конца буртика, при этом буртик выполнен из идентичной куполу ткани, 15 имеет со стороны крепления к куполу плоскую часть поверхности, а с противо^ положной стороны - рулик. На фиг. 1 представлен общий вид зонта; на фиг. 2 - вид в плане; на фиг. 3 разрез А-А на фиг. 2. Зонт состоит из стержня 1 с коронкой 2 в верхней части и ручки 3, втулки 4 имеющей возможность перемещаться вдоль стержня 1, подпорок 5, спиц 6 и тканевого купола 7. Спицы 6, в верхней части, шарнирно связаны с коронкой 2, а промежуточной - с одним концом подпорок 5. Второй конец подпорок 5 шарнирно соединен с втулкой 4. Купол 7 с наружной стороны снабжен спиралеобразно расположенным буртиком 8, начинающийся у вершины купола 7 и ниспадающий к его основанию. 20 25 30 35 Буртик 8 выполнен из идентичного куполу 7 материала и представляет собой ленту, имеющую с одной стороны плоскую поверхность 9, а с другой - рулик 10. 40 Плоской поверхностью 9 буртик 8 плотно прикрепляется к наружной поверхности купола 7, известными способами - пришиванием или наклейкой, а рулик 10 служит ограничителем и направляющей для сте- 45 кающей с купола 7 воды. Конец буртика 8, выполнен в виде петли 1 1 с прорезью 12, выступает за пределы купола 7 и служит средством для отвода воды. Шаг ниспадающей спирали и размер буртика зависят от площади купола, и устанавливаются конструктивно. Однако выполняя требования экспертизы, приводятся параметры указанных показателей. Шаг спирали где hcn - шаг спирали, см; cn S«yn " площадь купола; к - коэффициент, к = 0,002-0,004, большее значение применяется к меньшей площади купола. * " Диаметр буртика d 6 y p = 1,5-4 мм; большее значение применяется для большей площади купола. Зонтом пользуются следующим образом. В период непогоды движением втулки 4 вверх вдоль стержня 1 раскрывают купол 7. Капли дождя, попавшие на ткань купола 7, стекают до соприкосновения с руликом 10 буртика 8, являющимся ограничителем для них, а затем, учитывая спиралеобразное ниспадающее расположение буртика 8, упорядочено формируются в направленный поток, с одновременным удалением через петлю 1 1 с прорезью 12 за пределы купола 7. Направление отвода стекающей воды в зависимости от направления ветра или других условий, регулируется поворотом зонта. Таким образом, снабжение купола зонта спиралевидно расположенным буртиком, конец которого в виде петли с прорезью выступает за пределы купола, создает направленное движение потоку воды и вывод ее по петле как по лотку в одном месте, направление которого регулируется поворотом зонта, что обеспечивает защиту одежды и нижней части туловища от намокания, т.е. повышает эксплуатационную надежность зонта. 26777 12 9 и г. 2 Фиг.З Упорядник Техред М. Келемеш Коректор М.Самборська Замовлення 529 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
