Частотний фазовий синхронний дискримінатор

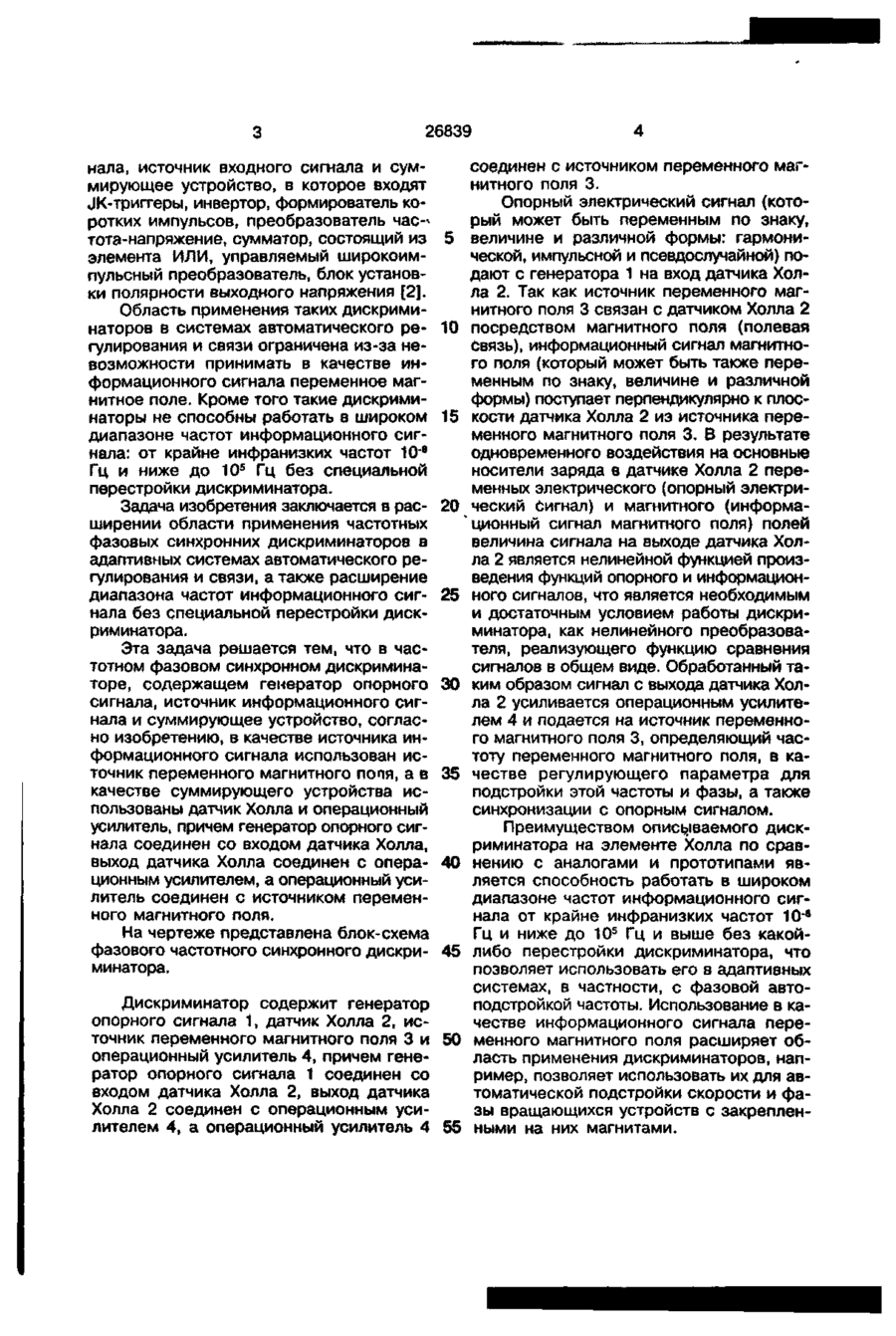

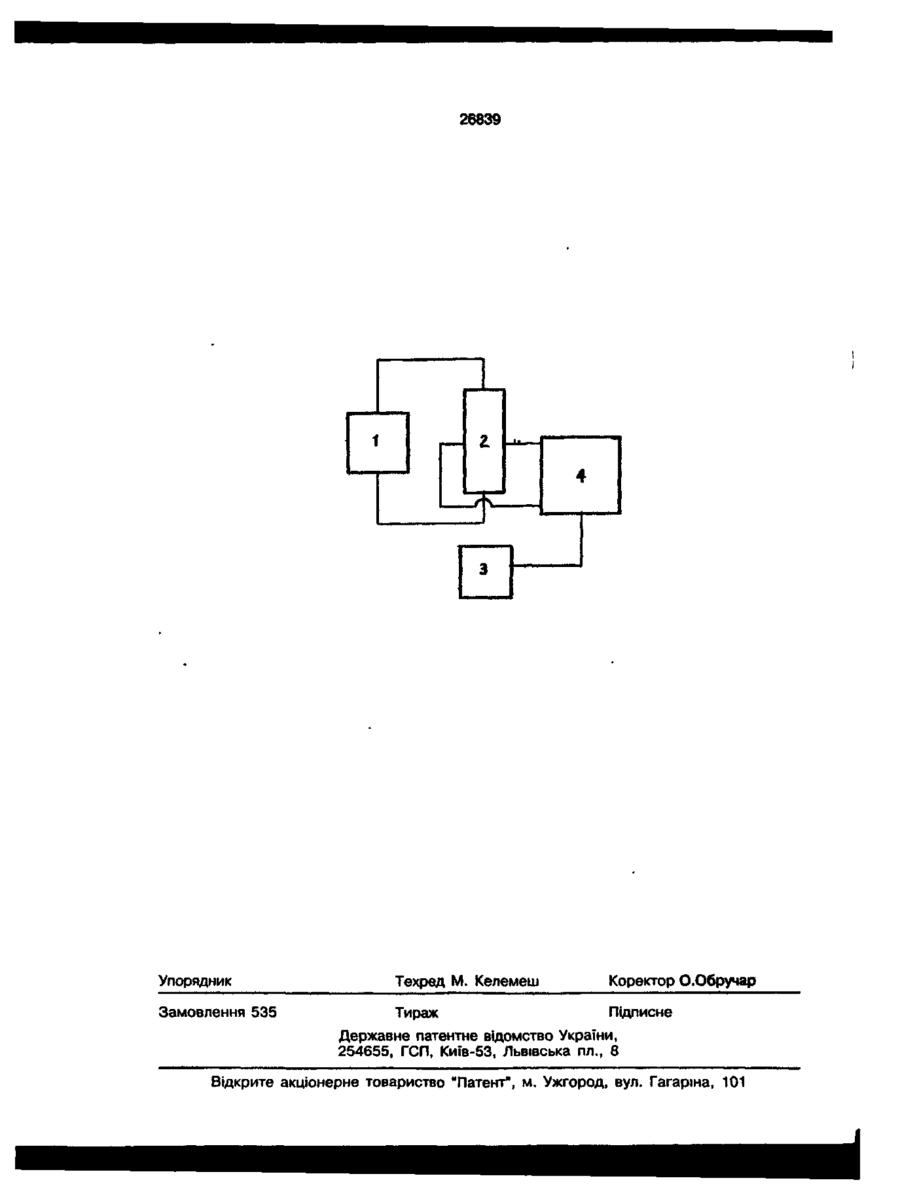

Частотный фазовый синхронный дискриминатор, содержащий генератор опорного сигнала, источник информационного сигнала и суммирующее устройство, о тл и ч а ю щ и й с я тем, что в качестве источника информационного сигнала использован источник переменного магнитного поля, в качестве суммирующего устройства использованы датчик Холла и операционный усилитель, причем генератор опорного сигнала соединен со входом датчика Холла, выход датчика Холла соединен с операционным усилителем, а операционный усилитель соединен с источником переменного магнитного поля. и основной фазовый детектор и фильтр нижних частот (Патент США № 3624523 г кл. 328-141). Известен синхронный демодулятор, содержащий однополупериодные выпрямители входного и опорного сигналов противоположной полярности и весовой сумматор (Патент ГДР № 117777, кл. Н 03 D 3/06). Известен частотный дискриминатор, содержащий источник опорной частоты, подстраиваемый генератор и суммирующее устройство, содержащее делитель частоты, элемент И и реверсивный счетчик [1]. Наиболее близким по технической сущности является фазовый дискриминатор, содержащий источник опорного сиг 00 SO w о 26839 нала, источник входного сигнала и суммирующее устройство, в которое входят JK-триггеры, инвертор, формирователь коротких импульсов, преобразователь час-^ тота-напряжение, сумматор, состоящий из элемента ИЛИ, управляемый широкоимпульсный преобразователь, блок установки полярности выходного напряжения [2]. Область применения таких дискриминаторов в системах автоматического регулирования и связи ограничена из-за невозможности принимать в качестве информационного сигнала переменное магнитное поле. Кроме того такие дискриминаторы не способны работать в широком диапазоне частот информационного сигнала: от крайне инфранизких частот 10 е Гц и ниже до 105 Гц без специальной перестройки дискриминатора. Задача изобретения заключается в расширении области применения частотных фазовых синхронних дискриминаторов в адаптивных системах автоматического регулирования и связи, а также расширение диапазона частот информационного сигнала без специальной перестройки дискриминатора. Эта задача решается тем, что в частотном фазовом синхронном дискриминаторе, содержащем генератор опорного сигнала, источник информационного сигнала и суммирующее устройство, согласно изобретению, в качестве источника информационного сигнала использован источник переменного магнитного попя, а в качестве суммирующего устройства использованы датчик Холла и операционный усилитель, причем генератор опорного сигнала соединен со входом датчика Холла, выход датчика Холла соединен с операционным усилителем, а операционный усилитель соединен с источником переменного магнитного поля. На чертеже представлена блок-схема фазового частотного синхронного дискриминатора. 5 10 15 20 25 30 35 40 45 Дискриминатор содержит генератор опорного сигнала 1, датчик Холла 2, источник переменного магнитного поля 3 и 50 операционный усилитель 4, причем генератор опорного сигнала 1 соединен со входом датчика Холла 2, выход датчика Холла 2 соединен с операционным усилителем 4, а операционный усилитель 4 55 соединен с источником переменного магнитного поля 3. Опорный электрический сигнал (который может быть переменным по знаку, величине и различной формы: гармонической, импульсной и псевдослучайной) подают с генератора 1 на вход датчика Холла 2. Так как источник переменного магнитного поля 3 связан с датчиком Холла 2 посредством магнитного поля (полевая связь), информационный сигнал магнитного поля (который может быть также переменным по знаку, величине и различной формы) поступает перпендикулярно к плоскости датчика Холла 2 из источника переменного магнитного поля 3. В результате одновременного воздействия на основные носители заряда в датчике Холла 2 переменных электрического (опорный электрический сигнал) и магнитного (информационный сигнал магнитного поля) полей величина сигнала на выходе датчика Холла 2 является нелинейной функцией произведения функций опорного и информационного сигналов, что является необходимым и достаточным условием работы дискриминатора, как нелинейного преобразователя, реализующего функцию сравнения сигналов в общем виде. Обработанный таким образом сигнал с выхода датчика Холла 2 усиливается операционным усилителем 4 и подается на источник переменного магнитного поля 3, определяющий частоту переменного магнитного поля, в качестве регулирующего параметра для подстройки этой частоты и фазы, а также синхронизации с опорным сигналом. Преимуществом описываемого дискриминатора на элементе Холла по сравнению с аналогами и прототипами является способность работать в широком диапазоне частот информационного сигнала от крайне инфранизких частот 1 0 е Гц и ниже до 105 Гц и выше без какойлибо перестройки дискриминатора, что позволяет использовать его в адаптивных системах, в частности, с фазовой автоподстройкой частоты. Использование в качестве информационного сигнала переменного магнитного поля расширяет область применения дискриминаторов, например, позволяет использовать их для автоматической подстройки скорости и фазы вращающихся устройств с закрепленными на них магнитами. 26839 1 I * \ '4 1 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 535 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
