Інструмент для радіального кування

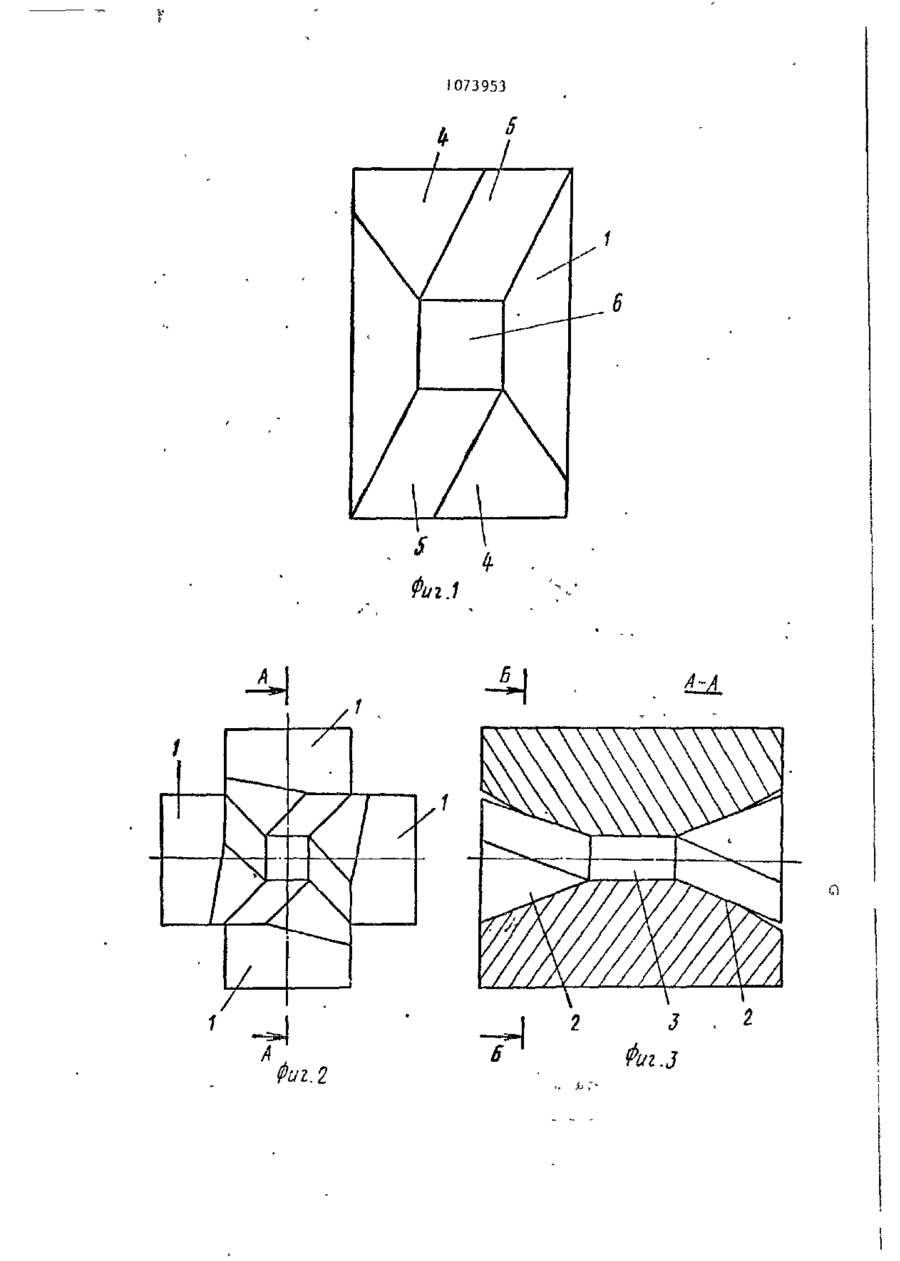

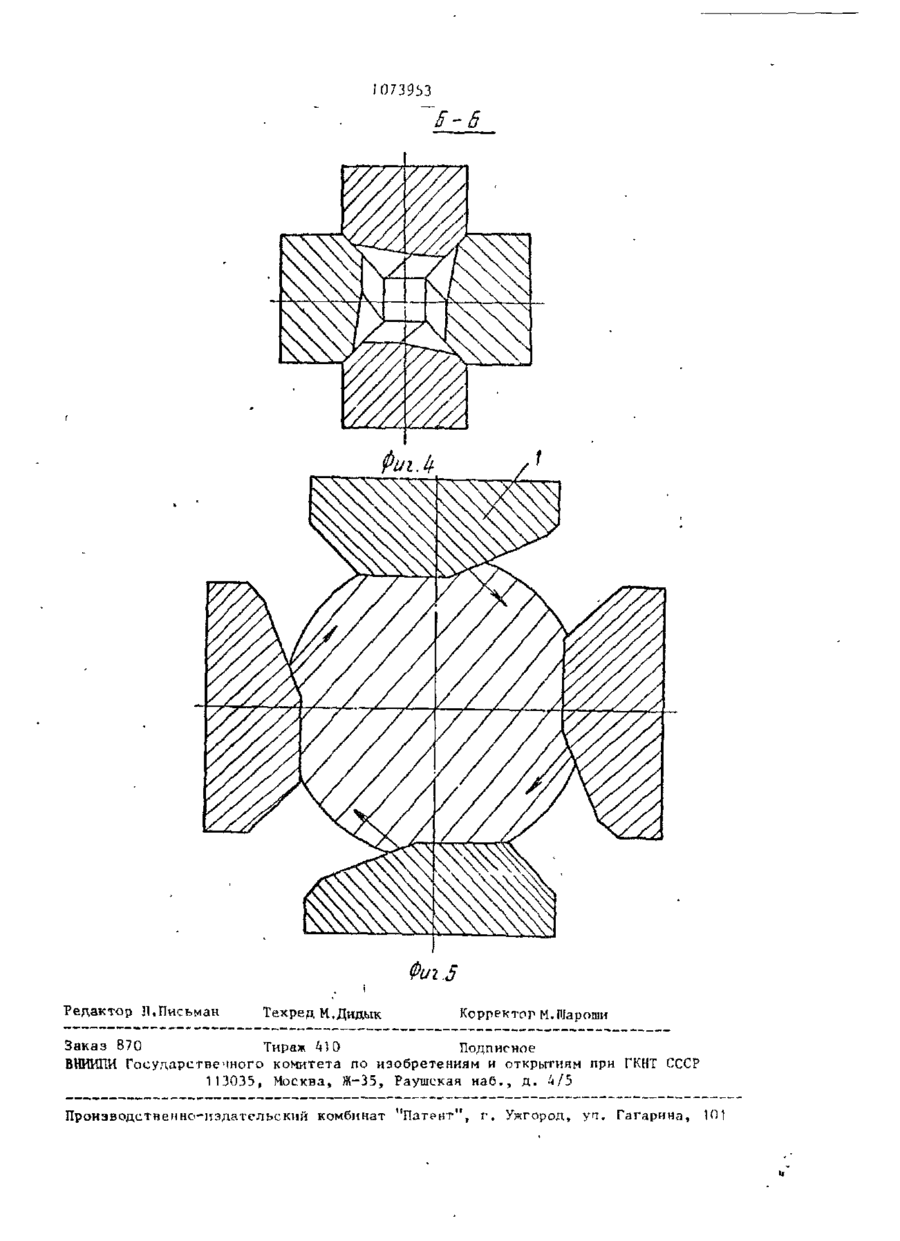

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГМНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 3487534/27 " • - ;' (22) 0 4 . 0 8 . 8 2 ' : (46) 2 8 . 0 ? . . 9 1 . 'Кюл. № 8 (71) Украинский научно-исследовательский институт специальных сталей, сплавов и ферросплавов (7 2) В.А.Лазоркин, 10,Б.Артамонов, Ю.Н.Скорняков, И.Л.Поспелов, А.С.Яудзинский, И.И.Потапов, H.J1. Гаврилов*Крямичев (53) 621.73(088.8) : (56) Семенов Е.И. и др. Технология и оборудование ковки и объемной штамповки. - М,, "Машиностроение", 1978. с. 254, рис. 254. Любвин И,И, Обработка металлов радиальным обжатием. - М,, "Машиностроение", 1975, с. 163. . , (54)(57) ИНСТРУМЕНТ ДЛЯ -РАДИАЛЬНОЙ Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении при ковке на радиально-ковочных машинах . Известен инструмент для радиально-ковочных машин, представляющий с собой бойки, рабочая поверхность которых состоит из заходной и калибрующих частей, выполненных соответственно конической и цилиндрической. Ковка таким инструментом не обеспечивает интенсивной проработки металла во всем объеме заготовки, что отрицательно влияет на качество изделий. КОВКИ, содержащий дне пары бойков, установленных с возможностью попарного перемещения в двух взаимно перпендикулярных плоскостях, каждый из которых выполнен с заходным и калибрующим участками рабочей поверхности, о т л и ч а ю ш и ь с я тем, что, с целью повышения качества получаемых изделий за счет снижения неравномерности свойств в объеме по-. ковки, заходный участок рабочей поверхности каждого бойка выполнен в виде двух сопряженных плоскостей, примыкакщих к плоскости калибрующего участка, при этом проекции линий пересечения сопряженных плоскостей на плоскость, перпендикулярную к плоскостям калибрующих участков у смежных бойков, взаимно перпендикулярны. Наиболее близким решением по технической сущности и достигаемому результату является инструмент для радиальной ковки, содержащий две пары бойков, установленных с возможностью попарного перемещения в двух взаимно перпендикулярных плоскостях, каждый из которых выполнен с заходным и калибрующим участками рабочей поверхности. Инструмент такой конструкции широко применяется при ковке на радиально-ковочных машинах поковок круглого и квадратного сечений. Однако применение такого инструмента не обеспечивает получения удовлетворительного качества металла. Это обус (Л С О со со 1073953 ловпено характером течения металла в процессе деформации. Бойки данной конструкции создают преимущественное перемегіение потокоз метапла поковки г в осевом и радиальном направлении, что не обеспечивает проработки металла До всему сечению. Цель изобретения - повышение качества получаемых изделий за счет ю снижения неравномерности свойств в объеме поковки. Указанная цель достигается тем, *\ что в инструменте для радиальной ковки, содержащем две пары бойков, \s установленных с возможностью попарного перемещения в двух взаимно перпендикулярных плоскостях, каждый из которых выполнен с заходным и калибрующим участками рабочей поверхнос20 ти, заходный участок рабочей поверхности каждого бойка выполнен в виде двух сопряженных плоскостей, примыкающих к плоскбсти калибрующего участка, при этом проекции линий пересе25 чения сопряженных плоскостей на плоскость, перпендикулярную к плоскостям 'калибрующих участков у смежных бойков, взаимно перпендикулярны. На фиг.1 изображен вид в плане на ЗО рабочую поверхность бойка; на фиг,2 инструмент в сборе; на фиг.З - сечение А-А на фиг.2; на фиг.4 - сечение Б-Т» на фиг.З; на йщг,5 - взаимодействие инструмента с заготовкой. 35 Направления дополнительных потоков вытеснения металла показаны стрелками , Заходный участок каждого из бойков выполнен в виде двух сопряженных плоскостей 4 и 5, примыкающих к плоскости 6 калибрующего участка 3, При этом проекция линий пересечения сопряженных плоскостей на плоскость, перпендикулярную плоскостям калибрующих участков у смежных бойков, вэаимЇО перпендикулярны ((Ьиг.2, пунктирные линии). Наличие в заходном участке бойка двух сопряженных плоскостей позволяет создать в деформируемой заготовке дополнительно тангенциальное течение металла, это улучшает ее проработку, закручивает волокна металла, выравнивает структуру и свойства поковок. Ориентировка инструмента таким образом, что у смежных бойков проекции линий пересечения сопряженных плоскостей заходного участка взаимно перпендикулярны, позволяет суммировать эффект закручивания металла от каждого бойка. Ковка инструментом предлагаемой конструкции ведется обычным образом. Обжатие производится четырьмя бойками одновременно, в промежутках между обжатиями производится продольная подача с одновременным вращением заготовки вокруг своей оси. Деформация происходит таким образом, что в заходном участке бойков заготовка в поперечном сечении имеет форму круга с выступами, при этом в процессе каждого обжатия создаются дополнительные потоки вытеснения металла в тангенциальном направлении (фиг.k и 5 ) . По мере Инструмент для радиальной ковки ^Q прохождения заготовки через калибсостоит из двух пар бойков 1, устарующие участки бойков выступы законовленных на радиально-ковочной мативываются и ее поперечное сечение не (не показаны) с возможностью попреобразуется в круглое, парного перемещения в двух взаимно перпендикулярных плоскостях. 45 Предлагаемый инструмент для радиРабочая поверхность бойков выполальной ковки позволяет улучшить канена состоящей из твходного коничесчество получаемых изделий путем обеского 2 и калибрующего 3 участков печения равномерности свойств в объ(фиг.З) еме поковки. 073953 1О739ЬЗ 5-6 Фиг.5 Редактор Л.Письмен Техред М.Дидык Корректор М. ГОароши Заказ 870 Тираж 410 Подписное ВНИИПИ Государетвечного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уа, Гагарина, 101
