Вододвигун

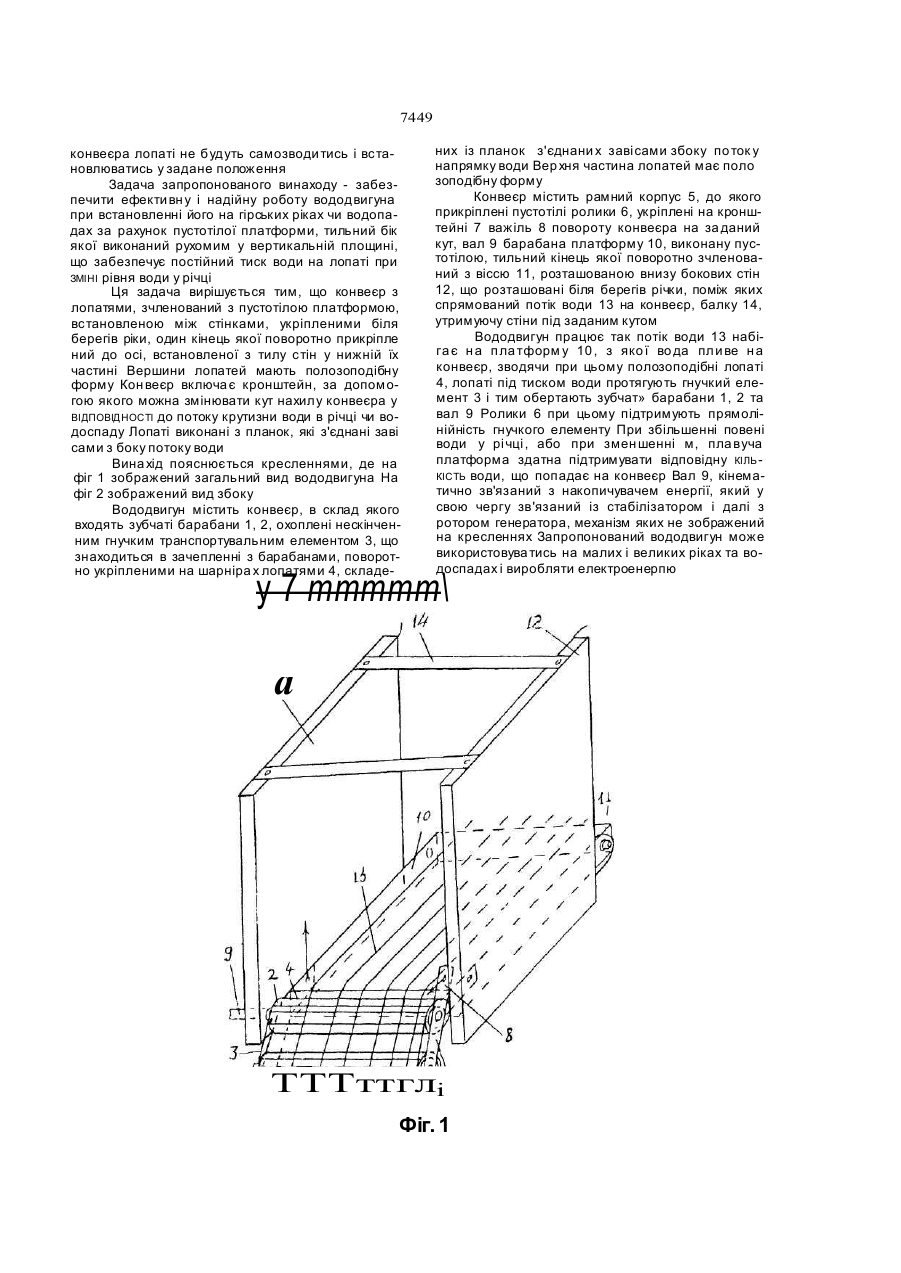

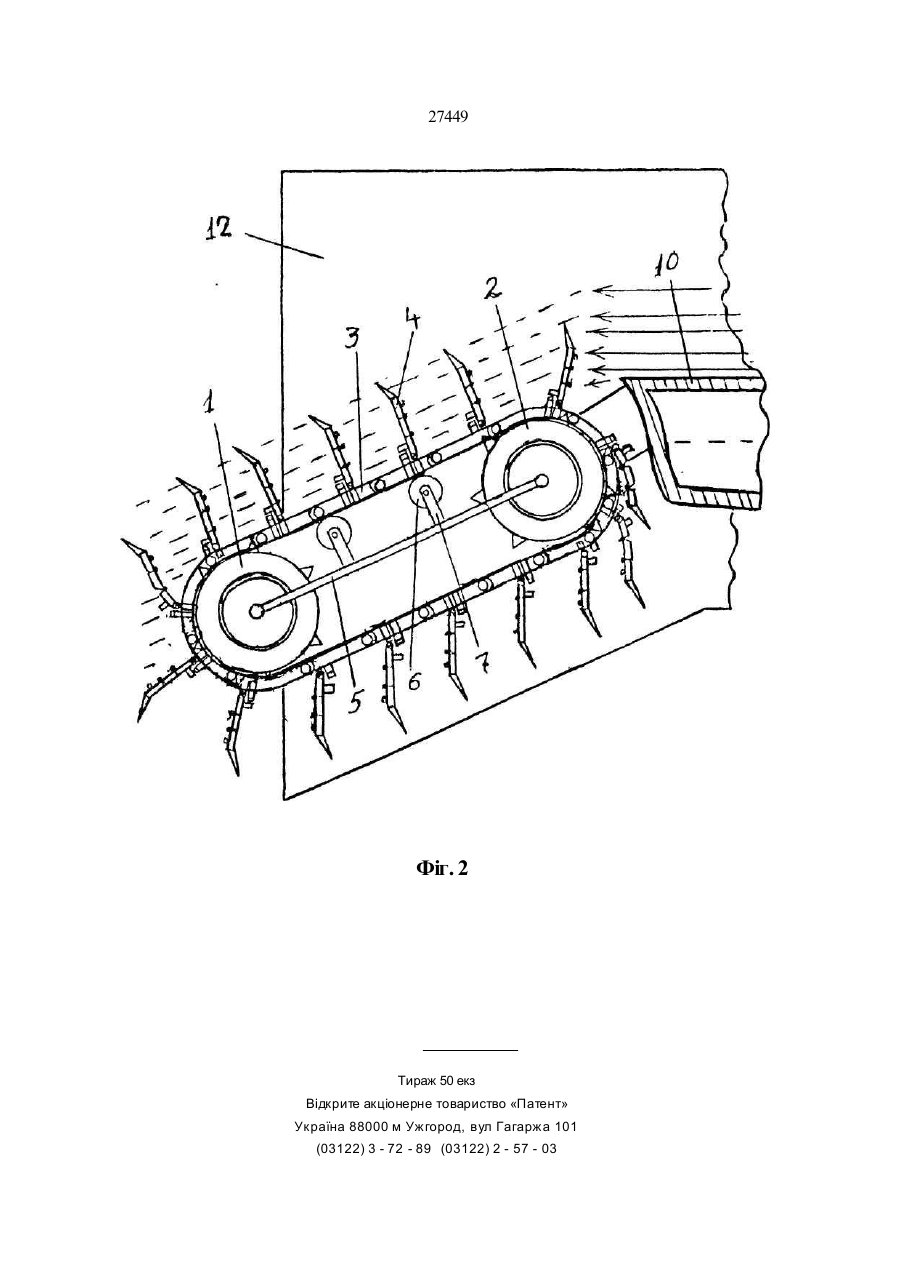

1. Вододви гун, який вміщує рамний корпус, в якому встановлено конвеєр, до складу якого входять зубчаті барабани, охоплені гнучким транспортую чим елементом, до якого поворотно прикріплені лопаті, виконані з планок, з'єднаних між собою завісами, з боку потоку води розташовані ролики під гн учким елементом, який відрізняється тим, що конвеєр осна щений п усто тіло ю платформою, тильна сторона якої поворотно закріплена у нижній частині стін, між якими вона встановлена. 2. Вододви гун по п.1 , який відрізняється тим, що верхні частини лопатей мають полозоподібну форму. 3. Вододви гун по п.1 , який відрізняється тим, що транспортуючий елемент виконаний у вигляді двох ланцюгів. Винахід відноситься до гідроенергетики, а саме до техніки використання потоку води гірських рік і водопадів і перетворення цього потоку в електроенергію. Відомий винахід (а. с. № 1546698), лопаті якого зводяться потоком води, що діє на вер хній половині транспортерної стрічки, і складаються, коли вони зна ходя ться в нижній поло вині транспортера. Гладкі шківи, що о хоплені незкінченною стрічкою і містять постійні магніти. Лопаті також містять магніти, які при накочуванні стрічки з лопатями на шківи взаємопритягуються. Лопаті складені з планок, на вершині яких розташовані поплавки. Для утримання лопатей фронтально до потоку води вони оснащені тя гами, виконаними із гнучкого матеріалу. Недоліком цього винаходу є те, що стрічка транспортера може проковзувати на гладкому шківі і тоді магніти, встановлені на лопатях і на шківа х, будуть не співпадати , а відтак потік, що ді є над транспортерною стрічкою, у нижній її половині буде урівноважений, що призведе до непрацездатності винаходу. Для того, щоб роз'єднати два магніти при накочуванні стрічки на шків, треба прикласти певну силу, яка зменшить ККД винаходу. Ма гніти , що встановлені на лопа тя х і на шківі , мають певну вагу, яка негативно позначається на ККД винаходу. При пониженні води в ріках, цей винахід теж буде непрацездатним, оскільки не передбачена його відповідна ппавучість. Тяги можуть заважати прилипанню магнітів, а відтак лопаті, що знаходяться у нижній частині транспортера, будуть чинити опір рухові стрічки транспортера. Відсутність роликів під стрічкою спричинить провисанню її, а відтак вони не зможуть забезпечити фронтальність до потоку води, що теж позначиться негативно на ККД. Найбільш близьким винаходом до заявленого є Патент України № 15861, виданий у 1997 р. з гі дно з поз и ти вн им р і ше нням ВН ДІДПЕ № 4879041 - 1991 р. у м. Москві. Цей вододвигун містить рамний корпус, в якому встановлений конвеєр, виконаний у вигляді пустотіли х зубчати х барабанів, охоплених гнучким транспортувальним елементом. Лопаті виконані із •планок, зчленових між собою завісами з боку потока води. Вага лопатей співрозмірна з вагою води. На транспортувальному елементі допустимо виконаного у ви гляді роликового ланцюга, напроти п'яти лопатей встановлені регульовані опори. Під низом транспортувального елемента у верхній частині розташовані ролики, що не дають прогинатися йому. Конвеєр облаштований пебідкою з опорами, що забезпечує утримання його в заданому місці ріки і на заданому рівні. Недопіком його для використання потоку води гірських рік або водопадів є те, що він не жорстко укріплений до відповідного місця і не виставлений згі дно ві дпо відно го кута во допаду При зни-' женні рівня води гірської ріки його лопаті зачіплятимуться за дно ріки Потік гірської ріки чи водопаду при цій конструкції здатний розпливатися по боках конвеєра і не ефективно використовуватись При спрямуванні по ток у во ди на вер хню частин у о О см о? 7449 конвеєра лопаті не будуть самозводи тись і встановлюватись у задане положення Задача запропонованого винаходу - забезпечити ефекти вн у і надійну роботу вододвигуна при встановленні його на гірських ріках чи водопадах за рахунок пустотілої платформи, тильний бік якої виконаний рухомим у вертикальній площині, що забезпечує постійний тиск води на лопаті при ЗМІНІ рівня води у річці Ця задача вирішується тим, що конвеєр з лопатями, зчленований з пустотілою платформою, встановленою між стінками, укріпленими біля берегів ріки, один кінець якої поворотно прикріпле ний до осі, встановленої з тилу стін у нижній їх частині Вершини лопатей мають полозоподібну форму Кон веєр включа є кронштейн, за допомогою якого можна змінювати кут нахилу конвеєра у ВІДПОВІДНОСТІ до потоку крутизни води в річці чи водоспаду Лопаті виконані з планок, які з'єднані заві сами з боку потоку води Вина хід пояснюється кресленнями, де на фіг 1 зображений загальний вид вододвигуна На фіг 2 зображений вид збоку Вододвигун містить конвеєр, в склад якого входять зубчаті барабани 1, 2, охоплені нескінченним гнучким транспортувальним елементом 3, що знаходиться в зачепленні з барабанами, поворотно укріпленими на шарніра х лопатями 4, складе них із планок з'єднани х заві сами збоку по ток у напрямку води Вер хня частина лопатей має поло зоподібну форму Конвеєр містить рамний корпус 5, до якого прикріплені пустотілі ролики 6, укріплені на кронштейні 7 важіль 8 повороту конвеєра на за даний кут, вал 9 барабана платформу 10, виконану пустотілою, тильний кінець якої поворотно зчленований з віссю 11, розташованою внизу бокових стін 12, що розташовані біля берегів річки, поміж яких спрямований потік води 13 на конвеєр, балку 14, утримуючу стіни під заданим кутом Вододвигун працює так потік води 13 набіга є н а п ла тформ у 10 , з яко ї во да пли ве н а конвеєр, зводячи при цьому полозоподібні лопаті 4, лопаті під тиском води протягують гнучкий елемент 3 і тим обертають зубчат» барабани 1, 2 та вал 9 Ролики 6 при цьому підтримують прямолінійність гнучкого елементу При збільшенні повені води у рі чці , або при змен шенні м, пла вуча платформа здатна підтримувати відповідну КІЛЬ КІСТЬ води, що попадає на конвеєр Вал 9, кінематично зв'язаний з накопичувачем енергії, який у свою чергу зв'язаний із стабілізатором і далі з ротором генератора, механізм яких не зображений на кресленнях Запропонований вододвигун може використовува тись на малих і великих ріках та водоспадах і виробляти електроенерпю у 7 ттттт\ а ТТТттглі Фіг. 1 27449 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород, вул Гагаржа 101 (03122) 3 - 72 - 89 (03122) 2 - 57 - 03
