Горизонтальний кожухотрубний конденсатор

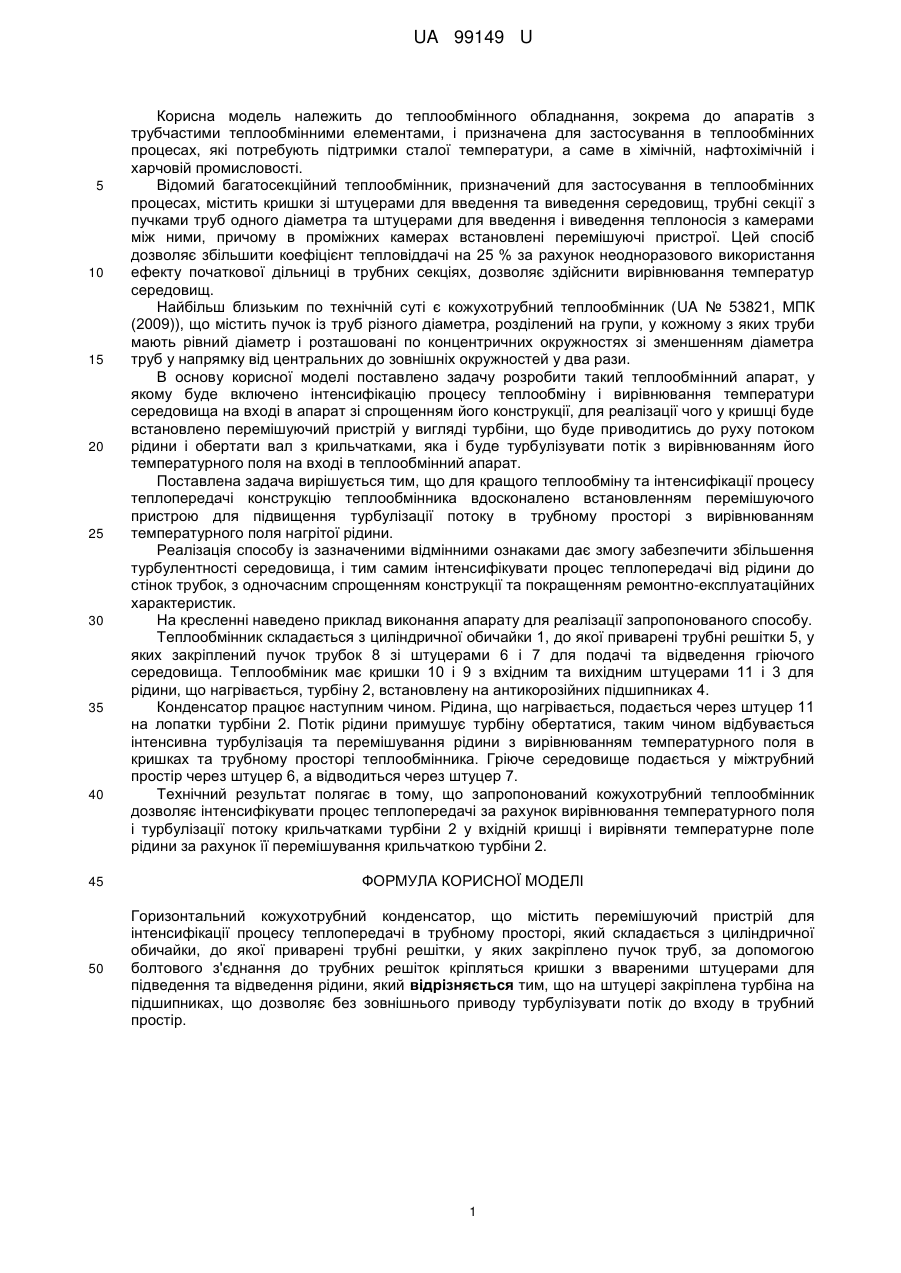

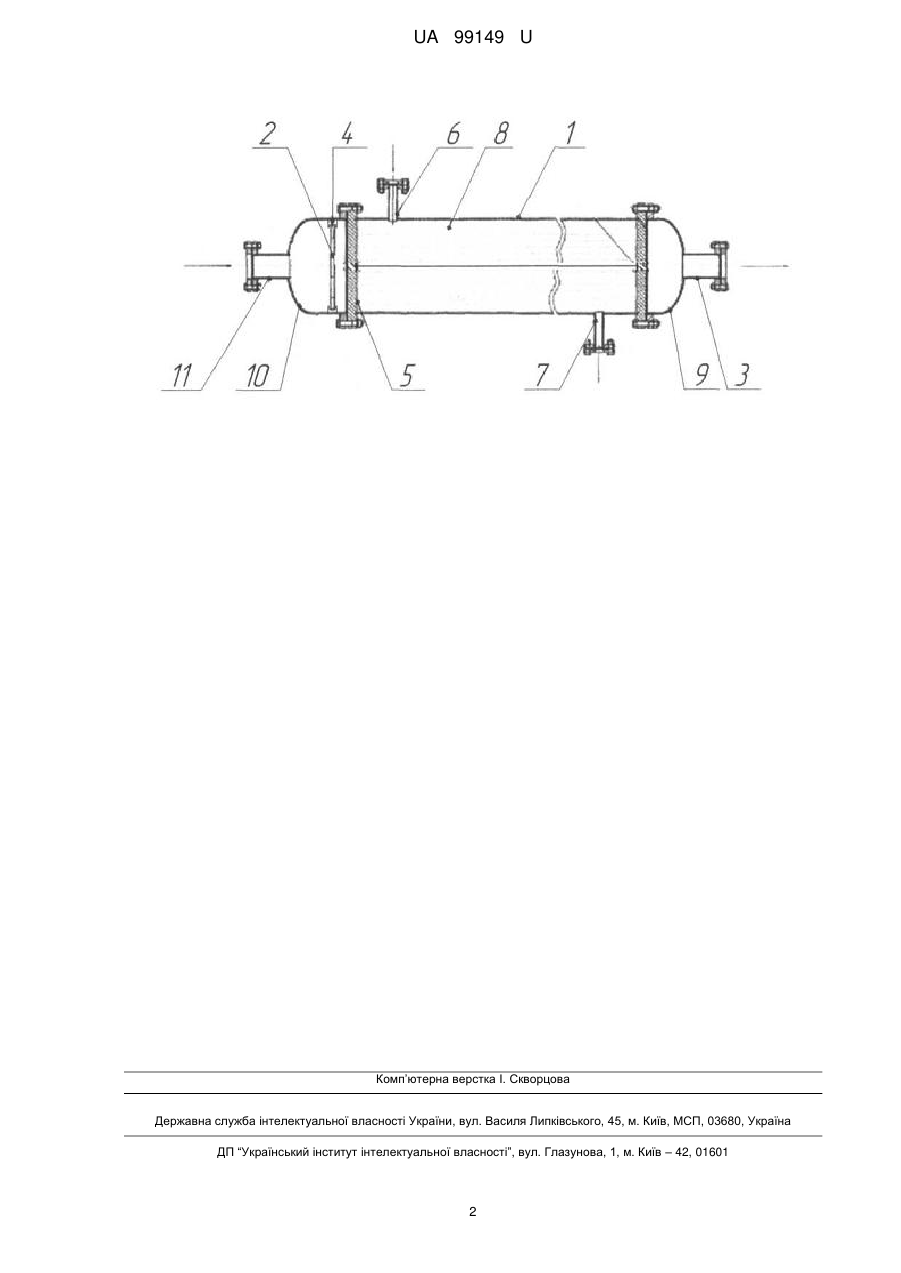

Реферат: Горизонтальний кожухотрубний конденсатор містить перемішуючий пристрій для інтенсифікації процесу теплопередачі в трубному просторі, який складається з циліндричної обичайки, до якої приварені трубні решітки, у яких закріплено пучок труб, за допомогою болтового з'єднання до трубних решіток кріпляться кришки з ввареними штуцерами для підведення та відведення рідини. На штуцері закріплена турбіна на підшипниках, що дозволяє без зовнішнього приводу турбулізувати потік до входу в трубний простір. UA 99149 U (54) ГОРИЗОНТАЛЬНИЙ КОЖУХОТРУБНИЙ КОНДЕНСАТОР UA 99149 U UA 99149 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного обладнання, зокрема до апаратів з трубчастими теплообмінними елементами, і призначена для застосування в теплообмінних процесах, які потребують підтримки сталої температури, а саме в хімічній, нафтохімічній і харчовій промисловості. Відомий багатосекційний теплообмінник, призначений для застосування в теплообмінних процесах, містить кришки зі штуцерами для введення та виведення середовищ, трубні секції з пучками труб одного діаметра та штуцерами для введення і виведення теплоносія з камерами між ними, причому в проміжних камерах встановлені перемішуючі пристрої. Цей спосіб дозволяє збільшити коефіцієнт тепловіддачі на 25 % за рахунок неодноразового використання ефекту початкової дільниці в трубних секціях, дозволяє здійснити вирівнювання температур середовищ. Найбільш близьким по технічній суті є кожухотрубний теплообмінник (UA № 53821, МПК (2009)), що містить пучок із труб різного діаметра, розділений на групи, у кожному з яких труби мають рівний діаметр і розташовані по концентричних окружностях зі зменшенням діаметра труб у напрямку від центральних до зовнішніх окружностей у два рази. В основу корисної моделі поставлено задачу розробити такий теплообмінний апарат, у якому буде включено інтенсифікацію процесу теплообміну і вирівнювання температури середовища на вході в апарат зі спрощенням його конструкції, для реалізації чого у кришці буде встановлено перемішуючий пристрій у вигляді турбіни, що буде приводитись до руху потоком рідини і обертати вал з крильчатками, яка і буде турбулізувати потік з вирівнюванням його температурного поля на вході в теплообмінний апарат. Поставлена задача вирішується тим, що для кращого теплообміну та інтенсифікації процесу теплопередачі конструкцію теплообмінника вдосконалено встановленням перемішуючого пристрою для підвищення турбулізації потоку в трубному просторі з вирівнюванням температурного поля нагрітої рідини. Реалізація способу із зазначеними відмінними ознаками дає змогу забезпечити збільшення турбулентності середовища, і тим самим інтенсифікувати процес теплопередачі від рідини до стінок трубок, з одночасним спрощенням конструкції та покращенням ремонтно-експлуатаційних характеристик. На кресленні наведено приклад виконання апарату для реалізації запропонованого способу. Теплообмінник складається з циліндричної обичайки 1, до якої приварені трубні решітки 5, у яких закріплений пучок трубок 8 зі штуцерами 6 і 7 для подачі та відведення гріючого середовища. Теплообміник має кришки 10 і 9 з вхідним та вихідним штуцерами 11 і 3 для рідини, що нагрівається, турбіну 2, встановлену на антикорозійних підшипниках 4. Конденсатор працює наступним чином. Рідина, що нагрівається, подається через штуцер 11 на лопатки турбіни 2. Потік рідини примушує турбіну обертатися, таким чином відбувається інтенсивна турбулізація та перемішування рідини з вирівнюванням температурного поля в кришках та трубному просторі теплообмінника. Гріюче середовище подається у міжтрубний простір через штуцер 6, а відводиться через штуцер 7. Технічний результат полягає в тому, що запропонований кожухотрубний теплообмінник дозволяє інтенсифікувати процес теплопередачі за рахунок вирівнювання температурного поля і турбулізації потоку крильчатками турбіни 2 у вхідній кришці і вирівняти температурне поле рідини за рахунок її перемішування крильчаткою турбіни 2. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Горизонтальний кожухотрубний конденсатор, що містить перемішуючий пристрій для інтенсифікації процесу теплопередачі в трубному просторі, який складається з циліндричної обичайки, до якої приварені трубні решітки, у яких закріплено пучок труб, за допомогою болтового з'єднання до трубних решіток кріпляться кришки з ввареними штуцерами для підведення та відведення рідини, який відрізняється тим, що на штуцері закріплена турбіна напідшипниках, що дозволяє без зовнішнього приводу турбулізувати потік до входу в трубний простір. 1 UA 99149 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
