Змішувач рідин

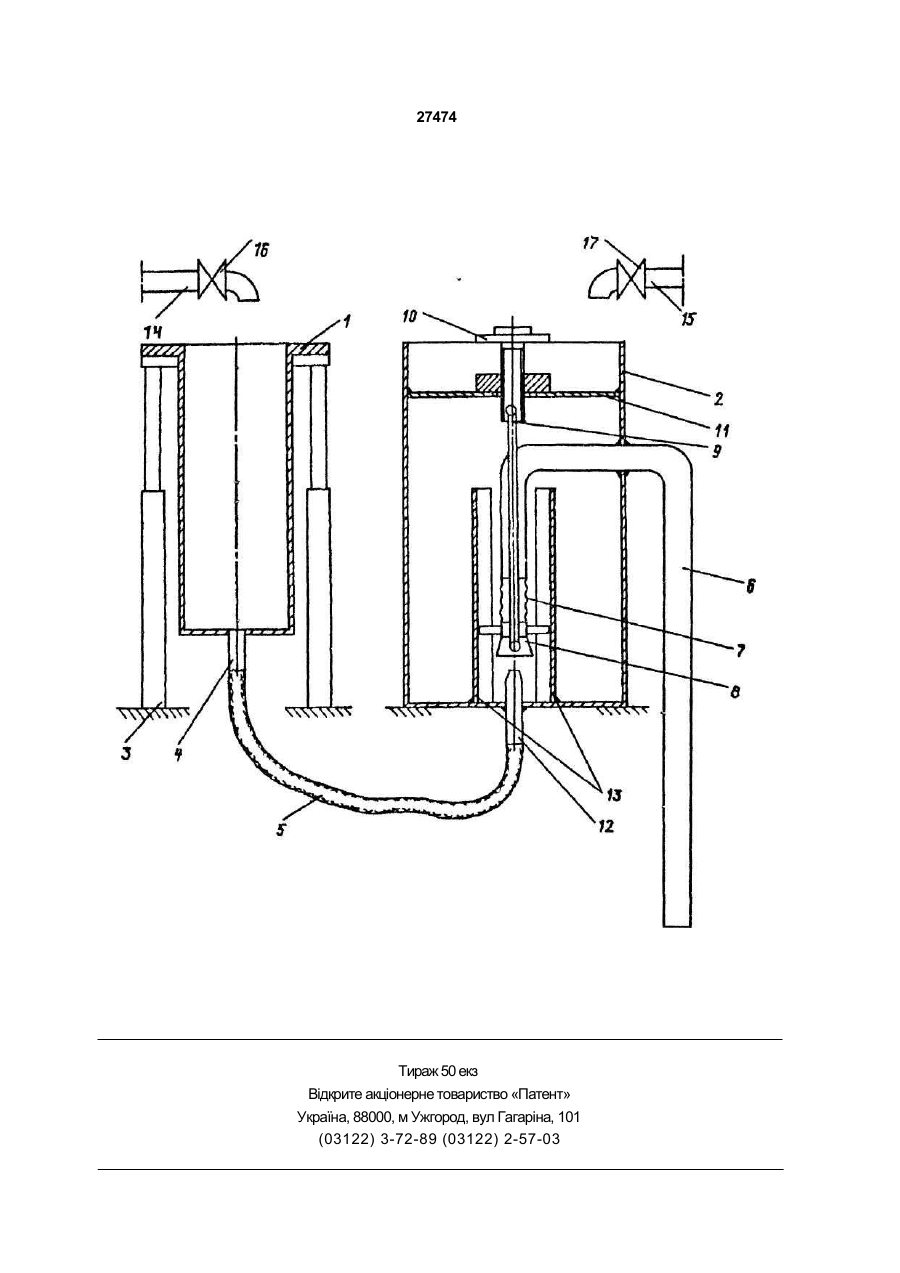

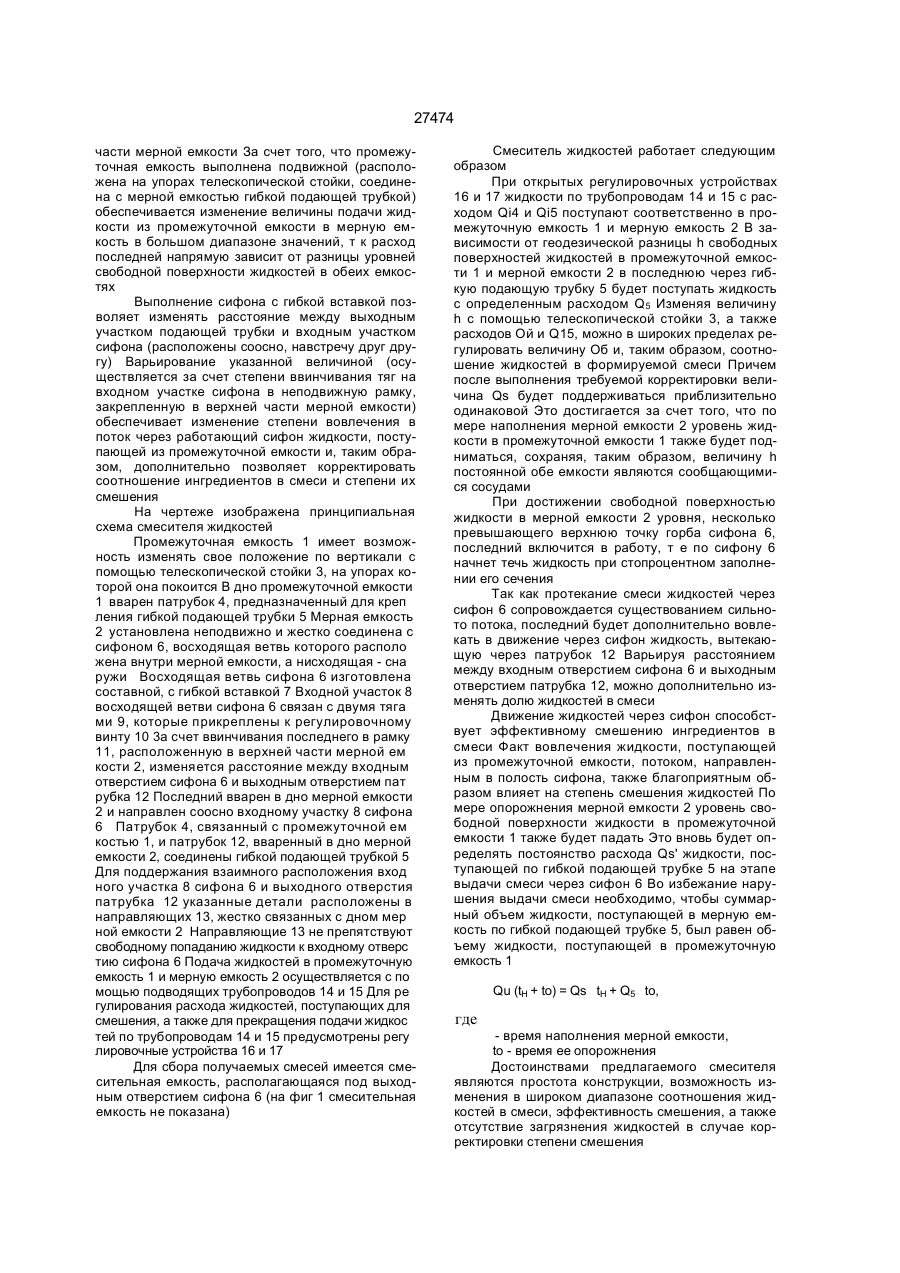

Смеситель жидкостей, содержащий промежуточную емкость, связанную подающей трубкой с мерной емкостью, жестко соединенной с сифоном, отличающийся тем, что промежуточная емкость выполнена подвижной, подвешенной на упорах телескопической стойки, выходной участок подающей трубки установлен соосно входному участку сифона, навстречу ему, восходящая вегвь последнего выпопнена составной, с гибкой вставкой, а входной участок сифона снабжен тягами, соединенными посредством резьбы с неподвижной рамкой, закрепленной в верхней части мерной емкости. фонов объединены в одну трубку, в которой происходит предварительное смешение жидкостей. Указанное устройство позволяет осуществлять смешение жидкостей при фиксированном соотношении ингредиентов, определяющемся геометрической формой и размерами промежуточных емкостей и сифонов, варьированием подачи в каждую емкость существенного изменения доли жидкостей в смеси достичь невозможно, сифоны имеют ограниченный рабочий диапазон. В основу изобретения поставлена задача усовершенствования смесителя жидкостей путем выполнения промежуточной емкости и входного участка сифона подвижными, расположения соосно, навстречу друг другу, выходного участка подающей трубки и входного участка сифона, что позволило бы обеспечить плавное регулирование соотношения объемов жидкостей, поступающих для смешения, в большом интервале значении, а также повысить эффективность смешения жидкостей Поставленная задача решается тем, что в смесителе жидкостей, содержащем промежуточную емкость, связанную подающей трубкой с мерной емкостью, согласно изобретению, промежуточная емкость выполнена подвижной, подвешенной на упорах телескопической стойки, выходной участок подающей трубки установлен соосно входному участку сифона, навстречу ему, восходящая ветвь последнего выполнена составной, с гибкой вставксй, а входной участок сифона снабжен тягами, соединенными посредством резьбы с неподвижной рамкой, закрепленной в верхней СМ О CM 27474 части мерной емкости За счет того, что промежуточная емкость выполнена подвижной (расположена на упорах телескопической стойки, соединена с мерной емкостью гибкой подающей трубкой) обеспечивается изменение величины подачи жидкости из промежуточной емкости в мерную емкость в большом диапазоне значений, т к расход последней напрямую зависит от разницы уровней свободной поверхности жидкостей в обеих емкостях Выполнение сифона с гибкой вставкой позволяет изменять расстояние между выходным участком подающей трубки и входным участком сифона (расположены соосно, навстречу друг другу) Варьирование указанной величиной (осуществляется за счет степени ввинчивания тяг на входном участке сифона в неподвижную рамку, закрепленную в верхней части мерной емкости) обеспечивает изменение степени вовлечения в поток через работающий сифон жидкости, поступающей из промежуточной емкости и, таким образом, дополнительно позволяет корректировать соотношение ингредиентов в смеси и степени их смешения На чертеже изображена принципиальная схема смесителя жидкостей Промежуточная емкость 1 имеет возможность изменять свое положение по вертикали с помощью телескопической стойки 3, на упорах которой она покоится В дно промежуточной емкости 1 вварен патрубок 4, предназначенный для креп ления гибкой подающей трубки 5 Мерная емкость 2 установлена неподвижно и жестко соединена с сифоном 6, восходящая ветвь которого располо жена внутри мерной емкости, а нисходящая - сна ружи Восходящая ветвь сифона 6 изготовлена составной, с гибкой вставкой 7 Входной участок 8 восходящей ветви сифона 6 связан с двумя тяга ми 9, которые прикреплены к регулировочному винту 10 3а счет ввинчивания последнего в рамку 11, расположенную в верхней части мерной ем кости 2, изменяется расстояние между входным отверстием сифона 6 и выходным отверстием пат рубка 12 Последний вварен в дно мерной емкости 2 и направлен соосно входному участку 8 сифона 6 Патрубок 4, связанный с промежуточной ем костью 1, и патрубок 12, вваренный в дно мерной емкости 2, соединены гибкой подающей трубкой 5 Для поддержания взаимного расположения вход ного участка 8 сифона 6 и выходного отверстия патрубка 12 указанные детали расположены в направляющих 13, жестко связанных с дном мер ной емкости 2 Направляющие 13 не препятствуют свободному попаданию жидкости к входному отверс тию сифона 6 Подача жидкостей в промежуточную емкость 1 и мерную емкость 2 осуществляется с по мощью подводящих трубопроводов 14 и 15 Для ре гулирования расхода жидкостей, поступающих для смешения, а также для прекращения подачи жидкос тей по трубопроводам 14 и 15 предусмотрены регу лировочные устройства 16 и 17 Для сбора получаемых смесей имеется смесительная емкость, располагающаяся под выходным отверстием сифона 6 (на фиг 1 смесительная емкость не показана) Смеситель жидкостей работает следующим образом При открытых регулировочных устройствах 16 и 17 жидкости по трубопроводам 14 и 15 с расходом Qi4 и Qi5 поступают соответственно в промежуточную емкость 1 и мерную емкость 2 В зависимости от геодезической разницы h свободных поверхностей жидкостей в промежуточной емкости 1 и мерной емкости 2 в последнюю через гибкую подающую трубку 5 будет поступать жидкость с определенным расходом Q5 Изменяя величину h с помощью телескопической стойки 3, а также расходов Ой и Q15, можно в широких пределах регулировать величину Об и, таким образом, соотношение жидкостей в формируемой смеси Причем после выполнения требуемой корректировки величина Qs будет поддерживаться приблизительно одинаковой Это достигается за счет того, что по мере наполнения мерной емкости 2 уровень жидкости в промежуточной емкости 1 также будет подниматься, сохраняя, таким образом, величину h постоянной обе емкости являются сообщающимися сосудами При достижении свободной поверхностью жидкости в мерной емкости 2 уровня, несколько превышающего верхнюю точку горба сифона 6, последний включится в работу, т е по сифону 6 начнет течь жидкость при стопроцентном заполнении его сечения Так как протекание смеси жидкостей через сифон 6 сопровождается существованием сильното потока, последний будет дополнительно вовлекать в движение через сифон жидкость, вытекающую через патрубок 12 Варьируя расстоянием между входным отверстием сифона 6 и выходным отверстием патрубка 12, можно дополнительно изменять долю жидкостей в смеси Движение жидкостей через сифон способствует эффективному смешению ингредиентов в смеси Факт вовлечения жидкости, поступающей из промежуточной емкости, потоком, направленным в полость сифона, также благоприятным образом влияет на степень смешения жидкостей По мере опорожнения мерной емкости 2 уровень свободной поверхности жидкости в промежуточной емкости 1 также будет падать Это вновь будет определять постоянство расхода Qs' жидкости, поступающей по гибкой подающей трубке 5 на этапе выдачи смеси через сифон 6 Во избежание нарушения выдачи смеси необходимо, чтобы суммарный объем жидкости, поступающей в мерную емкость по гибкой подающей трубке 5, был равен объему жидкости, поступающей в промежуточную емкость 1 Qu (tH + to) = Qs tH + Q5 to, где - время наполнения мерной емкости, to - время ее опорожнения Достоинствами предлагаемого смесителя являются простота конструкции, возможность изменения в широком диапазоне соотношения жидкостей в смеси, эффективность смешения, а также отсутствие загрязнения жидкостей в случае корректировки степени смешения 27474 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
