Клапанний трьохлінійний двопозиційний пневморозподілювач

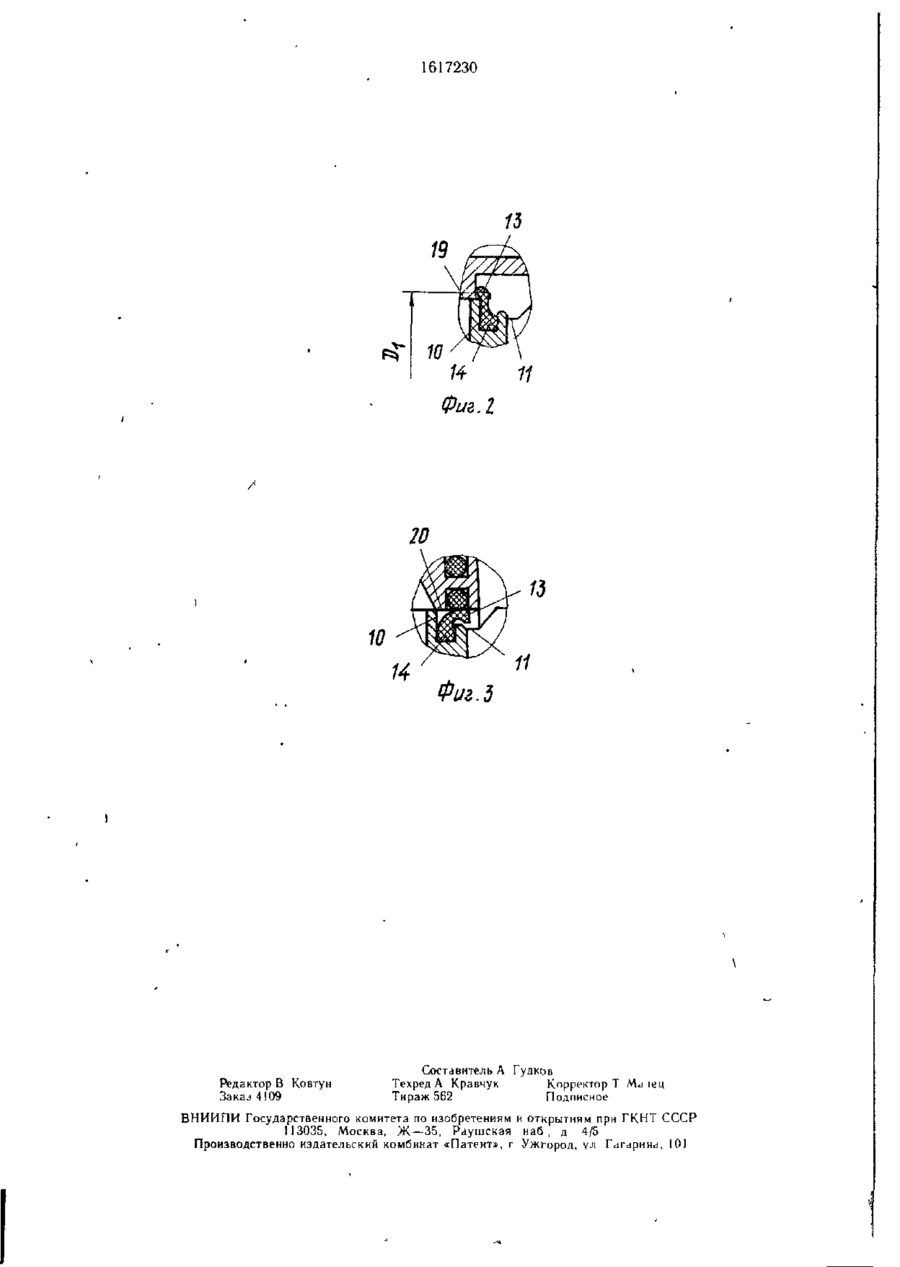

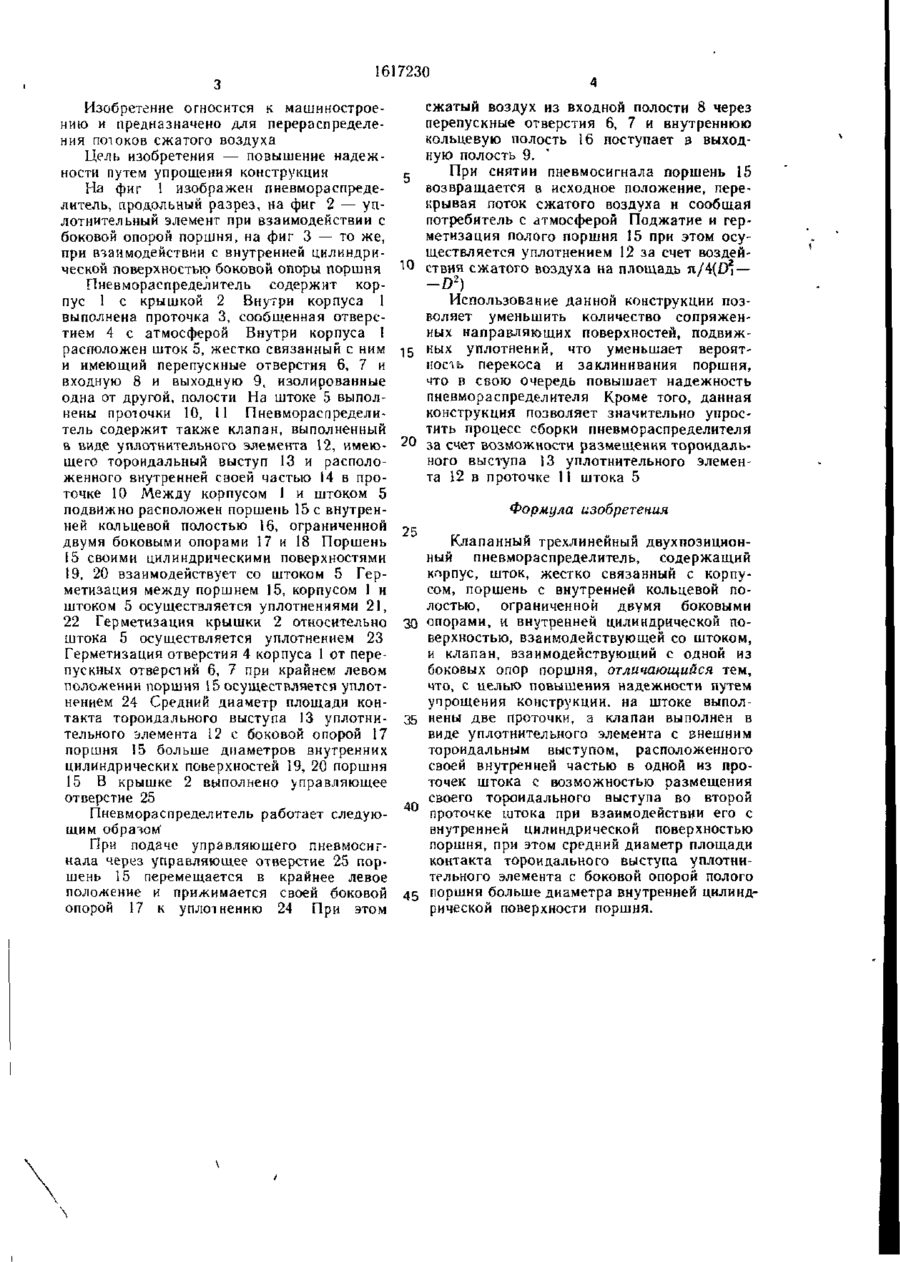

Изобретение относится к области машиностроения и предназначено для перераспределения потоков сжатого воздуха. Целью изобретения является повышение надежности путем упрощения конструкции На штоке 5, расположенном в корпусе 1, выполнены проточки Внутри корпуса 1 расположен клапан, выполненный в виде уплотнительного элемента 12, имеющего тороидальный выступ и расположенного внутренней своей частью в проточке штока 5. Между корпусом 1 и штоком 5 подвижно расположен поршень 15. При подаче управляющего пневмосигнала через управляющее отверстие 25 поршень 15 перемещается в крайнее левое положение к прижимается своей боковой опорой 17 к уплотнению 24 При снятии пневмосигнала поршень 15 возора щается в исходное положение. 3 ил о 1617230 Изобретение относится к машиностроению и предназначено для перераспределения потоков сжатого воздуха Цель изобретения — повышение надежности путем упрощения конструкции На фиг 1 изображен пневмораспределитель, продольный разрез, на фиг 2 — уплотнительный элемент при взаимодействии с боковой опорой поршня, на фиг 3 — то же, при взаимодействии с внутренней цилиндрической поверхностью боковой опоры поршня Пневморас предел итель содержит корпус 1 с крышкой 2 Внутри корпуса 1 выполнена проточка 3, сообщенная отверстием 4 с атмосферой Внутри корпуса 1 расположен шток 5, жестко связанный с ним и имеющий перепускные отверстия 6, 7 и входную 8 и выходную 9, изолированные одна от другой, полости На штоке 5 выполнены проточки 10, 11 Пневмораспределитель содержит также клапан, выполненный в виде уплотнительного элемента 12, имеющего тороидальный выступ 13 и расположенного внутренней своей частью 14 в проточке 10 Между корпусом 1 и штоком 5 подвижно расположен поршень 15 с внутренней кольцевой полостью 16, ограниченной двумя боковыми опорами 17 и 18 Поршень 15 своими цилиндрическими поверхностями 19, 20 взаимодействует со штоком 5 Герметизация между поршнем 15, корпусом 1 и штоком 5 осуществляется уплотнениями 21, 22 Герметизация крышки 2 относительно штока 5 осуществляется уплотнением 23 Герметизация отверстия 4 корпуса 1 от перепускных отверстий 6, 7 при крайнем левом положении поршня 15 осуществляется уплотнением 24 Средний диаметр площади контакта тороидального выступа (3 уплотнительного элемента 12 с боковой опорой 17 поршня 15 больше диаметров внутренних цилиндрических поверхностей 19, 20 поршня 15 В крышке 2 выполнено управляющее отверстие 25 Пневмораспределитель работает следующим образом" При подаче управляющего пневмосигнала через управляющее отверстие 25 поршень 15 перемещается в крайнее левое положение и прижимается своей боковой опорой 17 к уплотнению 24 При этом сжатый воздух из входной полости 8 через перепускные отверстия 6, 7 и внутреннюю кольцевую полость 16 поступает в выходную полость 9. с При снятии пневмосигнала поршень 15 возвращается в исходное положение, перекрывая поток сжатого воздуха и сообщая потребитель с атмосферой Поджатие и герметизация полого поршня 15 при этом осуществляется уплотнением 12 за счет воздей1° ствия сжатого воздуха на площадь n/4(D^— -О2) Использование данной конструкции позволяет уменьшить количество сопряженных направляющих поверхностей, подвиж15 кьіх уплотнений, что уменьшает вероятность перекоса и заклинивания поршня, что в свою очередь повышает надежность пневмораспределителя Кроме того, данная конструкция позволяет значительно упростить процесс сборки пневмораспределителя 20 за счет возможности размещения тороидального выступа 13 уплотнительного элемента 12 в проточке 11 штока 5 Формула изобретения 25 30 35 40 45 Клапанный трехлинейный двухпозиционный пневмораспределитель, содержащий корпус, шток, жестко связанный с корпусом, поршень с внутренней кольцевой полостью, ограниченной двумя боковыми опорами, и внутренней цилиндрической поверхностью, взаимодействующей со штоком, и клапан, взаимодействующий с одной из боковых опор поршня, отличающийся тем, что, с целью повышения надежности путем упрощения конструкции, на штоке выполнены две проточки, а клапан выполнен в виде уплотнительного элемента с внешним тороидальным выступом, расположенного своей внутренней частью в одной из проточек штока с возможностью размещения своего тороидального выступа во второй проточке штока при взаимодействии его с внутренней цилиндрической поверхностью поршня, при этом средний диаметр площади контакта тороидального выступа уплотнительного элемента с боковой опорой полого поршня больше диаметра внутренней цилиндрической поверхности поршня. 1617230 19 Фиг. 5 Редактор В Ковтун 4!09 Составитель А Гудков Техред А Кравчук Корректор Т Ма іец Тираж 562 Подписное ВНИИПИ Государственного комитета по изобретенням и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород, \л r
