Ножиці для розрізання металу

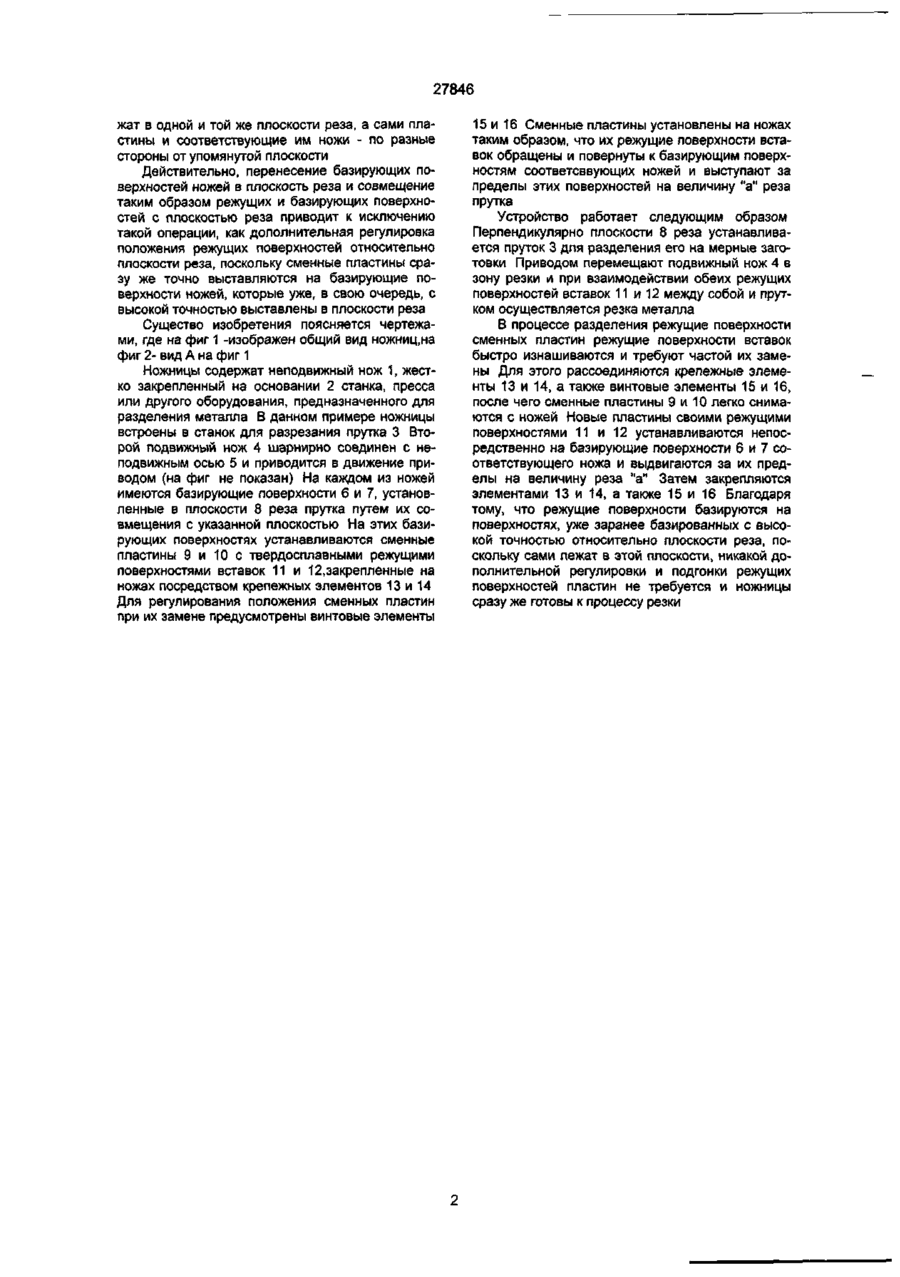

Ножницы для разрезания металла, содержа щие подвижный и неподвижный ножи, снабженные сменными пластинами с режущими поверхностями, смонтированными на базирующих поверхностях соответствующих ножей, отличающиеся тем, что сменные пластины установлены обращенными своими режущими поверхностями к соответствующим базирующим поверхностям ножей с возможностью выступа за их пределы на величину реза, при этом режущие и базирующие поверхности лежат в одной и той же плоскости реза, а сами пластины и соответствующие им ножи - по разные стороны от упомянутой плоскости. Изобретение относится к обработке металлов давлением и может быть использовано для резки металла листового, прутка, любого профиля и размеров Устройство применимо как в ручных инструментах, так и в устройствах типа гильотин и других более сложных механизмах для разделения металла. Широко известны устройства для разрезания металла, ножи которых содержат сменные пластины с режущими поверхностями из твердосплавных материалов, которые устанавливаются на базирующих поверхностях ножей (1),(2). Конструкции известных ножниц имеют тот недостаток, что при частой замене быстроизнашивающихся сменных пластин процесс переналадки с последующей регулировкой точности установки режущей повержности относительно плоскости реза занимает много времени, в результате того, что базирующие и режущие плоскости разнесены в пространстве относительно друг друга и плоскости реза. Наиболее близким решением являются ножницы для резки металла, содержащие подвижный и неподвижный ножи, снабженные сменными пластинами, смонтированными на базирующих поверхностях элементов их крепления на соответствующих ножах. Базирующие и режущие поверхности также лежат в разных плоскостях и замена сменных пластин также требует длительного времени для точной установки режущих поверхностей относительно плоскости реза (3). Необходимость дополнительной регулировки точности установки сменных пластин и длительность этого процесса объясняется тем, что по верхности, на которые устанавливаются и базируются сменные пластины, занимают относительно плоскости раза фиксированное положение, отстоящее от этой плоскости на величину толщины сменной пластины, и по этому даже незначительное отклонение в размерах сменных пластин приводит к подгонке регулировке положения сменных пластин и их режущих поверхностей относительно плоскости реза до достижения заданной точности этого положения, причем чем длиннее величина реза, тем длительнее процесс регулировки сменных пластин на ножах, и тем ниже производительность процесса резки в целом. В основу изобретения поставлена задача создания ножниц для резки металла, в котором путем переноса плоскости базирования сменных пластин в плоскость реза, т.е. совмещения плоскостей базирующих.режущих поверхностей и самой плоскости реза в одну плоскость, обеспечивается быстрота и высокая точность базировки при смене изношенных пластин и за счет этого существенно снижается вспомога тельное время, поскольку вообще исключается процесс регулировки сменных пластин. Задача решается тем, что в ножницах для резки металла, содержащих подвижный и неподвижный ножи, снабженные сменными пластинами с режущими поверхностями, смонтированными на базирующих поверхностях соответствующих ножей, сменные пластины установлены обращенными своими режущими поверхностями к соответствующим базирующим поверхностям ножей и выступающими за их пределы на величину реза, при этом режущие и базирующие поверхности ле о со 00 !^ см < 27846 жат в одной и той же плоскости реза, а сами пластины и соответствующие им ножи - по разные стороны от упомянутой плоскости Действительно, перенесение базирующих поверхностей ножей в плоскость реза и совмещение таким образом режущих и базирующих поверхностей с плоскостью реза приводит к исключению такой операции, как дополнительная регулировка положения режущих поверхностей относительно плоскости реза, поскольку сменные пластины сразу же точно выставляются на базирующие поверхности ножей, которые уже, в свою очередь, с высокой точностью выставлены в плоскости реза Существо изобретения поясняется чертежами, где на фиг 1 -изображен общий вид ножниц.на фиг 2- вид А на фиг 1 Ножницы содержат неподвижный нож 1, жестко закрепленный на основании 2 станка, пресса или другого оборудования, предназначенного для разделения металла В данном примере ножницы встроены в станок для разрезания прутка 3 Второй подвижный нож 4 шарнирно соединен с неподвижным осью 5 и приводится в движение приводом (на фиг не показан) На каждом из ножей имеются базирующие поверхности 6 и 7, установленные в плоскости 8 реза прутка путем их совмещения с указанной плоскостью На этих базирующих поверхностях устанавливаются сменные пластины 9 и 10 с твердосплавными режущими поверхностями вставок 11 и 12,закрепленные на ножах посредством крепежных элементов 13 и 14 Для регулирования положения сменных пластин при их замене предусмотрены винтовые элементы 15 и 16 Сменные пластины установлены на ножах таким образом, что их режущие поверхности вставок обращены и повернуты к базирующим поверхностям соответсввующих ножей и выступают за пределы этих поверхностей на величину "а" реза прутка Устройство работает следующим образом Перпендикулярно плоскости 8 реза устанавливается пруток 3 для разделения его на мерные заготовки Приводом перемещают подвижный нож 4 в зону резки и при взаимодействии обеих режущих поверхностей вставок 11 и 12 между собой и прутком осуществляется резка металла В процессе разделения режущие поверхности сменных пластин режущие поверхности вставок быстро изнашиваются и требуют частой их замены Для этого рассоединяются крепежные элементы 13 и 14, а также винтовые элементы 15 и 16, после чего сменные пластины 9 и 10 легко снимаются с ножей Новые пластины своими режущими поверхностями 11 и 12 устанавливаются непосредственно на базирующие поверхности 6 и 7 соответствующего ножа и выдвигаются за их пределы на величину реза "а" Затем закрепляются элементами 13 и 14, а также 15 и 16 Благодаря тому, что режущие поверхности базируются на поверхностях, уже заранее базированных с высокой точностью относительно плоскости реза, поскольку сами лежат в этой плоскости, никакой дополнительной регулировки и подгонки режущих поверхностей пластин не требуется и ножницы сразу же готовы к процессу резки t 9WLZ 27846 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку -Я 0¥. 2001 р. Формат 60x84 1/8. Обсяг ()ЪО обл.-вид.арк. Тираж50 прим. Зам. с£РЗ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
