Хвильовий глушник

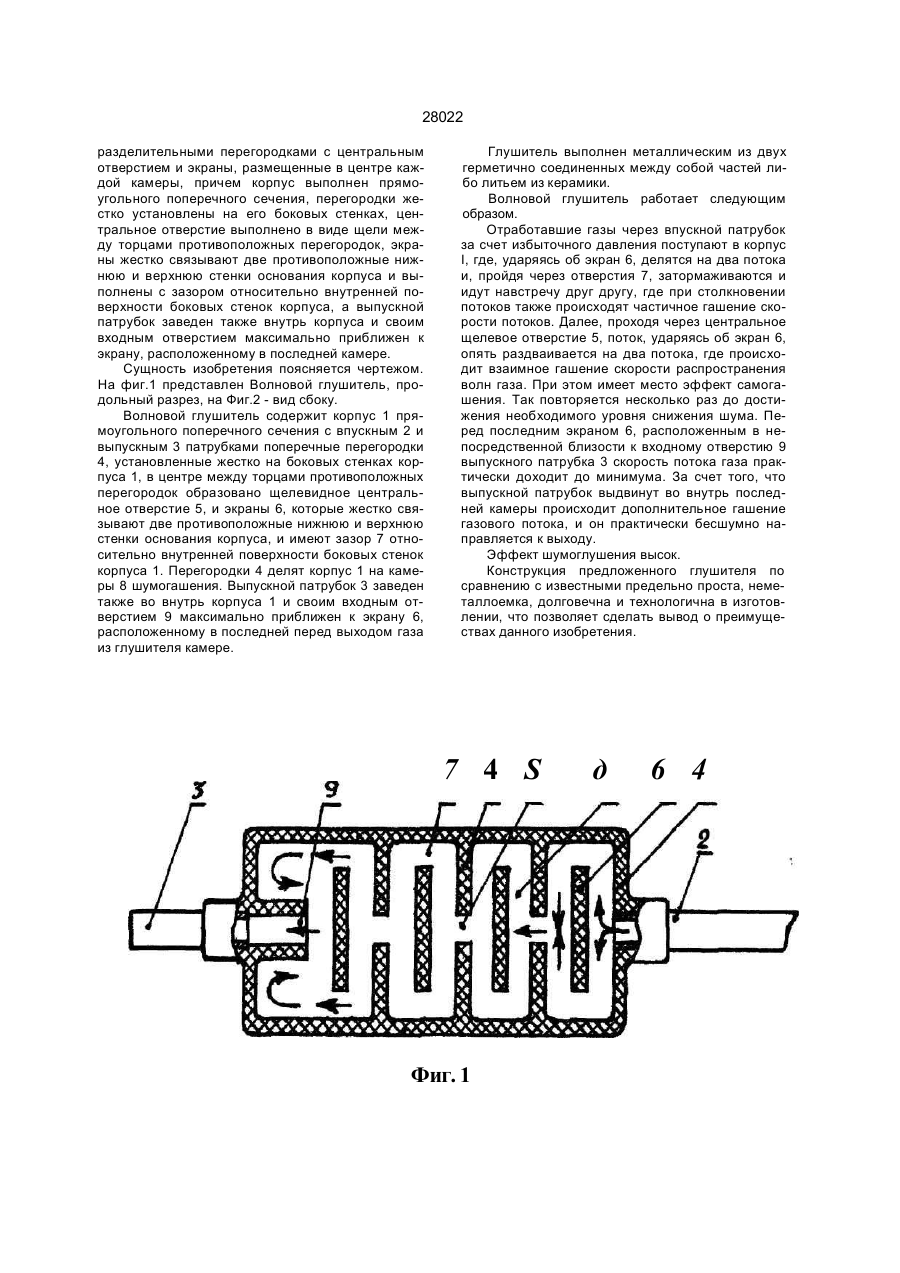

Волновой глушитель, преимущественно дви гателя внутреннего сгорания, содержащий корпус с впускным и выпускным патрубками, камерами, образованными разделительными перегородками с центральным отверстием, и экраны, размещенные в центре каждой камеры, отличающийся тем, что корпус глушителя выполнен прямоугольного поперечного сечения, перегородки жестко установлены на его боковых стенках, центральное отверстие выполнено в виде щели между торцами противоположных перегородок, экраны жестко связывают две противоположные нижнюю и верхнюю стенки основания корпуса и выполнены с зазором относительно внутренней поверхности боковых стенок корпуса, а выпускной патрубок заведен также внутрь корпуса и своим входным отверстием максимально приближен к экрану, расположенному в последней камере. Изобретение относится к машиностроению, в частности к двигателестроению, а именно к глушителям шума выхлопа двигателя внутреннего сгорания Известен например, глушитель шума выхлопа двигателя внутреннего сгорания, содержащий цилиндрический корпус, с впускным и выпускным патрубками, камерами, образованными разделительными перегородками с отверстиями, и по меньшей мере двумя завихрителями, один из которых размещен вблизи впускного патрубка, а завихрители выполнены в виде направляющих лопаток, ограниченных со стороны впускного патрубка конусной перегородкой с двумя отверстиями, выполненными в виде сегментов, а с противоположной стороны - перегородкой с центральным отверстием, причем отверстия разделительных перегородок выполнены в виде сегментов с краями, отогнутыми в сторону впускного патрубка, а камеры выполнены с возрастанием их объемов в сторону впускного патрубка (1). Известен также глушитель шума, содержащий корпус с впускным и выпускным патрубками и поперечные перегородки Г-образной формы, установленные в корпусе с образованием первого и второго каналов, причем первый канал выполнен с сечением, превышающем сечение второго канала, корпус выполнен прямоугольного поперечного сечения, поперечные перегородки установлены попарно-ассиметрично, а каналы выполнены ще левой формы, причем, первый канал дважды развернут на 180°, а впускной и выпускной патрубки корпуса установлены диаметрально противоположно (2). Однако подобные глушители сложны в изготовлении. Наиболее близким является техническое решение, из которого известен глушитель, содержащий корпус, снабженный входным и выходным отверстиями и облицованный с внутренней стороны звукопоглощающим материалом, и размещенные внутри корпуса, по меньшей мере, одну поперечную перегородку, с центральным отверстием и один экран с образованием кольцевого диффузора, причем поперечная перегородка выполнена из эластичного материала, а экран размещен от перегородки на расстоянии равном 0,2-0,3 внутреннего диаметра корпуса, и прикреплен к корпусу при помощи установочных винтов (3). Известное изобретение недолговечно, нетехнологично и сложно в изготовлении, уровень шумоглушения невысок В основу данного изобретения положена задача упрощения конструкции, повышения долговечности, технологичности изготовления и снижения шума. Это обеспечивается тем ,что Волновой глушитель, преимущественно двигателя внутреннего сгорания, содержащий корпус с впускным и выпускным патрубками, камерами, образованными см О
