Передавальна схема

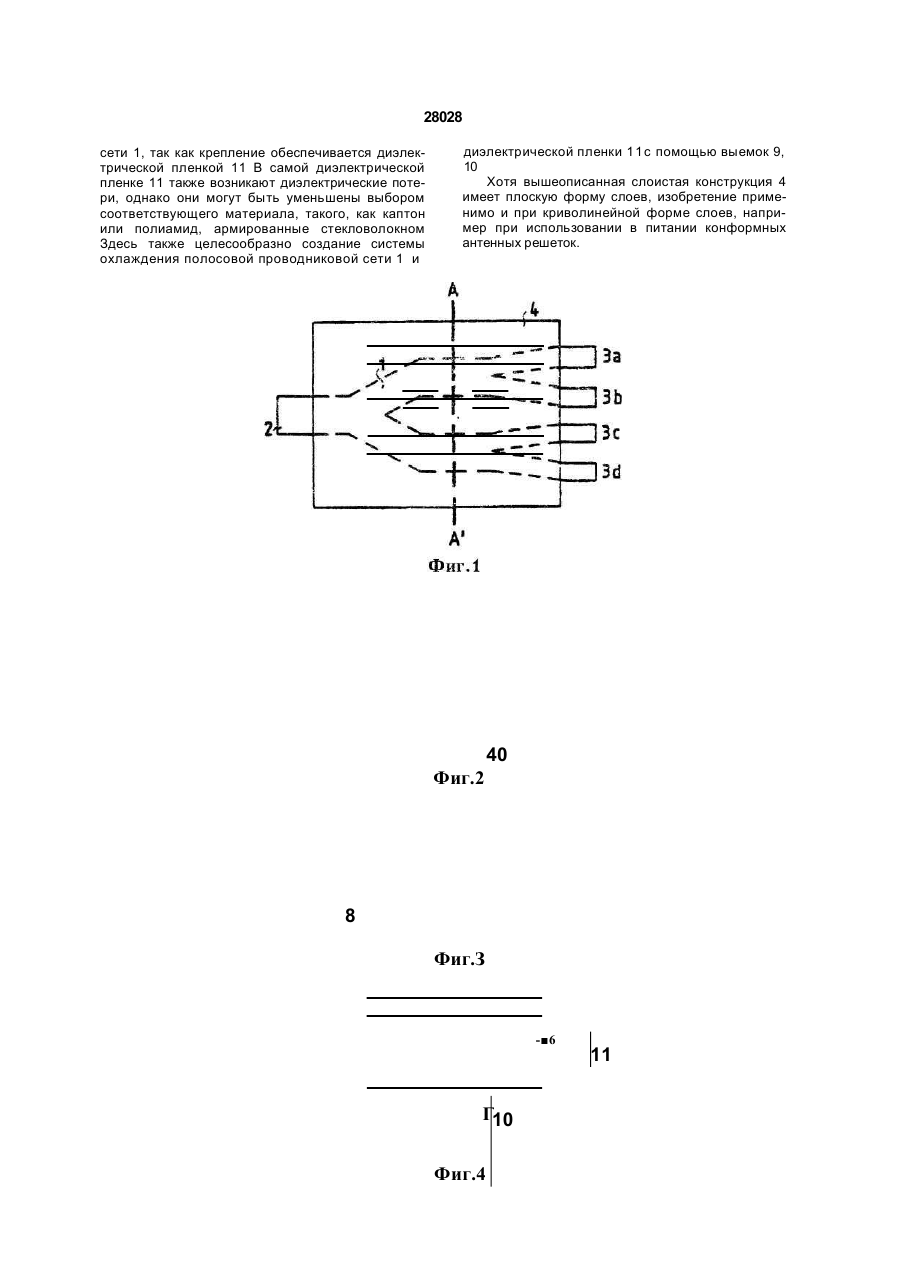

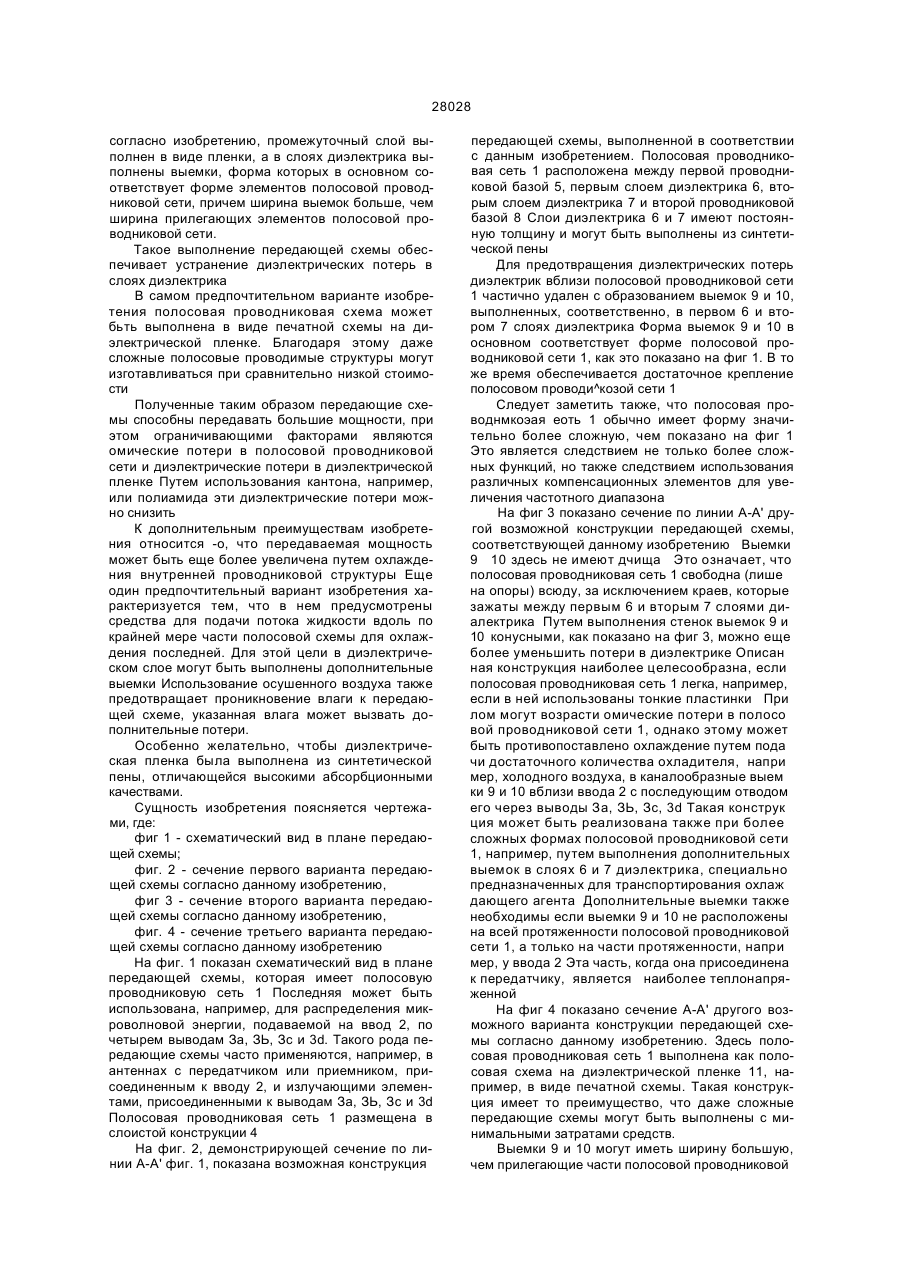

1. Передающая схема, выполненная в виде узла, состоящего из первой проводниковой базы, первого слоя диэлектрика, имеющего постоянную толщину, второго слоя диэлектрика, имеющего постоянную толщину, второй проводниковой базы и полосовой проводниковой сети, расположенной между первым слоем диэлектрика и вторым слоем диэлектрика на промежуточном слое диэлектрика, отличающаяся тем, что промежуточный слой диэлектрика выполнен в виде пленки, а в слоях диэлектрика выполнены выемки, форма которых в основном соответствует форме элементов полосоьой проводниковой сети, причем ширина выемок больше, чем ширина прилегающих элементов полосовой проводниковой сети 2. Передающая схема по п. 1, отличающаяся тем. что полосовая проводниковая сеть выполнена в виде печатной схемы на пленке. 3 Передающая схема по п 1 или 2, отличающаяся тем, что пленка выполнена из каптона или полиамида, армированных стекловолокном 4. Передающая схема по любому из пп 1-3, отли чающаяся тем, что она снабжена источником ох лаждающей среды, сообщенным с обеими выем ками или с одной из выемок 5. Передающая схема по любому из пп. 1-4, отли чающаяся тем, что слои диэлектрика выполнены из синтетической пены Изобретение относится к передающим схемам, выполненным в виде узла, состоящего из первой проводниковой базы, первого слоя диэлектрика с постоянной толщиной, второго слоя диэлектрика с постоянной толщиной, второй проводниковой базы и полосовой проводниковой сети, расположенной между первым слоем диэлектрика и вторым слоем диэлектрика. Такого рода передающие схемы используются, например, в качестве распределительных цепей в фазированных антенных решетках или многолучевых антеннах. Недостатком этих хорошо известных передающих схем является сравнительно небольшая допустимая передаваемая мощность, ограничиваемая тепловыделением в слоях диэлектрика вблизи внутренней проводниковой структуры. Это тепловыделение - следствие потерь энергии в диэлектрике - может привести к перегреву передающей схемы Усовершенствованная передающая схема описана в патенте GB № 2 217 114, где полосовая проводниковая сеть размещена в канавке, выполненной в одном слое диэлектрика так, что одна сторона полосовой проводниковой сети свободна от диэлектрика. Для применения при больших мощностях эта известная передающая схема имеет тот недостаток, что одна сторона полосовой проводниковой схемы все-таки содержит диэлектрик, который может вызвать перегрев, особенно если электромагнитное поле имеет тенденцию к концентрации на той стороне, на которой расположен диэлектрик. Для распределительных схем эта известная передающая схема имеет еще один недостаток, заключающийся в том, что полосовая проводниковая сеть не симметрична в том смысле, что скорость электромагнитных волн различна на сторонах с диэлектриком и без него. В связи с этим фазовые длины частей полосовой проводниковой сети не вполне определены, что недопустимо для распределительных схем. В основу изобретения поставлена задача в передающей схеме, путем изменения конструкции диэлектрических слоев, обеспечить уменьшение диэлектрических потерь. Поставленная задача решается тем, что в передающей схеме, выполненной в виде узла, состоящего из первой проводниковой базы, первого слоя диэлектрика, имеющего постоянную толщину, второго слоя диэлектрика, имеющего постоянную толщину, второй проводниковой базы и полосовой проводниковой сети, расположенной между первым слоем диэлектрика и вторым слоем диэлектрика на промежуточном слое диэлектрика, см о 00 см о ©О сч < 28028 согласно изобретению, промежуточный слой выполнен в виде пленки, а в слоях диэлектрика выполнены выемки, форма которых в основном соответствует форме элементов полосовой проводниковой сети, причем ширина выемок больше, чем ширина прилегающих элементов полосовой проводниковой сети. Такое выполнение передающей схемы обеспечивает устранение диэлектрических потерь в слоях диэлектрика В самом предпочтительном варианте изобретения полосовая проводниковая схема может бьть выполнена в виде печатной схемы на диэлектрической пленке. Благодаря этому даже сложные полосовые проводимые структуры могут изготавливаться при сравнительно низкой стоимости Полученные таким образом передающие схемы способны передавать большие мощности, при этом ограничивающими факторами являются омические потери в полосовой проводниковой сети и диэлектрические потери в диэлектрической пленке Путем использования кантона, например, или полиамида эти диэлектрические потери можно снизить К дополнительным преимуществам изобретения относится -о, что передаваемая мощность может быть еще более увеличена путем охлаждения внутренней проводниковой структуры Еще один предпочтительный вариант изобретения характеризуется тем, что в нем предусмотрены средства для подачи потока жидкости вдоль по крайней мере части полосовой схемы для охлаждения последней. Для этой цели в диэлектрическом слое могут быть выполнены дополнительные выемки Использование осушенного воздуха также предотвращает проникновение влаги к передающей схеме, указанная влага может вызвать дополнительные потери. Особенно желательно, чтобы диэлектрическая пленка была выполнена из синтетической пены, отличающейся высокими абсорбционными качествами. Сущность изобретения поясняется чертежами, где: фиг 1 - схематический вид в плане передающей схемы; фиг. 2 - сечение первого варианта передающей схемы согласно данному изобретению, фиг 3 - сечение второго варианта передающей схемы согласно данному изобретению, фиг. 4 - сечение третьего варианта передающей схемы согласно данному изобретению На фиг. 1 показан схематический вид в плане передающей схемы, которая имеет полосовую проводниковую сеть 1 Последняя может быть использована, например, для распределения микроволновой энергии, подаваемой на ввод 2, по четырем выводам За, ЗЬ, Зс и 3d. Такого рода передающие схемы часто применяются, например, в антеннах с передатчиком или приемником, присоединенным к вводу 2, и излучающими элементами, присоединенными к выводам За, ЗЬ, Зс и 3d Полосовая проводниковая сеть 1 размещена в слоистой конструкции 4 На фиг. 2, демонстрирующей сечение по линии А-А' фиг. 1, показана возможная конструкция передающей схемы, выполненной в соответствии с данным изобретением. Полосовая проводниковая сеть 1 расположена между первой проводниковой базой 5, первым слоем диэлектрика 6, вторым слоем диэлектрика 7 и второй проводниковой базой 8 Слои диэлектрика 6 и 7 имеют постоянную толщину и могут быть выполнены из синтетической пены Для предотвращения диэлектрических потерь диэлектрик вблизи полосовой проводниковой сети 1 частично удален с образованием выемок 9 и 10, выполненных, соответственно, в первом 6 и втором 7 слоях диэлектрика Форма выемок 9 и 10 в основном соответствует форме полосовой проводниковой сети 1, как это показано на фиг 1. В то же время обеспечивается достаточное крепление полосовом проводи^козой сети 1 Следует заметить также, что полосовая проводнмкоэая еоть 1 обычно имеет форму значительно более сложную, чем показано на фиг 1 Это является следствием не только более сложных функций, но также следствием использования различных компенсационных элементов для увеличения частотного диапазона На фиг 3 показано сечение по линии А-А' другой возможной конструкции передающей схемы, соответствующей данному изобретению Выемки 9 10 здесь не имеют дчища Это означает, что полосовая проводниковая сеть 1 свободна (лише на опоры) всюду, за исключением краев, которые зажаты между первым 6 и вторым 7 слоями диалектрика Путем выполнения стенок выемок 9 и 10 конусными, как показано на фиг 3, можно еще более уменьшить потери в диэлектрике Описан ная конструкция наиболее целесообразна, если полосовая проводниковая сеть 1 легка, например, если в ней использованы тонкие пластинки При лом могут возрасти омические потери в полосо вой проводниковой сети 1, однако этому может быть противопоставлено охлаждение путем пода чи достаточного количества охладителя, напри мер, холодного воздуха, в каналообразные выем ки 9 и 10 вблизи ввода 2 с последующим отводом его через выводы За, ЗЬ, Зс, 3d Такая конструк ция может быть реализована также при более сложных формах полосовой проводниковой сети 1, например, путем выполнения дополнительных выемок в слоях 6 и 7 диэлектрика, специально предназначенных для транспортирования охлаж дающего агента Дополнительные выемки также необходимы если выемки 9 и 10 не расположены на всей протяженности полосовой проводниковой сети 1, а только на части протяженности, напри мер, у ввода 2 Эта часть, когда она присоединена к передатчику, является наиболее теплонапряженной На фиг 4 показано сечение А-А' другого возможного варианта конструкции передающей схемы согласно данному изобретению. Здесь полосовая проводниковая сеть 1 выполнена как полосовая схема на диэлектрической пленке 11, например, в виде печатной схемы. Такая конструкция имеет то преимущество, что даже сложные передающие схемы могут быть выполнены с минимальными затратами средств. Выемки 9 и 10 могут иметь ширину большую, чем прилегающие части полосовой проводниковой 28028 сети 1, так как крепление обеспечивается диэлектрической пленкой 11 В самой диэлектрической пленке 11 также возникают диэлектрические потери, однако они могут быть уменьшены выбором соответствующего материала, такого, как каптон или полиамид, армированные стекловолокном Здесь также целесообразно создание системы охлаждения полосовой проводниковой сети 1 и диэлектрической пленки 11с помощью выемок 9, 10 Хотя вышеописанная слоистая конструкция 4 имеет плоскую форму слоев, изобретение применимо и при криволинейной форме слоев, например при использовании в питании конформных антенных решеток. 40 Фиг.2 8 Фиг.З - 6 Г10 Фиг.4 11 28028 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку
