Затискач з підсиленим стисненням

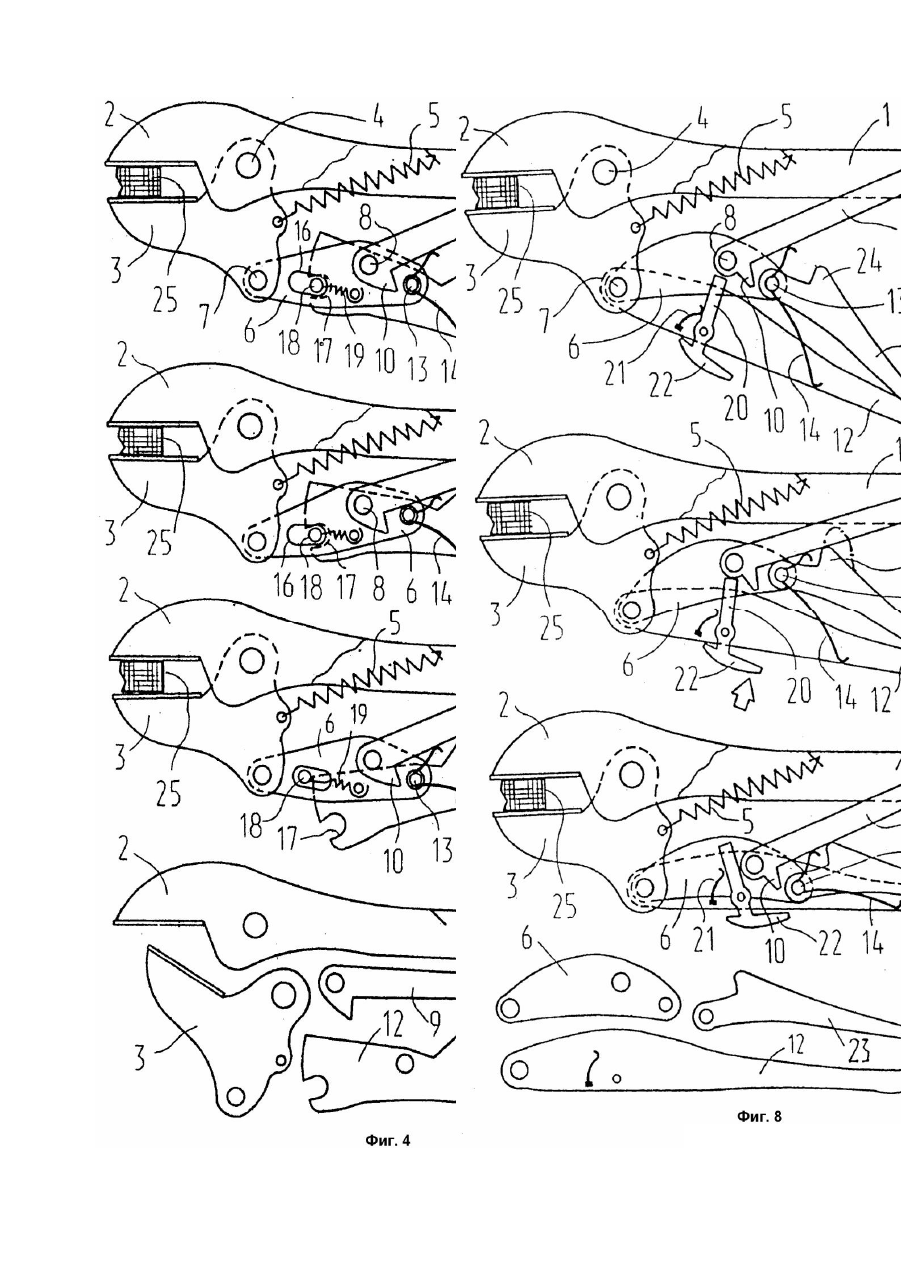

Изобретение относится к устройствам для взаимного крепления и позиционирования предметов, быстрого крепления одних предметов на других и может быть использовано, в частности, в ручных и медицинских инструментах, в зажимных устройствах металлорежущих станков и в конструкциях переносных светильников. Известны ручные зажимные инструменты типа клещей, плоскогубцев, в которых движение губок, захватывающи х заготовку, осуществляется благодаря относительному перемещению ручек, шарнирно связанных одна с другой. При этом для увеличения усилия сжатия и быстродействия устройства в конструкцию вводятся передаточные средства между ручками и губками, в частности, коленно-рычажные механизмы. Описаны, например, безопасные щипцы типа рычажного ключа для работы одной рукой (Патент США №5 233893, МКИ B25B7/12, НКИ 81 - 368, публ. 1993), содержащие удлиненную основную ручк у с первой фиксированной губкой на первом конце и регулировочным винтом на втором конце. Вторая подвижная губка поворотно установлена на основной ручке и взаимодействует с первой губкой. Пружинное устройство одним концом соединено с основной ручкой, з другим концом соединено со второй губкой и отжимает эту губку от первой губки. Приводная ручка одним концом соединена с выступом на второй губке. Второй конец ручки свободен. Рычажная тяга одним концом шарнирно соединена с приводной ручкой около ее первого конца, вторым концом взаимодействует с упором регулировочного винта и вместе с приводной ручкой образует запорный механизм. На рычажной тяге расположена также первая защелка. Винт регулирует раскрытие губок при манипулировании приводной ручкой. Щипцы имеют также блокирующий механизм, который содержит удлиненный рычаг и запорный блок со второй защелкой. Рычаг и запорный блок шарнирно смонтированы на приводной ручке на общей оси с возможностью поворота на ограниченный угол. Между приводной ручкой и блокирующим механизмом установлена первая пружина, отжимающая вторую защелку в зацепление с первой защелкой тяги при сжатых губках, Вторая пружина отжимает вторую защелку из зацепления с первой защелкой при достаточно сильном сжатии ручек. Недостатком данного устройства является использование для его блокирования и разблокирования дополнительного механизма, усложняющего конструкцию и снижающего надежность устройства. В устройстве не обеспечивается принудительное отпирание запорного механизма, что не позволяет в полной мере использовать этот механизм для развития максимального усилия на губках. Наиболее близким аналогом к заявляемому изобретению являются узкогубцы (Патент США №4541312, МКИ B25B7/12, НКИ 81 - 367, публ. 1985), содержащие основную ручку с первой губкой на первом конце и регулировочным винтом на втором конце. Вторая, подвижная губка поворотно установлена на основной ручке. Со второй губкой поворотно соединена приводная ручка, связанная с основной ручкой запорным устройством, выполненным в виде двухзвенного шарнирнорычажного механизма. На приводной ручке поворотно установлен рычаг разблокирования узкогубцев, взаимодействующий с др угим рычагом запорного устройства посредством упора, выполненного на его стороне, обращенной к другому рычагу. Основная ручка связана со второй губкой пружиной, отжимающей вторую губк у от первой. Особенностью описанного устройства является длительность и усложненность процедуры его разблокирования, требующей использования второй руки для взаимодействия на соответствующий рычаг. Задачей изобретения является создание компактного, управляемого одной рукой зажима. Технический результат использование подвижной ручки как для блокирования, так и для разблокирования зажима, приведение его в действие при этом одной, удерживающей зажим рукой. Это достигается тем, что в зажиме с усиленным сжатием, содержащем первую ручку с первой губкой, подвижной второй губкой и поворотно установленной на ней второй ручкой, соединенной с первой ручкой средством блокирования и разблокирования зажима, выполненным в виде первого и второго рычагов, причем первый рычаг одним из своих концов поворотно связан со средней частью второй ручки, а вторым концом - с первой ручкой, второй рычаг, предназначенный для разблокирования зажима, поворотно установлен на второй ручке, при том рычаги взаимодействуют своими обращенными друг к другу боковыми поверхностями, одна из которых выполнена кулачковой, в отличие от известного, второй рычаг установлен с возможностью его фиксации на второй ручке, выполненной укороченной, при этом в своем фиксированном положении второй рычаг использован в качестве ее удлинения. Признаками, отличительными от наиболее близкого аналога, являются: - установка второго рычага с возможностью его фиксации на второй ручке, - выполнение второй ручки укороченной, - использование второго рычага в его фиксированном положении на второй ручке в качестве ее удлинения. Достижение технического результата использование подвижной (второй) ручки как для блокирования, так и для разблокирования зажима, приведение его о действие при этом одной, удерживающей зажим рукой осуществляется за счет того, что предло-женная конструкция позволяет для разблокирования зажима использовать укороченную вторую р учку, на которой зафиксирован второй рычаг, являющийся в таком положении ее удлинением. На фиг.1 изображен настроенный на предмет зажим в незаблокированном состоянии с губками, сомкнутыми на зажимаемом предмете; на фиг.2 - то же, в заблокированном состоянии; на фиг.3 - то же, в разблокированном состоянии, с губками, сомкнутыми на зажимаемом предмете и нефиксированным вторым рычагом, прижатым к первой ручке; на фиг.4 показаны некоторые элементы зажима. Зажим (фиг.1 - 4) содержит первую р учку 1 с первой губкой 2. Вторая губка 3 связана с ручкой 1 шарниром 4, а также пружиной 5, отжимающей губку 3 от губки 2. Вторая ручка 6 укорочена и поворотно установлена на губке 3 посредством шарнира 7. Вторая ручка 6 соединена с первой ручкой 1 средством блокирования и разблокирования зажима, выполненным в виде двух рычагов. Со средней частью ручки 6 шарниром 8 связан первый рычаг 9 одним из своих концов, который оснащен также упором 10, выполняющим роль ограничителя поворота первого рычага 9 относительно ручки 6. Второй конец рычага 9 упирается в регулировочный винт 11, установленный в первой ручке 1. Второй рычаг 12, предназначенный для разблокирования зажима, поворотно установлен на второй ручке 6 посредством шарнира 13 и отжат от первой ручки 1 пружиной 14 через первый рычаг 9. На боковой поверхности второго рычага 12, обращенной к первому рычагу 9, выполнена кулачковая поверхность в виде упора 15, предназначенного для взаимодействия с первым рычагом 9. С целью фиксации второго рычага 12 на второй ручке б в последней выполнена прорезь 16, а во втором рычаге 12 - вырез 17. В прорези 16 располагается шти фт 18, поджатый пружиной 19 к вырезу 17. В своем фиксированном положении второй рычаг 12 использован в качестве удлинения второй ручки 6. Зажим работает следующим образом. Сжимают одной рукой ручку 1 и рычаг 12 (фиг.1). Последний, будучи зафиксирован на второй ручке б посредством штифта 18 и выреза 17, воздействует на нее, увлекая ее по направлению к первой ручке 1. Средство блокирования 9, 12 раскрывается, губка 3, преодолевая действие пружины 5, поворачивается к губке 2, и губки смыкаются на предмете 20. Посредством регулировочного винта 11 настраивают зажим на предмет 20 так, чтобы угол между ручкой 6 и рычагом 9 был несколько меньше 180 градусов. При увеличении усилия угол между ручкой 6 и рычагом 9 становится больше 180 градусов (фиг.2), рычаг 9 упирается в шарнир 13 и зажим блокируется, обеспечивая сжатие предмета 20 губками 2 и 3 при снятии сжимающего усилия с ручек. Для разблокирования зажима и освобождения сжатого губками предмета 20 большим или указательным пальцем удерживающей зажим ручки смещают штифт 18 в прорези 16 (фиг.2) в направлении от выреза 17, расфиксируя тем самым рычаг 12, и, преодолевая действие пружины 14, сжимают ручку 1 и рычаг 12. Последний, упираясь в боковую поверхность рычага 9 упором 15, отжимает через шарнир 13 вторую ручку 6 от первой ручки 1, в результате чего зажим разблокируется (фиг.3). Под воздействием пружины 5 губка 3 поворачивается в направлении от губки 2 и предмет 20 освобождается; ручка 6 и рычаг 9 отходят от первой ручки 1 в исходное положение, определяемое взаимодействием упора 10 и шарнира 13. При снятии сжимающего усилия с первой ручки 1 и второго рычага 12 последний под воздействием пружины 14 поворачивается в направлении от ручки 1, и шти фт 18 под действием пружины 19 попадает в вырез 17, фиксируя тем самым второй рычаг 12 относительно второй ручки 6. В зажиме, изображенном на фиг.5 - 7, передача усилия от ручки 12 на рычаг 6 осуществляется через упор 20 и шарнир 8 при положении кнопки 22, прижатой к ручке 12 (фиг.7). Для разблокирования зажима и освобождения сжатого губками предмета 25 большим или указательным пальцем удерживающей зажим руки смещают фиксатор 18 в прорези 16 (фиг.2) в направлении от выреза 17, расфиксируя тем самым ручку 12, и, преодолевая действие пружины 14, сжимают ручки 1 и12. Ручка 12, упираясь в боковую поверхность ручки 1 выступом 15 (показано штрихпунктирной линией на фиг.2) или в рычаг 9, отжимает через шарнир 13 рычаг 6 от ручки 1, в результате чего запорный механизм разблокируется (фиг.3). Под воздействием пружины 5 губка 3 поворачивается в направлении от губки 2 и предмет 25 освобождается; рычаги 6 и 9 отходят от ручки 1 в исходное положение, определяемое взаимодействием упора 10 и шарнира 13. При снятии сжимающего усилия с ручек 1 и 12 ручка 12 под воздействием пружины 14 поворачивается в направлении от ручки 1 и фиксатор 18 под действием пружины 19 попадает в вырез 17, фиксируя тем самым ручку 12 относительно рычага 6. Для разблокирования второго варианта зажима (фиг.6) и освобождения сжатого губками предмета 25 рукою, удерживающей зажим, нажимают кнопку 22, расфиксируя тем самым ручку 12, и сжимают ручки. Ручка 12 посредством кронштейна 23 и шарнира 13 отжимает рычаг 6 от ручки 1, а рычаг 9 упором 24 - к ручке 1. В других вариантах исполнения зажима упор 24 может, как показано штрих-пунктиром, взаимодействовать с боковой поверхностью ручки 1 (в этом случае р учка 12 посредством кронштейна 23 и шарнира 13 отжимает рычаги 6 и 9 от ручки 1) или взаимодействовать на рычаг 9 в направлении от ручки 1 (не показано).
