Запірно-поворотний промивальний клапан

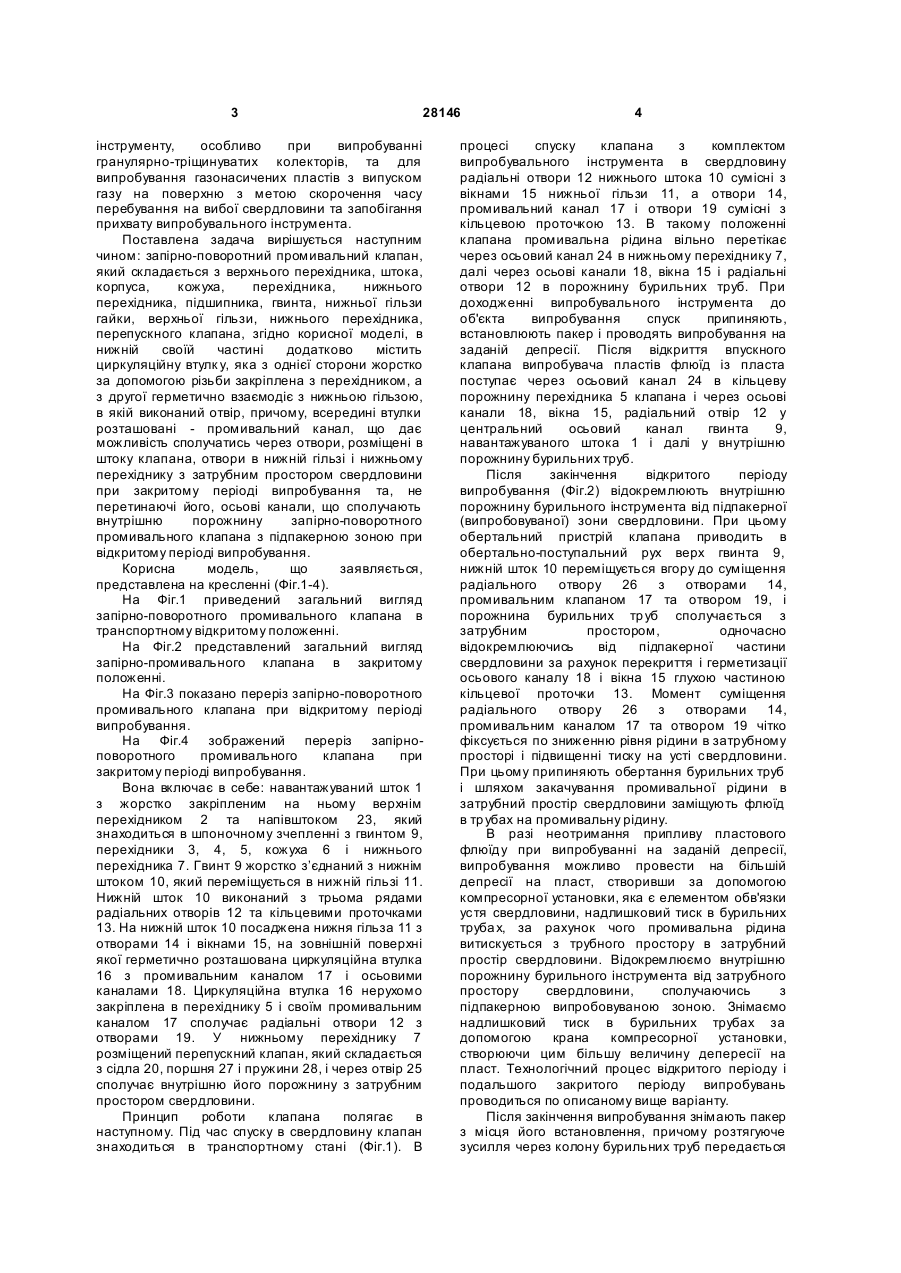

Запірно-поворотний промивальний клапан, що складається з верхнього перехідника, штока, кожуха, перехідника, нижнього перехідника, підшипника, нижньої гільзи, верхньої гільзи, перепускного клапана, який відрізняється тим, 3 28146 інструменту, особливо при випробуванні гранулярно-тріщинуватих колекторів, та для випробування газонасичених пластів з випуском газу на поверхню з метою скорочення часу перебування на вибої свердловини та запобігання прихвату випробувального інструмента. Поставлена задача вирішується наступним чином: запірно-поворотний промивальний клапан, який складається з верхнього перехідника, штока, корпуса, кожуха, перехідника, нижнього перехідника, підшипника, гвинта, нижньої гільзи гайки, верхньої гільзи, нижнього перехідника, перепускного клапана, згідно корисної моделі, в нижній своїй частині додатково містить циркуляційну втулк у, яка з однієї сторони жорстко за допомогою різьби закріплена з перехідником, а з другої герметично взаємодіє з нижньою гільзою, в якій виконаний отвір, причому, всередині втулки розташовані - промивальний канал, що дає можливість сполучатись через отвори, розміщені в штоку клапана, отвори в нижній гільзі і нижньому перехіднику з затрубним простором свердловини при закритому періоді випробування та, не перетинаючі його, осьові канали, що сполучають внутрішню порожнину запірно-поворотного промивального клапана з підпакерною зоною при відкритому періоді випробування. Корисна модель, що заявляється, представлена на кресленні (Фіг.1-4). На Фіг.1 приведений загальний вигляд запірно-поворотного промивального клапана в транспортному відкритому положенні. На Фіг.2 представлений загальний вигляд запірно-промивального клапана в закритому положенні. На Фіг.3 показано переріз запірно-поворотного промивального клапана при відкритому періоді випробування. На Фіг.4 зображений переріз запірноповоротного промивального клапана при закритому періоді випробування. Вона включає в себе: навантажуваний шток 1 з жорстко закріпленим на ньому верхнім перехідником 2 та напівштоком 23, який знаходиться в шпоночному зчепленні з гвинтом 9, перехідники 3, 4, 5, кожуха 6 і нижнього перехідника 7. Гвинт 9 жорстко з’єднаний з нижнім штоком 10, який переміщується в нижній гільзі 11. Нижній шток 10 виконаний з трьома рядами радіальних отворів 12 та кільцевими проточками 13. На нижній шток 10 посаджена нижня гільза 11 з отворами 14 і вікнами 15, на зовнішній поверхні якої герметично розташована циркуляційна втулка 16 з промивальним каналом 17 і осьовими каналами 18. Циркуляційна втулка 16 нерухомо закріплена в перехіднику 5 і своїм промивальним каналом 17 сполучає радіальні отвори 12 з отворами 19. У нижньому перехіднику 7 розміщений перепускний клапан, який складається з сідла 20, поршня 27 і пружини 28, і через отвір 25 сполучає внутрішню його порожнину з затрубним простором свердловини. Принцип роботи клапана полягає в наступному. Під час спуску в свердловину клапан знаходиться в транспортному стані (Фіг.1). В 4 процесі спуску клапана з комплектом випробувального інструмента в свердловину радіальні отвори 12 нижнього штока 10 сумісні з вікнами 15 нижньої гільзи 11, а отвори 14, промивальний канал 17 і отвори 19 сумісні з кільцевою проточкою 13. В такому положенні клапана промивальна рідина вільно перетікає через осьовий канал 24 в нижньому перехіднику 7, далі через осьові канали 18, вікна 15 і радіальні отвори 12 в порожнину бурильних труб. При доходженні випробувального інструмента до об'єкта випробування спуск припиняють, встановлюють пакер і проводять випробування на заданій депресії. Після відкриття впускного клапана випробувача пластів флюїд із пласта поступає через осьовий канал 24 в кільцеву порожнину перехідника 5 клапана і через осьові канали 18, вікна 15, радіальний отвір 12 у центральний осьовий канал гвинта 9, навантажуваного штока 1 і далі у внутрішню порожнину бурильних труб. Після закінчення відкритого періоду випробування (Фіг.2) відокремлюють внутрішню порожнину бурильного інструмента від підпакерної (випробовуваної) зони свердловини. При цьому обертальний пристрій клапана приводить в обертально-поступальний рух верх гвинта 9, нижній шток 10 переміщується вгору до суміщення радіального отвору 26 з отворами 14, промивальним клапаном 17 та отвором 19, і порожнина бурильних тр уб сполучається з затрубним простором, одночасно відокремлюючись від підпакерної частини свердловини за рахунок перекриття і герметизації осьового каналу 18 і вікна 15 глухою частиною кільцевої проточки 13. Момент суміщення радіального отвору 26 з отворами 14, промивальним каналом 17 та отвором 19 чітко фіксується по зниженню рівня рідини в затрубному просторі і підвищенні тиску на усті свердловини. При цьому припиняють обертання бурильних труб і шляхом закачування промивальної рідини в затрубний простір свердловини заміщують флюїд в тр убах на промивальну рідину. В разі неотримання припливу пластового флюїду при випробуванні на заданій депресії, випробування можливо провести на більшій депресії на пласт, створивши за допомогою компресорної установки, яка є елементом обв'язки устя свердловини, надлишковий тиск в бурильних труба х, за рахунок чого промивальна рідина витискується з трубного простору в затрубний простір свердловини. Відокремлюємо внутрішню порожнину бурильного інструмента від затрубного простору свердловини, сполучаючись з підпакерною випробовуваною зоною. Знімаємо надлишковий тиск в бурильних трубах за допомогою крана компресорної установки, створюючи цим більшу величину депересії на пласт. Технологічний процес відкритого періоду і подальшого закритого періоду випробувань проводиться по описаному вище варіанту. Після закінчення випробування знімають пакер з місця його встановлення, причому розтягуюче зусилля через колону бурильних труб передається 5 28146 на навантажуваний шток 1, який, повертаючись в початкове (транспортне) положення, знову входить через шпоночне зчеплення з кожухом 6, що дає можливість передавати оберти бурильної колони на обладнання, що розташоване нижче. При підйомі обладнання з свердловини надлишковий тиск в замкнутому просторі між випробувачем пластів і запірно-поворотним промивальним клапаном розряджається через отвір 25 шляхом дії тиску на поршень 27, який, стискуючи пружину 28, відходить від сідла 20 і сполучає зону високого тиску через отвір 25 з затрубним простором свердловини. 6 7 28146 8
