Двохдиапазонний регулятор тиску

Изобретение относится к автоматике и предназначено для регулирования давления газа в различных псевмосистемах. Известен двухдиапазонный регулятор давления, содержащий корпус с входными и выходными клапанами, чувствительный элемент, регулирующий клапан, элементы обратной связи чувствительного элемента и регулирующего клапана и дистанционно управляемый привод перенастройки [1]. Наиболее близким к предлагаемому по технической сущности является регулятор давления, содержащий корпус с входными и выходными клапанами, чувствительный элемент с пружинами настройки задания, подпружиненный регулирующий клапан и механизм перенастройки, выполненный в виде электромагнита с якорем, воздействующим через шток на регулирующий клапан, перемещающийся в рамке, жестко связанной с чувствительным элементом [2]. Основным недостатком известного регулятора является сложность его конструкции. Цель изобретения - упрощение регулятора. Указанная цель достигается тем, что в двухдиапазонном регуляторе давления, содержащем корпус с входным и выходным каналами, расположенные в нем чувствительный элемент с пружинами настройки задания, связанный с рамкой, в которой размещен подпружиненный регулирующий орган, и механизм перенастройки с электромагнитом, рамка установлена внутри электромагнита механизма перенастройки. Для регуляторов давления малых расходов, где массы подвижных частей незначительны, такое решение существенно упрощает конструкцию и уменьшает энергозатраты. На чертеже (фиг.) схематически изображен двухпозиционный регулятор давления. Регулятор содержит корпус 1 с входным 2 и выходным 3 клапанами, чувствительный элемент 4 с пружинами настройки задания 5 и 6, регулирующий орган (клапан) - якорь 7, частично перекрывающий седло 8, рамку 9, являющуюся элементом магнитопровода электромагнита 10. Перемещение регулирующего органа (клапана) - якоря 7 в рамке 9 ограничено кольцом 11. Двухдиапазонный регулятор давления работает следующим образом. При подаче рабочей среды, газа высокого давления, во входной канал 2, происходит дросселирование его в зазоре седло 8 - клапан 7 при определенной величине зазора h. На чертеже регулятор показан в рабочем положений на режиме меньшего выходного давления. При этом нагрузкой чувствительно элемента является пружина 5, упор дополнительной пружины настройки заданий 6 образует с торцем сильфонной втулки зазор h2, электромагнит 10 находится в нейтральном положении, и клапан 7 находится под действием пружины на упоре 11, образуя зазор h3. Условием нормального процесса регулирования является следующее соотношение конструктивных зазоров: h3 > h

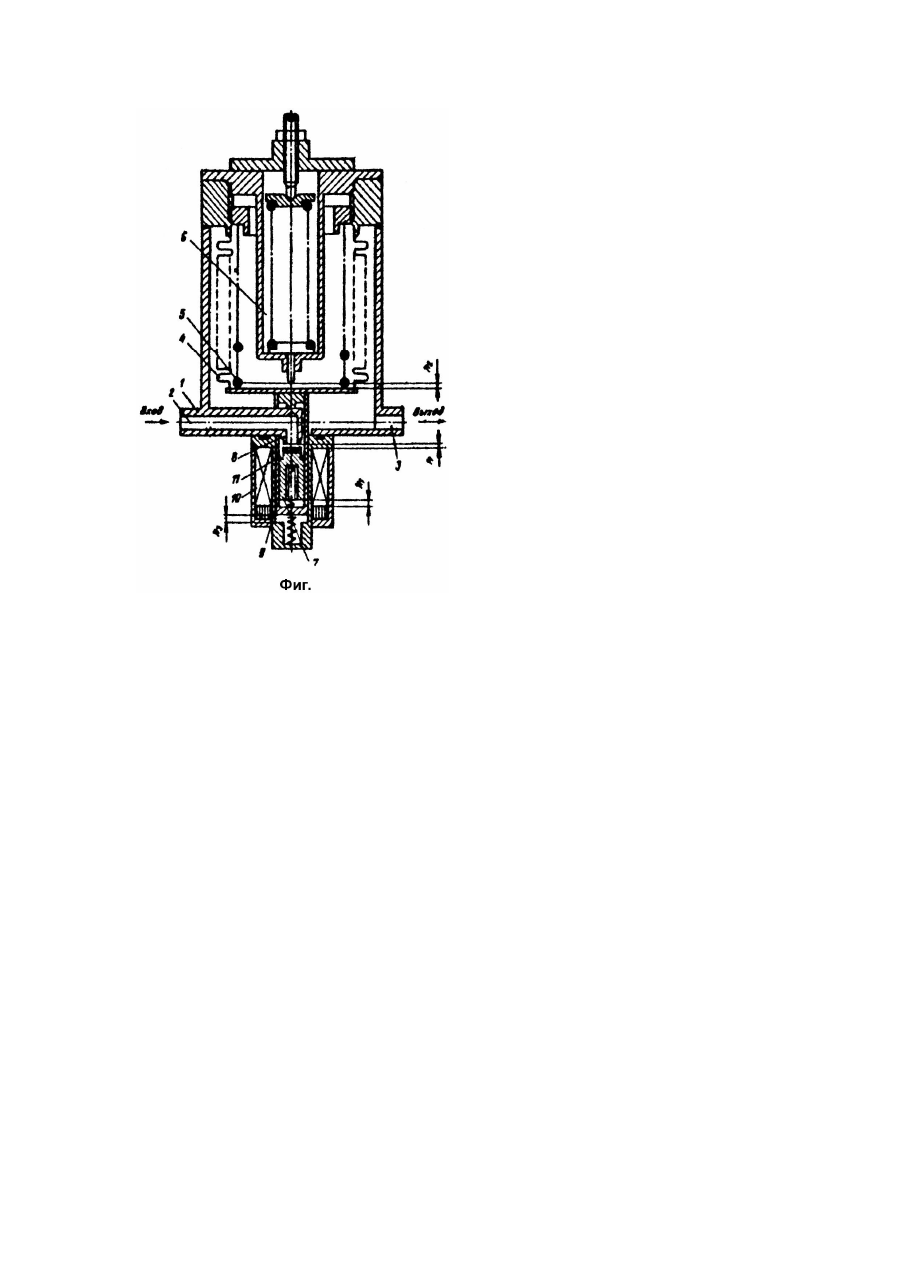

h2. Чувствительный элемент 4, к которому прижата подпружиненная рамка 9, реагирует на изменение давления на выходе, поддерживая необходимый для нормальной работы зазор h. Переход на другой режим по выходному давлению осуществляется подачей электрического импульса на обмотку электромагнита 10. При этом регулирующий орган (клапан) - якорь 7 перемещается к нижнему торцу рамки 9, выбирая зазор h1, и рабочая среда, интенсивно натекая, в связи с увеличением зазора h, в полость чувствительного элемента 4, перемещает подвижную систему регулятора в новое положение, при котором выбирается зазор h2 и включается пружина 5, обеспечивая, соответствующее давление на выходе. В процессе изготовления регулятор настраивает последовательно, вначале на меньшее, затем на большее значение выходного давления. Использование предлагаемого регулятора давления, обладающего, по сравнению с известными, более простой конструкцией, позволяет уменьшить энергозатраты, в особенности для регуляторов давления малых расходов. Источники информации 1. Авторское свидетельство СССР №574706, кл. G05D16/06, 1976. 2. Авторское свидетельство СССР №635467, кл. G05D16/06, 1976 (прототип).
