Формула / Реферат

Полімеркомпозиційний матеріал антифрикційного призначення на основі полімерної матриці і дисперсних наповнювачів, відрізняється тим, що композиція містить модифіковане епоксидне в'яжуче і наповнена дисперсними порошками силіційованого графіту (20-160 мкм), терморозширеного графіту і поліетилену в наступному співвідношенні компонентів, мас. %:

Епоксидне в'яжуче

20-40;

(епоксидна смола ЕД-16 - 100 мас.ч.,

модифікатор ДЕГ-І - 15 мас.ч.,

твердник Ізо-МТГФА - 50 мас.ч.,

прискорювач ТЕА - 6 мас.ч.).

Силіційований графіт

50-70;

Терморозширений графіт

3-7;

Поліетилен

3-7.

Текст

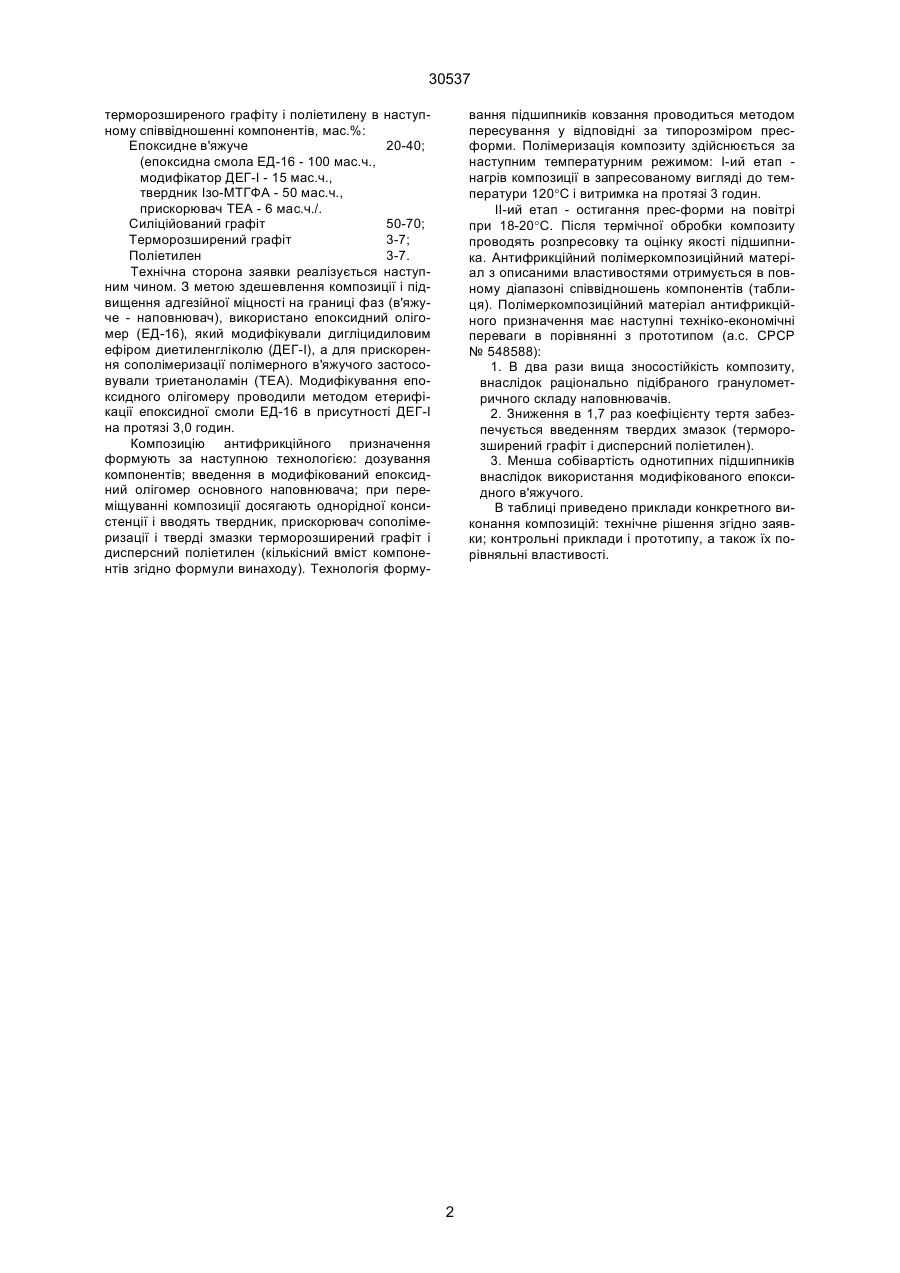

Полімеркомпозиційний матеріал антифрикційного призначення на основі полімерної матриці і дисперсних наповнювачів, відрізняється тим, що 30537 терморозширеного графіту і поліетилену в наступному співвідношенні компонентів, мас.%: Епоксидне в'яжуче 20-40; (епоксидна смола ЕД-16 - 100 мас.ч., модифікатор ДЕГ-І - 15 мас.ч., твердник Ізо-МТГФА - 50 мас.ч., прискорювач ТЕА - 6 мас.ч./. Силіційований графіт 50-70; Терморозширений графіт 3-7; Поліетилен 3-7. Технічна сторона заявки реалізується наступним чином. З метою здешевлення композиції і підвищення адгезійної міцності на границі фаз (в'яжуче - наповнювач), використано епоксидний олігомер (ЕД-16), який модифікували дигліцидиловим ефіром диетиленгліколю (ДЕГ-І), а для прискорення сополімеризації полімерного в'яжучого застосовували триетаноламін (ТЕА). Модифікування епоксидного олігомеру проводили методом етерифікації епоксидної смоли ЕД-16 в присутності ДЕГ-І на протязі 3,0 годин. Композицію антифрикційного призначення формують за наступною технологією: дозування компонентів; введення в модифікований епоксидний олігомер основного наповнювача; при переміщуванні композиції досягають однорідної консистенції і вводять твердник, прискорювач сополімеризації і тверді змазки терморозширений графіт і дисперсний поліетилен (кількісний вміст компонентів згідно формули винаходу). Технологія форму вання підшипників ковзання проводиться методом пересування у відповідні за типорозміром пресформи. Полімеризація композиту здійснюється за наступним температурним режимом: І-ий етап нагрів композиції в запресованому вигляді до температури 120°С і витримка на протязі 3 годин. ІІ-ий етап - остигання прес-форми на повітрі при 18-20°С. Після термічної обробки композиту проводять розпресовку та оцінку якості підшипника. Антифрикційний полімеркомпозиційний матеріал з описаними властивостями отримується в повному діапазоні співвідношень компонентів (таблиця). Полімеркомпозиційний матеріал антифрикційного призначення має наступні техніко-економічні переваги в порівнянні з прототипом (а.с. СРСР № 548588): 1. В два рази вища зносостійкість композиту, внаслідок раціонально підібраного гранулометричного складу наповнювачів. 2. Зниження в 1,7 раз коефіцієнту тертя забезпечується введенням твердих змазок (терморозширений графіт і дисперсний поліетилен). 3. Менша собівартість однотипних підшипників внаслідок використання модифікованого епоксидного в'яжучого. В таблиці приведено приклади конкретного виконання композицій: технічне рішення згідно заявки; контрольні приклади і прототипу, а також їх порівняльні властивості. 2 3 Порошок поліетилену Природний графіт 3 4 Границя міцності по стиску, МПа Зносостійкість, мг/м 6 50 15 100 0,14 65,3 7 3 0,16 68,5 5 5 60 40 50 30 6 50 15 100 0,15 66,8 3 7 70 20 6 50 15 100 Композиція згідно винаходу Приклад Приклад Приклад 1 2 3 0,19 68,4 3 7 60 30 6 50 15 100 1 0,14 68,2 7 3 60 30 6 50 15 100 2 0,21 57,2 7 3 75 15 6 50 15 100 3 0,28 57,4 3 7 75 15 6 50 15 100 4 0,19 0,20 61,7 3 7 45 45 6 50 15 100 5 7 3 45 45 6 50 15 100 6 0,13 0,14 61,3 Контрольні приклади 3 Коефіцієнти тертя 0,13 0,17 0,21 0,18 0,14 0,16 0,24 Умови тертя: =0,185 м/с; Р=0,7 МПа; матеріал контртіла – сталь 25 ХГТ; шлях тертя без змазки – 1000 м 2 1 Терморозширений графіт Характеристики композиційного матеріалу Силіційований графіт 2 Наповнювач (мас.%) Поліоксифенілметанфеноксісілоксан В цілому в'яжучого, мас.% Прискорювач твердження (ТЕА-триетаноламін) Полімерне в'яжуче (мас.ч.) Епоксидно-діанова смола, ЕД-16 Модифікатор, (ДЕГ-І-дегліциділовий ефір диетиленгліколь) Твердник епоксидної смоли (Ізо-МТГФА) – Ізометилтетрагідрофталевий ангідрид Компоненти 1 5 4 3 2 1 № п/п 0,23 0,2 68,4 2 8 30 30 6 50 15 100 7 0,18 0,17 68,3 8 2 30 30 6 50 15 100 8 0,28 0,35 51,3 15 35 0,30 0,32 54,6 10 30 0,35 0,4 50,2 10 20 А.С. СРСР № 548588 Таблиця 30537 30537 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

A polymer composition material of antifriction purpose

Автори англійською

Kalba Yevhen Mykolaiovych, Savchuk Petro Petrovych, Holotenko Serhii Mykolaiovych, Buketov Andrii Viktorovych, Petrykovych Yurii Yaroslavovych, Hupka Bohdan Vasyliovych, Bezpaliok Andrii Petrovych

Назва патенту російською

Полимеркомпозиционный материал антифрикционного назначения

Автори російською

Кальба Євгений Николаевич, Савчук Петр Петрович, Голотенко Сергей Николаевич, Букетов Андрей Викторович, Петрикович Юрий Ярославович, Гупка Богдан Васильевич, Безпалёк Андрей Петрович

МПК / Мітки

МПК: F16C 33/00, C08L 23/04, C08K 3/04, C08K 3/00

Мітки: призначення, антифрикційного, полімеркомпозиційний, матеріал
