Пристрій для зміцнюючої обробки деталей кулями

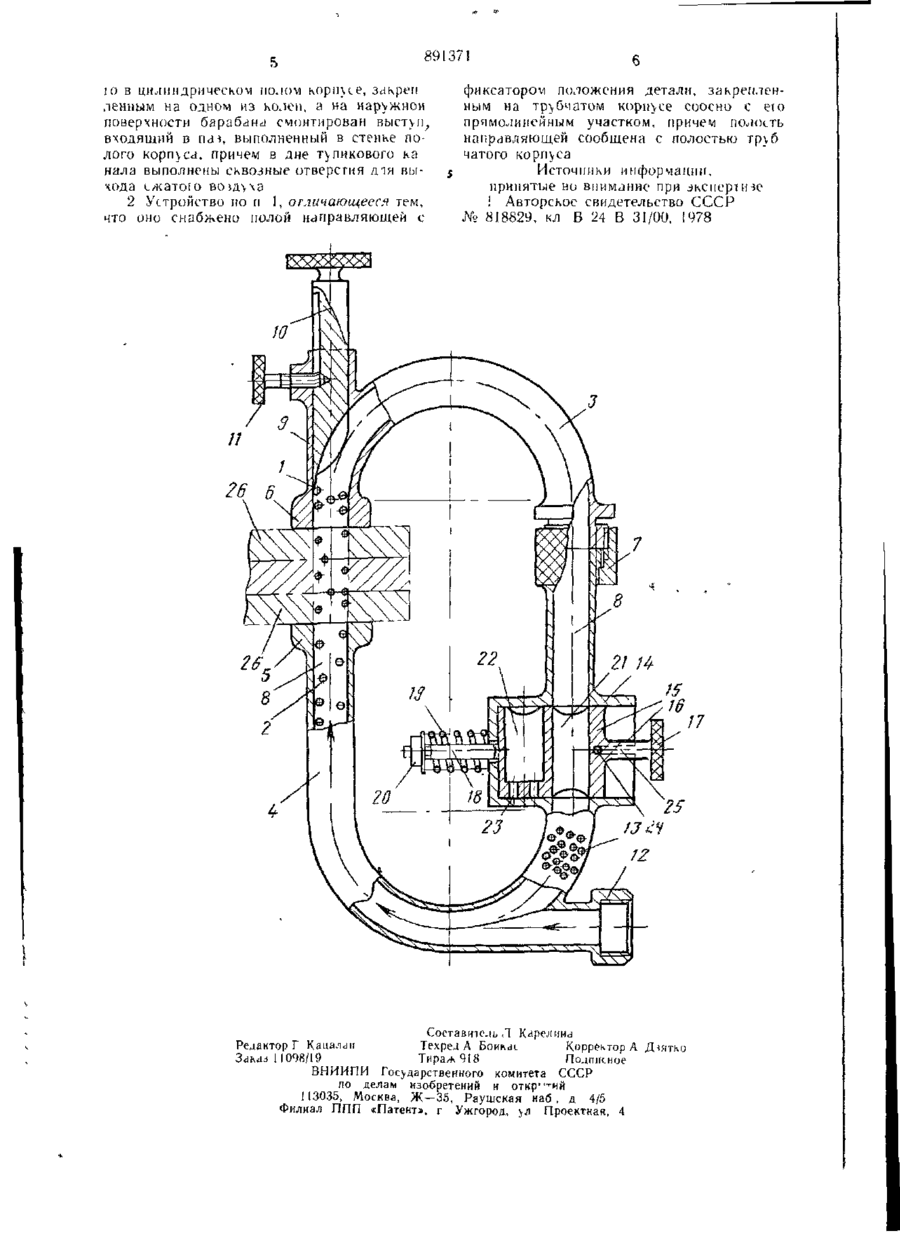

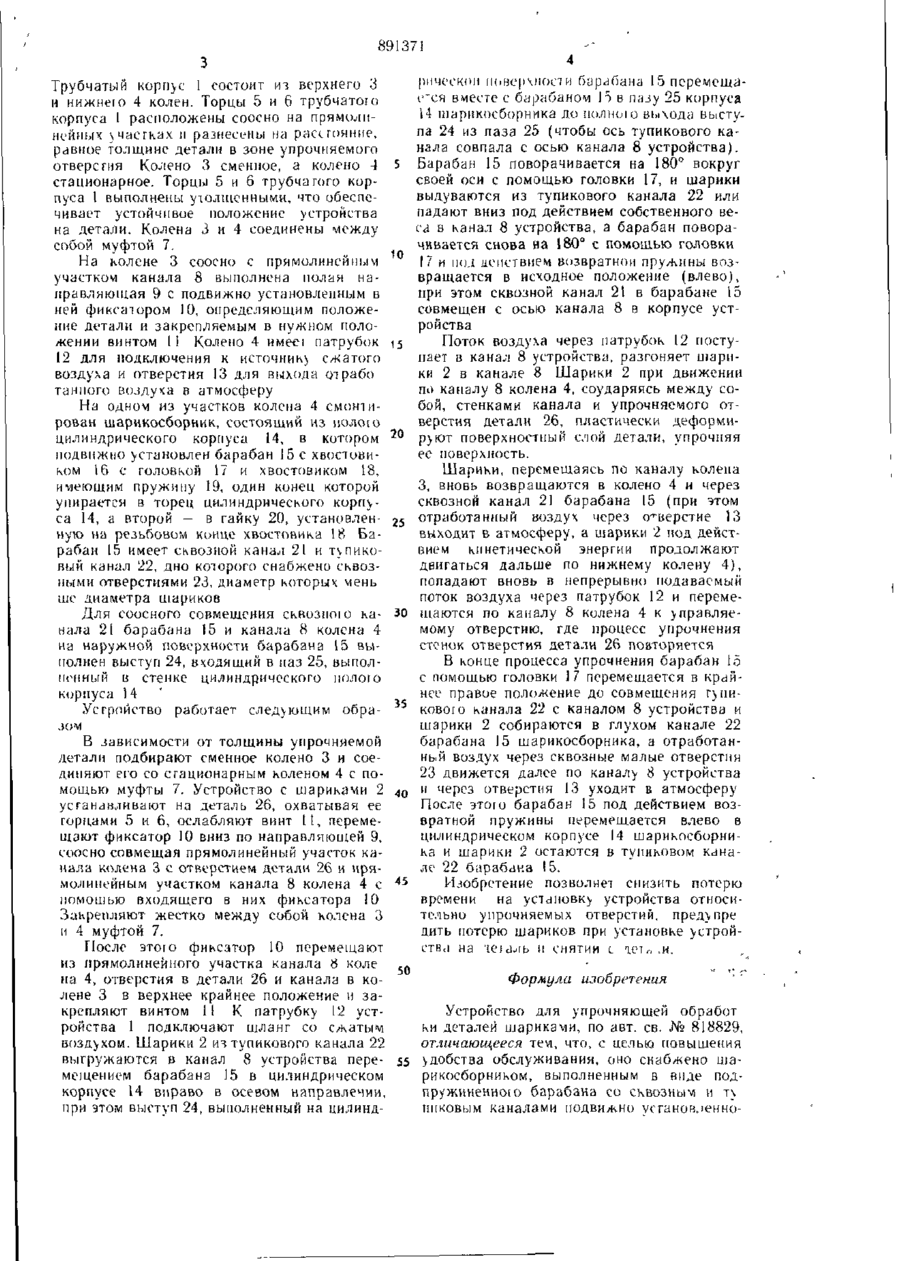

Союз Советских Социалистических Республик ,891371 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 818829 (22) Заявлено 10.01 80 (21) 2867667/25-08 (51) М. Кл. 3 с присоединением заявки № — Государственный комитет СССР по делам изобретений н открытий (72) Лвгиры изобретения В24ВЗІ/00 (23) Приоритет — Опубликовано 23.12 81 Бюллетень №47 Дата оп\бликования описания 28.12 81 В. Н. Беспалько и В (53) УДК 621.924. .7(088.8) К. Федирко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРОЧНЯЮЩЕЙ ОБРАБОТКИ ДЕТАЛЕЙ ШАРИКАМИ Изобретение относится к устройствам для упрочняющей обработки отверстий в деталях поверхностно-пластическим деформированием материала деталей твердыми частицами, например дробью, шариками, кубиками и др., подаваемыми в потоке воздуха, и можег быть использовано в общем и транспортном машиностроении для повышения усталостной долговечности деталей, содержащих отверстия По основному авт. ев № 818829 известно устройство для упрочняющей обработки деталей шариками, выполненное в виде изог нутого трубчатого корпуса с соплом для подачи сжатого воздуха и отверстиями для выхода отработанного воздуха, в котором трубчатый корпус состоит из двух колен, установленных торцами навстречу др-уг другу и соединенных между собой с возможностью размещения в зазоре между торцами обрабатываемых деталей, при этом одно из колен трубчатого корпуса выполнено сменным [1] Недостатками известного устройства являются неудобство в эксплуатации, что вызывается необходимостью нарушения соосности стык>емы\ с деталью торцов колен труочатого корпуса для загрузки шариков в его полость, а также трудоемкость совмещения геометрических осей колен между собой и деталью Цель изобретения — повышение удобства обслуживания Поставленная цель достигается тем, что устройство снабжено шарикосборником, выполненным в виде подпружиненного барабана со сквозным и тупиковым каналами подвижно установленного в цилиндрическом полом корпусе, закрепленным на одном из колен, а на наружной поверхности барабана смонтирован выступ, входящий в паз, выполненный в стенке полого корпуса, причем в дне тупикового канала выполнены сквозные отверстия для выхода сжатого воздуха. Кроме того, устройство снабжено полой направляющей с фиксатором положения детали, закрепленным на трубчатом корпусе соосно с его прямолинейным участком, причем полость направляющей сообщена с полостью трубчатого корпуса. На чертеже изображено устройство,общий вид. Устройство состоит из трубчатого корпуса !, внутри которого помещены шарики 2. 891371 Трубчатый корпус 1 состоит из верхнего 3 и нижнею 4 колен. Торцы 5 и 6 трубчатою корпуса 1 расположены соосно на прямолинейных \частках и разнесены на расстояние, равное толщине детали в зоне упрочняемого отверстия Колено 3 сменное, а колено 4 стационарное. Торцы 5 и 6 трубчатого корпуса 1 выполнены утолщенными, что обеспечивает устойчивое положение устройства на детали. Колена 3 и 4 соединены между собой муфтой 7. На колене 3 соосно с прямолинейным участком канала 8 выполнена полая направляющая 9 с подвижно установленным в ней фиксатором 10, определяющим положение детали и закрепляемым в нужном положении винтом 11 Колено 4 ИМЄЄІ патрубок 12 для подключения к источник) сжатого воздуха и отверстия 13 для выхода от рабо тайного воздуха в атмосферу На одном из участков колена 4 смонтирован шарикосборник, состоящий из полою цилиндрического корпуса 14, в котором подвижно установлен барабан 15 с хвостовиком 16 с головкой 17 и хвостовиком 18, имеющим пружину 19, один конец которой упирается в торец цилиндрического корпуса 14, а второй — в гайку 20, установленную на резьбовом конце хвостовика 18 Барабан 15 имеет сквозной канал 21 и тупиковый канал 22, дно которого снабжено сквозными отверстиями 23, диаметр которыч мень ше диаметра шариков 10 15 20 25 ричеекои поверхности барабана 15 перемещаемся вместе с барабаном 15 в пазу 25 корпуса 14 шарикосборника до полною выхода выступа 24 из паза 25 (чтобы ось тупикового канала совпала с осью канала 8 устройства). Барабан 15 поворачивается на 180° вокруг своей оси с помощью головки 17, и шарики выдуваются из тупикового канала 22 или падают вниз под действием собственного веса в канал 8 устройства, а барабан поворачивается снова на 180° с помощью головки 17 и под действием возвратной пружины возвращается в исходное положение (влево), при этом сквозной канал 21 в барабане 15 совмещен с осью канала 8 в корпусе устройства Поток воздуха через патрубок 12 поступает в канал 8 устройства, разгоняет шарики 2 в канале 8 Шарики 2 при движении по каналу 8 колена 4, соударяясь между собой, стенками канала и упрочняемого отверстия детали 26, пластически деформируют поверхностный слой детали, упрочняя ее поверхность. Шарики, перемещаясь по каналу колена 3, вновь возвращаются в колено 4 и через сквозной канал 21 барабана 15 (при этом отработанный воздух через отверстие 13 выходит в атмосферу, а шарики 2 под действием кинетической энергии продолжают двигаться дальше по нижнему колену 4), попадают вновь в непрерывно подаваемый поток воздуха через патрубок 12 и перемещаются по каналу 8 колена 4 к управляемому отверстию, где процесс упрочнения стенок отверстия детали 26 повторяется В конце процесса упрочнения барабан 15 с помощью головки 17 перемещается в крайнее правое положение до совмещения гупикового канала 22 с каналом 8 устройства и шарики 2 собираются в глухом канале 22 барабана 15 шарикосборника, а отработанный воздух через сквозные малые отверстия 23 движется далее по каналу 8 устройства и через отверстия 13 уходит в атмосферу После этою барабан 15 под действием возвратной пружины перемещается влево в цилиндрическом корпусе 14 шарикосборника и шарики 2 остаются в тупиковом канале 22 барабана 15. Изобретение позволяет снизить потерю времени на установку устройства относительно упрочняемых отверстий, преду пре дить потерю шариков при установке устройства на чемаль и снятии с aein ,и. Для соосного совмещения сквозною ка- 30 нала 21 барабана 15 и канала 8 колена 4 на наружной поверхности барабана 15 выполнен выступ 24, входящий в паз 25, выполненный в стенке цилиндрического полою корпуса 14 Устройство работает следующим обра- 3 5 зом В зависимости от толщины упрочняемой детали подбирают сменное колено 3 и соединяют его со стационарным коленом 4 с помощью муфты 7. Устройство с шариками 2 4 0 устанавливают на деталь 26, охватывая ее горцами 5 и 6, ослабляют винт 11, перемещают фиксатор 10 вниз по направляющей 9, соосно совмещая прямолинейный участок канала колена 3 с отверстием детали 26 и прямолинейным участком канала 8 колена 4 с 45 помошью входящего в них фиксатора 10 Закрепляют жестко между собой колена 3 и 4 муфтой 7. После этого фиксатор 10 перемещают из прямолинейного участка канала 8 коле 50 на 4, отверстия в детали 26 и канала в коФормула изобретения лене 3 в верхнее крайнее положение и закрепляют винтом 11 К патрубку 12 устУстройство для упрочняющей обра бот ройства 1 подключают шланг со сжатым ки деталей шариками, по авт. св. № 818829, воздухом. Шарики 2 из тупикового канала 22 отличающееся тем, что, с целью повышения выгружаются в канал 8 устройства пере- 55 удобства обслуживания, оно снабжено шамещением барабана 15 в цилиндрическом ри косборником, выполненным в виде подкорпусе 14 вправо в осевом направлении, пружиненною барабана со сквозным и ту при этом выступ 24, выполненный на цилиндпиковым каналами подвижно уегановленно 89137 ю в цилиндрическом полом кормие, закреп ленным на одном из колен, а на наружной поверхности барабана смонтирован выступ^ входящий в п л , выполненный в стенке полого корпуса, причем в дне тупикового ка нала выполнены сквозные отверстия дія выхода ежатся о вснд\\э 2 Устройство по п 1, отличающееся тем, что оно снабжено полой направляющей с фиксатором положения детали, закрепленным на трубчатом корпусе соосно с ею прямолинейным участком, причем полость направляющей сообщена с полостью труб чатого корпуса Источники информации, принятые во внимание при ^экспертизе і Авторское свидетельство СССР № 818829, кл В 24 В 31/00, 1978 3 7 Составитель ,1 р Редактор Г Кацаллт Техред A Boni\di Корректор А Діятьо Заказ 11098/19 Тираж 918 Подписное ВНИИПИ Гос>дарственного комитета СССР по делам изобретений и откр'^ий 113035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, >л Проектная, 4
