Підводний пробовідбірник

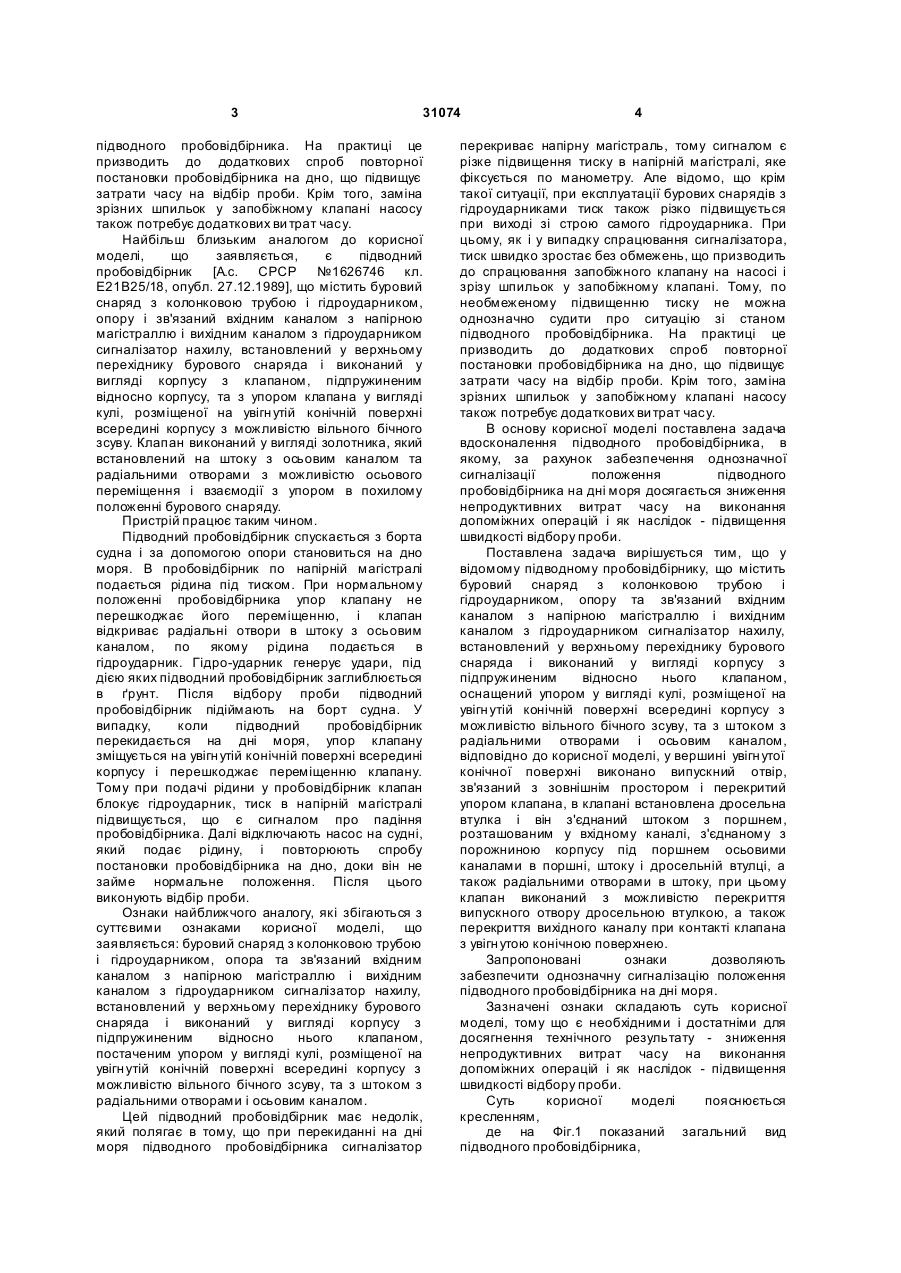

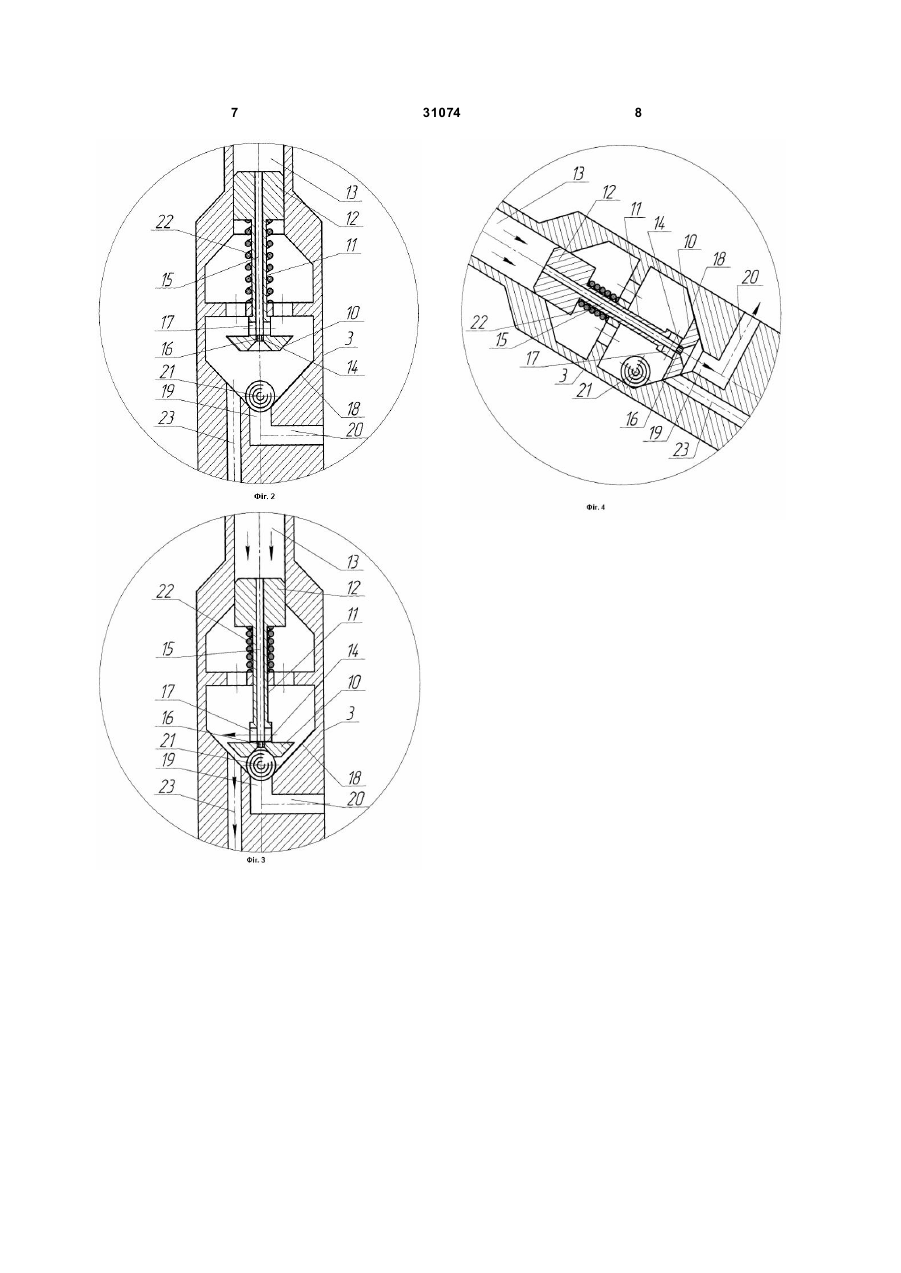

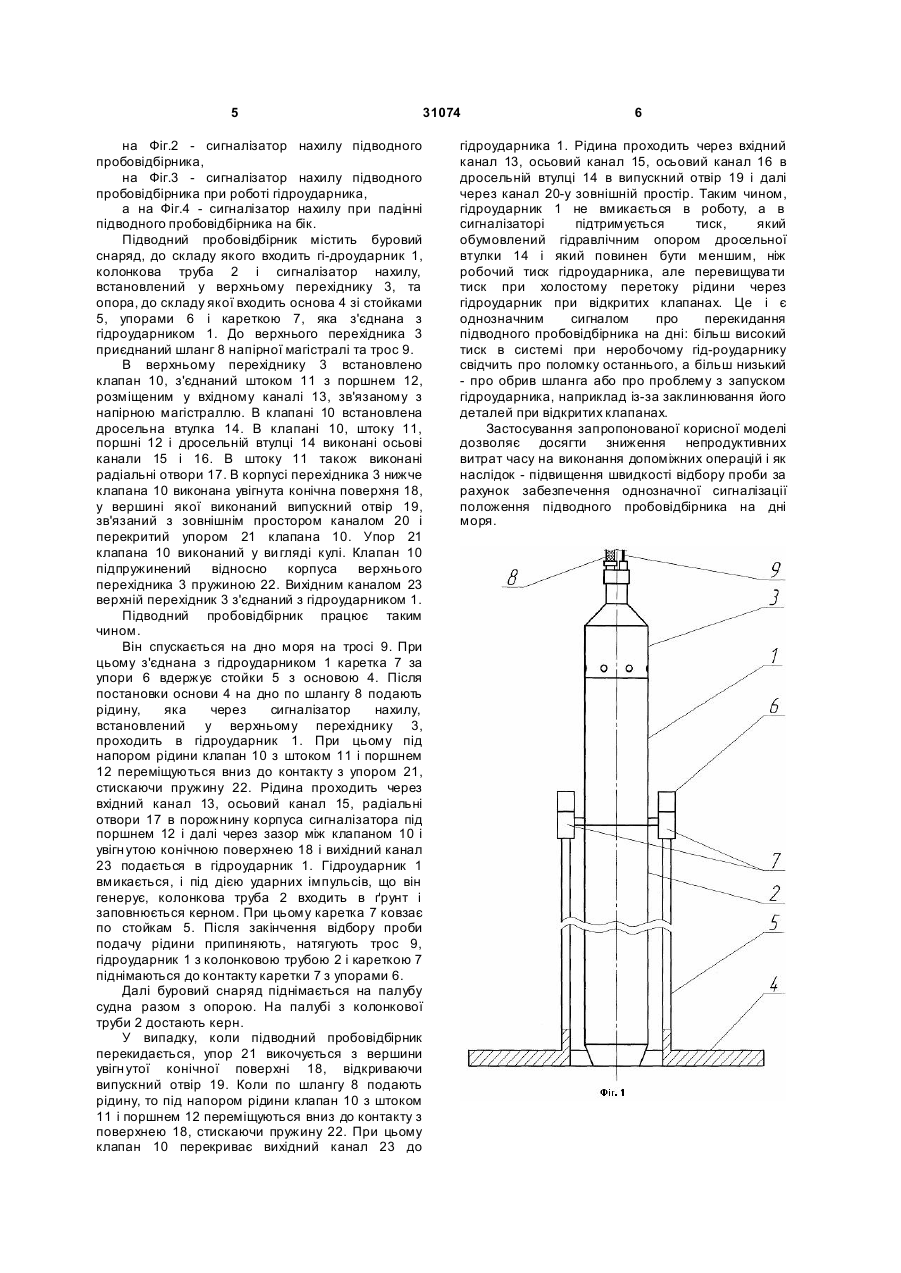

Підводний пробовідбірник, що містить буровий снаряд з колонковою трубою і гідроударником, опору та зв'язаний вхідним каналом з напірною магістраллю і вихідним каналом з гідроударником сигналізатор нахилу, встановлений у верхньому перехіднику бурового снаряда і виконаний у вигляді корпусу з 3 31074 підводного пробовідбірника. На практиці це призводить до додаткових спроб повторної постановки пробовідбірника на дно, що підвищує затрати часу на відбір проби. Крім того, заміна зрізних шпильок у запобіжному клапані насосу також потребує додаткових ви трат часу. Найбільш близьким аналогом до корисної моделі, що заявляється, є підводний пробовідбірник [А.с. СРСР №1626746 кл. Е21В25/18, опубл. 27.12.1989], що містить буровий снаряд з колонковою трубою і гідроударником, опору і зв'язаний вхідним каналом з напірною магістраллю і вихідним каналом з гідроударником сигналізатор нахилу, встановлений у верхньому перехіднику бурового снаряда і виконаний у вигляді корпусу з клапаном, підпружиненим відносно корпусу, та з упором клапана у вигляді кулі, розміщеної на увігн утій конічній поверхні всередині корпусу з можливістю вільного бічного зсуву. Клапан виконаний у вигляді золотника, який встановлений на штоку з осьовим каналом та радіальними отворами з можливістю осьового переміщення і взаємодії з упором в похилому положенні бурового снаряду. Пристрій працює таким чином. Підводний пробовідбірник спускається з борта судна і за допомогою опори становиться на дно моря. В пробовідбірник по напірній магістралі подається рідина під тиском. При нормальному положенні пробовідбірника упор клапану не перешкоджає його переміщенню, і клапан відкриває радіальні отвори в штоку з осьовим каналом, по якому рідина подається в гідроударник. Гідро-ударник генерує удари, під дією яких підводний пробовідбірник заглиблюється в ґрунт. Після відбору проби підводний пробовідбірник підіймають на борт судна. У випадку, коли підводний пробовідбірник перекидається на дні моря, упор клапану зміщується на увігн утій конічній поверхні всередині корпусу і перешкоджає переміщенню клапану. Тому при подачі рідини у пробовідбірник клапан блокує гідроударник, тиск в напірній магістралі підвищується, що є сигналом про падіння пробовідбірника. Далі відключають насос на судні, який подає рідину, і повторюють спробу постановки пробовідбірника на дно, доки він не займе нормальне положення. Після цього виконують відбір проби. Ознаки найближчого аналогу, які збігаються з суттєвими ознаками корисної моделі, що заявляється: буровий снаряд з колонковою трубою і гідроударником, опора та зв'язаний вхідним каналом з напірною магістраллю і вихідним каналом з гідроударником сигналізатор нахилу, встановлений у верхньому перехіднику бурового снаряда і виконаний у вигляді корпусу з підпружиненим відносно нього клапаном, постаченим упором у вигляді кулі, розміщеної на увігн утій конічній поверхні всередині корпусу з можливістю вільного бічного зсуву, та з штоком з радіальними отворами і осьовим каналом. Цей підводний пробовідбірник має недолік, який полягає в тому, що при перекиданні на дні моря підводного пробовідбірника сигналізатор 4 перекриває напірну магістраль, тому сигналом є різке підвищення тиску в напірній магістралі, яке фіксується по манометру. Але відомо, що крім такої ситуації, при експлуатації бурових снарядів з гідроударниками тиск також різко підвищується при виході зі строю самого гідроударника. При цьому, як і у випадку спрацювання сигналізатора, тиск швидко зростає без обмежень, що призводить до спрацювання запобіжного клапану на насосі і зрізу шпильок у запобіжному клапані. Тому, по необмеженому підвищенню тиску не можна однозначно судити про ситуацію зі станом підводного пробовідбірника. На практиці це призводить до додаткових спроб повторної постановки пробовідбірника на дно, що підвищує затрати часу на відбір проби. Крім того, заміна зрізних шпильок у запобіжному клапані насосу також потребує додаткових ви трат часу. В основу корисної моделі поставлена задача вдосконалення підводного пробовідбірника, в якому, за рахунок забезпечення однозначної сигналізації положення підводного пробовідбірника на дні моря досягається зниження непродуктивних витрат часу на виконання допоміжних операцій і як наслідок - підвищення швидкості відбору проби. Поставлена задача вирішується тим, що у відомому підводному пробовідбірнику, що містить буровий снаряд з колонковою трубою і гідроударником, опору та зв'язаний вхідним каналом з напірною магістраллю і вихідним каналом з гідроударником сигналізатор нахилу, встановлений у верхньому перехіднику бурового снаряда і виконаний у вигляді корпусу з підпружиненим відносно нього клапаном, оснащений упором у вигляді кулі, розміщеної на увігн утій конічній поверхні всередині корпусу з можливістю вільного бічного зсуву, та з штоком з радіальними отворами і осьовим каналом, відповідно до корисної моделі, у вершині увігн утої конічної поверхні виконано випускний отвір, зв'язаний з зовнішнім простором і перекритий упором клапана, в клапані встановлена дросельна втулка і він з'єднаний штоком з поршнем, розташованим у вхідному каналі, з'єднаному з порожниною корпусу під поршнем осьовими каналами в поршні, штоку і дросельній втулці, а також радіальними отворами в штоку, при цьому клапан виконаний з можливістю перекриття випускного отвору дросельною втулкою, а також перекриття вихідного каналу при контакті клапана з увігн утою конічною поверхнею. Запропоновані ознаки дозволяють забезпечити однозначну сигналізацію положення підводного пробовідбірника на дні моря. Зазначені ознаки складають суть корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату - зниження непродуктивних витрат часу на виконання допоміжних операцій і як наслідок - підвищення швидкості відбору проби. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показаний загальний вид підводного пробовідбірника, 5 31074 на Фіг.2 - сигналізатор нахилу підводного пробовідбірника, на Фіг.3 - сигналізатор нахилу підводного пробовідбірника при роботі гідроударника, а на Фіг.4 - сигналізатор нахилу при падінні підводного пробовідбірника на бік. Підводний пробовідбірник містить буровий снаряд, до складу якого входить гі-дроударник 1, колонкова труба 2 і сигналізатор нахилу, встановлений у верхньому перехіднику 3, та опора, до складу якої входить основа 4 зі стойками 5, упорами 6 і кареткою 7, яка з'єднана з гідроударником 1. До верхнього перехідника 3 приєднаний шланг 8 напірної магістралі та трос 9. В верхньому перехіднику 3 встановлено клапан 10, з'єднаний штоком 11 з поршнем 12, розміщеним у вхідному каналі 13, зв'язаному з напірною магістраллю. В клапані 10 встановлена дросельна втулка 14. В клапані 10, штоку 11, поршні 12 і дросельній втулці 14 виконані осьові канали 15 і 16. В штоку 11 також виконані радіальні отвори 17. В корпусі перехідника 3 нижче клапана 10 виконана увігнута конічна поверхня 18, у вершині якої виконаний випускний отвір 19, зв'язаний з зовнішнім простором каналом 20 і перекритий упором 21 клапана 10. Упор 21 клапана 10 виконаний у ви гляді кулі. Клапан 10 підпружинений відносно корпуса верхнього перехідника 3 пружиною 22. Вихідним каналом 23 верхній перехідник 3 з'єднаний з гідроударником 1. Підводний пробовідбірник працює таким чином. Він спускається на дно моря на тросі 9. При цьому з'єднана з гідроударником 1 каретка 7 за упори 6 вдержує стойки 5 з основою 4. Після постановки основи 4 на дно по шлангу 8 подають рідину, яка через сигналізатор нахилу, встановлений у верхньому перехіднику 3, проходить в гідроударник 1. При цьому під напором рідини клапан 10 з штоком 11 і поршнем 12 переміщуються вниз до контакту з упором 21, стискаючи пружину 22. Рідина проходить через вхідний канал 13, осьовий канал 15, радіальні отвори 17 в порожнину корпуса сигналізатора під поршнем 12 і далі через зазор між клапаном 10 і увігн утою конічною поверхнею 18 і вихідний канал 23 подається в гідроударник 1. Гідроударник 1 вмикається, і під дією ударних імпульсів, що він генерує, колонкова труба 2 входить в ґрунт і заповнюється керном. При цьому каретка 7 ковзає по стойкам 5. Після закінчення відбору проби подачу рідини припиняють, натягують трос 9, гідроударник 1 з колонковою трубою 2 і кареткою 7 піднімаються до контакту каретки 7 з упорами 6. Далі буровий снаряд піднімається на палубу судна разом з опорою. На палубі з колонкової труби 2 достають керн. У випадку, коли підводний пробовідбірник перекидається, упор 21 викочується з вершини увігн утої конічної поверхні 18, відкриваючи випускний отвір 19. Коли по шлангу 8 подають рідину, то під напором рідини клапан 10 з штоком 11 і поршнем 12 переміщуються вниз до контакту з поверхнею 18, стискаючи пружину 22. При цьому клапан 10 перекриває вихідний канал 23 до 6 гідроударника 1. Рідина проходить через вхідний канал 13, осьовий канал 15, осьовий канал 16 в дросельній втулці 14 в випускний отвір 19 і далі через канал 20-у зовнішній простір. Таким чином, гідроударник 1 не вмикається в роботу, а в сигналізаторі підтримується тиск, який обумовлений гідравлічним опором дросельної втулки 14 і який повинен бути меншим, ніж робочий тиск гідроударника, але перевищува ти тиск при холостому перетоку рідини через гідроударник при відкритих клапанах. Це і є однозначним сигналом про перекидання підводного пробовідбірника на дні: більш високий тиск в системі при неробочому гід-роударнику свідчить про поломку останнього, а більш низький - про обрив шланга або про проблему з запуском гідроударника, наприклад із-за заклинювання його деталей при відкритих клапанах. Застосування запропонованої корисної моделі дозволяє досягти зниження непродуктивних витрат часу на виконання допоміжних операцій і як наслідок - підвищення швидкості відбору проби за рахунок забезпечення однозначної сигналізації положення підводного пробовідбірника на дні моря. 7 31074 8
