Обертовий холодильник

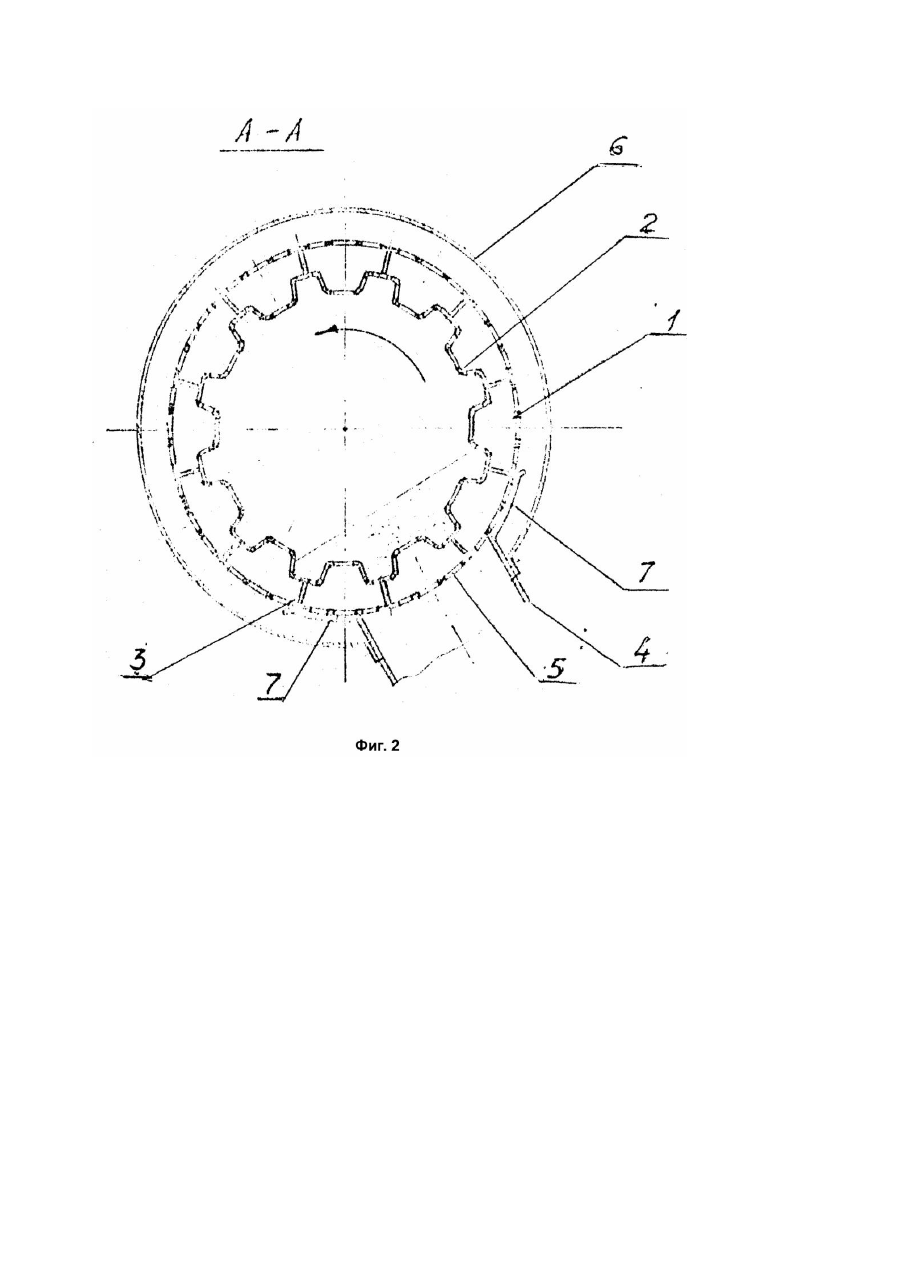

Изобретение относится к промышленности строительных материалов, в частности к устройствам для охлаждения сыпучего материала, например цементного клинкера. Известен вращающийся холодильник преимущественно для цементного клинкера, с принудительной подачей охлаждающего воздуха подслой материала, содержащий барабан с расположенными по его окружности колосниками и воздухоподводящий газоход, причем барабан выполнен в виде "беличьего колеса", а колосники седловидными со свободными концами и закрепленными между продольными валками барабана, при этом выпуклая часть седла колосников обращена внутрь рабочего пространства барабана. Недостатком указанного устройства является: сравнительно недостаточная эффективность охлаждения сыпучего материала, т.к. конструктивно организовать подачу воздуха под слой материала возможно только в пролете между опорами барабана холодильника, в то время как консольные части и корпус под бандажами остается без эффективной системы охлаждения, т.е. вся длина барабана не используется с максимальной отдачей. Задачей предлагаемого изобретения является обеспечение использования всей длины барабана с максимальной отдачей. Поставленная задача решается тем, что во вращающемся холодильнике, преимущественно для цементного клинкера, с принудительной подачей охлаждающего воздуха под слой материала, содержащем барабан с колосниками и воздухоподводящий газоход, причем колосники выполнены седловидными со свободными концами, согласно изобретению, колосники расположены внутри корпуса барабана по концентричной окружности и соединены с барабаном по всей его длине радиальными перегородками, при этом в местах подвода воздуха барабан снабжен окнами, которые расположены в герметичном кожухе, а воздухоподводящий газоход снабжен перекрывающим уплотнением. Сущность изобретения поясняется чертежами, где на фиг.1 изображен вращающийся холодильник, продольный разрез; на фиг.2 разрез А - А фиг.1. Вращающийся холодильник содержит барабан 1, внутри которого по концентричной окружности установлены колосники 2. Колосники 2 выполнены седловидными (лоткообразными) со свободными концами. При этом колосники 2 соединены с внутренней поверхностью барабана 1 радиальными перегородками 3 по всей его длине. Вращающийся холодильник снабжен воздухоподводящими газоходами 4. В местах подачи охлаждающего воздуха в барабане 1 имеются окна 5, которые помещены в герметичный неподвижный кожух 6. Газоходы 4 имеют перекрывающие уплотнения 7, предотвращающие переток воздуха в нерабочую зону, где нет охлаждаемого материала. Под барабаном 1 установлен скребковый транспортер 8 уборки просыпи. Вращающийся холодильник работает следующим образом. Раскаленный материал выгружают из печи в барабан 1 вращающегося холодильника, при этом он падает на поверхность колосников 2. Охлаждающий воздух попадает под слой материала по воздухоподводящему газоходу 4 через окна 5 в барабане 1 и далее через колосники 2. При этом воздух проходит вдоль полостей по длине барабана 1, образованных колосниками 2, радиальными перегородками 3 и внутренней поверхностью барабана 1, и далее через колосники 2 под слой материала. Охлаждаемый материал, попадая в лотки колосников 2, охлаждается за счет развитой поверхности теплообмена. При вращении барабана 1 охлаждаемый материал передвигается в лотках, а затем вне зоны принудительной подачи воздуха под слой материала потоком падает вниз, т.к. происходит дополнительное охлаждение материала за счет его пересыпания в потоке воздуха. Образовавшаяся просыпь частично через колосники 2 в верхнем положении при вращении просыпается обратно внутрь барабана 1. Оставшаяся часть через окна 5 удаляется скребковым транспортером 3 уборки просыпи.
