Спосіб утилізації гільз снарядів

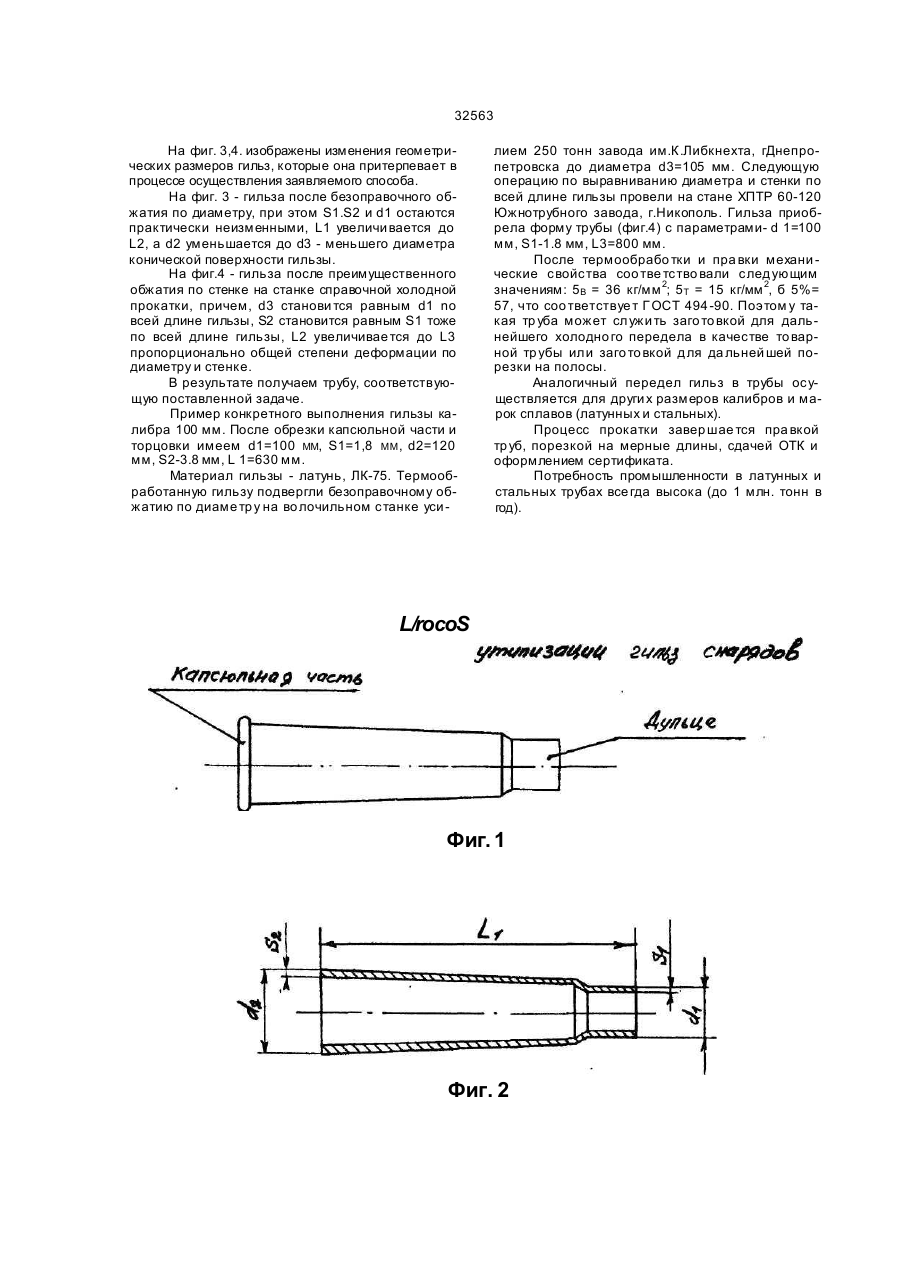

УКРАЇНА UA С2 (11)32563 (із) (51) 7 В21В21/00, В21С1/18 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТ ЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ Н* ВИНАХІД (54) СПОСІБ УТИЛІЗАЦІЇ ГІЛЬЗ СНАРЯДІВ (21)9 5031129 (22)13 03 .1995 (24) 15.02 2001 (46) 15 02 2001, Бюл № 1 , 2001 р (72) Серіков Сер гій Воло димиро вич, Фе льдман Олександр Ісаакович, Бобух Олександр Анатолійо вич (73) ВИРОБНИЧО-НАУКОВИЙ ЦЕНТР ТРУБОСТАЛЬ" (U A) (56) Ландыхо в А Д "Производство тр уб, пр утков и профилей из цветных металловн М, Ме таллургиздат, 1962, с. 260. (57) Спосо б ути лизации ги льз снаря до в, вк лючающий про дольн ую прока тк у цилиндриче ской з а го то вк и , о тли ча ющий ся тем , что у ги льзы обрезают капсюльн ую ча сть, по двер гают тер мообработке и последующему нера вномерному безолраво чном у обжа тию по длине , увели чи вающем уся о т меньше го диаметр а к большем у до выра вни вания вне шне го диаме тра , ра вно го меньшем у диаме тр у кони ческой части , а за тем продольной прокатке на оправке до ста билиза ции толщины стенки и диаметра по всей дли не го товой тр убы . Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении тр уб широкого сортамента из стальных и латунных сплавов Наиболее близким по технической сущности к настоящему изобретению является техничесое решение, включающее передел загото вки на станах ХПТ, п утем ее продольной прокатки [1J Недостатком известного способа является отсутствие возможности использования в качестве заготовки снарядной гильзы, поскольку ойа содержит капсюльную и коническую части, а также имеет переменную толщину стенки по длине продольного сечения. Вследствие этого, из гильзы, известным способом, не представляется возможным получение латунных и стальных труб с требованиями по ГОСТам494-90и 8734-75, соответственно В основу изобретения поставлена задача выравнивания диаметра и толщины стенки гильзы, как исходной заготовки для многоцикличного холодного передела или как заготовки для последующей разрезки ее на полосы Поставленная задача решае тся тем, что в способе утилизации гильз снарядов, включающем продольную прокатку цилиндрической заготовки, согласно изобретению, у гильзы обрезают капсюльную часть, подвергают термообработке и последующему неравномерному безоправочному обжатию по длине, увеличи вающемуся от меньшего диаметра к большему до выравнивания внешнего диаметра, равного меньшему диаметру конической части гильзы, а затем продольной про катке на оправке до стабилизации толщины стенки и диаметра по всей длине готовой трубы. На фиг 1 представлена форма артиллерийской гильзы На фиг 2 - форма гильзы после обрези донной (капсюльной) части и торцовки. Иа фиг.З - форма гильзы после безоправочного обжатия по диаметру. На фи г 4 - форма гильзы после преимущественного обжатия стенки на стане Влияние заявленных существенных признаков на достижение упомянуты х выше технических результатов следующее' Неравномерное безоправочное обжатие гильзы по длине позволяет выравнять ее диаметр и создает усло вия для осуществления последующей продольной ее прокатки на оправке до стабилизации толщины стенки и диаметра по всей длине полученной трубы, то есть становится возможной прокатка заготовки для последующего многоцикличного холодного передела Если же* в качестве технической задачи ставится переработка гильзы в полосы, то новая совокупность признаков, заявляемая авторами, обеспечивает эффективное решение поставленной задачи, так как резко сокращается количество прокаток, намного уменьшается число продольных резов (их заменяют резы поперечные, которые более технологичны) Из изложенного следует, что заявленные существенные признаки изобретения содержат необходимые и достаточные условия для достижения требуемых результатов и поэтому включены в формулу изобретения см о со со in см со \ > \ Фиг. 3 Фиг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (031 22 )3- 72- 89 (0 312 2) 2-5 7-0 3
