Диспенсер видачі здачі однією купюрою

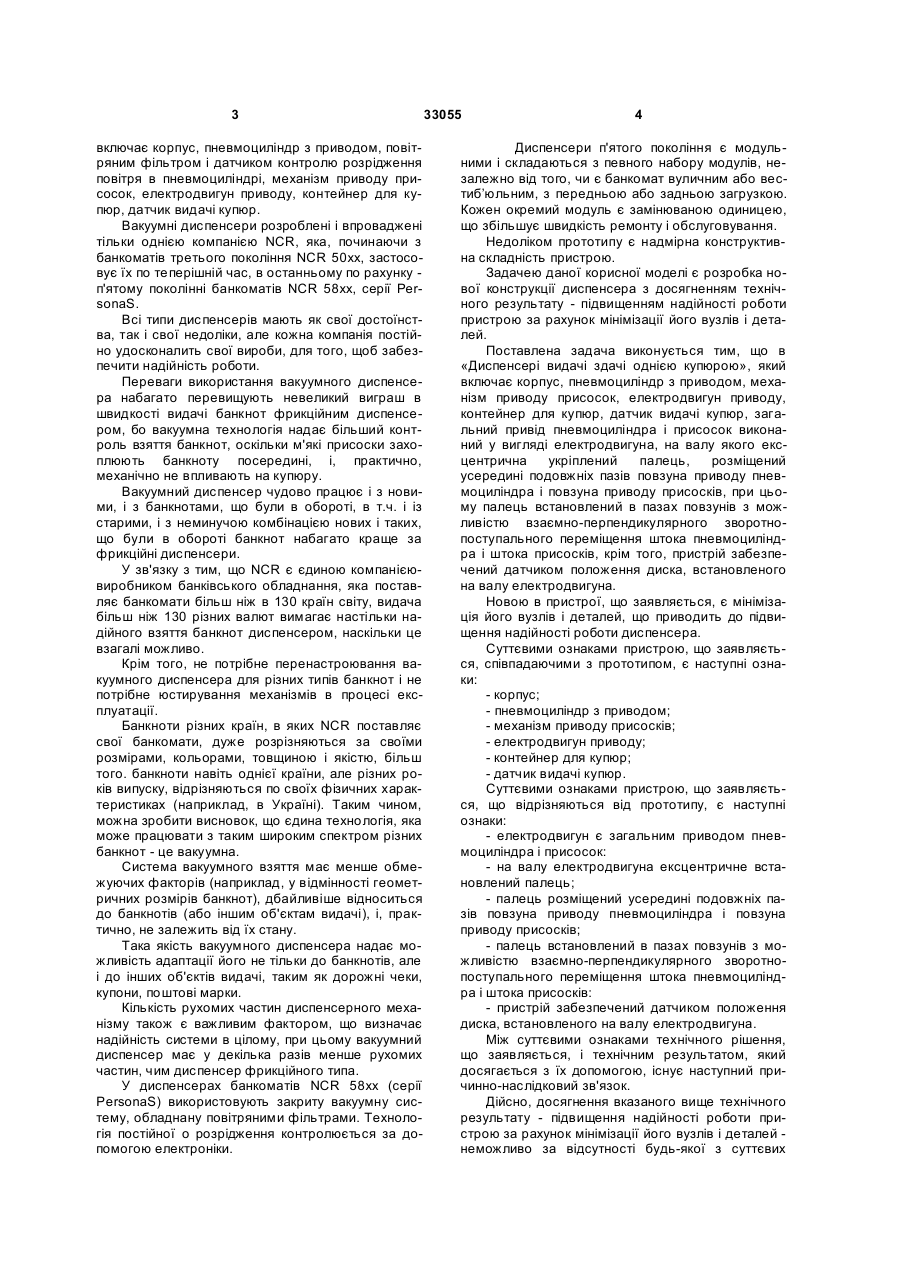

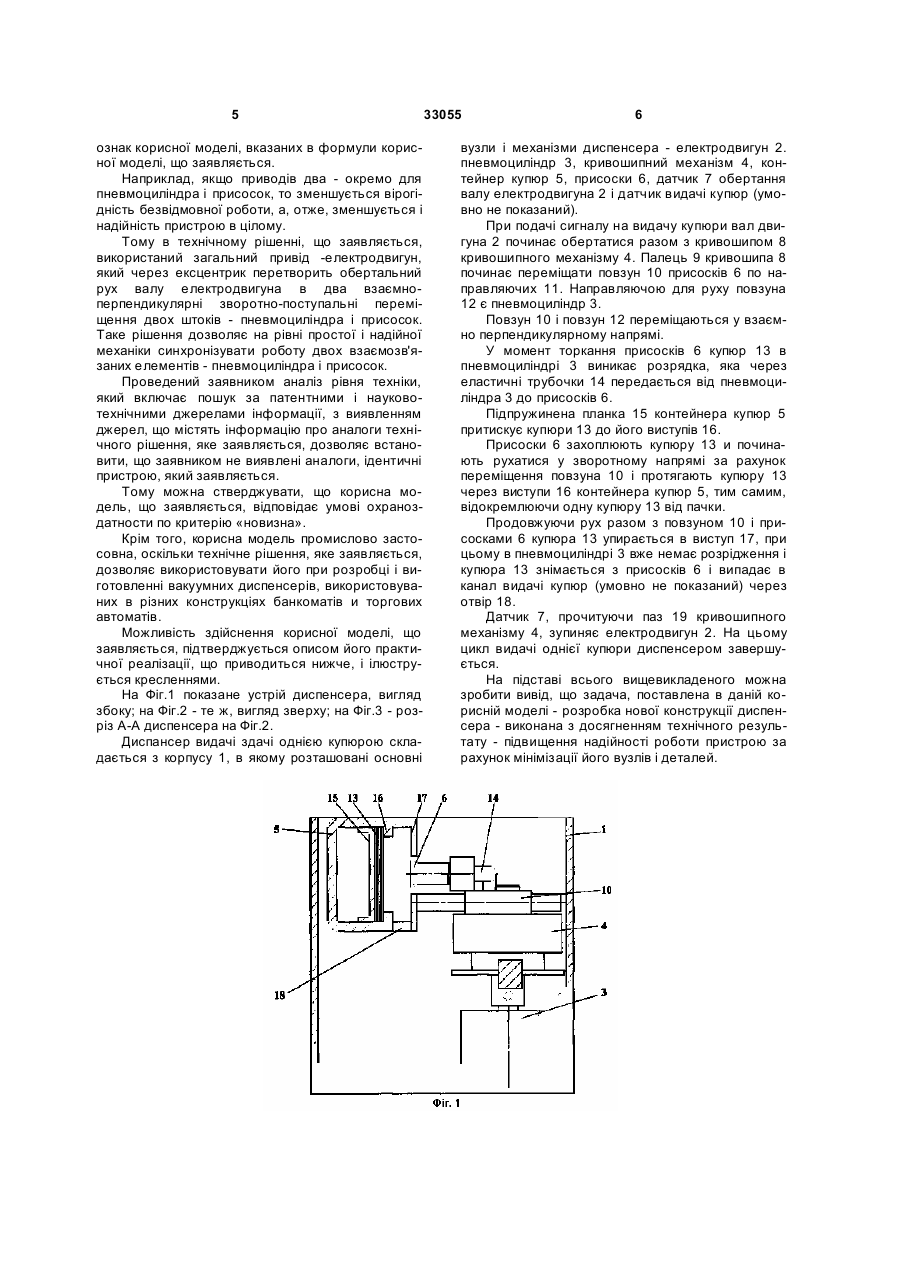

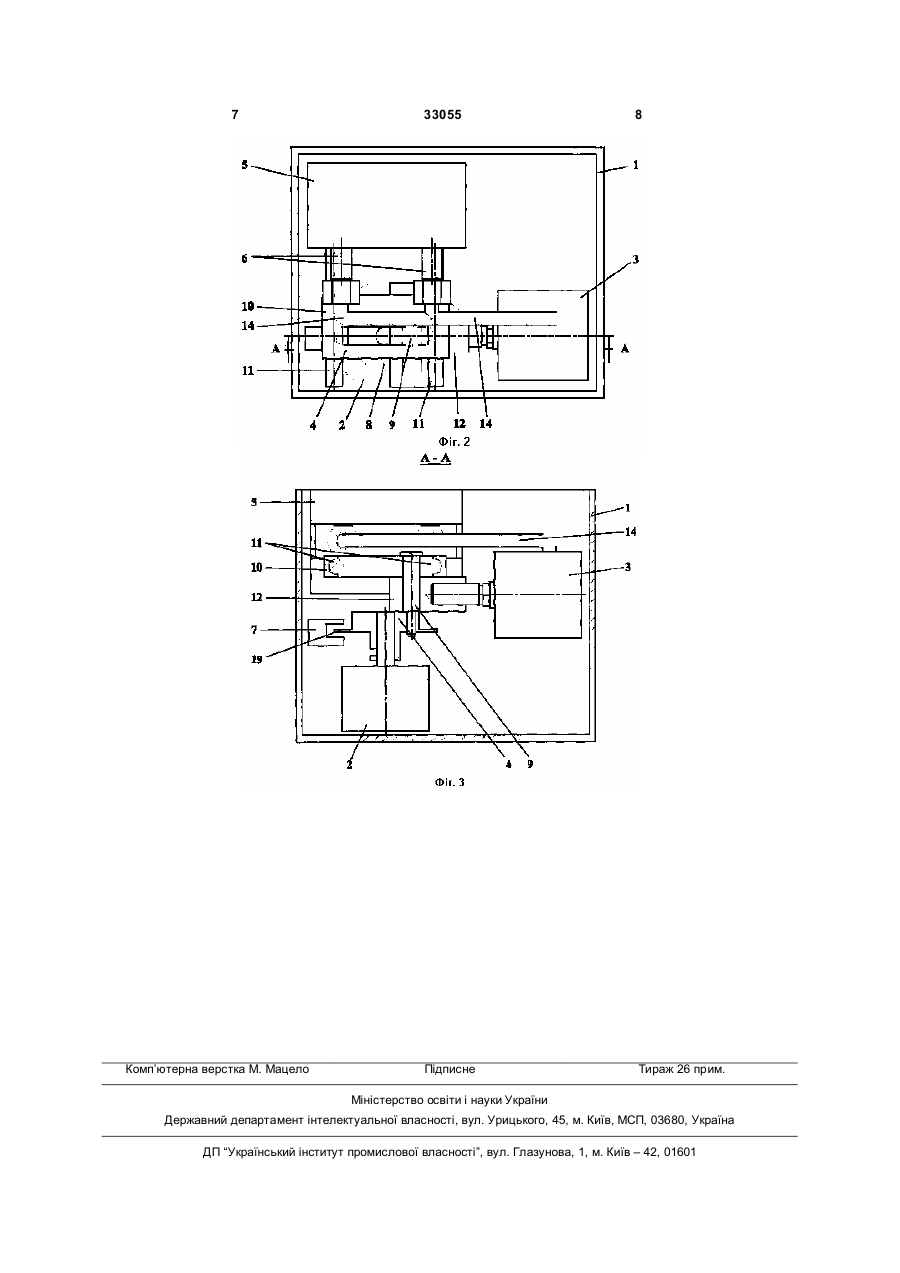

Диспенсер видачі здачі однією купюрою, який включає корпус, пневмоциліндр з приводом, механізм приводу присосок, електродвигун приводу, контейнер для купюр, датчик видачі купюр, який 3 включає корпус, пневмоциліндр з приводом, повітряним фільтром і датчиком контролю розрідження повітря в пневмоциліндрі, механізм приводу присосок, електродвигун приводу, контейнер для купюр, датчик видачі купюр. Вакуумні диспенсери розроблені і впроваджені тільки однією компанією NCR, яка, починаючи з банкоматів третього покоління NCR 50xx, застосовує їх по теперішній час, в останньому по рахунку п'ятому поколінні банкоматів NCR 58хх, серії PersonaS. Всі типи диспенсерів мають як свої достоїнства, так і свої недоліки, але кожна компанія постійно удосконалить свої вироби, для того, щоб забезпечити надійність роботи. Переваги використання вакуумного диспенсера набагато перевищують невеликий виграш в швидкості видачі банкнот фрикційним диспенсером, бо вакуумна технологія надає більший контроль взяття банкнот, оскільки м'які присоски захоплюють банкноту посередині, і, практично, механічно не впливають на купюру. Вакуумний диспенсер чудово працює і з новими, і з банкнотами, що були в обороті, в т.ч. і із старими, і з неминучою комбінацією нових і таких, що були в обороті банкнот набагато краще за фрикційні диспенсери. У зв'язку з тим, що NCR є єдиною компанієювиробником банківського обладнання, яка поставляє банкомати більш ніж в 130 країн світу, видача більш ніж 130 різних валют вимагає настільки надійного взяття банкнот диспенсером, наскільки це взагалі можливо. Крім того, не потрібне перенастроювання вакуумного диспенсера для різних типів банкнот і не потрібне юстирування механізмів в процесі експлуатації. Банкноти різних країн, в яких NCR поставляє свої банкомати, дуже розрізняються за своїми розмірами, кольорами, товщиною і якістю, більш того. банкноти навіть однієї країни, але різних років випуску, відрізняються по своїх фізичних характеристиках (наприклад, в Україні). Таким чином, можна зробити висновок, що єдина технологія, яка може працювати з таким широким спектром різних банкнот - це вакуумна. Система вакуумного взяття має менше обмежуючих факторів (наприклад, у відмінності геометричних розмірів банкнот), дбайливіше відноситься до банкнотів (або іншим об'єктам видачі), і, практично, не залежить від їх стану. Така якість вакуумного диспенсера надає можливість адаптації його не тільки до банкнотів, але і до інших об'єктів видачі, таким як дорожні чеки, купони, поштові марки. Кількість рухомих частин диспенсерного механізму також є важливим фактором, що визначає надійність системи в цілому, при цьому вакуумний диспенсер має у декілька разів менше рухомих частин, чим диспенсер фрикційного типа. У диспенсерах банкоматів NCR 58xx (серії PersonaS) використовують закриту вакуумну систему, обладнану повітряними фільтрами. Технологія постійної о розрідження контролюється за допомогою електроніки. 33055 4 Диспенсери п'ятого покоління є модульними і складаються з певного набору модулів, незалежно від того, чи є банкомат вуличним або вестиб’юльним, з передньою або задньою загрузкою. Кожен окремий модуль є замінюваною одиницею, що збільшує швидкість ремонту і обслуговування. Недоліком прототипу є надмірна конструктивна складність пристрою. Задачею даної корисної моделі є розробка нової конструкції диспенсера з досягненням технічного результату - підвищенням надійності роботи пристрою за рахунок мінімізації його вузлів і деталей. Поставлена задача виконується тим, що в «Диспенсері видачі здачі однією купюрою», який включає корпус, пневмоциліндр з приводом, механізм приводу присосок, електродвигун приводу, контейнер для купюр, датчик видачі купюр, загальний привід пневмоциліндра і присосок виконаний у вигляді електродвигуна, на валу якого ексцентрична укріплений палець, розміщений усередині подовжніх пазів повзуна приводу пневмоциліндра і повзуна приводу присосків, при цьому палець встановлений в пазах повзунів з можливістю взаємно-перпендикулярного зворотнопоступального переміщення штока пневмоциліндра і штока присосків, крім того, пристрій забезпечений датчиком положення диска, встановленого на валу електродвигуна. Новою в пристрої, що заявляється, є мінімізація його вузлів і деталей, що приводить до підвищення надійності роботи диспенсера. Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки: - корпус; - пневмоциліндр з приводом; - механізм приводу присосків; - електродвигун приводу; - контейнер для купюр; - датчик видачі купюр. Суттєвими ознаками пристрою, що заявляється, що відрізняються від прототипу, є наступні ознаки: - електродвигун є загальним приводом пневмоциліндра і присосок: - на валу електродвигуна ексцентричне встановлений палець; - палець розміщений усередині подовжніх пазів повзуна приводу пневмоциліндра і повзуна приводу присосків; - палець встановлений в пазах повзунів з можливістю взаємно-перпендикулярного зворотнопоступального переміщення штока пневмоциліндра і штока присосків: - пристрій забезпечений датчиком положення диска, встановленого на валу електродвигуна. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, який досягається з їх допомогою, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення вказаного вище технічного результату - підвищення надійності роботи пристрою за рахунок мінімізації його вузлів і деталей неможливо за відсутності будь-якої з суттєвих 5 ознак корисної моделі, вказаних в формули корисної моделі, що заявляється. Наприклад, якщо приводів два - окремо для пневмоциліндра і присосок, то зменшується вірогідність безвідмовної роботи, а, отже, зменшується і надійність пристрою в цілому. Тому в технічному рішенні, що заявляється, використаний загальний привід -електродвигун, який через ексцентрик перетворить обертальний рух валу електродвигуна в два взаємноперпендикулярні зворотно-поступальні переміщення двох штоків - пневмоциліндра і присосок. Таке рішення дозволяє на рівні простої і надійної механіки синхронізувати роботу двох взаємозв'язаних елементів - пневмоциліндра і присосок. Проведений заявником аналіз рівня техніки, який включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні пристрою, який заявляється. Тому можна стверджувати, що корисна модель, що заявляється, відповідає умові охраноздатности по критерію «новизна». Крім того, корисна модель промисловo застосовна, оскільки технічне рішення, яке заявляється, дозволяє використовувати його при розробці і виготовленні вакуумних диспенсерів, використовуваних в різних конструкціях банкоматів и торгових автоматів. Можливість здійснення корисної моделі, що заявляється, підтверджується описом його практичної реалізації, що приводиться нижче, і ілюструється кресленнями. На Фіг.1 показане устрій диспенсера, вигляд збоку; на Фіг.2 - те ж, вигляд зверху; на Фіг.3 - розріз А-А диспенсера на Фіг.2. Диспансер видачі здачі однією купюрою складається з корпусу 1, в якому розташовані основні 33055 6 вузли і механізми диспенсера - електродвигун 2. пневмоциліндр 3, кривошипний механізм 4, контейнер купюр 5, присоски 6, датчик 7 обертання валу електродвигуна 2 і датчик видачі купюр (умовно не показаний). При подачі сигналу на видачу купюри вал двигуна 2 починає обертатися разом з кривошипом 8 кривошипного механізму 4. Палець 9 кривошипа 8 починає переміщати повзун 10 присосків 6 по направляючих 11. Направляючою для руху повзуна 12 є пневмоциліндр 3. Повзун 10 і повзун 12 переміщаються у взаємно перпендикулярному напрямі. У момент торкання присосків 6 купюр 13 в пневмоциліндрі 3 виникає розрядка, яка через еластичні трубочки 14 передається від пневмоциліндра 3 до присосків 6. Підпружинена планка 15 контейнера купюр 5 притискує купюри 13 до його виступів 16. Присоски 6 захоплюють купюру 13 и починають рухатися у зворотному напрямі за рахунок переміщення повзуна 10 і протягають купюру 13 через виступи 16 контейнера купюр 5, тим самим, відокремлюючи одну купюру 13 від пачки. Продовжуючи рух разом з повзуном 10 і присосками 6 купюра 13 упирається в виступ 17, при цьому в пневмоциліндрі 3 вже немає розрідження і купюра 13 знімається з присосків 6 і випадає в канал видачі купюр (умовно не показаний) через отвір 18. Датчик 7, прочитуючи паз 19 кривошипного механізму 4, зупиняє електродвигун 2. На цьому цикл видачі однієї купюри диспенсером завершується. На підставі всього вищевикладеного можна зробити вивід, що задача, поставлена в даній корисній моделі - розробка нової конструкції диспенсера - виконана з досягненням технічного результату - підвищення надійності роботи пристрою за рахунок мінімізації його вузлів і деталей. 7 Комп’ютерна верстка М. Мацело 33055 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
