Культиватор паровий напівпричіпний “вакула”

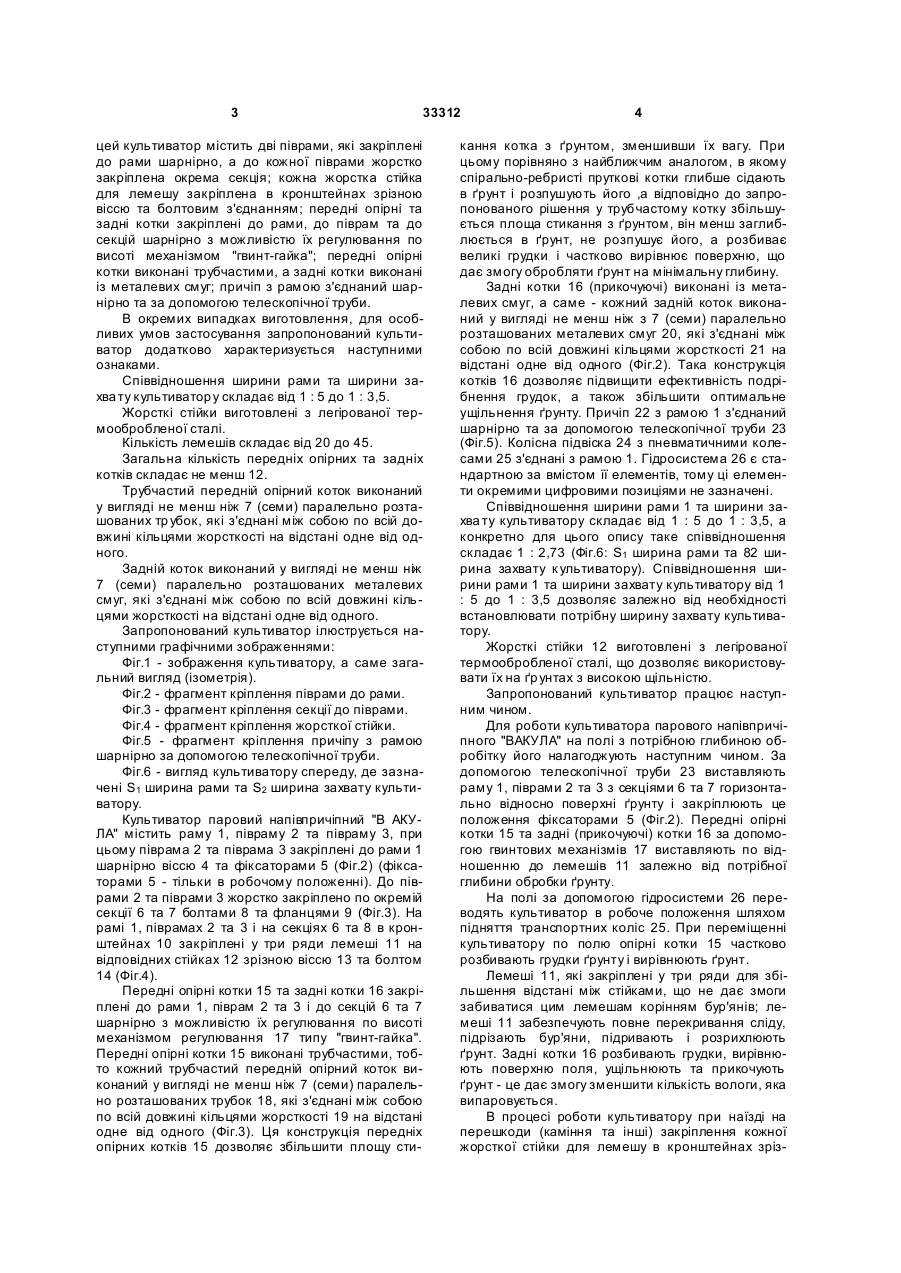

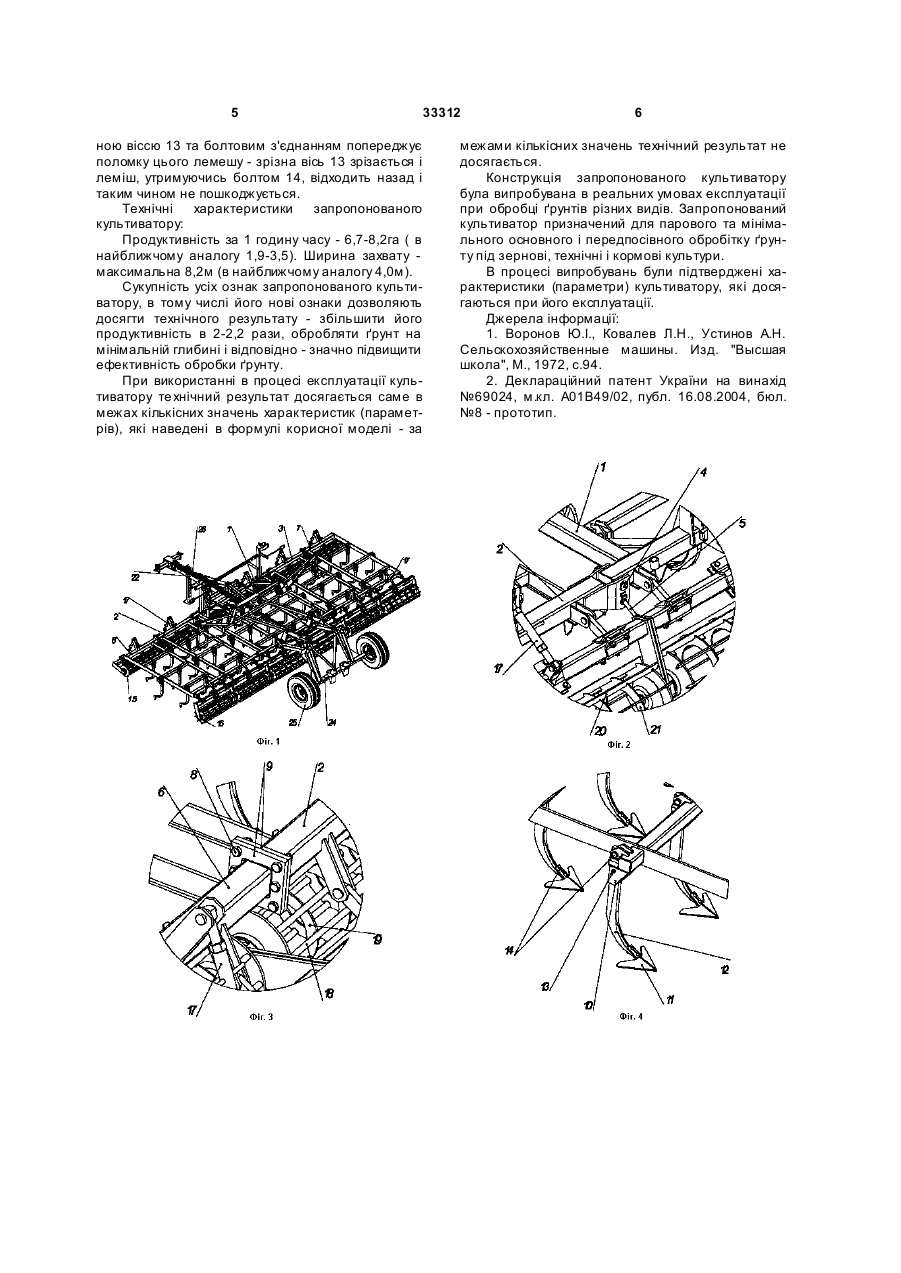

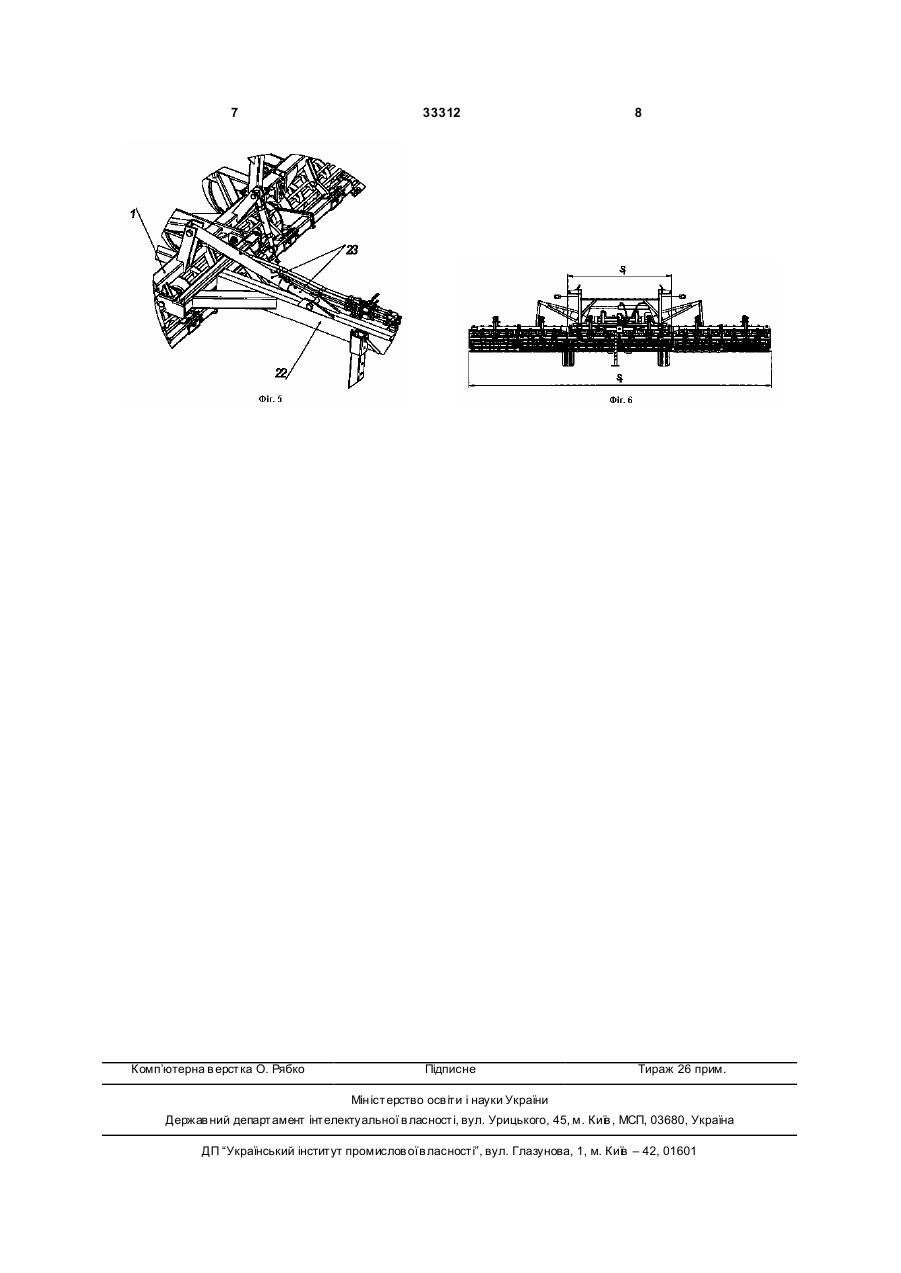

1. Культиватор паровий напівпричіпний, який містить раму, колісну підвіску з колесами, причіп, гідросистему, лемеші на жорстких стійках, передні опорні котки, задні котки, який відрізняється тим, що додатково він містить дві піврами, які закріплені до рами шарнірно, а до кожної піврами жорстко закріплена окрема секція, і кожна жорстка стійка для лемеша закріплена в кронштейнах зрізною віссю та болтовим з'єднанням, крім того передні опорні та задні котки закріплені до рами, до піврам та до секцій шарнірно з можливістю їх регулювання по висоті механізмом "гвинт-гайка", при цьому передні опорні котки виконані трубчастими, а задні котки виконані із металевих смуг, а причіп з рамою U 2 (19) 1 3 33312 цей культиватор містить дві піврами, які закріплені до рами шарнірно, а до кожної піврами жорстко закріплена окрема секція; кожна жорстка стійка для лемешу закріплена в кронштейнах зрізною віссю та болтовим з'єднанням; передні опірні та задні котки закріплені до рами, до піврам та до секцій шарнірно з можливістю їх регулювання по висоті механізмом "гвинт-гайка"; передні опірні котки виконані трубчастими, а задні котки виконані із металевих смуг; причіп з рамою з'єднаний шарнірно та за допомогою телескопічної труби. В окремих випадках виготовлення, для особливих умов застосування запропонований культиватор додатково характеризується наступними ознаками. Співвідношення ширини рами та ширини захва ту культиватор у складає від 1 : 5 до 1 : 3,5. Жорсткі стійки виготовлені з легірованої термообробленої сталі. Кількість лемешів складає від 20 до 45. Загальна кількість передніх опірних та задніх котків складає не менш 12. Трубчастий передній опірний коток виконаний у вигляді не менш ніж 7 (семи) паралельно розташованих тр убок, які з'єднані між собою по всій довжині кільцями жорсткості на відстані одне від одного. Задній коток виконаний у вигляді не менш ніж 7 (семи) паралельно розташованих металевих смуг, які з'єднані між собою по всій довжині кільцями жорсткості на відстані одне від одного. Запропонований культиватор ілюструється наступними графічними зображеннями: Фіг.1 - зображення культиватору, а саме загальний вигляд (ізометрія). Фіг.2 - фрагмент кріплення піврами до рами. Фіг.3 - фрагмент кріплення секції до піврами. Фіг.4 - фрагмент кріплення жорсткої стійки. Фіг.5 - фрагмент кріплення причіпу з рамою шарнірно за допомогою телескопічної труби. Фіг.6 - вигляд культиватору спереду, де зазначені S1 ширина рами та S2 ширина захвату культиватору. Культиватор паровий напівпричіпний "В АКУЛА" містить раму 1, півраму 2 та півраму 3, при цьому піврама 2 та піврама 3 закріплені до рами 1 шарнірно віссю 4 та фіксаторами 5 (Фіг.2) (фіксаторами 5 - тільки в робочому положенні). До піврами 2 та піврами 3 жорстко закріплено по окремій секції 6 та 7 болтами 8 та фланцями 9 (Фіг.3). На рамі 1, піврамах 2 та 3 і на секціях 6 та 8 в кронштейнах 10 закріплені у три ряди лемеші 11 на відповідних стійках 12 зрізною віссю 13 та болтом 14 (Фіг.4). Передні опірні котки 15 та задні котки 16 закріплені до рами 1, піврам 2 та 3 і до секцій 6 та 7 шарнірно з можливістю їх регулювання по висоті механізмом регулювання 17 типу "гвинт-гайка". Передні опірні котки 15 виконані трубчастими, тобто кожний трубчастий передній опірний коток виконаний у вигляді не менш ніж 7 (семи) паралельно розташованих трубок 18, які з'єднані між собою по всій довжині кільцями жорсткості 19 на відстані одне від одного (Фіг.3). Ця конструкція передніх опірних котків 15 дозволяє збільшити площу сти 4 кання котка з ґрунтом, зменшивши їх вагу. При цьому порівняно з найближчим аналогом, в якому спірально-ребристі пруткові котки глибше сідають в ґрунт і розпушують його ,а відповідно до запропонованого рішення у трубчастому котку збільшується площа стикання з ґрунтом, він менш заглиблюється в ґрунт, не розпушує його, а розбиває великі грудки і частково вирівнює поверхню, що дає змогу обробляти ґрунт на мінімальну глибину. Задні котки 16 (прикочуючі) виконані із металевих смуг, а саме - кожний задній коток виконаний у вигляді не менш ніж з 7 (семи) паралельно розташованих металевих смуг 20, які з'єднані між собою по всій довжині кільцями жорсткості 21 на відстані одне від одного (Фіг.2). Така конструкція котків 16 дозволяє підвищити ефективність подрібнення грудок, а також збільшити оптимальне ущільнення ґрунту. Причіп 22 з рамою 1 з'єднаний шарнірно та за допомогою телескопічної труби 23 (Фіг.5). Колісна підвіска 24 з пневматичними колесами 25 з'єднані з рамою 1. Гідросистема 26 є стандартною за вмістом її елементів, тому ці елементи окремими цифровими позиціями не зазначені. Співвідношення ширини рами 1 та ширини захва ту культиватору складає від 1 : 5 до 1 : 3,5, а конкретно для цього опису таке співвідношення складає 1 : 2,73 (Фіг.6: S1 ширина рами та 82 ширина захвату к ультиватору). Співвідношення ширини рами 1 та ширини захвату культиватору від 1 : 5 до 1 : 3,5 дозволяє залежно від необхідності встановлювати потрібну ширину захвату культиватору. Жорсткі стійки 12 виготовлені з легірованої термообробленої сталі, що дозволяє використовувати їх на ґр унтах з високою щільністю. Запропонований культиватор працює наступним чином. Для роботи культиватора парового напівпричіпного "ВАКУЛА" на полі з потрібною глибиною обробітку його налагоджують наступним чином. За допомогою телескопічної труби 23 виставляють раму 1, піврами 2 та 3 з секціями 6 та 7 горизонтально відносно поверхні ґрунту і закріплюють це положення фіксаторами 5 (Фіг.2). Передні опірні котки 15 та задні (прикочуючі) котки 16 за допомогою гвинтових механізмів 17 виставляють по відношенню до лемешів 11 залежно від потрібної глибини обробки ґрунту. На полі за допомогою гідросистеми 26 переводять культиватор в робоче положення шляхом підняття транспортних коліс 25. При переміщенні культиватору по полю опірні котки 15 частково розбивають грудки ґрунту і вирівнюють ґрунт. Лемеші 11, які закріплені у три ряди для збільшення відстані між стійками, що не дає змоги забиватися цим лемешам корінням бур'янів; лемеші 11 забезпечують повне перекривання сліду, підрізають бур'яни, підривають і розрихлюють ґрунт. Задні котки 16 розбивають грудки, вирівнюють поверхню поля, ущільнюють та прикочують ґрунт - це дає змогу зменшити кількість вологи, яка випаровується. В процесі роботи культиватору при наїзді на перешкоди (каміння та інші) закріплення кожної жорсткої стійки для лемешу в кронштейнах зріз 5 33312 ною віссю 13 та болтовим з'єднанням попереджує поломку цього лемешу - зрізна вісь 13 зрізається і леміш, утримуючись болтом 14, відходить назад і таким чином не пошкоджується. Технічні характеристики запропонованого культиватору: Продуктивність за 1 годину часу - 6,7-8,2га ( в найближчому аналогу 1,9-3,5). Ширина захвату максимальна 8,2м (в найближчому аналогу 4,0м). Сукупність усіх ознак запропонованого культиватору, в тому числі його нові ознаки дозволяють досягти технічного результату - збільшити його продуктивність в 2-2,2 рази, обробляти ґрунт на мінімальній глибині і відповідно - значно підвищити ефективність обробки ґрунту. При використанні в процесі експлуатації культиватору те хнічний результат досягається саме в межах кількісних значень характеристик (параметрів), які наведені в формулі корисної моделі - за 6 межами кількісних значень технічний результат не досягається. Конструкція запропонованого культиватору була випробувана в реальних умовах експлуатації при обробці ґрунтів різних видів. Запропонований культиватор призначений для парового та мінімального основного і передпосівного обробітку ґрунту під зернові, технічні і кормові культури. В процесі випробувань були підтверджені характеристики (параметри) культиватору, які досягаються при його експлуатації. Джерела інформації: 1. Воронов Ю.І., Ковалев Л.Н., Устинов А.Н. Сельскохозяйственные машины. Изд. "Высшая школа", М., 1972, с.94. 2. Деклараційний патент України на винахід №69024, м.кл. А01В49/02, публ. 16.08.2004, бюл. №8 - прототип. 7 Комп’ютерна в ерстка О. Рябко 33312 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
