Панель випрямно-перетворювальна

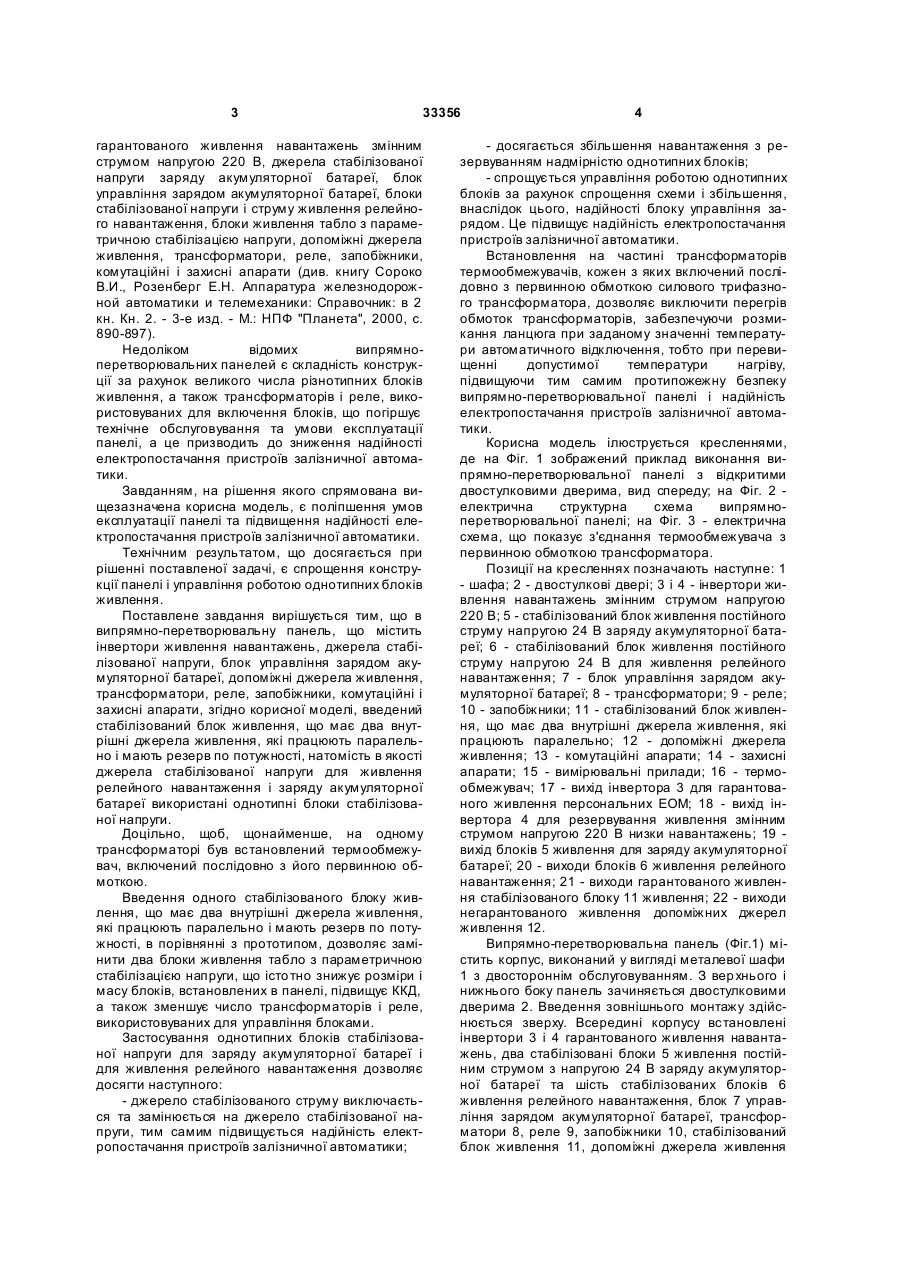

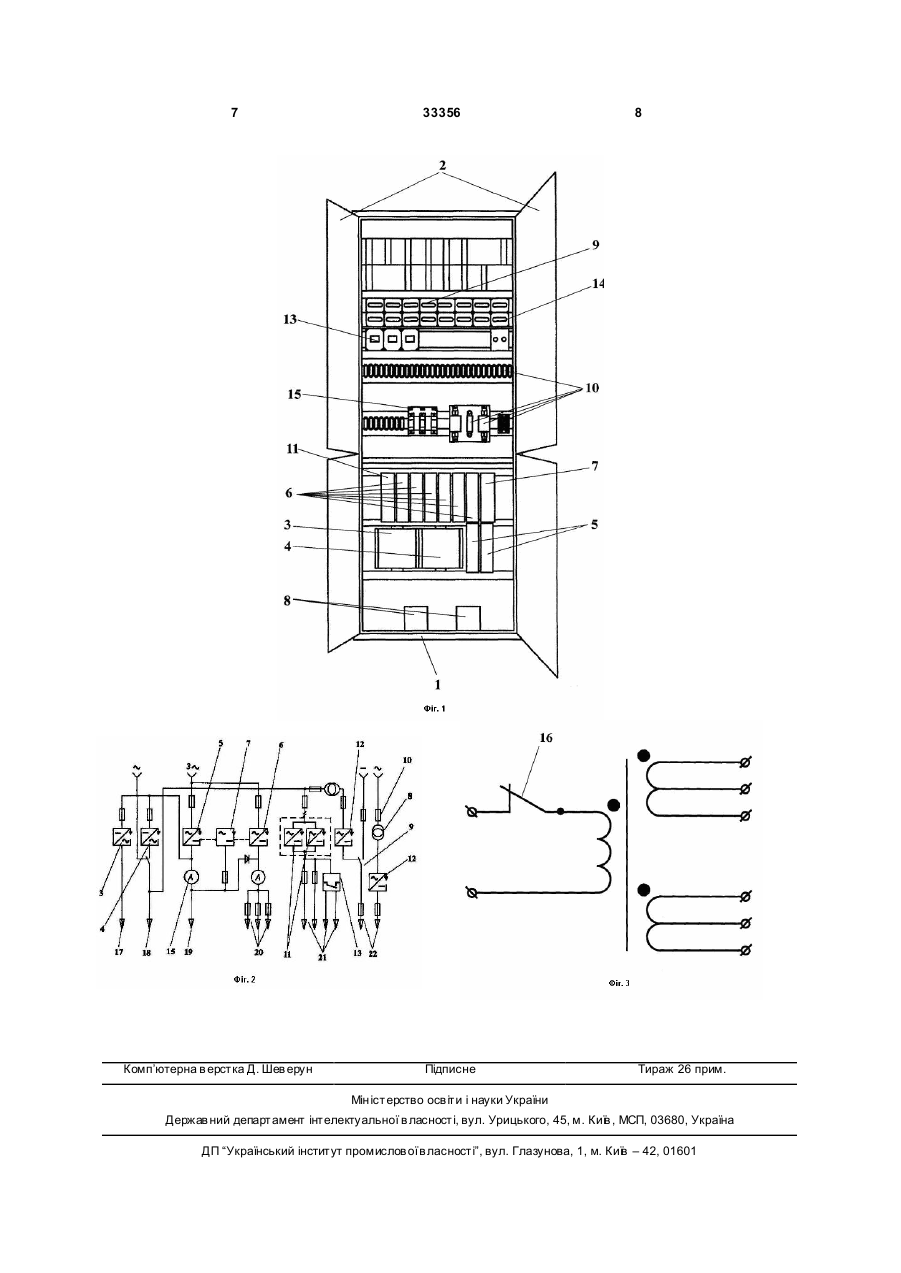

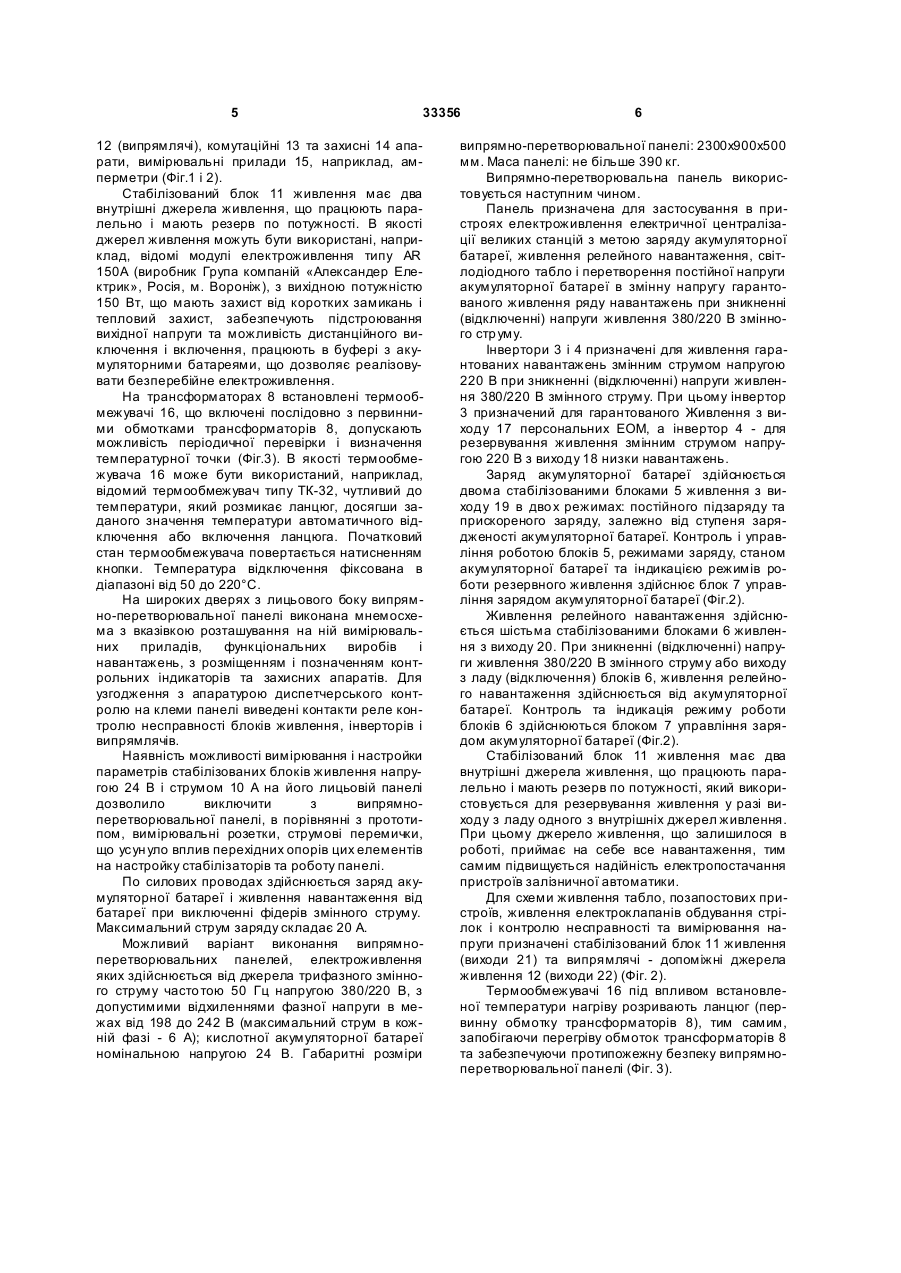

1. Панель випрямно-перетворювальна, що містить інвертори живлення навантажень, джерела стабілізованої напруги, блок керування зарядом 3 33356 гарантованого живлення навантажень змінним струмом напругою 220 В, джерела стабілізованої напруги заряду акумуляторної батареї, блок управління зарядом акумуляторної батареї, блоки стабілізованої напруги і струму живлення релейного навантаження, блоки живлення табло з параметричною стабілізацією напруги, допоміжні джерела живлення, трансформатори, реле, запобіжники, комутаційні і захисні апарати (див. книгу Сороко В.И., Розенберг Е.Н. Аппаратура железнодорожной автоматики и телемеханики: Справочник: в 2 кн. Кн. 2. - 3-е изд. - М.: НПФ "Планета", 2000, с. 890-897). Недоліком відомих випрямноперетворювальних панелей є складність конструкції за рахунок великого числа різнотипних блоків живлення, а також трансформаторів і реле, використовуваних для включення блоків, що погіршує технічне обслуговування та умови експлуатації панелі, а це призводить до зниження надійності електропостачання пристроїв залізничної автоматики. Завданням, на рішення якого спрямована вищезазначена корисна модель, є поліпшення умов експлуатації панелі та підвищення надійності електропостачання пристроїв залізничної автоматики. Технічним результатом, що досягається при рішенні поставленої задачі, є спрощення конструкції панелі і управління роботою однотипних блоків живлення. Поставлене завдання вирішується тим, що в випрямно-перетворювальну панель, що містить інвертори живлення навантажень, джерела стабілізованої напруги, блок управління зарядом акумуляторної батареї, допоміжні джерела живлення, трансформатори, реле, запобіжники, комутаційні і захисні апарати, згідно корисної моделі, введений стабілізований блок живлення, що має два внутрішні джерела живлення, які працюють паралельно і мають резерв по потужності, натомість в якості джерела стабілізованої напруги для живлення релейного навантаження і заряду акумуляторної батареї використані однотипні блоки стабілізованої напруги. Доцільно, щоб, щонайменше, на одному трансформаторі був встановлений термообмежувач, включений послідовно з його первинною обмоткою. Введення одного стабілізованого блоку живлення, що має два внутрішні джерела живлення, які працюють паралельно і мають резерв по потужності, в порівнянні з прототипом, дозволяє замінити два блоки живлення табло з параметричною стабілізацією напруги, що істо тно знижує розміри і масу блоків, встановлених в панелі, підвищує ККД, а також зменшує число трансформаторів і реле, використовуваних для управління блоками. Застосування однотипних блоків стабілізованої напруги для заряду акумуляторної батареї і для живлення релейного навантаження дозволяє досягти наступного: - джерело стабілізованого струму виключається та замінюється на джерело стабілізованої напруги, тим самим підвищується надійність електропостачання пристроїв залізничної автоматики; 4 - досягається збільшення навантаження з резервуванням надмірністю однотипних блоків; - спрощується управління роботою однотипних блоків за рахунок спрощення схеми і збільшення, внаслідок цього, надійності блоку управління зарядом. Це підвищує надійність електропостачання пристроїв залізничної автоматики. Встановлення на частині трансформаторів термообмежувачів, кожен з яких включений послідовно з первинною обмоткою силового трифазного трансформатора, дозволяє виключити перегрів обмоток трансформаторів, забезпечуючи розмикання ланцюга при заданому значенні температури автоматичного відключення, тобто при перевищенні допустимої температури нагріву, підвищуючи тим самим протипожежну безпеку випрямно-перетворювальної панелі і надійність електропостачання пристроїв залізничної автоматики. Корисна модель ілюструється кресленнями, де на Фіг. 1 зображений приклад виконання випрямно-перетворювальної панелі з відкритими двостулковими дверима, вид спереду; на Фіг. 2 електрична структурна схема випрямноперетворювальної панелі; на Фіг. 3 - електрична схема, що показує з'єднання термообмежувача з первинною обмоткою трансформатора. Позиції на кресленнях позначають наступне: 1 - шафа; 2 - двостулкові двері; 3 і 4 - інвертори живлення навантажень змінним струмом напругою 220 В; 5 - стабілізований блок живлення постійного струму напругою 24 В заряду акумуляторної батареї; 6 - стабілізований блок живлення постійного струму напругою 24 В для живлення релейного навантаження; 7 - блок управління зарядом акумуляторної батареї; 8 - трансформатори; 9 - реле; 10 - запобіжники; 11 - стабілізований блок живлення, що має два внутрішні джерела живлення, які працюють паралельно; 12 - допоміжні джерела живлення; 13 - комутаційні апарати; 14 - захисні апарати; 15 - вимірювальні прилади; 16 - термообмежувач; 17 - вихід інвертора 3 для гарантованого живлення персональних ЕОМ; 18 - вихід інвертора 4 для резервування живлення змінним струмом напругою 220 В низки навантажень; 19 вихід блоків 5 живлення для заряду акумуляторної батареї; 20 - виходи блоків 6 живлення релейного навантаження; 21 - виходи гарантованого живлення стабілізованого блоку 11 живлення; 22 - виходи негарантованого живлення допоміжних джерел живлення 12. Випрямно-перетворювальна панель (Фіг.1) містить корпус, виконаний у вигляді металевої шафи 1 з двостороннім обслуговуванням. З вер хнього і нижнього боку панель зачиняється двостулковими дверима 2. Введення зовнішнього монтажу здійснюється зверху. Всередині корпусу встановлені інвертори 3 і 4 гарантованого живлення навантажень, два стабілізовані блоки 5 живлення постійним струмом з напругою 24 В заряду акумуляторної батареї та шість стабілізованих блоків 6 живлення релейного навантаження, блок 7 управління зарядом акумуляторної батареї, трансформатори 8, реле 9, запобіжники 10, стабілізований блок живлення 11, допоміжні джерела живлення 5 33356 12 (випрямлячі), комутаційні 13 та захисні 14 апарати, вимірювальні прилади 15, наприклад, амперметри (Фіг.1 і 2). Стабілізований блок 11 живлення має два внутрішні джерела живлення, що працюють паралельно і мають резерв по потужності. В якості джерел живлення можуть бути використані, наприклад, відомі модулі електроживлення типу AR 150A (виробник Група компаній «Александер Електрик», Росія, м. Вороніж), з вихідною потужністю 150 Вт, що мають захист від коротких замикань і тепловий захист, забезпечують підстроювання вихідної напруги та можливість дистанційного виключення і включення, працюють в буфері з акумуляторними батареями, що дозволяє реалізовувати безперебійне електроживлення. На трансформаторах 8 встановлені термообмежувачі 16, що включені послідовно з первинними обмотками трансформаторів 8, допускають можливість періодичної перевірки і визначення температурної точки (Фіг.3). В якості термообмежувача 16 може бути використаний, наприклад, відомий термообмежувач типу ТК-32, чутливий до температури, який розмикає ланцюг, досягши заданого значення температури автоматичного відключення або включення ланцюга. Початковий стан термообмежувача повертається натисненням кнопки. Температура відключення фіксована в діапазоні від 50 до 220°С. На широких дверях з лицьового боку випрямно-перетворювальної панелі виконана мнемосхема з вказівкою розташування на ній вимірювальних приладів, функціональних виробів і навантажень, з розміщенням і позначенням контрольних індикаторів та захисних апаратів. Для узгодження з апаратурою диспетчерського контролю на клеми панелі виведені контакти реле контролю несправності блоків живлення, інверторів і випрямлячів. Наявність можливості вимірювання і настройки параметрів стабілізованих блоків живлення напругою 24 В і струмом 10 А на його лицьовій панелі дозволило виключити з випрямноперетворювальної панелі, в порівнянні з прототипом, вимірювальні розетки, струмові перемички, що усун уло вплив перехідних опорів цих елементів на настройку стабілізаторів та роботу панелі. По силових проводах здійснюється заряд акумуляторної батареї і живлення навантаження від батареї при виключенні фідерів змінного струму. Максимальний струм заряду складає 20 А. Можливий варіант виконання випрямноперетворювальних панелей, електроживлення яких здійснюється від джерела трифазного змінного струму часто тою 50 Гц напругою 380/220 В, з допустимими відхиленнями фазної напруги в межах від 198 до 242 В (максимальний струм в кожній фазі - 6 А); кислотної акумуляторної батареї номінальною напругою 24 В. Габаритні розміри 6 випрямно-перетворювальної панелі: 2300x900x500 мм. Маса панелі: не більше 390 кг. Випрямно-перетворювальна панель використовується наступним чином. Панель призначена для застосування в пристроях електроживлення електричної централізації великих станцій з метою заряду акумуляторної батареї, живлення релейного навантаження, світлодіодного табло і перетворення постійної напруги акумуляторної батареї в змінну напругу гарантованого живлення ряду навантажень при зникненні (відключенні) напруги живлення 380/220 В змінного стр уму. Інвертори 3 і 4 призначені для живлення гарантованих навантажень змінним струмом напругою 220 В при зникненні (відключенні) напруги живлення 380/220 В змінного струму. При цьому інвертор 3 призначений для гарантованого Живлення з виходу 17 персональних ЕОМ, а інвертор 4 - для резервування живлення змінним струмом напругою 220 В з виходу 18 низки навантажень. Заряд акумуляторної батареї здійснюється двома стабілізованими блоками 5 живлення з виходу 19 в дво х режимах: постійного підзаряду та прискореного заряду, залежно від ступеня зарядженості акумуляторної батареї. Контроль і управління роботою блоків 5, режимами заряду, станом акумуляторної батареї та індикацією режимів роботи резервного живлення здійснює блок 7 управління зарядом акумуляторної батареї (Фіг.2). Живлення релейного навантаження здійснюється шістьма стабілізованими блоками 6 живлення з виходу 20. При зникненні (відключенні) напруги живлення 380/220 В змінного струму або виходу з ладу (відключення) блоків 6, живлення релейного навантаження здійснюється від акумуляторної батареї. Контроль та індикація режиму роботи блоків 6 здійснюються блоком 7 управління зарядом акумуляторної батареї (Фіг.2). Стабілізований блок 11 живлення має два внутрішні джерела живлення, що працюють паралельно і мають резерв по потужності, який використовується для резервування живлення у разі виходу з ладу одного з внутрішніх джерел живлення. При цьому джерело живлення, що залишилося в роботі, приймає на себе все навантаження, тим самим підвищується надійність електропостачання пристроїв залізничної автоматики. Для схеми живлення табло, позапостових пристроїв, живлення електроклапанів обдування стрілок і контролю несправності та вимірювання напруги призначені стабілізований блок 11 живлення (виходи 21) та випрямлячі - допоміжні джерела живлення 12 (виходи 22) (Фіг. 2). Термообмежувачі 16 під впливом встановленої температури нагріву розривають ланцюг (первинну обмотку трансформаторів 8), тим самим, запобігаючи перегріву обмоток трансформаторів 8 та забезпечуючи протипожежну безпеку випрямноперетворювальної панелі (Фіг. 3). 7 Комп’ютерна в ерстка Д. Шев ерун 33356 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
