Колектор сонячної енергії
Формула / Реферат

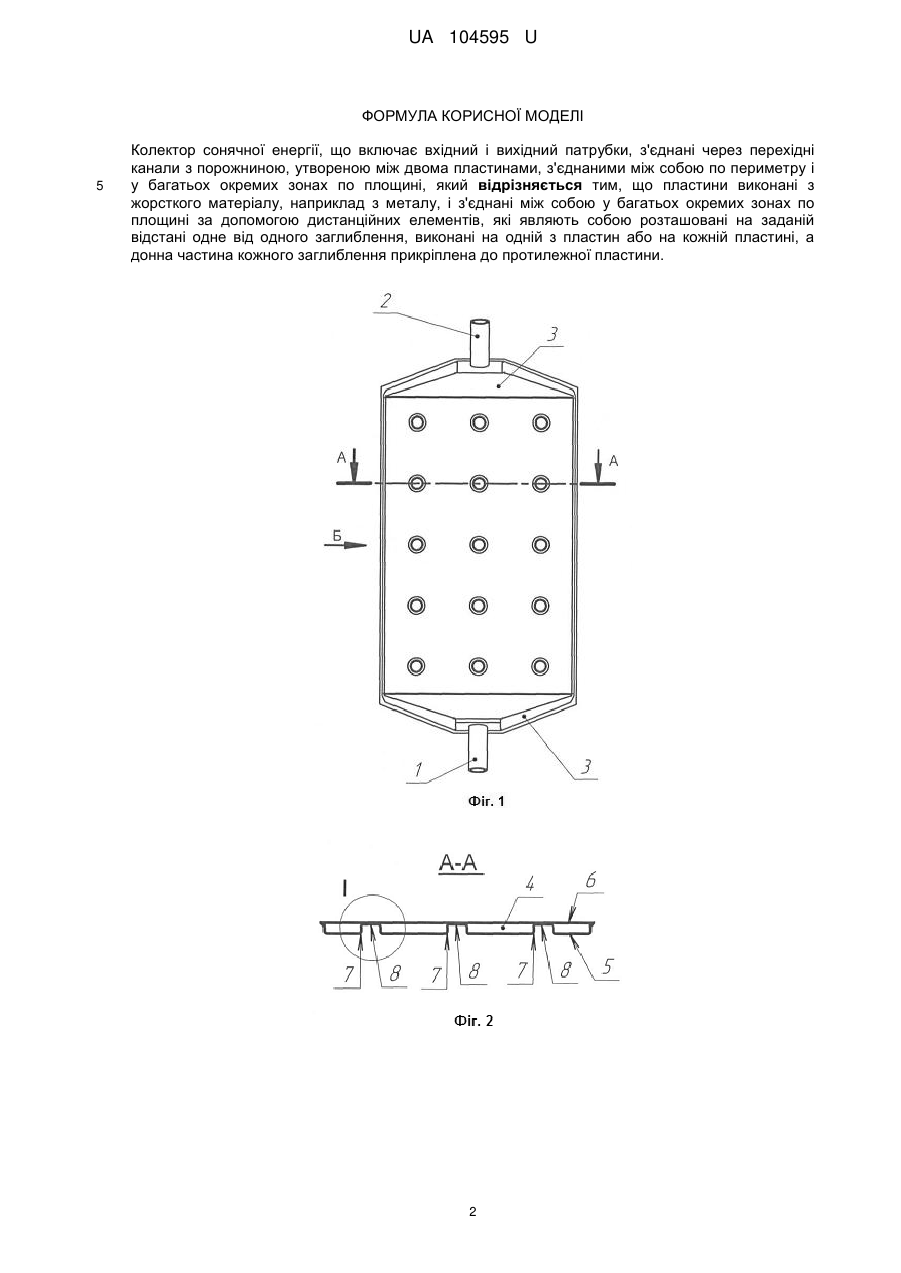

Колектор сонячної енергії, що включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, утвореною між двома пластинами, з'єднаними між собою по периметру і у багатьох окремих зонах по площині, який відрізняється тим, що пластини виконані з жорсткого матеріалу, наприклад з металу, і з'єднані між собою у багатьох окремих зонах по площині за допомогою дистанційних елементів, які являють собою розташовані на заданій відстані одне від одного заглиблення, виконані на одній з пластин або на кожній пластині, а донна частина кожного заглиблення прикріплена до протилежної пластини.
Текст

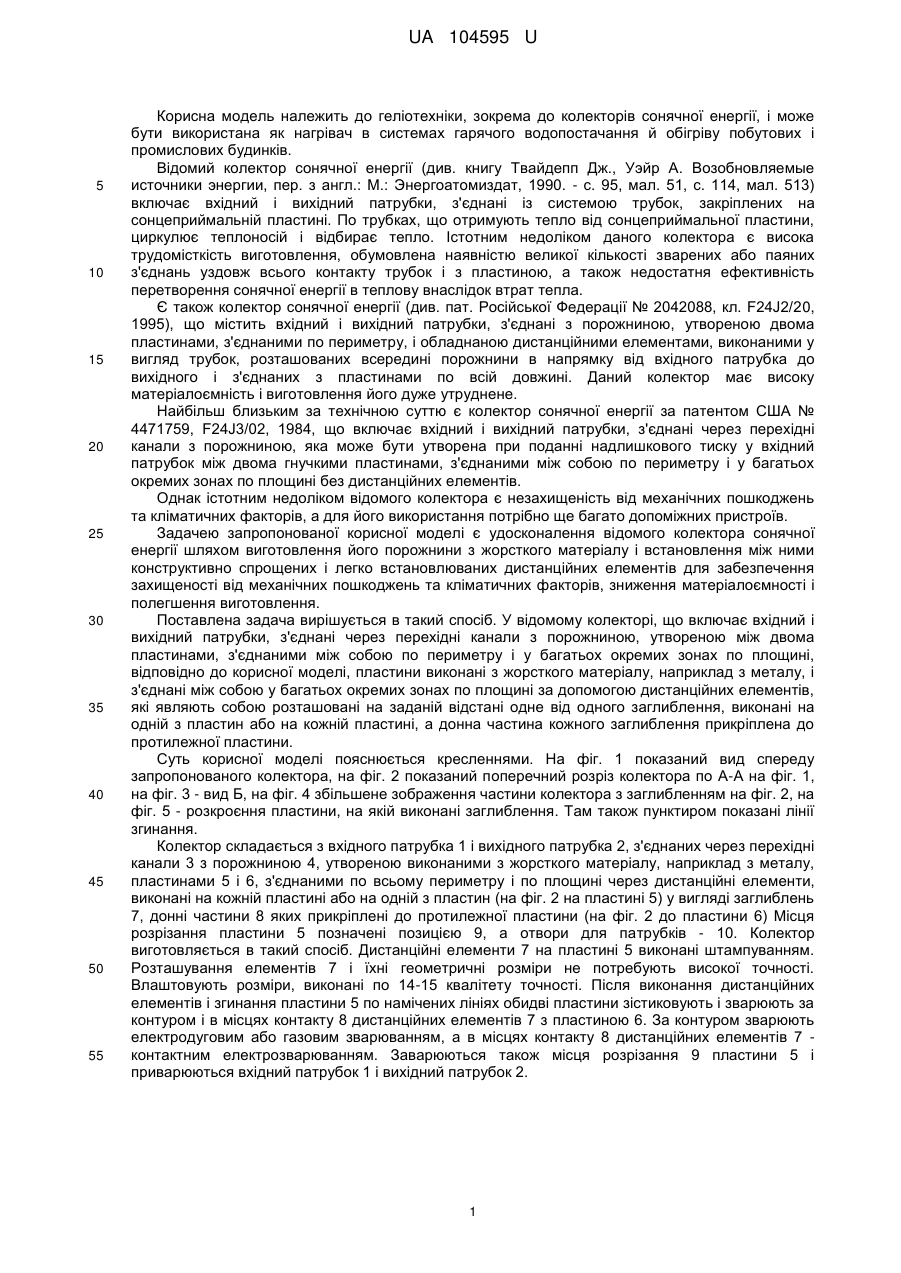

Реферат: Колектор сонячної енергії включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, утвореною між двома пластинами, з'єднаними між собою по периметру і у багатьох окремих зонах по площині. Пластини виконані з жорсткого матеріалу, наприклад з металу, і з'єднані між собою у багатьох окремих зонах по площині за допомогою дистанційних елементів, які являють собою розташовані на заданій відстані одне від одного заглиблення, виконані на одній з пластин або на кожній пластині, а донна частина кожного заглиблення прикріплена до протилежної пластини. UA 104595 U (54) КОЛЕКТОР СОНЯЧНОЇ ЕНЕРГІЇ UA 104595 U UA 104595 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геліотехніки, зокрема до колекторів сонячної енергії, і може бути використана як нагрівач в системах гарячого водопостачання й обігріву побутових і промислових будинків. Відомий колектор сонячної енергії (див. книгу Твайдепп Дж., Уэйр А. Возобновляемые источники энергии, пер. з англ.: М.: Энергоатомиздат, 1990. - с. 95, мал. 51, с. 114, мал. 513) включає вхідний і вихідний патрубки, з'єднані із системою трубок, закріплених на сонцеприймальній пластині. По трубках, що отримують тепло від сонцеприймальної пластини, циркулює теплоносій і відбирає тепло. Істотним недоліком даного колектора є висока трудомісткість виготовлення, обумовлена наявністю великої кількості зварених або паяних з'єднань уздовж всього контакту трубок і з пластиною, а також недостатня ефективність перетворення сонячної енергії в теплову внаслідок втрат тепла. Є також колектор сонячної енергії (див. пат. Російської Федерації № 2042088, кл. F24J2/20, 1995), що містить вхідний і вихідний патрубки, з'єднані з порожниною, утвореною двома пластинами, з'єднаними по периметру, і обладнаною дистанційними елементами, виконаними у вигляд трубок, розташованих всередині порожнини в напрямку від вхідного патрубка до вихідного і з'єднаних з пластинами по всій довжині. Даний колектор має високу матеріалоємність і виготовлення його дуже утруднене. Найбільш близьким за технічною суттю є колектор сонячної енергії за патентом США № 4471759, F24J3/02, 1984, що включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, яка може бути утворена при поданні надлишкового тиску у вхідний патрубок між двома гнучкими пластинами, з'єднаними між собою по периметру і у багатьох окремих зонах по площині без дистанційних елементів. Однак істотним недоліком відомого колектора є незахищеність від механічних пошкоджень та кліматичних факторів, а для його використання потрібно ще багато допоміжних пристроїв. Задачею запропонованої корисної моделі є удосконалення відомого колектора сонячної енергії шляхом виготовлення його порожнини з жорсткого матеріалу і встановлення між ними конструктивно спрощених і легко встановлюваних дистанційних елементів для забезпечення захищеності від механічних пошкоджень та кліматичних факторів, зниження матеріалоємності і полегшення виготовлення. Поставлена задача вирішується в такий спосіб. У відомому колекторі, що включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, утвореною між двома пластинами, з'єднаними між собою по периметру і у багатьох окремих зонах по площині, відповідно до корисної моделі, пластини виконані з жорсткого матеріалу, наприклад з металу, і з'єднані між собою у багатьох окремих зонах по площині за допомогою дистанційних елементів, які являють собою розташовані на заданій відстані одне від одного заглиблення, виконані на одній з пластин або на кожній пластині, а донна частина кожного заглиблення прикріплена до протилежної пластини. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний вид спереду запропонованого колектора, на фіг. 2 показаний поперечний розріз колектора по А-А на фіг. 1, на фіг. 3 - вид Б, на фіг. 4 збільшене зображення частини колектора з заглибленням на фіг. 2, на фіг. 5 - розкроєння пластини, на якій виконані заглиблення. Там також пунктиром показані лінії згинання. Колектор складається з вхідного патрубка 1 і вихідного патрубка 2, з'єднаних через перехідні канали 3 з порожниною 4, утвореною виконаними з жорсткого матеріалу, наприклад з металу, пластинами 5 і 6, з'єднаними по всьому периметру і по площині через дистанційні елементи, виконані на кожній пластині або на одній з пластин (на фіг. 2 на пластині 5) у вигляді заглиблень 7, донні частини 8 яких прикріплені до протилежної пластини (на фіг. 2 до пластини 6) Місця розрізання пластини 5 позначені позицією 9, а отвори для патрубків - 10. Колектор виготовляється в такий спосіб. Дистанційні елементи 7 на пластині 5 виконані штампуванням. Розташування елементів 7 і їхні геометричні розміри не потребують високої точності. Влаштовують розміри, виконані по 14-15 квалітету точності. Після виконання дистанційних елементів і згинання пластини 5 по намічених лініях обидві пластини зістиковують і зварюють за контуром і в місцях контакту 8 дистанційних елементів 7 з пластиною 6. За контуром зварюють електродуговим або газовим зварюванням, а в місцях контакту 8 дистанційних елементів 7 контактним електрозварюванням. Заварюються також місця розрізання 9 пластини 5 і приварюються вхідний патрубок 1 і вихідний патрубок 2. 1 UA 104595 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Колектор сонячної енергії, що включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, утвореною між двома пластинами, з'єднаними між собою по периметру і у багатьох окремих зонах по площині, який відрізняється тим, що пластини виконані з жорсткого матеріалу, наприклад з металу, і з'єднані між собою у багатьох окремих зонах по площині за допомогою дистанційних елементів, які являють собою розташовані на заданій відстані одне від одного заглиблення, виконані на одній з пластин або на кожній пластині, а донна частина кожного заглиблення прикріплена до протилежної пластини. 2 UA 104595 U 3 UA 104595 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
