Завіска “веселка”

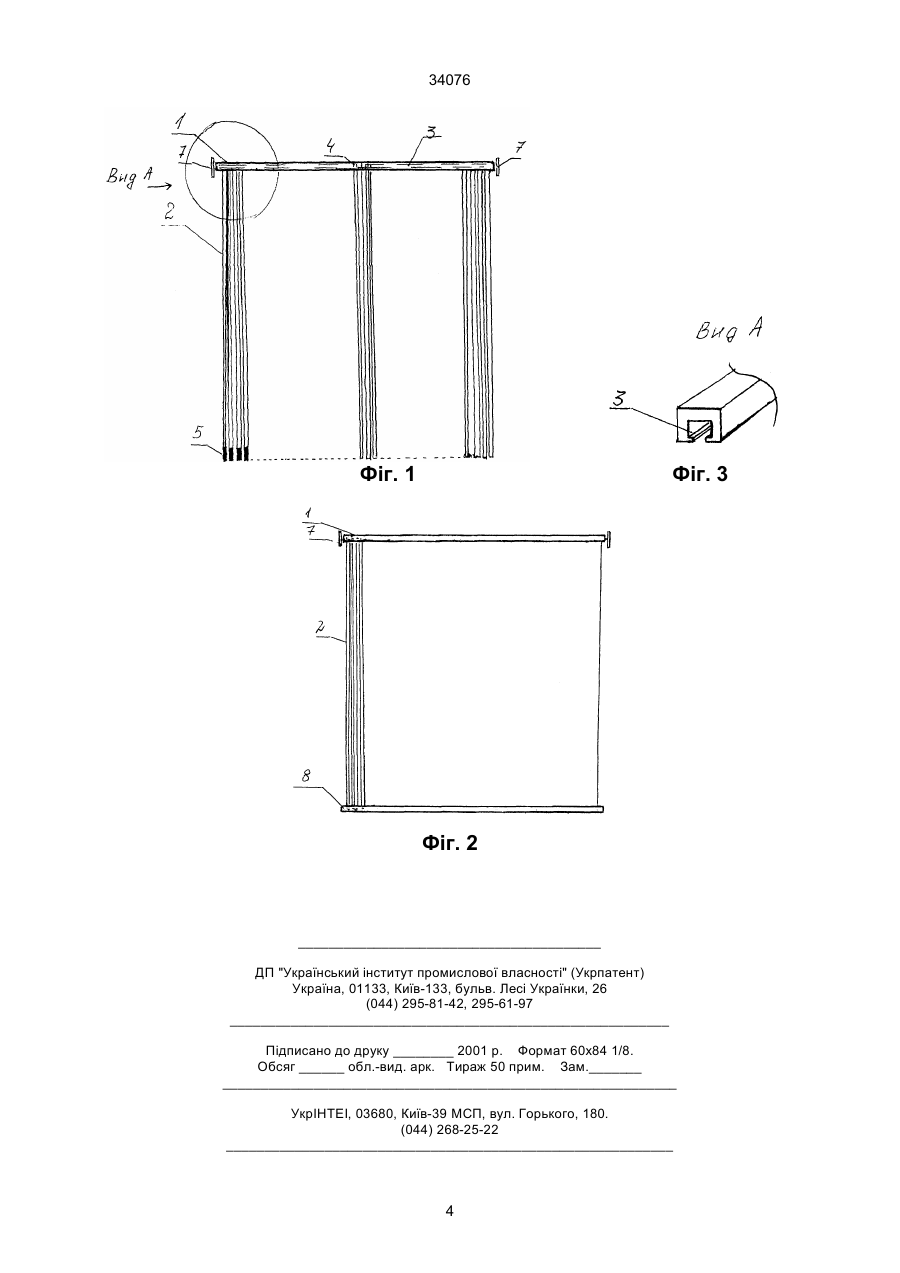

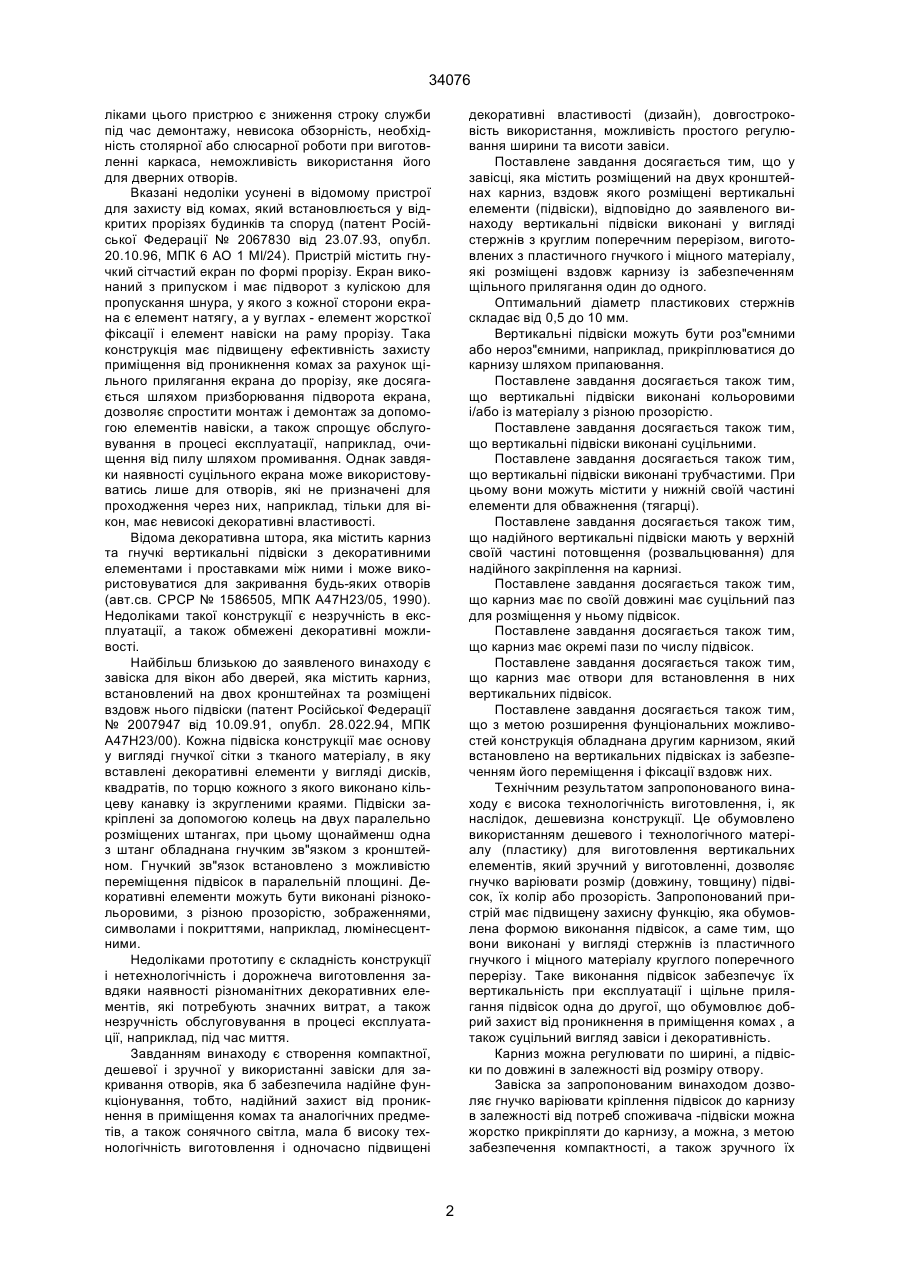

1. Завіска, яка містить розміщений на двух кронштейнах карниз, вздовж якого розміщено вертикальні підвіски, яка відрізняється тим, що підвіски виконані у вигляді стержнів круглого поперечного перерізу із пластичного матеріалу і розміщені вздовж карнизу із забезпеченням щільного прилягання один до одного. 2. Завіска за п. 1, яка відрізняється тим, що вертикальні підвіски виконані діаметром від 0,5 до 10 мм. 3. Завіска за п. 1, яка відрізняється тим, що вертикальні підвіски виконані роз"ємними. 4. Завіска за п. 1, яка відрізняється тим, що вертикальні підвіски виконані нероз"ємними. 5. Завіска за п. 1, яка відрізняється тим, що вертикальні підвіски виконані кольоровими і/або із матеріалу з різною прозорістю. A (54) ЗАВІСКА "ВЕСЕЛКА" 34076 ліками цього пристрюо є зниження строку служби під час демонтажу, невисока обзорність, необхідність столярної або слюсарної роботи при виготовленні каркаса, неможливість використання його для дверних отворів. Вказані недоліки усунені в відомому пристрої для захисту від комах, який встановлюється у відкритих прорізях будинків та споруд (патент Російської Федерації № 2067830 від 23.07.93, опубл. 20.10.96, МПК 6 АО 1 Ml/24). Пристрій містить гнучкий сітчастий екран по формі прорізу. Екран виконаний з припуском і має підворот з куліскою для пропускання шнура, у якого з кожної сторони екрана є елемент натягу, а у вуглах - елемент жорсткої фіксації і елемент навіски на раму прорізу. Така конструкція має підвищену ефективність захисту приміщення від проникнення комах за рахунок щільного прилягання екрана до прорізу, яке досягається шляхом призборювання підворота екрана, дозволяє спростити монтаж і демонтаж за допомогою елементів навіски, а також спрощує обслуговування в процесі експлуатації, наприклад, очищення від пилу шляхом промивання. Однак завдяки наявності суцільного екрана може використовуватись лише для отворів, які не призначені для проходження через них, наприклад, тільки для вікон, має невисокі декоративні властивості. Відома декоративна штора, яка містить карниз та гнучкі вертикальні підвіски з декоративними елементами і проставками між ними і може використовуватися для закривання будь-яких отворів (авт.св. СРСР № 1586505, МПК А47Н23/05, 1990). Недоліками такої конструкції є незручність в експлуатації, а також обмежені декоративні можливості. Найбільш близькою до заявленого винаходу є завіска для вікон або дверей, яка містить карниз, встановлений на двох кронштейнах та розміщені вздовж нього підвіски (патент Російської Федерації № 2007947 від 10.09.91, опубл. 28.022.94, МПК А47Н23/00). Кожна підвіска конструкції має основу у вигляді гнучкої сітки з тканого матеріалу, в яку вставлені декоративні елементи у вигляді дисків, квадратів, по торцю кожного з якого виконано кільцеву канавку із зкругленими краями. Підвіски закріплені за допомогою колець на двух паралельно розміщених штангах, при цьому щонайменш одна з штанг обладнана гнучким зв"язком з кронштейном. Гнучкий зв"язок встановлено з можливістю переміщення підвісок в паралельній площині. Декоративні елементи можуть бути виконані різнокольоровими, з різною прозорістю, зображеннями, символами і покриттями, наприклад, люмінесцентними. Недоліками прототипу є складність конструкції і нетехнологічність і дорожнеча виготовлення завдяки наявності різноманітних декоративних елементів, які потребують значних витрат, а також незручність обслуговування в процесі експлуатації, наприклад, під час миття. Завданням винаходу є створення компактної, дешевої і зручної у використанні завіски для закривання отворів, яка б забезпечила надійне функціонування, тобто, надійний захист від проникнення в приміщення комах та аналогічних предметів, а також сонячного світла, мала б високу технологічність виготовлення і одночасно підвищені декоративні властивості (дизайн), довгостроковість використання, можливість простого регулювання ширини та висоти завіси. Поставлене завдання досягається тим, що у завісці, яка містить розміщений на двух кронштейнах карниз, вздовж якого розміщені вертикальні елементи (підвіски), відповідно до заявленого винаходу вертикальні підвіски виконані у вигляді стержнів з круглим поперечним перерізом, виготовлених з пластичного гнучкого і міцного матеріалу, які розміщені вздовж карнизу із забезпеченням щільного прилягання один до одного. Оптимальний діаметр пластикових стержнів складає від 0,5 до 10 мм. Вертикальні підвіски можуть бути роз"ємними або нероз"ємними, наприклад, прикріплюватися до карнизу шляхом припаювання. Поставлене завдання досягається також тим, що вертикальні підвіски виконані кольоровими і/або із матеріалу з різною прозорістю. Поставлене завдання досягається також тим, що вертикальні підвіски виконані суцільними. Поставлене завдання досягається також тим, що вертикальні підвіски виконані трубчастими. При цьому вони можуть містити у нижній своїй частині елементи для обважнення (тягарці). Поставлене завдання досягається також тим, що надійного вертикальні підвіски мають у верхній своїй частині потовщення (розвальцювання) для надійного закріплення на карнизі. Поставлене завдання досягається також тим, що карниз має по своїй довжині має суцільний паз для розміщення у ньому підвісок. Поставлене завдання досягається також тим, що карниз має окремі пази по числу підвісок. Поставлене завдання досягається також тим, що карниз має отвори для встановлення в них вертикальних підвісок. Поставлене завдання досягається також тим, що з метою розширення фунціональних можливостей конструкція обладнана другим карнизом, який встановлено на вертикальних підвісках із забезпеченням його переміщення і фіксації вздовж них. Технічним результатом запропонованого винаходу є висока технологічність виготовлення, і, як наслідок, дешевизна конструкції. Це обумовлено використанням дешевого і технологічного матеріалу (пластику) для виготовлення вертикальних елементів, який зручний у виготовленні, дозволяє гнучко варіювати розмір (довжину, товщину) підвісок, їх колір або прозорість. Запропонований пристрій має підвищену захисну функцію, яка обумовлена формою виконання підвісок, а саме тим, що вони виконані у вигляді стержнів із пластичного гнучкого і міцного матеріалу круглого поперечного перерізу. Таке виконання підвісок забезпечує їх вертикальність при експлуатації і щільне прилягання підвісок одна до другої, що обумовлює добрий захист від проникнення в приміщення комах , а також суцільний вигляд завіси і декоративність. Карниз можна регулювати по ширині, а підвіски по довжині в залежності від розміру отвору. Завіска за запропонованим винаходом дозволяє гнучко варіювати кріплення підвісок до карнизу в залежності від потреб споживача -підвіски можна жорстко прикріпляти до карнизу, а можна, з метою забезпечення компактності, а також зручного їх 2 34076 зберігання і транспортування робити їх роз"ємними з подальшим встановленням у місці використання. Матеріал підвісок завдяки своїм притаманним пластику властивостям зручний в експлуатації, довгостроковий, має високу механічну міцість, неважкий, легко миється і зберігається. Виготовлення підвісок у вигляді пластикових стержнів дозволяє забезпечити в конструкції необхідну вертикальність підвісок, їх щільне прилягання одної до другої, а внаслідок і надійність захисту від проникненні в приміщення комах. Спектр пластичних матеріалів, які можна використовувати для виготовлення вертикальних підвісок практично необмежений, це можуть бути будь-які матеріали на основі полімерів, які здатні набувати задану форму при нагріванні під тиском і зберігати цю форму після охолодження, наприклад, будь-який матеріал із ряду термопластів - полімерний матеріал на основі поліетилену, поліпропілену, полівінілу, полістиролу, поліефірних волокон тощо. Запропонований винахід пояснюється кресленнями. На фіг. 1 зображено завіску, яка містить один карниз, на фіг 2. - захисна конструкція з двома карнизами. На фіг. 3 зображено вид А. Конструктивні елементи позначені наступними позиціями: 1 - перший карниз; 2 - вертикальні елементи; З - паз; 4 - прорізи; 5 - елементи обважнення; 7 - кронштейни; 8 - другий карниз. Завіска функціонує таким чином. Карниз 1 встановлюється на двох кронштейнах 7, які жорстко прикріплюються до стіни. Довжина карниза може регулюватися в залежності від ширини отвору. На карниз встановлюються вертикальні елементи 2 (підвіски). Розмір підвісок теж можна змінювати в залежності від розміру отвору у будівлі. Розміщення вертикальних елементів по карнизу повинно бути таке, що вони забезпечували щільне прилягання один до одного, створюючи ефект суцільного полотна завіски. Таке щільне прилягання забезпечує надійний захист від комах, а також декоративність пристрою. При наявності в карнизі суцільного паза це досягається завдяки щільному розміщенню підвісок по довжині паза. Щільне розміщення підвісок, а, отже, ефект суцільного полотна можна забезпечити також при виконанні карнизу з багатьма пазами або отворів (прорізів) на невеликій відстані один від одного. Паз (пази) можуть виконуватися меншого діаметру, ніж діаметр підвісок для забезпечення надійного кріплення на карнизі, при цьому, підвіски виконуються з однаковим діаметром по всій своїй довжині. Підвіски можуть бути виконані з потовщенням у верхній своїй частині, вказані потовщення (розвальцювання) можуть бути виконані в єдиному технологічному циклі. Таке виконання підвісок забезпечує надійне щільне кріплення їх в пазах завдяки встановленню їх в паз з натягом. В суцільні отвори карнизу підвіски з потовщеннями вставляються зверху. Вертикальні підвіски можуть бути виконані різного кольору і прозорості для забезпечення декоративного ефекту, а також для відлякування комах. Технологічно, враховуючи пластиковий матеріал підвісок, це легко виконується застосуванням різноманітних добавок і наповнювачів до основного матеріалу. Вертикальні підвіски можуть бути виконані суцільними, а також порожнистими, тобто, мати трубчастий профіль. На кінцях підвісок у разі виконання їх у трубчастими виконують спеціальні елементи обважнення (тягарці), наприклад, в трубчасті елементи вставляють дробинки для обважнення підвісок, тобто, для забезпечення щільного прилягання їх одна до одної по формі отвору. Конструкція з другим рухомим карнизом 8 підвищує надійність захисної функції завдяки можливості встановлення рухомого карнизу у нижнє положення із забезпеченням глухого закривання дверей чи вікон, що може бути використано, наприклад, у нічний час для захисту від проникнення в приміщення тварин. Перевагами запропонованої завіски є її дешевизна, висока технологічність, надійність в експулатації і висока декоративність. Це обумовлено використанням дешевого і технологічного матеріалу (пластику) для виготовлення вертикальних елементів, який дозволяє гнучко варіювати розмір (довжину, товщину) підвісок, колір або прозорість підвісок в залежності від потреб замовника. Запропонований пристрій має також високу захисну функцію, яка обумовлена формою виконання підвісок у вигляді стержнів з малими поперечними розмірами круглого перерізу. 3 34076 Фіг. 1 Фіг. 3 Фіг. 2 ________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
