Фільтр фтн

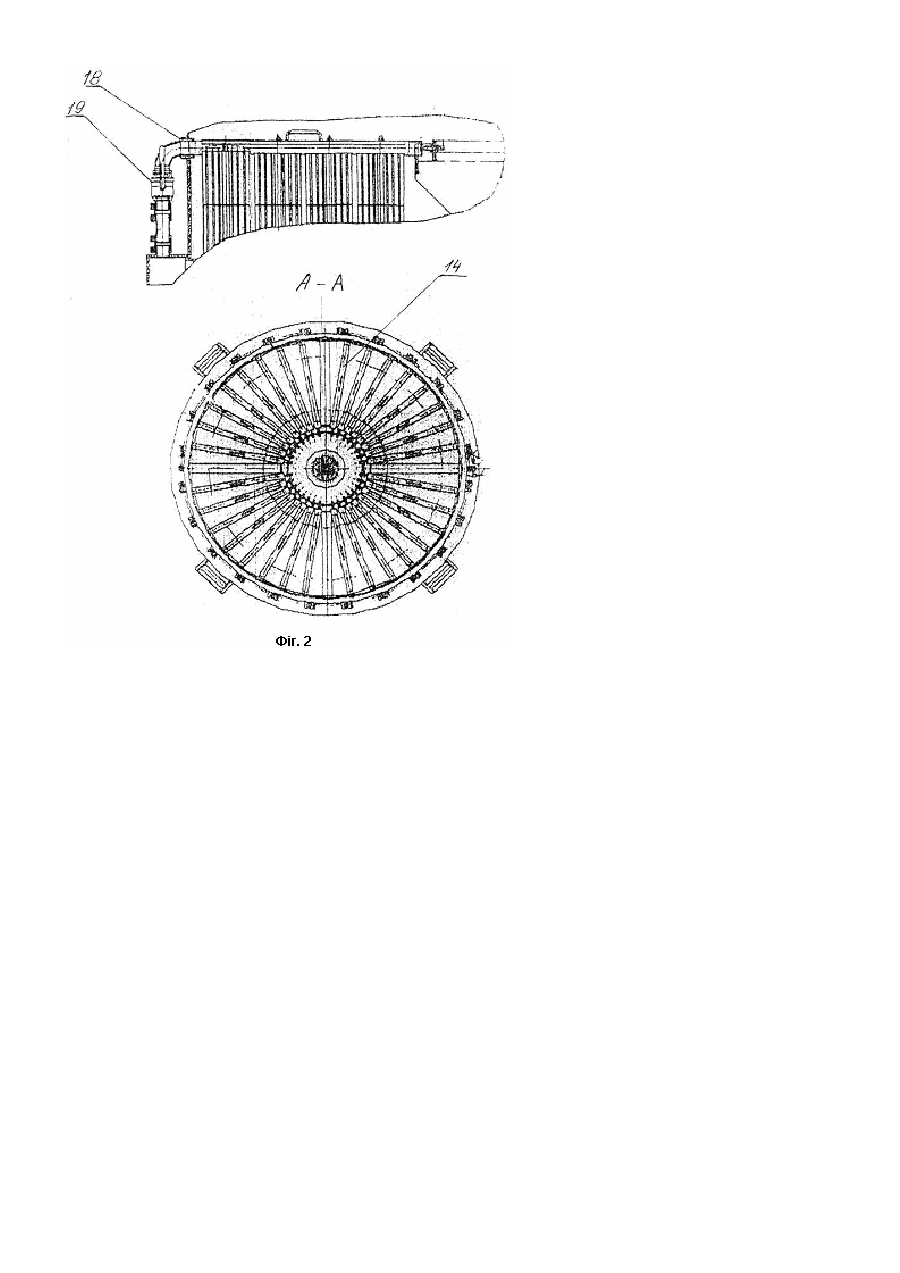

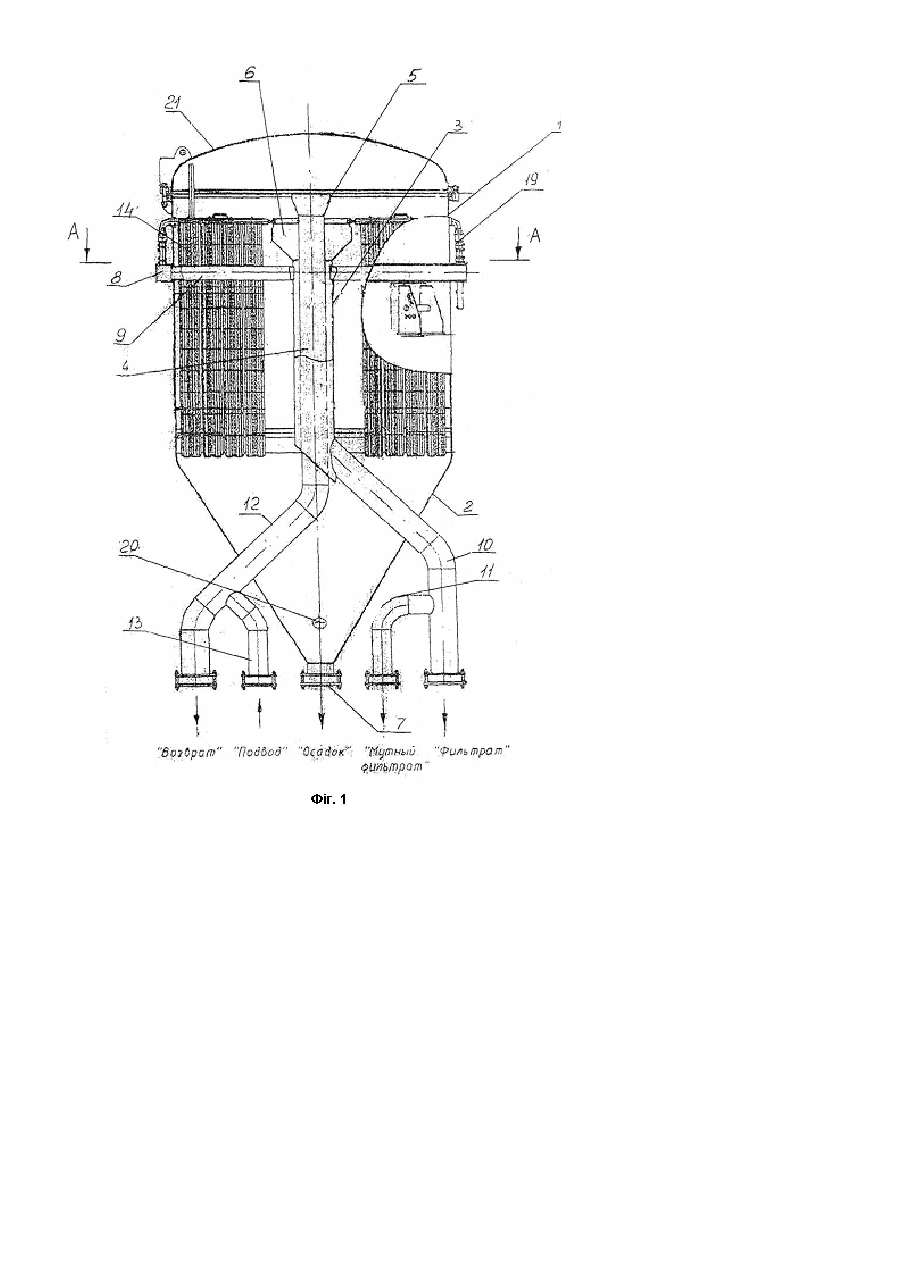

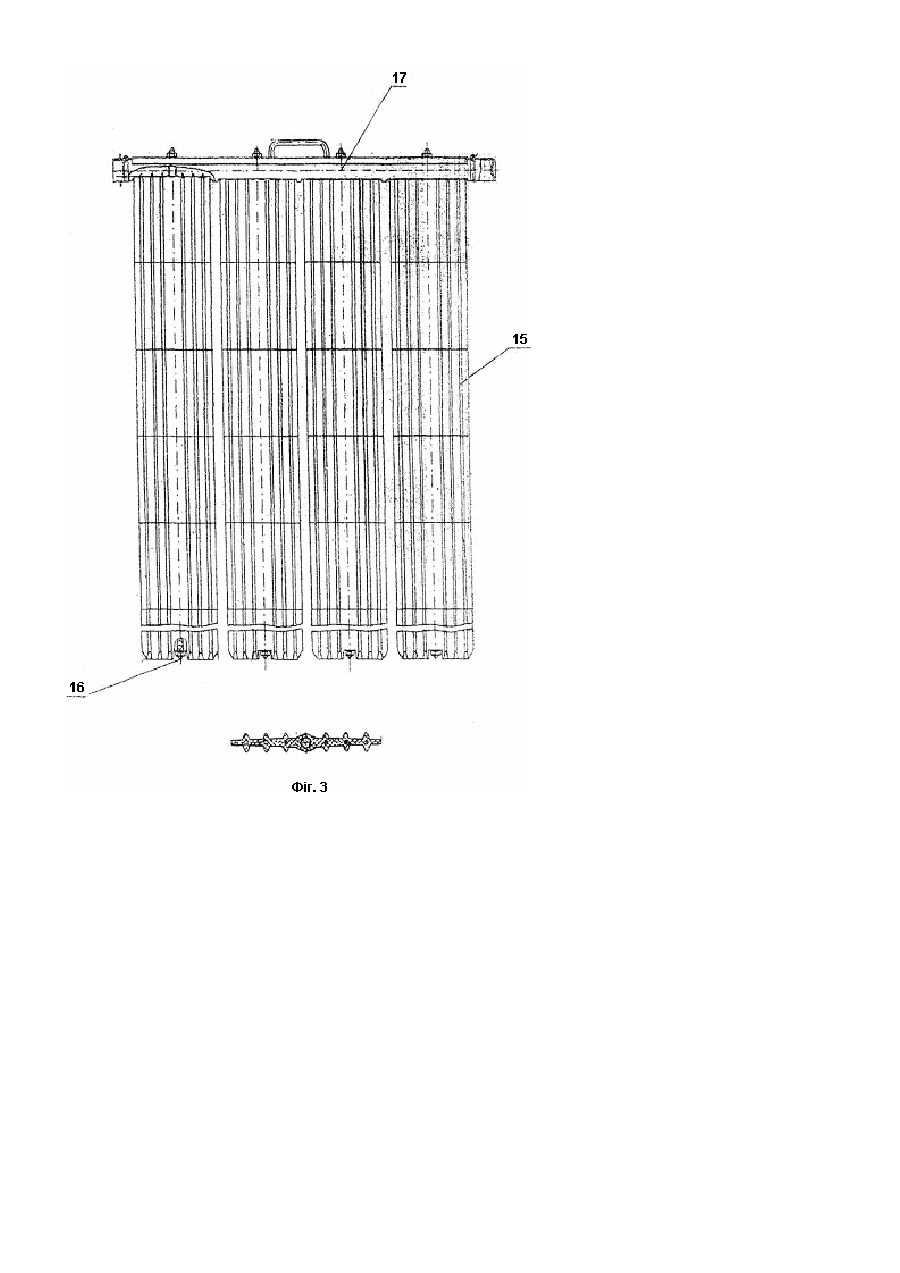

Корисна модель відноситься до цукрової промисловості, зокрема до обладнання для фільтрації суспензії з великою концентрацією твердої фази, і може бути використано в інших галузях промисловості. Відомо фільтр, який по технічної сутності є найбільш близьким до запропонованого і , тому обрано нами за прототип, який містить циліндричний корпус з конічним дном. [Патент №1623003, RU, публ. 1995.02.27]. В середині корпусу розміщені секції фільтрувальних патронів, які з'єднані з роз'єднувальної головкою, гребний пристрій з приводом. Крім того, фільтр має патрубок подавання продукту для фільтрації, екрануючу ємність, якої забезпечено кожен фільтрувальний патрон. Екрануюча ємність кожного фільтрувального патрона забезпечена фіксатором. Недоліком цієї конструкції є низька продуктивність і складність експлуатаційного обслуговування. В основу корисної модель покладене завдання розробити конструкцію фільтру, в якому за рахунок підвищення швидкості фільтрування і наявності можливості доступу до робочих вузлів, підвищується продуктивність фільтру і спрощується експлуатаційне обслуговування. Поставлене завдання виконується тим, що в фільтрі, якій місить циліндричний корпус з конічним дном, в середині якого розташовані елементи, які фільтрують, патрубок подавання продукту на фільтрацію і патрубок відводу фільтрату, згідно корисної моделі він має додатково колектор, а елементи, які фільтрують виконані у вигляді, принаймні, з чотирьох секцій, які закріплені між собою і встановлені в корпусі радіально, при цьому в корпусі співвісно розташовані дві труби, які утворюють між собою кільцевий простір, якій з'єднано за допомогою, принаймні, чотирьох труб, що розташовані радіально, з колектором. Використання усіх суттєвих ознак фільтру дозволяє отримати пристрій з високою продуктивністю і добрими умовами експлуатаційного обслуговування. На Фіг.1 схематично зображено загальний вигляд фільтра ФТН. На Фіг.2 зображено фрагмент фільтрувальної рамки і перетин корпусу по А-А. На Фіг.3 зображена рамка фільтра. Фільтр ФТН має циліндричний корпус 1 з дном 2, конічної форми. У середині корпусу 1 співвісно розташовані труба 3 для видалення фільтрованого продукту, в середині якої розташована труба 4 для подавання не фільтрованого продукту, яка має в верхній частині конічну форму 6. При цьому частина труби 4 з конічним кінцем 5 довша, ніж труба 3 над якої по периметру труби 4 закріплено декілька ребер 6. В нижній частині дна 2 є патрубок 7 для відводу осаду. Нижче ребер 6 на корпусі 1 встановлено кільцевий колектор 8, якій, принаймні чотирма, трубами 9 з'єднаний з трубою 3. Труба 3 з'єднана з трубою 10, яка має відвід 11 і виходить через конусну стінку дна 2. Труба 4 має продовження у вигляді труби 12 з підводом 33, яка також виходить через конусну стінку дна 2. Фільтрувальні рамки 14 мають фільтрувальну тканину і виконані, принаймні, з чотирьох секцій 15, яки виготовлені з литих пластмасових плит і закріплені між собою за допомогою стальної шпильки 16. Фільтрувальні рамки 14 встановлені в корпусі 1 радіально, при цьому секції рамок розміщені в кільцевому колекторі 17. Підтяг колекторів 17 відбувається за допомогою шпильок з гайками на втулці 18. Відвід фільтрату з кожної рамки відбувається за допомогою кульових кранів 19. В нижній частині конічного дна 2 є патрубок 20 для можливості відводу фільтра «на себе». Корпус зверху закривається за допомогою фланцевого з'єднання кришкою 21. Фільтр ФТН працює наступним чином. Продукт, який невідфільтрований подається в фільтр крізь патрубок 13, фільтрується крізь тканину рамки 14 і крізь кульові крани 19 подається у колектор 8 і далі скрізь трубу 3 і 10 відводиться з фільтру. Решта патрубків у режимі фільтрування закриті. При накопичені на рамках 14 осаду певної товщини відбувається очистка рамок від осаду протитоком. При цьому патрубок 13 зачиняється, а відчиняється патрубок «повернення». Порція фільтрату з ємності, яка знаходиться вище фільтру (на кресленні не позначено), повертається в середину рамок 14, за рахунок таких дій скидається осад, якій накопичується в нижній частині дна 2 і з часом відводиться через патрубок 11. Всі операції виконуються за допомогою автоматичного пристрою, на кресленні не позначено. Використання запропонованого фільтру у зрівнянні з прототипом має таки переваги: - підвищується продуктивність за рахунок підвищеного тиску при фільтрації; - поліпшується експлуатаційне обслуговування через легкий доступ до механізмів пристрою, а також через відсутність електричних приводів і відсутність рамок, які обертаються навколо вісі.
