Посудина для рідини
Формула / Реферат

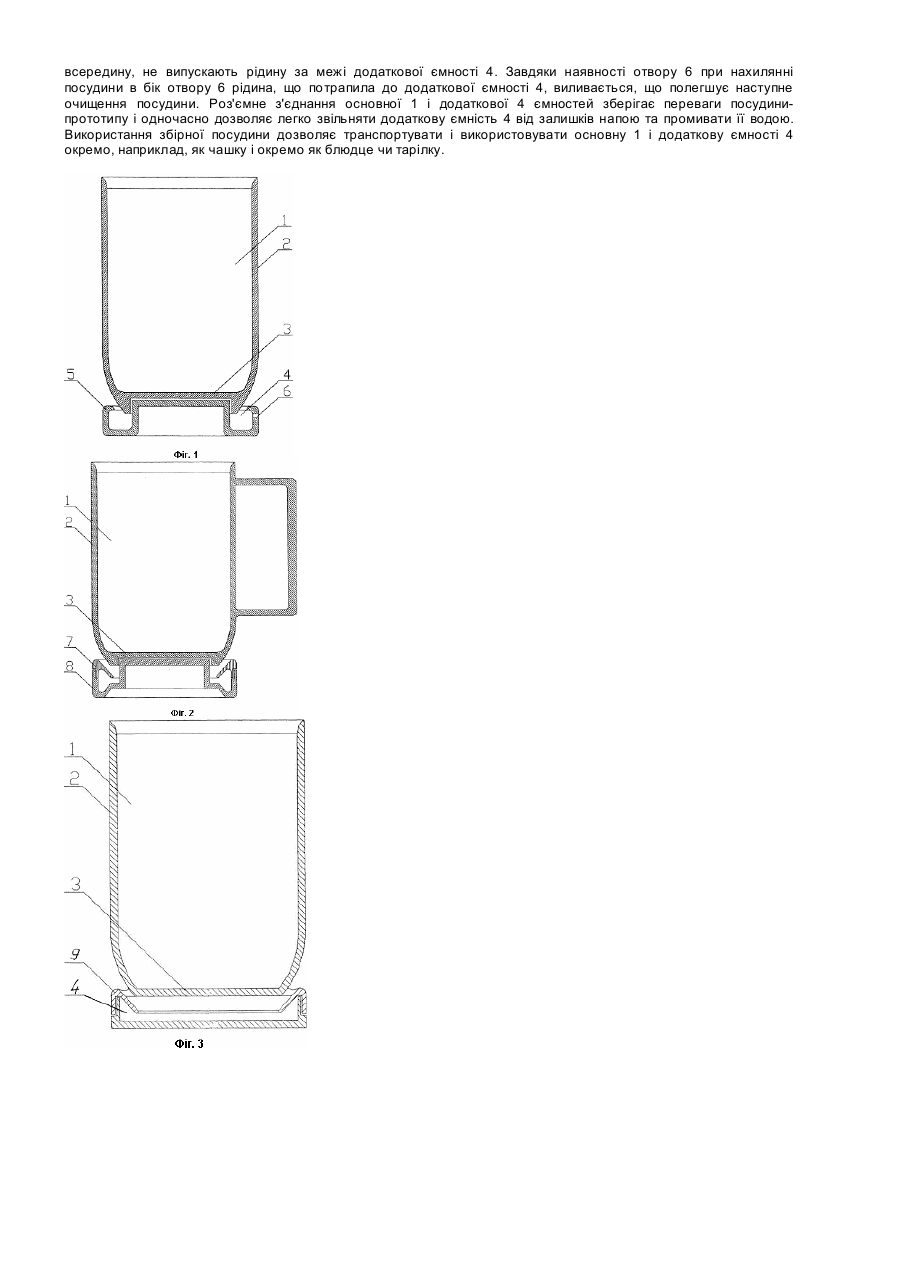

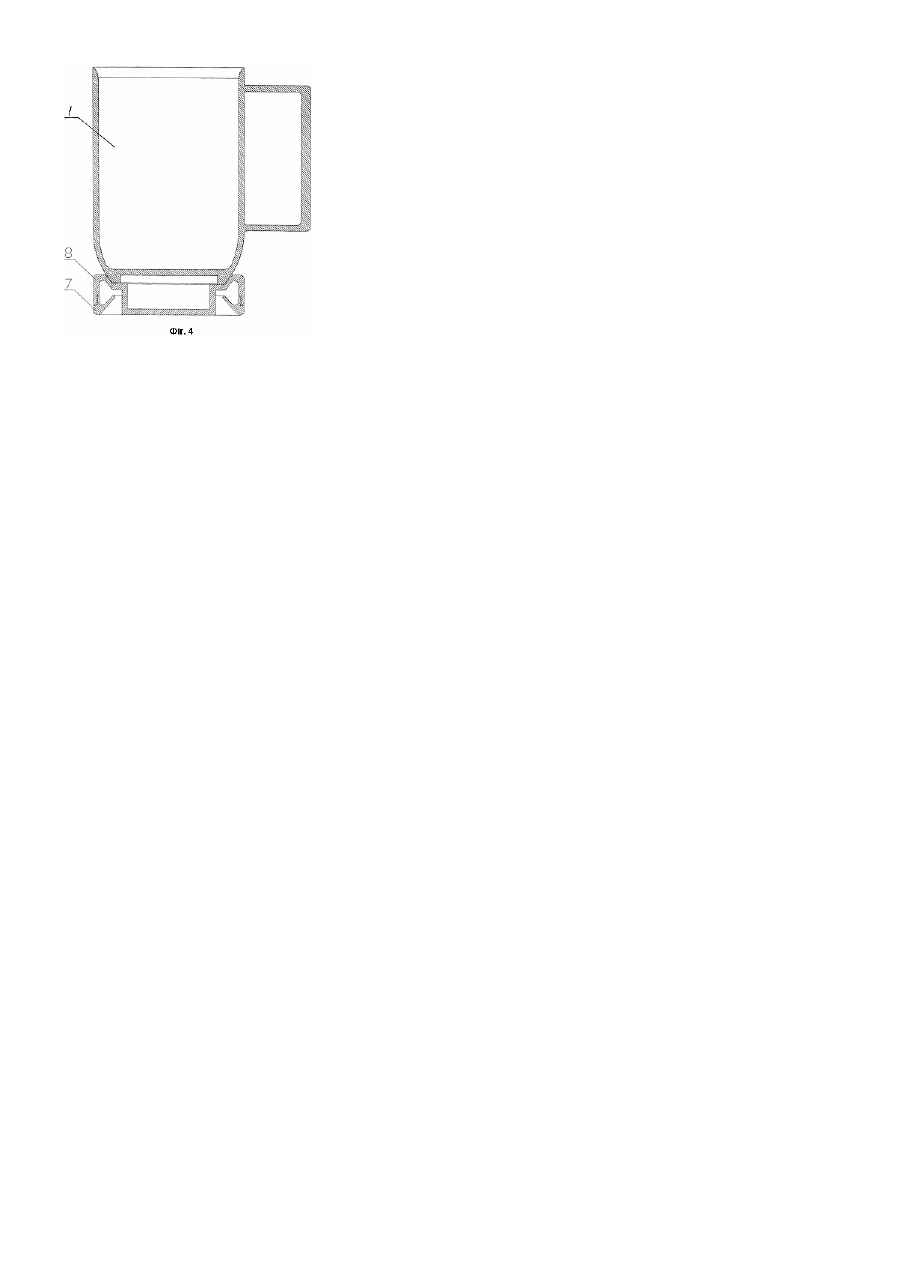

1. Посудина для рідини, що включає основну ємність для рідини, яка має бічні стінки і дно, та додаткову ємність, призначену для збору і утримування рідини, що стікає по зовнішній поверхні бічної стінки основної ємності під час її нахилу, додаткова ємність з'єднана з основною, а її верхні вільні краї загнуті всередину, яка відрізняється тим, що з'єднання основної і додаткової ємностей виконано роз'ємним.
2. Посудина для рідини за п. 1, яка відрізняється тим, що основна і додаткова ємності з'єднані між собою гвинтовим чи байонетним з'єднанням.
3. Посудина для рідини за п. 1, яка відрізняється тим, що у нижній частині основної ємності є перехідний елемент з наскрізними отворами для проходження рідини, що стікає по зовнішній поверхні бічної стінки основної ємності, до додаткової ємності, який жорстко і співвісно з'єднаний з бічною стінкою основної ємності.
4. Посудина для рідини за п. 1, яка відрізняється тим, що перехідний елемент у його верхній ділянці має форму лійки, яка охоплює нижню ділянку основної ємності.
5. Посудина для рідини за п. 1, яка відрізняється тим, що у додатковій ємності є наскрізний отвір, призначений для зливу зібраної рідини.
6. Посудина для рідини за п. 1, яка відрізняється тим, що додаткова ємність виконана збірною із співвісно розташованих частин.
Текст
Пропонована корисна модель відноситься до посуду, а більш конкретно до конструкції чашки чи кружки, та може знайти застосування як у побуті, так і у галузі громадського харчування, а також на транспорті. Традиційні кружки та чашки досить часто залишають плями на столі. При необережному чи неохайному наливанні, розмішуванні напою ложкою, додаванні цукру, коливаннях при русі у транспорті рідина виходить через край посудини, стікає по її зовнішніх стінках та потрапляє на оточуючі предмети, утворюючи плями. Для запобігання плям чашку використовують разом з блюдцем, у якому збирається рідина, що стікає. Але при піднятті чашки з блюдця на зовнішній поверхні дна чашки невелика кількість рідини залишається. Вона при торканні чашкою стола потрапляє на нього і на оточуючі предмети. Щоб уникнути цього, блюдце беруть разом із чашкою і тримають його знизу. При такому використанні задіяні обидві руки, що створює певні незручності. Вдома та в офісі споживання гарячих напоїв часто відбувається під час телефонної розмови, роботи за комп'ютером, тощо. При цьому скористатися блюдцем неможливо, бо одна рука зайнята. Блюдця не використовують і на транспорті, де через постійні коливання підвищується ризик утворення плям і руйнування (биття) посуду. Найбільш близькою до пропонованої за технічною суттю є посудина для рідини, що включає основну ємність для рідини, що має бічні стінки і дно, а також додаткову ємність, призначену для збору рідини, що стікає по зовнішній поверхні бічної стінки основної ємності, додаткова ємність охоплює основну ємність у нижній частині її бічної поверхні і з'єднана з нею, а верхні вільні краї додаткової ємності загнуті вверх всередину [Патент 3,279,638 США від 18.10.1966, НКВ 215-100.5]. Згідно із згаданим винаходом основна і додаткова ємності посудини виконані як одне ціле. Додаткова ємність виконана таким чином, що рідина, що вийшла через край посудини (чашки) потрапляє до додаткової порожнини та залишається в ній при нахилах посудини. Недоліком даної конструкції є те, що додаткова ємність не дає можливості промити її водою після використання та очистити від залишків напою, оскільки після промивки значну кількість води неможливо злити вона залишається у додатковій порожнині разом з залишками напою, а наліт, що залишився, наприклад, після чорного чаю, взагалі можна зчистити лише за допомогою спеціальних чистильних засобів. При цьому описана посудина є досить громіздкою, що обмежує її використання. В основу пропонованої корисної моделі поставлена задача створення такої посудини для рідини, яка б зберігала переваги посудини з додатковою порожниною, але б дозволяла легко звільняти її від залишків напою та промивати водою. Поставлена задача вирішується у пропонованій конструкції, що, як і відома посудина для рідини, включає основну ємність для рідини, яка має бічні стінки і дно, та додаткову ємність, призначену для збору і утримування рідини, що стікає по зовнішній поверхні бічної стінки основної ємності, додаткова ємність з'єднана з основною, а її верхні вільні краї загнуті всередину, відповідно ж до винаходу, з'єднання основної і додаткової ємностей виконано роз'ємним. Особливістю пропонованої посудини є і те, що основна і додаткова ємності з'єднані між собою гвинтовим чи байонетним з'єднанням. Особливістю пропонованої посудини є і те, що у нижній частині основної ємності є перехідний елемент з наскрізними отворами для проходження рідини, що стікає по зовнішній поверхні бічної стінки основної ємності, до додаткової ємності, який жорстко і співвісно з'єднаний з бічною стінкою основної ємності. Особливістю пропонованої посудини є і те, що перехідний елемент у його верхній ділянці має форму воронки, яка охоплює нижню ділянку основної ємності. Ще одною особливістю пропонованої посудини є і те, що у додатковій ємності є наскрізний отвір, призначений для зливу зібраної рідини. Також особливістю пропонованої посудини є і те, що додаткова ємність виконана збірною із співвісно розташованих частин. Роз'ємне з'єднання - це з'єднання, розбирання якого проходить без порушення цілісності його складових частин. Байонетне з'єднання - це таке з'єднання, при якому на одну деталь, що має прорізь насаджують другу деталь, яка має виступ і повертають деталі так, щоб виступ у прорізі стопорив деталь [см. Захаров Б.В., Киреев B.C., Юдин Д.Л. Толковый словарь по машиностроению. Основные термины. - М.: Русский язык. - 1987. - 304с]. Різьбове з'єднання - це роз'ємне з'єднання за допомогою деталей, що мають різьбу [Там же с.237]. Сутьпропонованої корисної моделі пояснюється схематичними кресленнями. На Фіг.1 показано продольний переріз пропонованої посудини для рідини - кружки - з монолітною додатковою ємністю. На Фіг.2 показано продольний переріз пропонованої посудини для рідини - чашки - із збірною додатковою ємністю. На Фіг.3 показано продольний переріз посудини для рідини з перехідним елементом. На Фіг.4 показано продольний переріз посудини для рідини із збірною додатковою ємністю. Посудина для рідини включає основну ємність 1 для рідини, що має бічні стінки 2 і дно 3, а також додаткову ємність 4, призначену для збору рідини, що стікає по зовнішній поверхні бічної стінки 2 основної ємності 1. Додаткова ємність 4 виконана у вигляді блюдця і охоплює основну ємність 1 у нижній частині її бічної поверхні та з'єднана з нею. Верхні ж вільні краї 5 додаткової ємності 4 загнуті вверх всередину. Дно 3 основної ємності 1 з'єднане з площиною блюдця додаткової ємності 4. Згадане з'єднання виконано роз'ємним. Як приклад, основна 1 і додаткова 4 ємності можуть бути з'єднані між собою гвинтовим чи байонетним з'єднанням. Окрім сказаного, у додатковій ємності 4 є наскрізний отвір 6 діаметром 2-3мм, призначений для зливу зібраної під час пиття рідини. Додаткова ємність 4 може бути виконана збірною із співвісно розташованих частин 7 і 8, що суттєво полегшує миття додаткової ємності 4. Окрім сказаного, у нижній частині основної ємності 1 є перехідний елемент 9 з наскрізними отворами для проходження рідини, що стікає по зовнішній поверхні бічної стінки 2 основної ємності 1, до додаткової ємності 4. Перехідний елемент 9 жорстко і співвісно з'єднаний з бічною стінкою 2 основної ємності 1. Основна 1 і додаткова ємності 4 можуть бути виготовлені із одного матеріалу, наприклад із кераміки, або з різних матеріалів. Наприклад, основна ємність 1 - із фарфору чи з неорганічного скла, а додаткова ємність 4 - із пластмаси, що дозволяє зменшити вагу і габарити пристрою, підвищити технологічність виготовлення посудини. При використанні посудини рідина, що виходить через край основної ємності 1 під час пиття, починає стікати по боковій стінці 2. Рідина, що стікає по боковій стінці 2, потрапляє до додаткової ємності 4, де залишається до часу миття посудини, оскільки при нахилі посудини верхні вільні краї додаткової ємності 4 загнуті вверх всередину, не випускають рідину за межі додаткової ємності 4. Завдяки наявності отвору 6 при нахилянні посудини в бік отвору 6 рідина, що потрапила до додаткової ємності 4, виливається, що полегшує наступне очищення посудини. Роз'ємне з'єднання основної 1 і додаткової 4 ємностей зберігає переваги посудинипрототипу і одночасно дозволяє легко звільняти додаткову ємність 4 від залишків напою та промивати її водою. Використання збірної посудини дозволяє транспортувати і використовувати основну 1 і додаткову ємності 4 окремо, наприклад, як чашку і окремо як блюдце чи тарілку.
ДивитисяДодаткова інформація
Назва патенту англійськоюVessel for liquid
Автори англійськоюMendus Oleksandr Petrovych
Назва патенту російськоюСосуд для жидкости
Автори російськоюМендусь Александр Петрович
МПК / Мітки
МПК: A47J 47/00, A47G 19/22
