Електронагрівач для нагрівання рідини

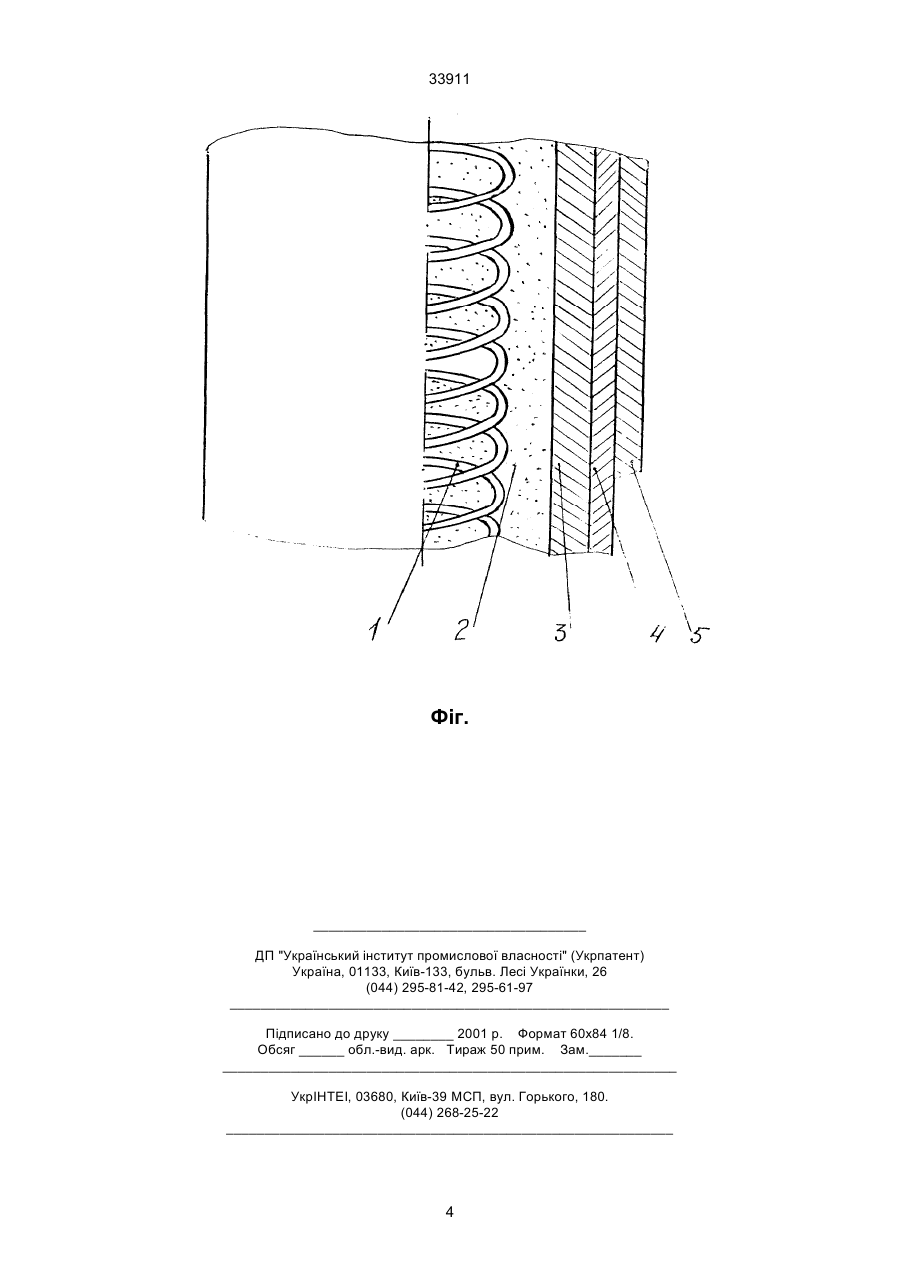

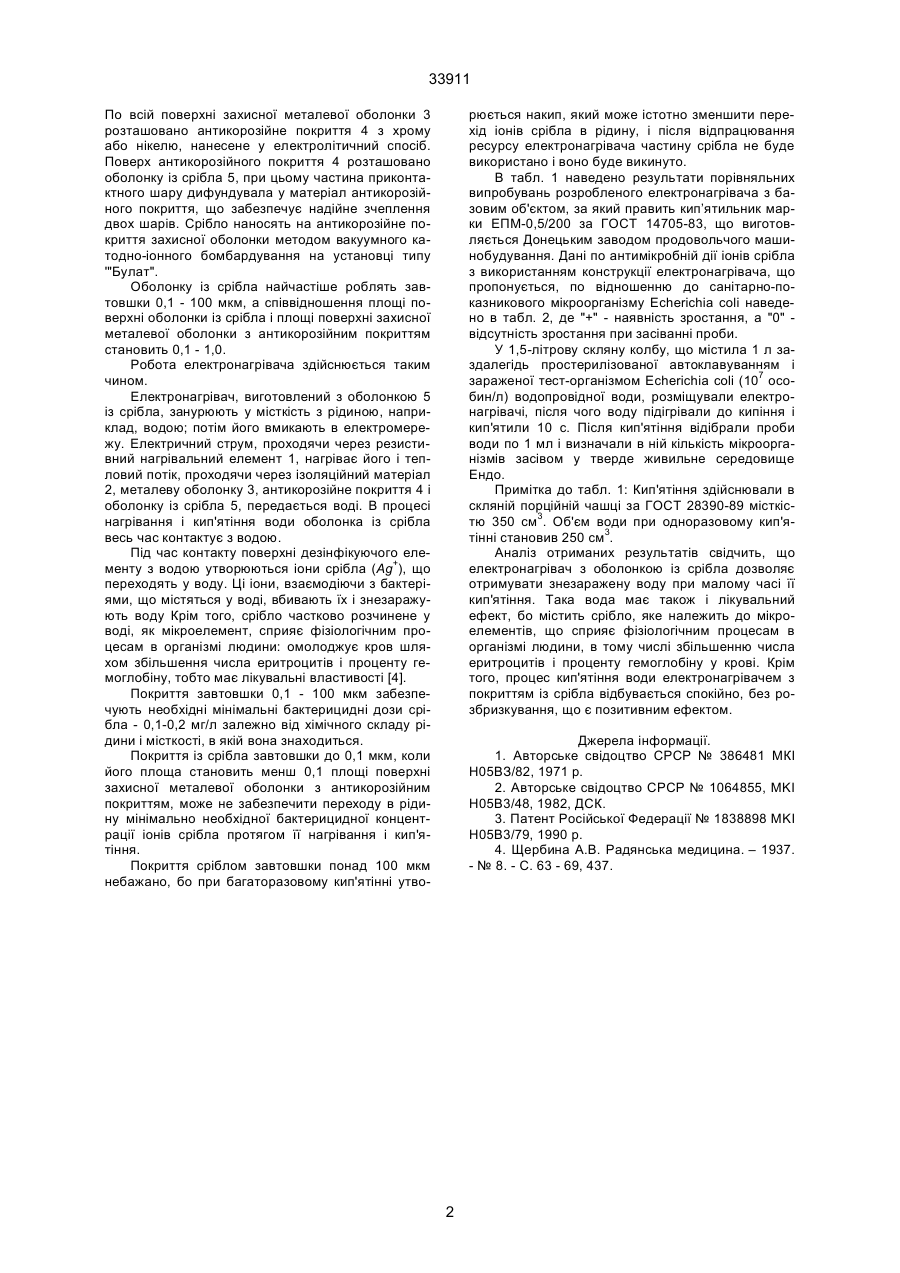

1. Епектронагрівач для нагрівання рідини, що містить захисну металеву оболонку із зовнішнім 33911 По всій поверхні захисної металевої оболонки 3 розташовано антикорозійне покриття 4 з хрому або нікелю, нанесене у електролітичний спосіб. Поверх антикорозійного покриття 4 розташовано оболонку із срібла 5, при цьому частина приконтактного шару дифундувала у матеріал антикорозійного покриття, що забезпечує надійне зчеплення двох шарів. Срібло наносять на антикорозійне покриття захисної оболонки методом вакуумного катодно-іонного бомбардування на установці типу '"Булат". Оболонку із срібла найчастіше роблять завтовшки 0,1 - 100 мкм, а співвідношення площі поверхні оболонки із срібла і площі поверхні захисної металевої оболонки з антикорозійним покриттям становить 0,1 - 1,0. Робота електронагрівача здійснюється таким чином. Електронагрівач, виготовлений з оболонкою 5 із срібла, занурюють у місткість з рідиною, наприклад, водою; потім його вмикають в електромережу. Електричний струм, проходячи через резистивний нагрівальний елемент 1, нагріває його і тепловий потік, проходячи через ізоляційний матеріал 2, металеву оболонку 3, антикорозійне покриття 4 і оболонку із срібла 5, передається воді. В процесі нагрівання і кип'ятіння води оболонка із срібла весь час контактує з водою. Під час контакту поверхні дезінфікуючого елементу з водою утворюються іони срібла (Ag+), що переходять у воду. Ці іони, взаємодіючи з бактеріями, що містяться у воді, вбивають їх і знезаражують воду Крім того, срібло частково розчинене у воді, як мікроелемент, сприяє фізіологічним процесам в організмі людини: омолоджує кров шляхом збільшення числа еритроцитів і проценту гемоглобіну, тобто має лікувальні властивості [4]. Покриття завтовшки 0,1 - 100 мкм забезпечують необхідні мінімальні бактерицидні дози срібла - 0,1-0,2 мг/л залежно від хімічного складу рідини і місткості, в якій вона знаходиться. Покриття із срібла завтовшки до 0,1 мкм, коли його площа становить менш 0,1 площі поверхні захисної металевої оболонки з антикорозійним покриттям, може не забезпечити переходу в рідину мінімально необхідної бактерицидної концентрації іонів срібла протягом її нагрівання і кип'ятіння. Покриття сріблом завтовшки понад 100 мкм небажано, бо при багаторазовому кип'ятінні утво рюється накип, який може істотно зменшити перехід іонів срібла в рідину, і після відпрацювання ресурсу електронагрівача частину срібла не буде використано і воно буде викинуто. В табл. 1 наведено результати порівняльних випробувань розробленого електронагрівача з базовим об'єктом, за який править кип’ятильник марки ЕПМ-0,5/200 за ГОСТ 14705-83, що виготовляється Донецьким заводом продовольчого машинобудування. Дані по антимікробній дії іонів срібла з використанням конструкції електронагрівача, що пропонується, по відношенню до санітарно-показникового мікроорганізму Echerichia coli наведено в табл. 2, де "+" - наявність зростання, а "0" відсутність зростання при засіванні проби. У 1,5-літрову скляну колбу, що містила 1 л заздалегідь простерилізованої автоклавуванням і зараженої тест-організмом Echerichia coli (107 особин/л) водопровідної води, розміщували електронагрівачі, після чого воду підігрівали до кипіння і кип'ятили 10 с. Після кип'ятіння відібрали проби води по 1 мл і визначали в ній кількість мікроорганізмів засівом у тверде живильне середовище Ендо. Примітка до табл. 1: Кип'ятіння здійснювали в скляній порційній чашці за ГОСТ 28390-89 місткістю 350 см3. Об'єм води при одноразовому кип'ятінні становив 250 см3. Аналіз отриманих результатів свідчить, що електронагрівач з оболонкою із срібла дозволяє отримувати знезаражену воду при малому часі її кип'ятіння. Така вода має також і лікувальний ефект, бо містить срібло, яке належить до мікроелементів, що сприяє фізіологічним процесам в організмі людини, в тому числі збільшенню числа еритроцитів і проценту гемоглобіну у крові. Крім того, процес кип'ятіння води електронагрівачем з покриттям із срібла відбувається спокійно, без розбризкування, що є позитивним ефектом. Джерела інформації. 1. Авторське свідоцтво СРСР № 386481 МКІ Н05ВЗ/82, 1971 p. 2. Авторське свідоцтво СРСР № 1064855, MKI H05B3/48, 1982, ДСК. 3. Патент Російської Федерації № 1838898 MKI H05B3/79, 1990 p. 4. Щербина А.В. Радянська медицина. – 1937. - № 8. - С. 63 - 69, 437. 2 33911 Таблиця 1 Таблиця 2 3 33911 Фіг. ____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
